Montage du module solaire PREFALZ

Positionnement des pattes de fixation

Le schéma montre trois variantes différentes pour le montage du module solaire PREFALZ avec 6, 8 ou 10 points de fixation. Le schéma indique la distance des pattes de fixations selon la variante souhaitée.

Remarque

La variante à utiliser dépend des conditions locales ainsi que des contraintes dues au vent et à la neige. Pour ce faire, PREFA met à disposition un outil de calcul, qui est disponible via le site web ou via la technologie produit, à l’adresse suivante : technik.fr@prefa.com peut être demandé.

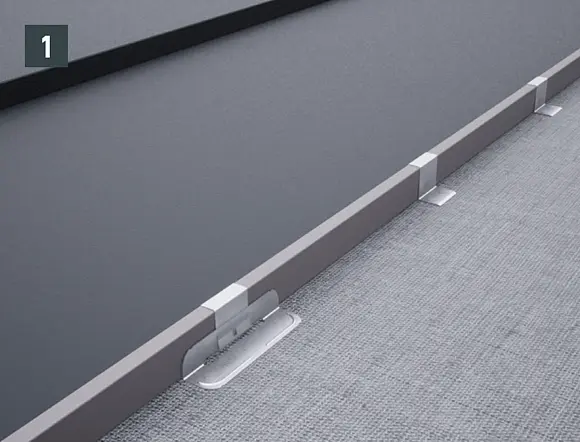

Il ne faut pas dépasser l’espacement maximal de 33 cm entre les pattes, de centre à centre (Fig. 1).
Veillez à la propreté sous-couche dans la zone des pattes de fixation. Les pinces de serrage symétriques permettent n’importe quel positionnement sur la feuillure (Fig. 2).
Position et alignement linéaire de la partie inférieure des pattes de fixation selon le nombre requis, conformément à la conception statique du plan de pose (Fig. 3).
Visser les deux écrous en acier inoxydable selon un couple de 35 Nm. Veiller systématiquement à serrer d’abord le côté gauche des deux écrous pour éviter que la patte de fixation ne s’ouvre (Fig. 4).

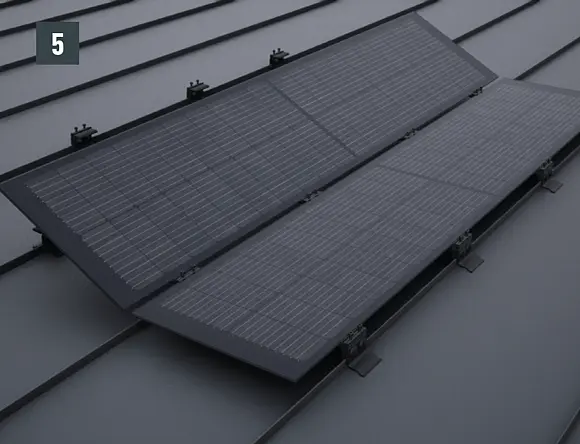

Insérez les modules et raccordez les connecteurs selon la planification des brins. Veiller à ce que les modules solaires soient positionnés au centre de la partie inférieure des pattes de fixation et à ce que les membranes EPDM soient correctement installées (Fig. 5).
Raccordement des fiches/connecteurs solaires (Fig. 6).

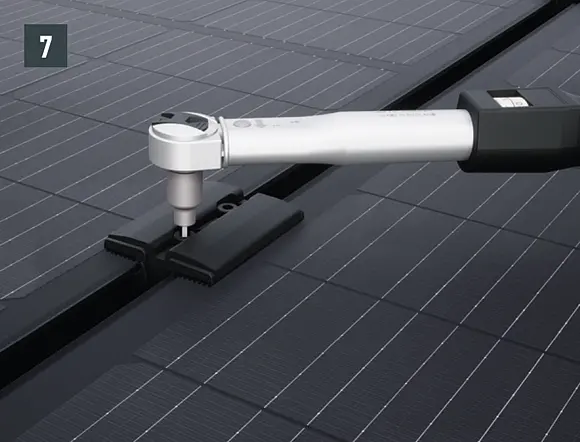

Placer la partie supérieure des pattes de fixation et serrer les vis six pans creux selon un couple de 10 Nm (Fig. 7).

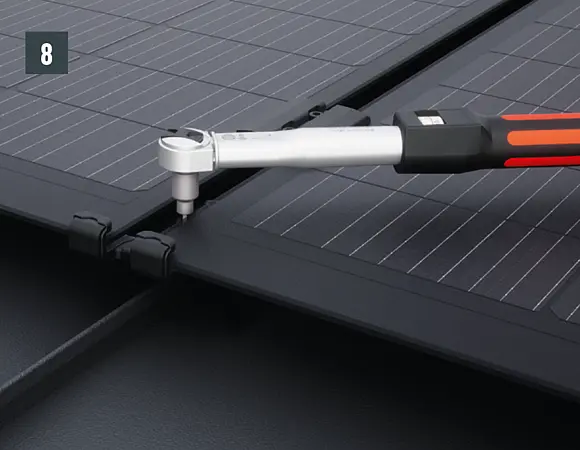

Placer la sécurité anti-glissement du module le long du bord inférieur de chaque rangée et serrer les vis six pans creux selon un couple de 10 Nm (Fig. 8).

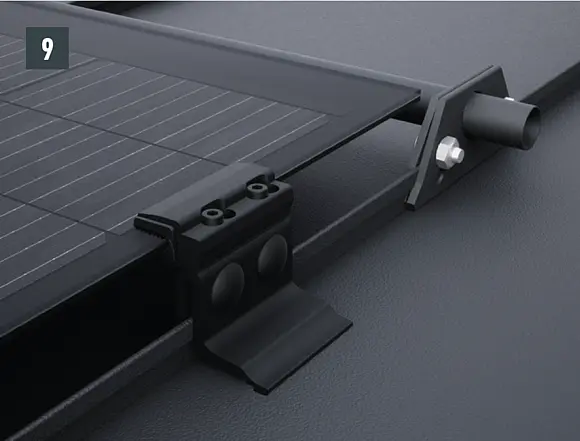

Un système de protection contre le glissement de la neige peut être disposé au-dessus des modules solaires pour protéger les câbles (Fig. 9). La protection contre la neige de toute la surface du toit doit être traitée séparément !

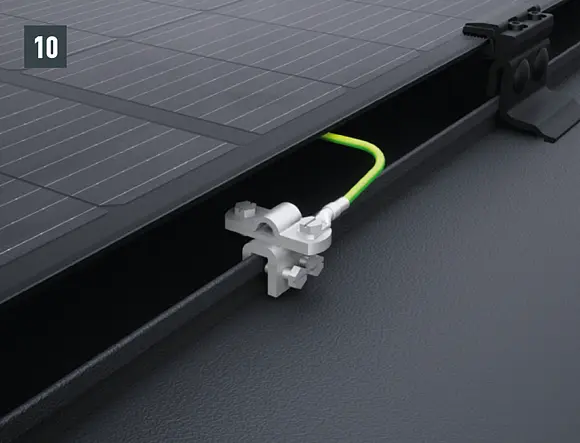

L’installation de la ligne équipotentielle doit être effectuée par surface de toit contiguë (Fig. 10).
