SYSTÈMES DE FAÇADES SIDING

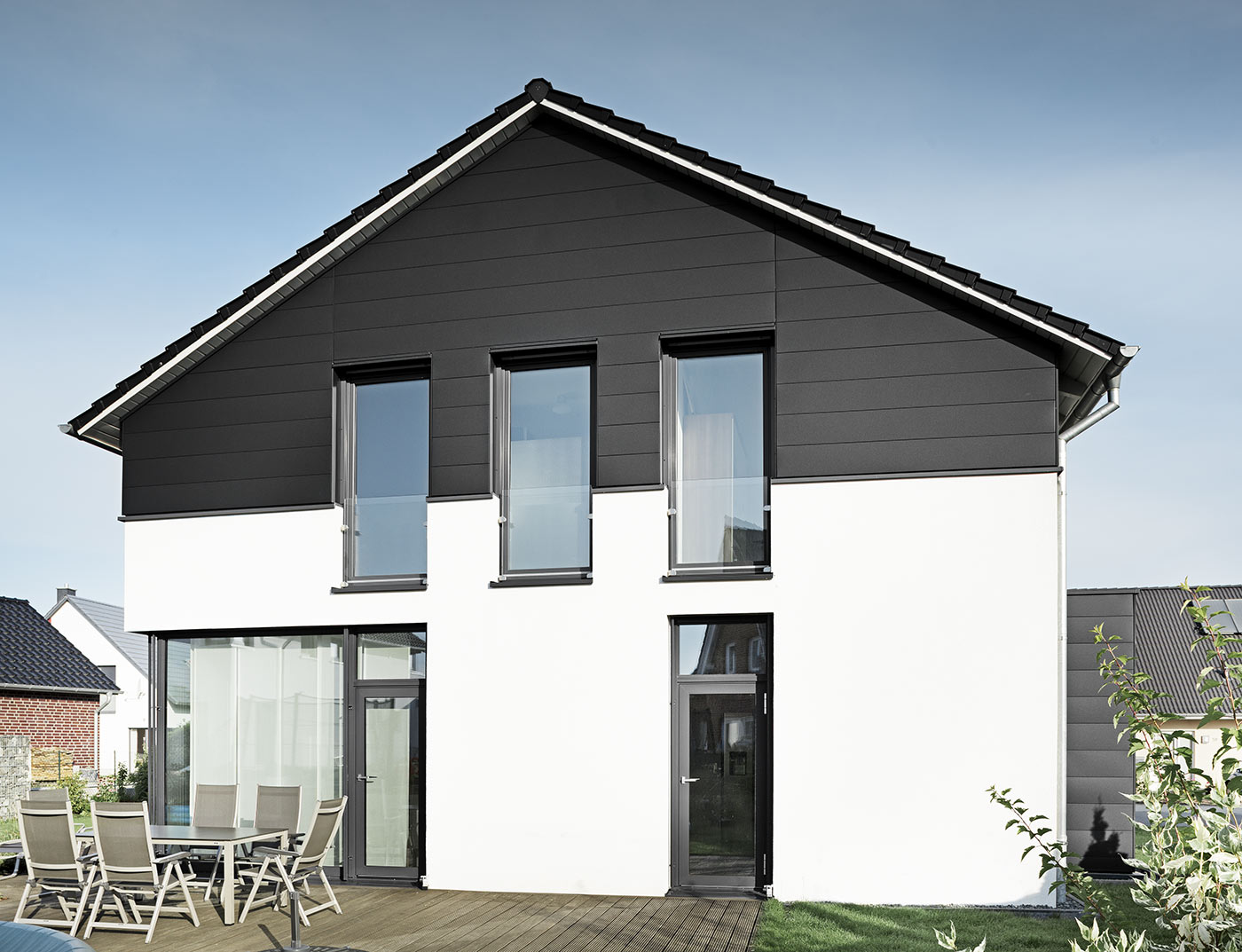

Bâtiments de référence PREFA Systèmes de façades Siding 03 P.10 noir

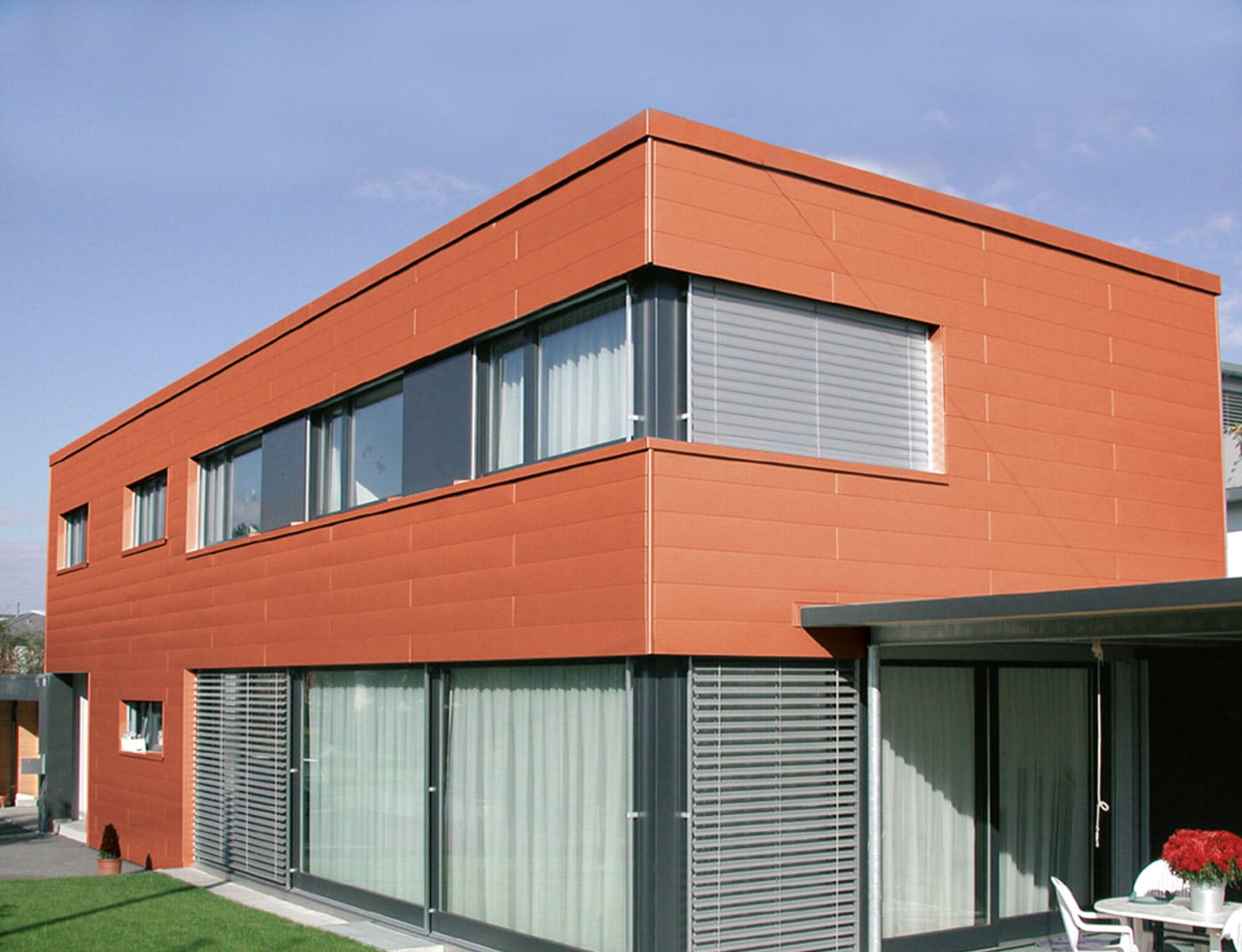

Bâtiments de référence PREFA Systèmes de façades Siding 04 P.10 rouge tuile

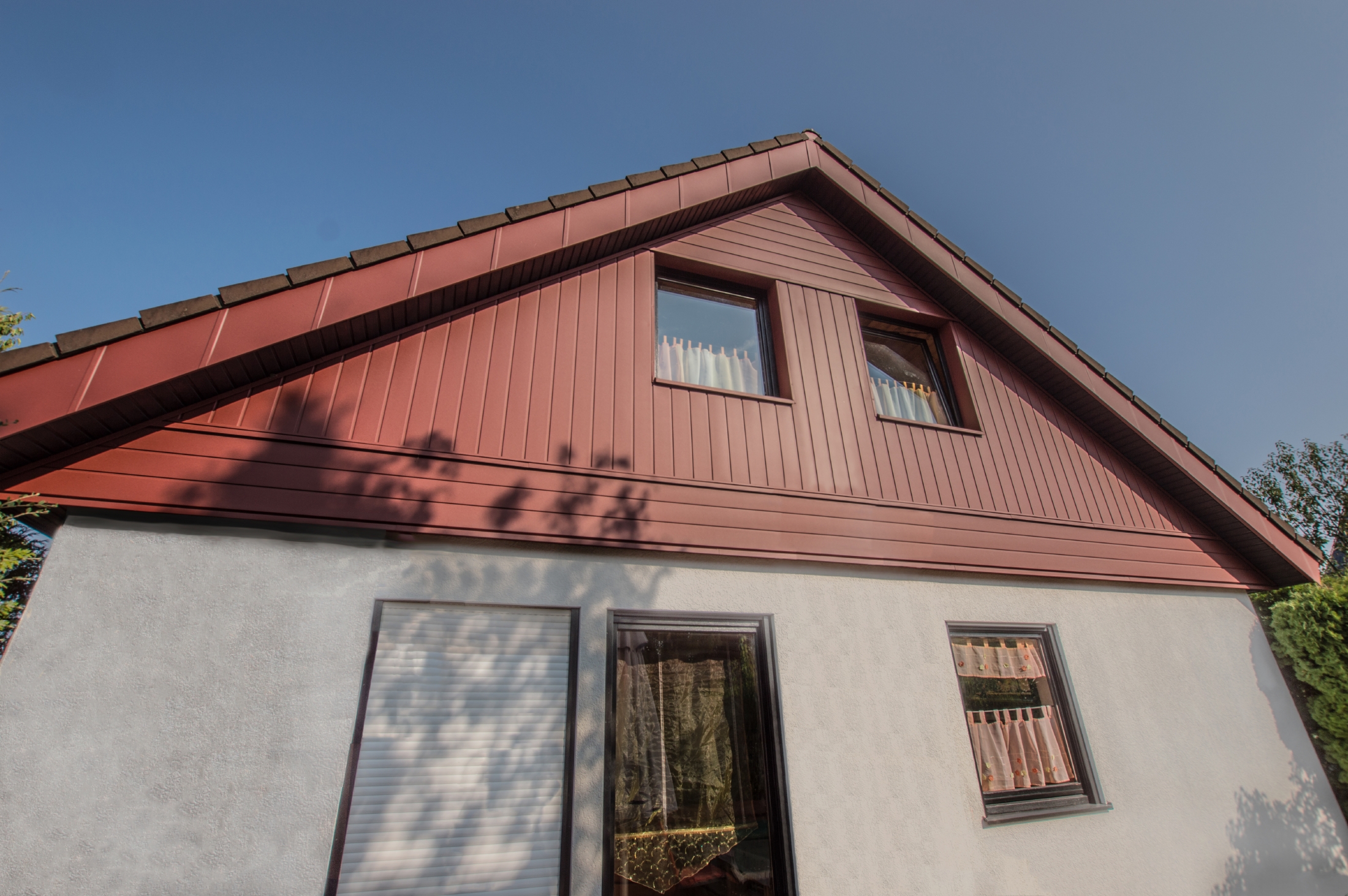

Bâtiments de référence PREFA Systèmes de façades Siding 05 P.10 rouge oxyde

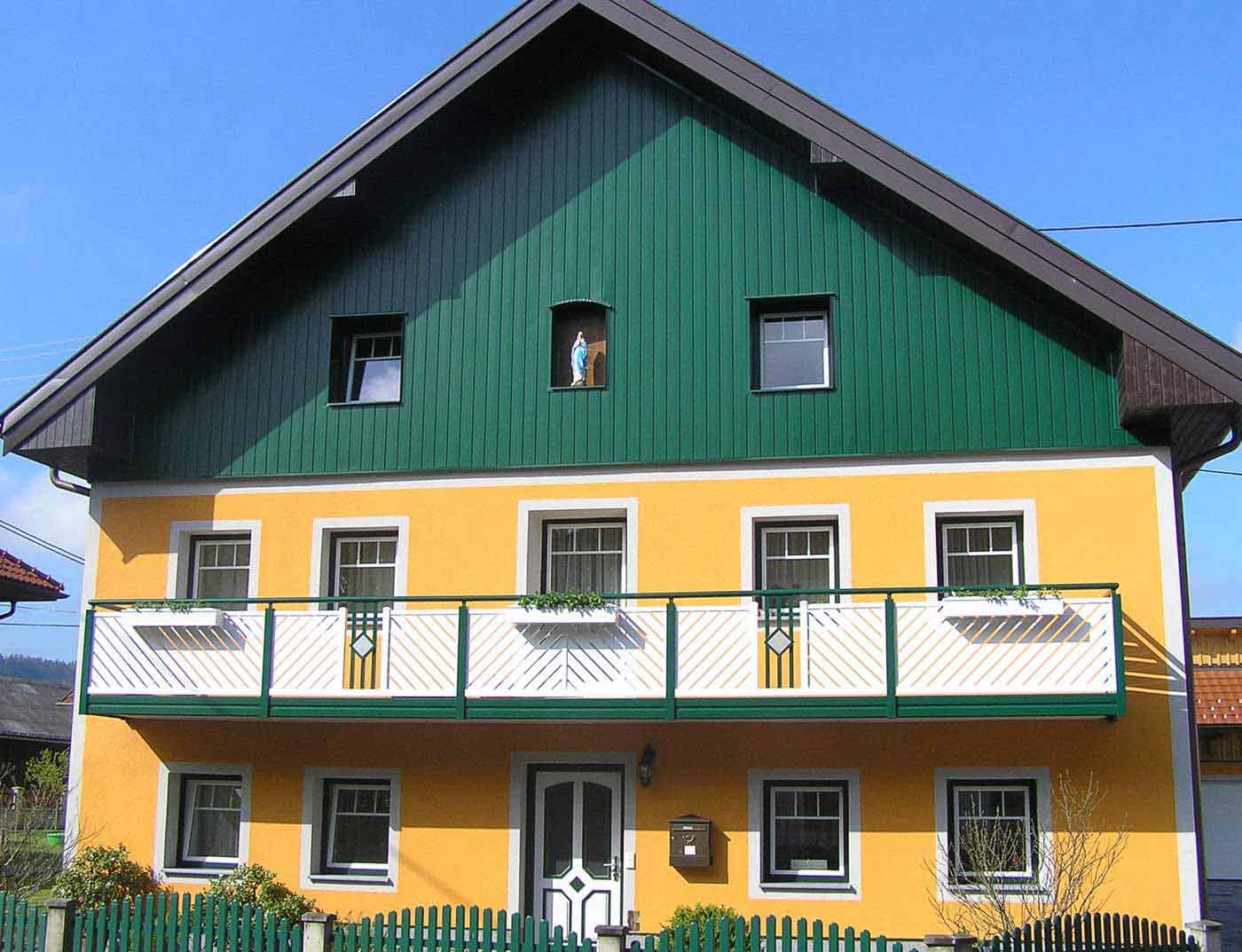

Bâtiments de référence PREFA Systèmes de façades Siding 06 P.10 vert mousse

Bâtiments de référence PREFA Systèmes de façades Siding 07 P.10 gris souris

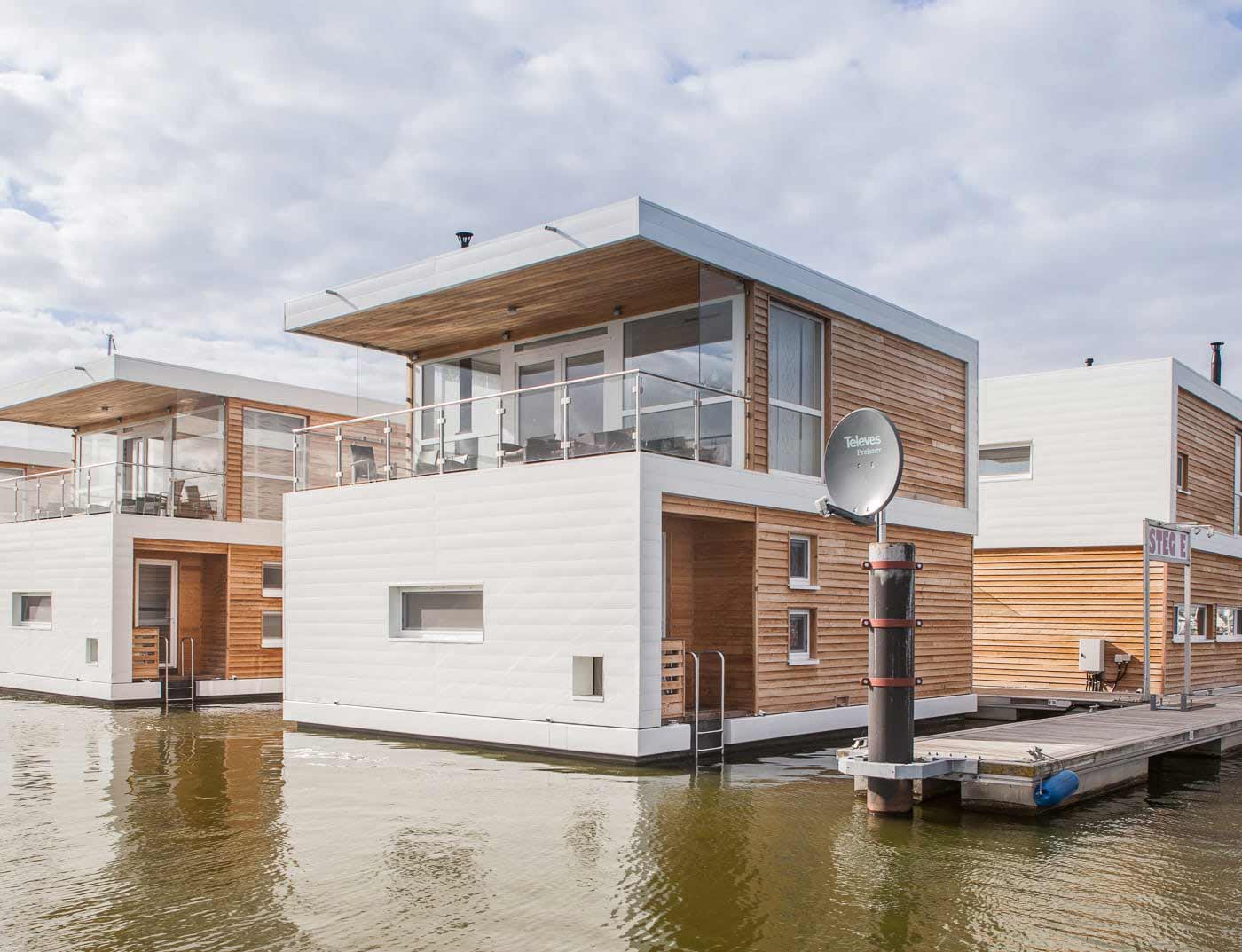

Bâtiments de référence PREFA Systèmes de façades Siding 10 P.10 blanc prefa

Bâtiments de référence PREFA Systèmes de façades Siding 11 P.10 brun noisette

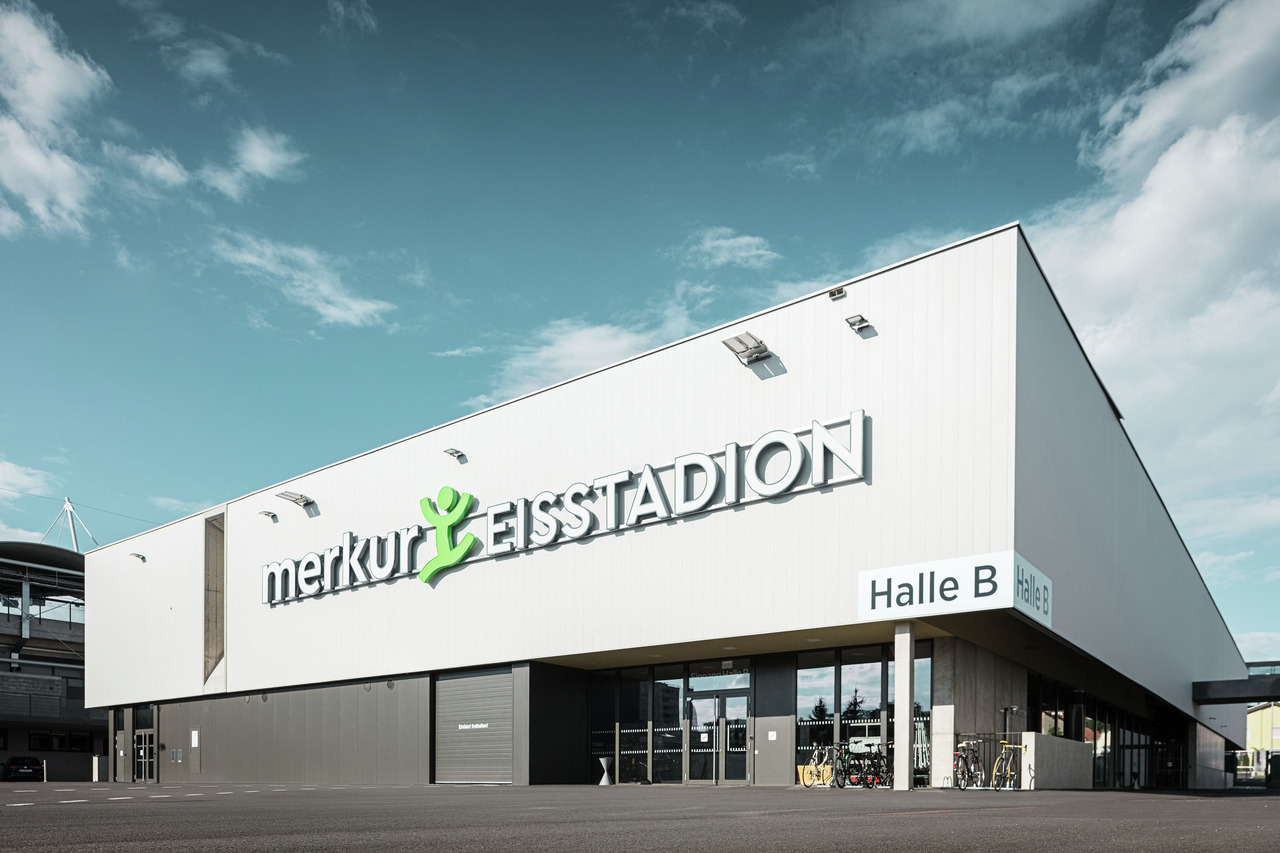

Bâtiments de référence PREFA Systèmes de façades Siding 17 P.10 blanc pur

Extension moderne - la façade à été revêtue de Siding PREFA en gris sombre.

Bâtiments de référence PREFA Systèmes de façades Siding 41 P.10 brun rouille

Bâtiments de référence PREFA Systèmes de façades Siding 42 P.10 brun sable

Conception de façade à l’aide de panneaux aluminium, les Sidings couleur gris pierre de PREFA.

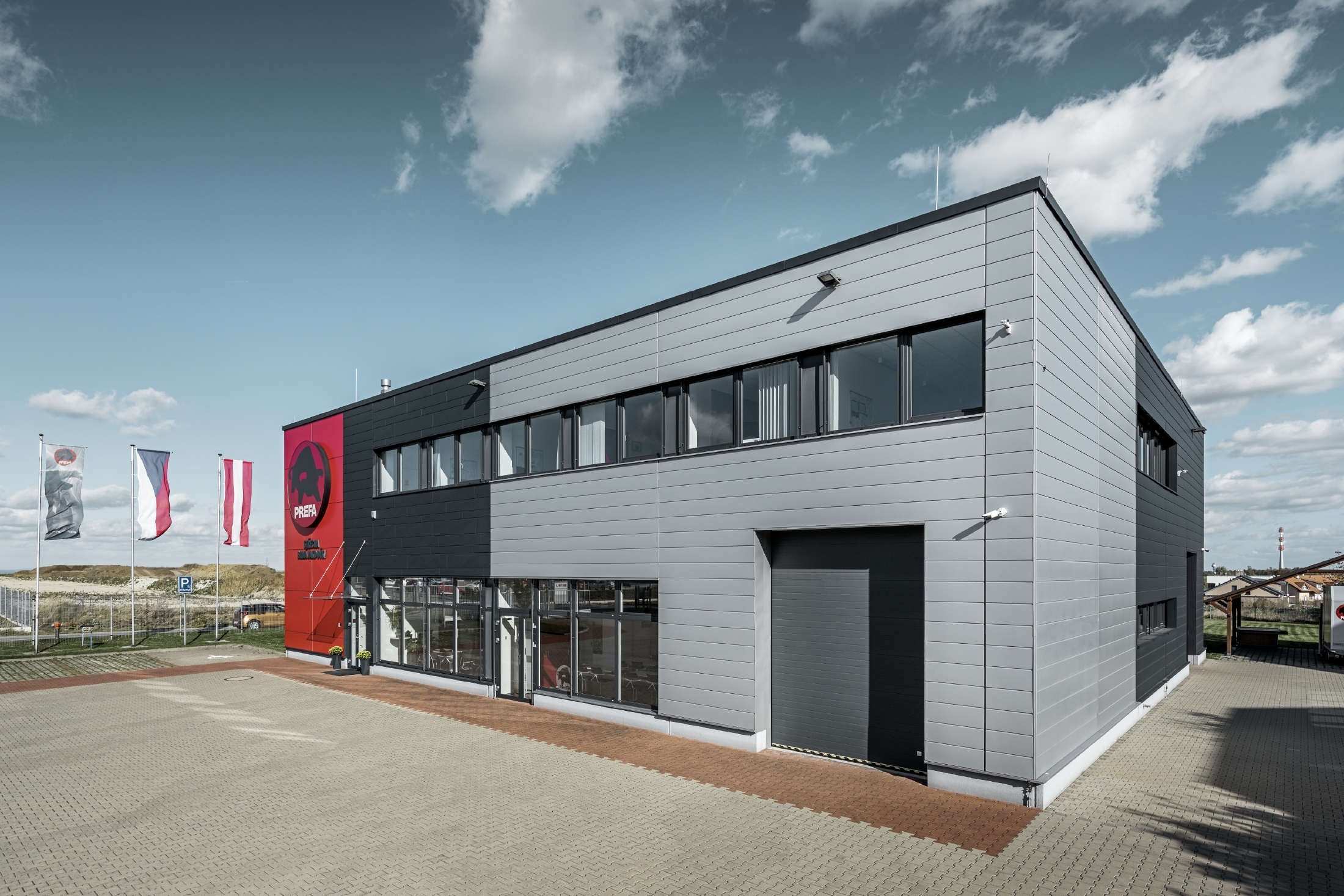

Bâtiments de référence PREFA Systèmes de façades Siding 12 argent métallisé

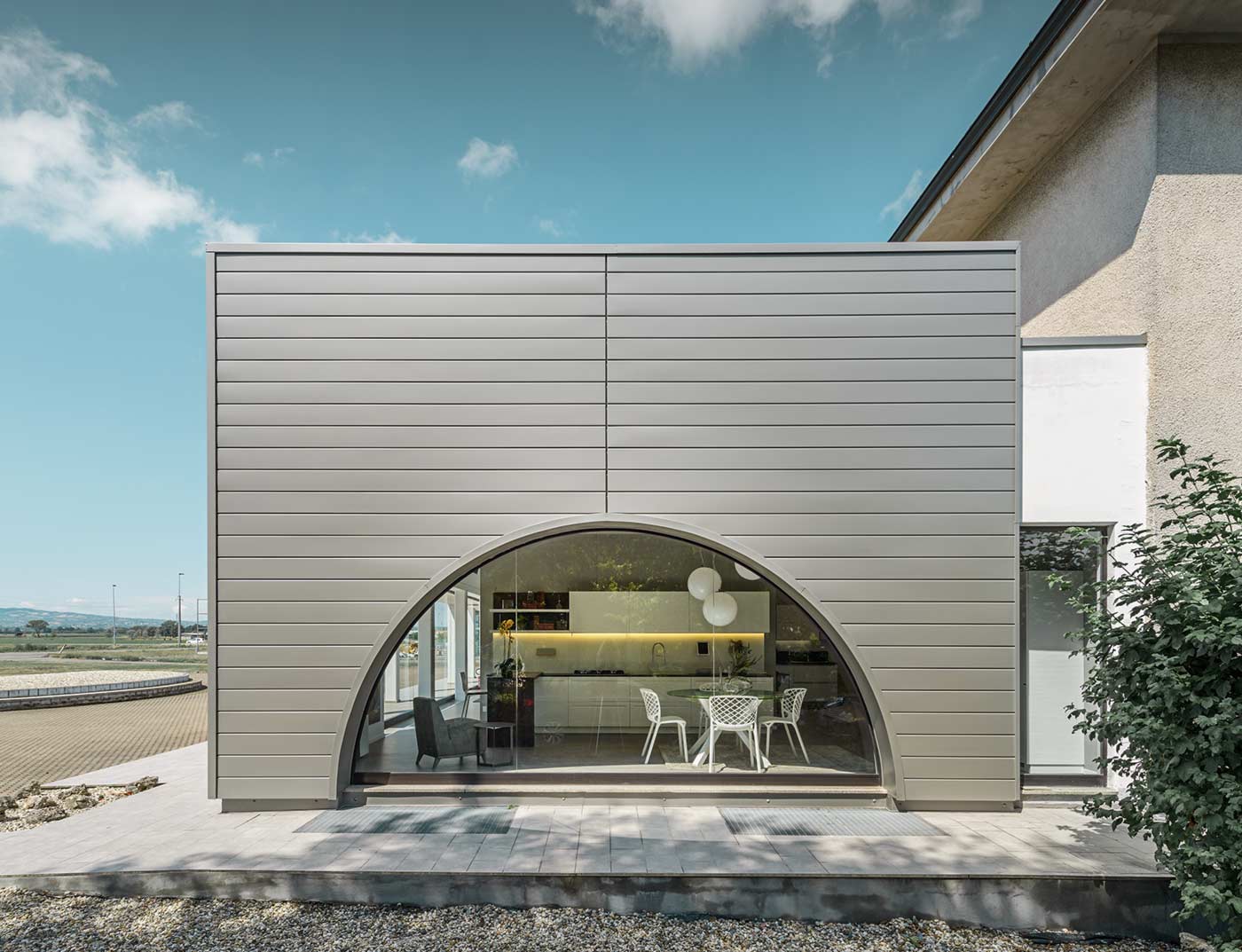

Extension avec toit plat et façade vitrée courbe, habillée de panneaux aluminium posés à l’horizontale : les Sidings PREFA couleur argent fumé.

Bâtiments de référence PREFA Systèmes de façades Siding 21 rouge rubis

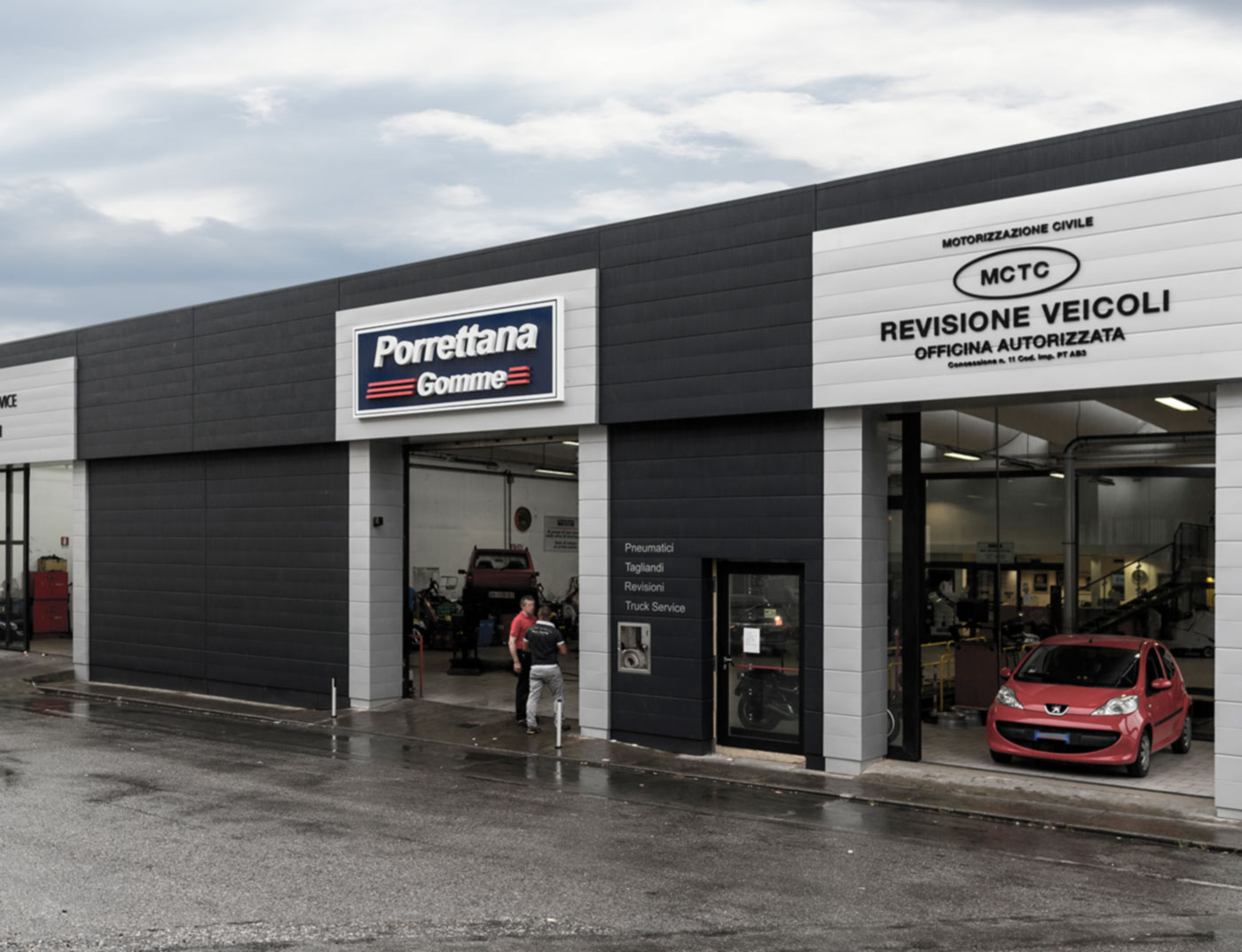

Concessionnaire avec façade aluminium composée de Sidings PREFA couleur gris noir.

Bâtiments de référence PREFA Systèmes de façades Siding 25 ivoire clair

Bâtiments de référence PREFA Systèmes de façades Siding 26 bois foncé

Extension d’un jardin d’hiver dont la façade est habillée de Sidings PREFA en aluminium imitation bois clair.

Bâtiment de l’EMA à la façade habillée de panneaux composites en aluminium PREFA couleur bronze et anthracite.

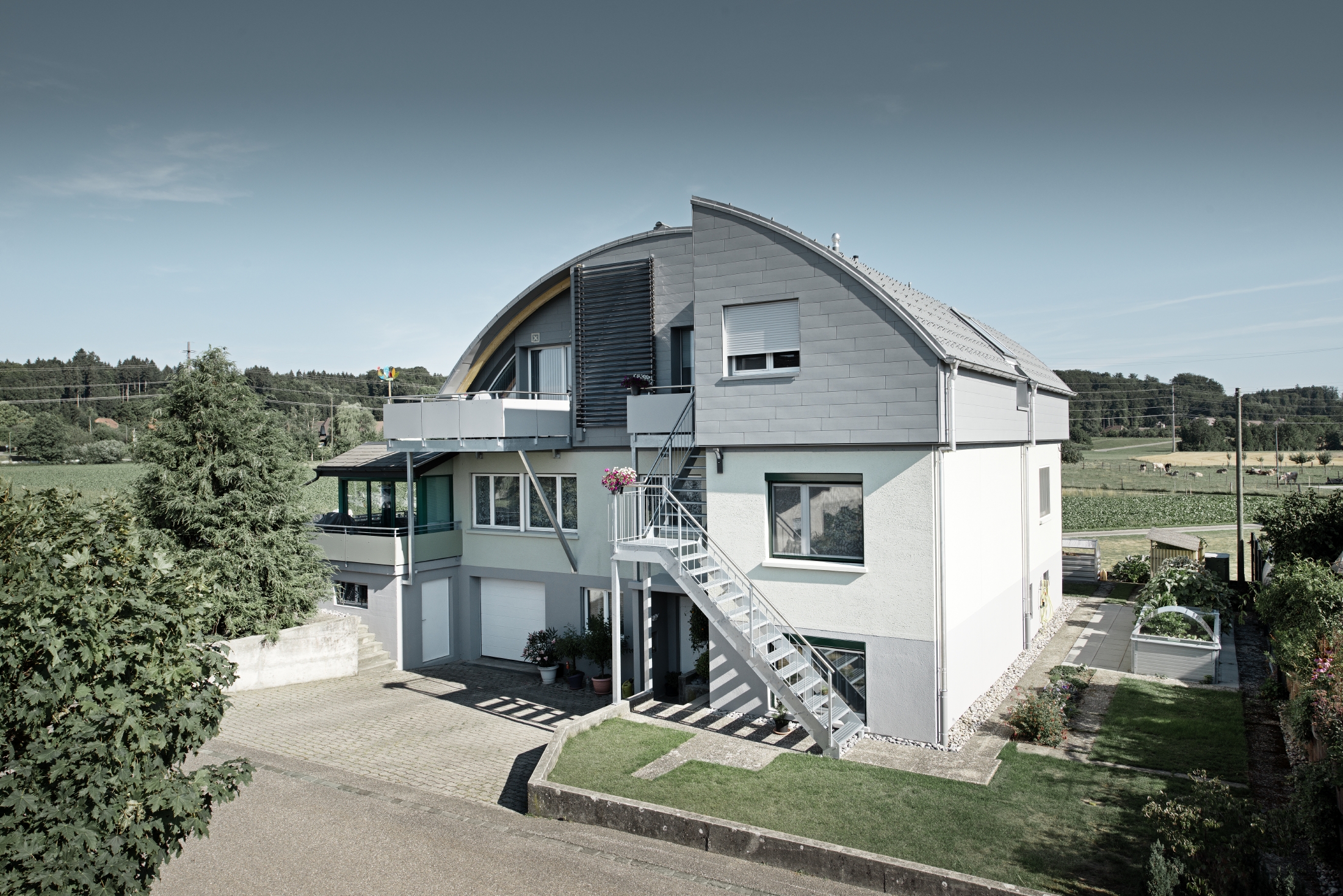

Einfamilienhaus mit PREFA Siding in patina grau und Dachplatte in hellgrau

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 01 P.10 brun P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 02 P.10 anthracite P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 03 P.10 noir P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 04 P.10 rouge tuile P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 05 P.10 rouge oxyde P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 06 P.10 vert mousse P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 07 P.10 gris souris P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 10 P.10 blanc prefa P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 11 P.10 brun noisette P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 17 P.10 blanc pur P.10

Fassadengestaltung mit den PREFA Fassadenpaneelen Sidings in P.10 Dunkelgrau - ähnlich DB 703 oder RAL 7043

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 41 P.10 brun rouille P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 42 P.10 brun sable P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 43 P.10 gris pierre P.10

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 12 argent métallisé DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 20 argent fumé DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 21 rouge rubis DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 23 gris noir DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 25 ivoire clair PP99

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 26 bois foncé DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 40 bois claire DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 45 bronze DURAGLOSS 5000

CATALOGUE DE PRODUITS PREFA Systèmes de façades Siding 47 gris quartz DURAGLOSS 5000

COULEURS DISPONIBLES

COULEUR 01 P.10 BRUN

COULEUR 02 P.10 ANTHRACITE

COULEUR 03 P.10 NOIR

COULEUR 04 P.10 ROUGE TUILE

COULEUR 05 P.10 ROUGE OXYDE

COULEUR 06 P.10 VERT MOUSSE

COULEUR 07 P.10 GRIS SOURIS

COULEUR 10 P.10 BLANC PREFA

COULEUR 11 P.10 BRUN NOISETTE

COULEUR 17 P.10 BLANC PUR

COULEUR 19 GRIS SOMBRE (SIMILAIRE DB 703/RAL 7043)

COULEUR 41 P.10 BRUN ROUILLE

COULEUR 42 P.10 BRUN SABLE

COULEUR 43 P.10 GRIS PIERRE

COULEUR 12 ARGENT MÉTALLISÉ

COULEUR 20 ARGENT FUMÉ

COULEUR 21 ROUGE RUBIS

COULEUR 23 GRIS NOIR

COULEUR 25 IVOIRE CLAIR

COULEUR 26 BOIS FONCÉ

COULEUR 40 BOIS CLAIRE

COULEUR 45 BRONZE

COULEUR 47 GRIS QUARTZ

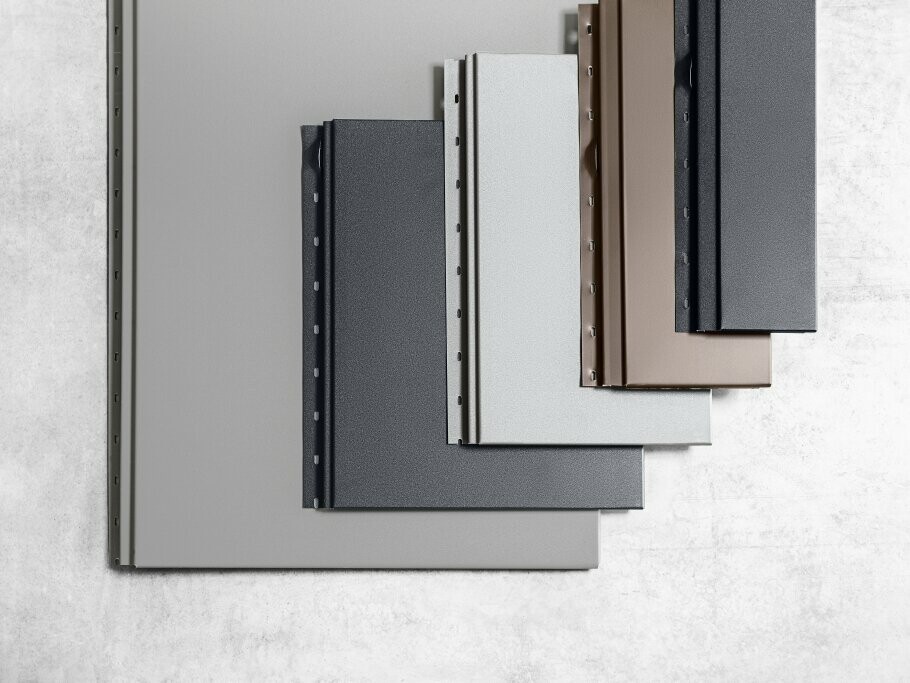

Le Siding de façade PREFA en aluminium est un élément de façade appartenant à la catégorie des façades suspendues et ventilées. Le Siding PREFA n’est pas seulement utilisable en extérieur mais également en architecture d’intérieur pour le revêtement de parois et de plafonds. Le système de fixation invisible à languette et rainure est garant d’une réelle qualité optique. Le Siding PREFA permet d’embellir, de conserver et de moderniser pour de nombreuses décennies les façades des bâtiments.

Pose sûre: en plans incliné, vertical ou horizontal
23 couleurs au choix
nombreuses options de conception et de mise en œuvre grâce à la combinaison des différentes largeurs utiles

REVÊTEMENT:

Coil Coating 25 µm, 2 couches, laquage de qualité au four

MATÉRIAU STANDARD:

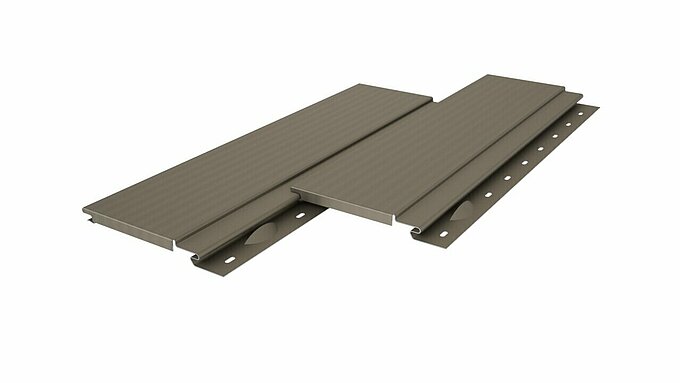

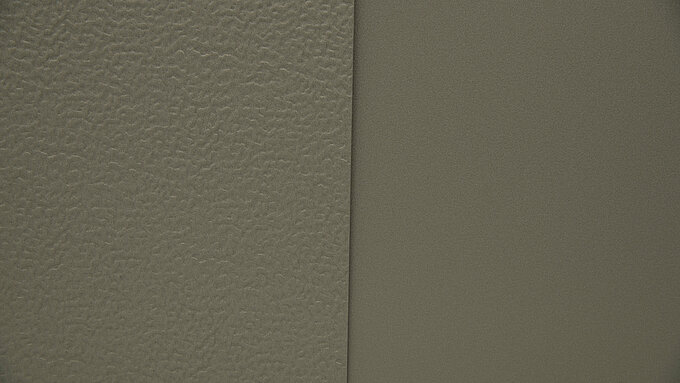

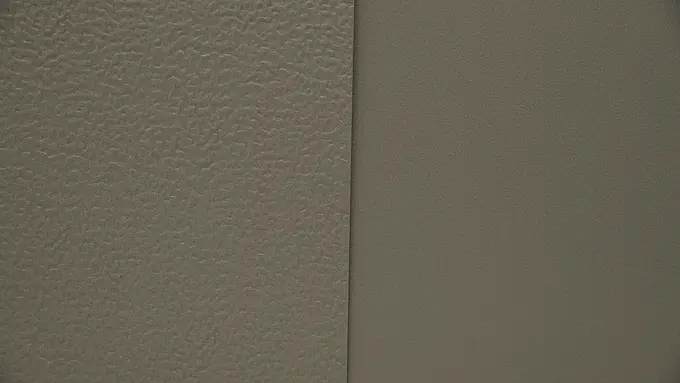

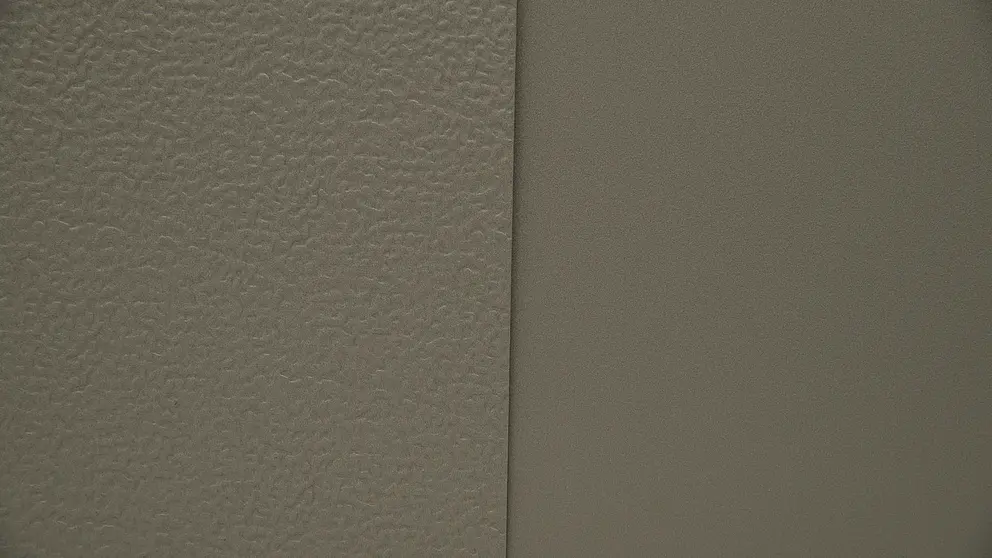

0,7 × 138 mm (épaisseur/largeur visible), stucco, ligné au choix avec joint creux
1,0 × 200 mm (épaisseur/largeur visible), lisse ou stucco, au choix avec joint creux
1,2 × 300 mm (épaisseur/largeur visible), lisse, au choix avec joint creux
1,2 × 400 mm (épaisseur/largeur visible), lisse, au choix avec joint creux (fixation au moyen de clips tempête)

largeurs utiles spéciales (de 120 à 400 mm) : sur demande

EXTRÉMITÉS:

avec ou sans pliure de rebord (11 mm)

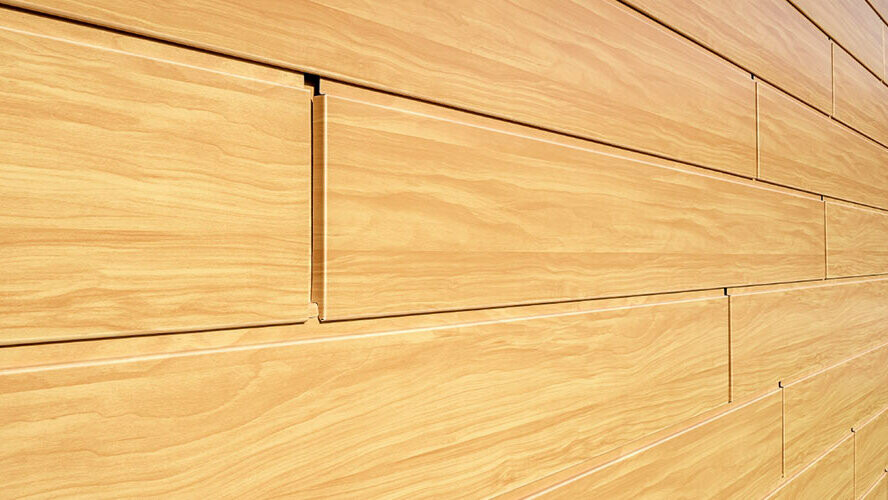

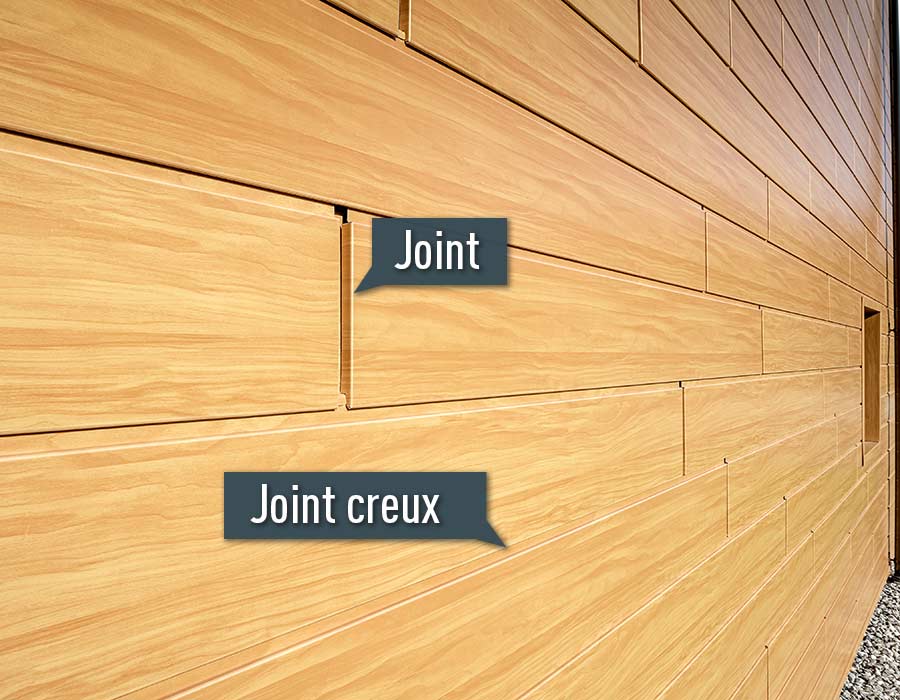

JOINTS CREUX:

avec ou sans joint creux ; joint creux : 15 mm (largeur) et 7 mm (profondeur)

POIDS

environ 3,30 à 4,30 kg/m² en fonction de la largeur utile

LONGUEUR:

de 500 à 2 500 mm pour toutes les largeurs utiles (avec jointure PREFA)

de 500 à 6 200 mm pour toutes les largeurs utiles (sans jointure PREFA)

QUANTITÉ MINIMUM

10 m² par couleur et par largeur

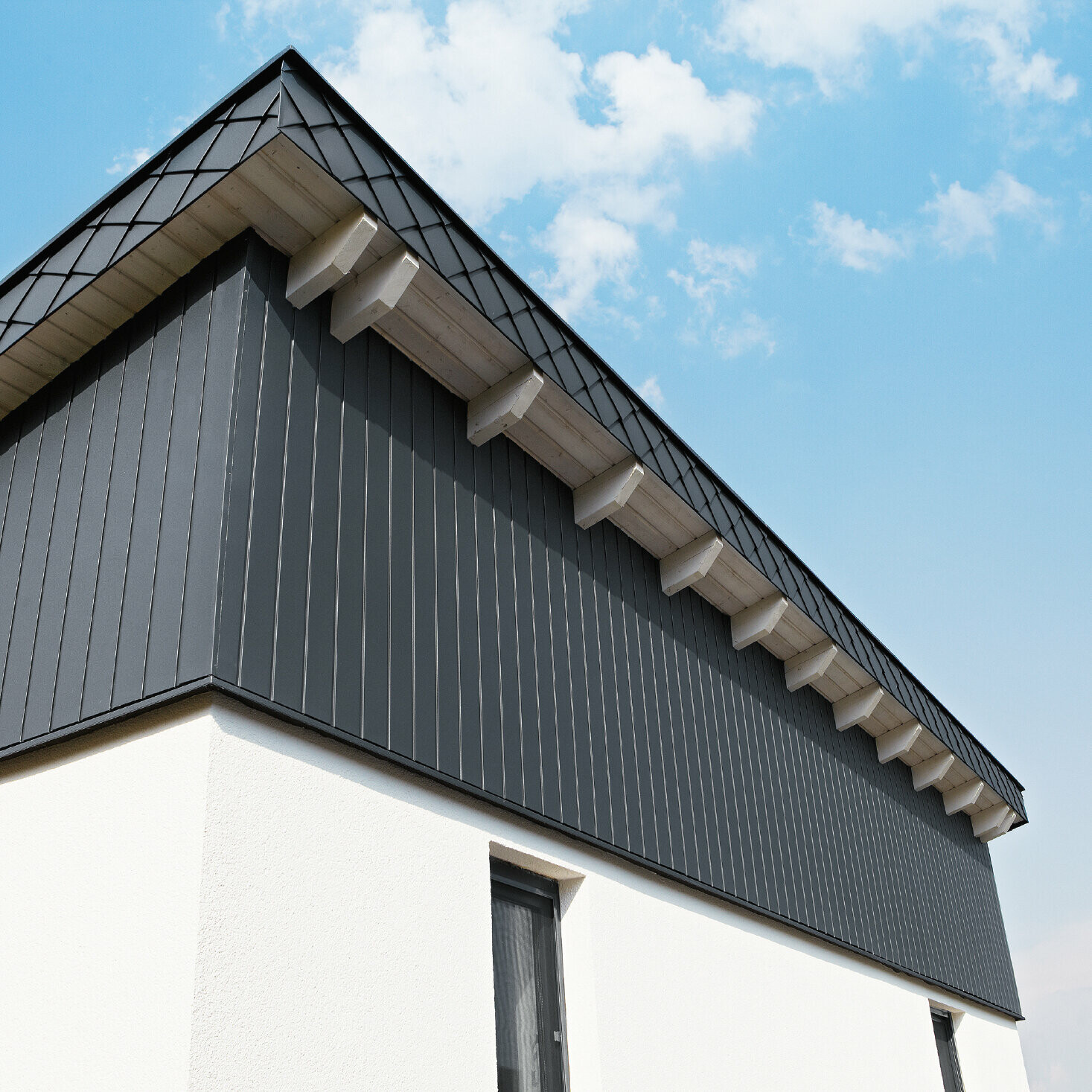

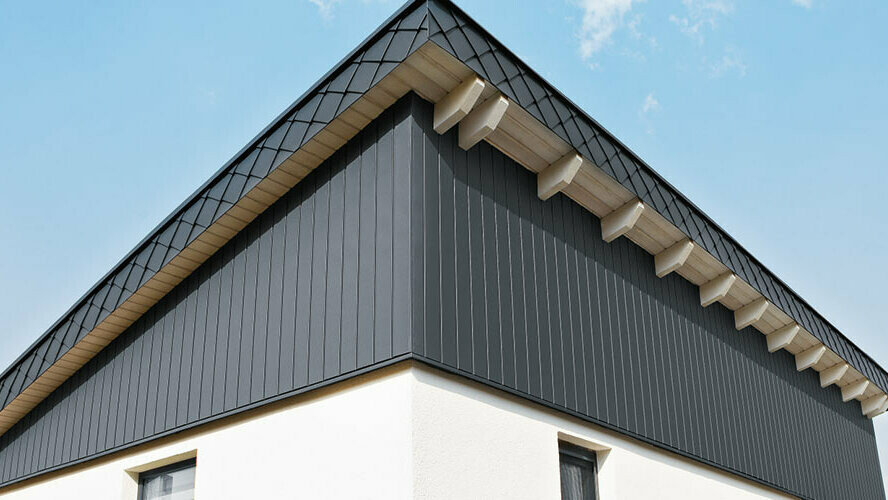

Façade en siding vertical

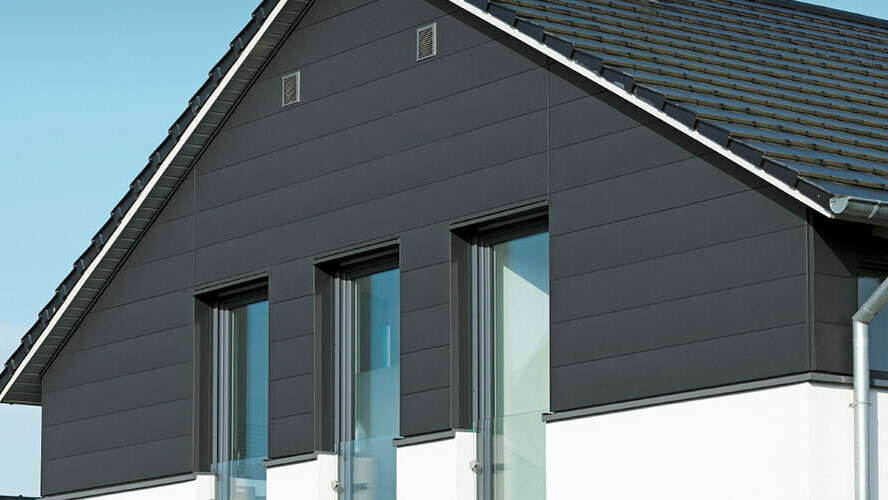

façade en siding horizontal

Couleur	~ RAL	~ NCS
01 P.10 brun	7013	S 8005-Y20R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
02 P.10 anthracite	7016	S 8502-B	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
03 P.10 noir	9005	S 9000-N	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
04 P.10 rouge tuile	8004	S 4550-Y60R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
05 P.10 rouge oxyde	3009	S 0530-Y90R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
06 P.10 vert mousse	6005	S 7020-G	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
07 P.10 gris souris	7005	S 6000-N	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
10 P.10 blanc prefa	9002	S 1200-N	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
11 P.10 brun noisette	8019	S 8005-Y80R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
12 argent métallisé³	9006	S 3502-B	138 × 0,70 mm stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
17 P.10 blanc pur	9010	S 0502-Y	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
19 P.10 gris sombre	7043	S 7500-N	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
20 argent fumé³	9007	S 5500-N	200 × 1,00 mm lisse, stucco, ligné
21 rouge rubis	3003	S 2570-R	200 × 1,00 mm lisse, stucco, ligné
23 gris noir	7022	S 8000-N	200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
25 ivoire	1015	S 1010-Y30R	138 × 0,7 mm stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
26 bois foncé¹	8015	S 6030-Y80R	138 × 0,70 mm lisse 200 × 1,00 mm lisse
40 bois clair¹	1011	S 4040-Y20R	200 × 1,00 mm lisse
41 P.10 brun rouille¹	8015	S 7010-Y70R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
42 P.10 brun sable¹	1019	S 4020-Y20R	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné
43 P.10 gris pierre¹	7031	S 6005-R80B	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné 300 × 1,20 mm lisse 400 × 1,20 mm lisse
45 bronze³	7048	S 6005-R80B	200 × 1,00 mm lisse, stucco, ligné
47 prépatiné gris¹	7042	S 5000-N	138 × 0,70 mm lisse, stucco, ligné 200 × 1,00 mm lisse, stucco, ligné

01 P.10 brun

7013

S 8005-Y20R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

02 P.10 anthracite

7016

S 8502-B

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

03 P.10 noir

9005

S 9000-N

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

04 P.10 rouge tuile

8004

S 4550-Y60R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

05 P.10 rouge oxyde

3009

S 0530-Y90R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

06 P.10 vert mousse

6005

S 7020-G

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

07 P.10 gris souris

7005

S 6000-N

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

10 P.10 blanc prefa

9002

S 1200-N

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

11 P.10 brun noisette

8019

S 8005-Y80R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

12 argent métallisé³

9006

S 3502-B

138 × 0,70 mm stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

17 P.10 blanc pur

9010

S 0502-Y

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

19 P.10 gris sombre

7043

S 7500-N

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

20 argent fumé³

9007

S 5500-N

200 × 1,00 mm lisse, stucco, ligné

21 rouge rubis

3003

S 2570-R

200 × 1,00 mm lisse, stucco, ligné

23 gris noir

7022

S 8000-N

200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

25 ivoire

1015

S 1010-Y30R

138 × 0,7 mm stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

26 bois foncé¹

8015

S 6030-Y80R

138 × 0,70 mm lisse
200 × 1,00 mm lisse

40 bois clair¹

1011

S 4040-Y20R

200 × 1,00 mm lisse

41 P.10 brun rouille¹

8015

S 7010-Y70R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

42 P.10 brun sable¹

1019

S 4020-Y20R

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

43 P.10 gris pierre¹

7031

S 6005-R80B

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné
300 × 1,20 mm lisse
400 × 1,20 mm lisse

45 bronze³

7048

S 6005-R80B

200 × 1,00 mm lisse, stucco, ligné

47 prépatiné gris¹

7042

S 5000-N

138 × 0,70 mm lisse, stucco, ligné
200 × 1,00 mm lisse, stucco, ligné

¹ Les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé, gris quartz et aluminium naturel s’inspirent de coloris naturels et sont ainsi soumises à de légères variations, ce qui confère aux produits un caractère unique.

² Les modifications visuelles de la surface liées à la manipulation et aux influences environnementales ne sont pas couvertes par la garantie. Se reporter à la fiche technique.

³ Des différences de couleur peuvent apparaître pour les couleurs métalliques.

Remarques

Les valeurs RAL et NCS indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

DÉTAILS CONCERNANT LES COULEURS

JOINTURE.138/200/300/400 PREFA

Largeur du joint 15 mm
avec joint d'ombre
pour Siding 138 mm, 200 mm, 300 mm et 400 mm, longueur max. 2500 mm

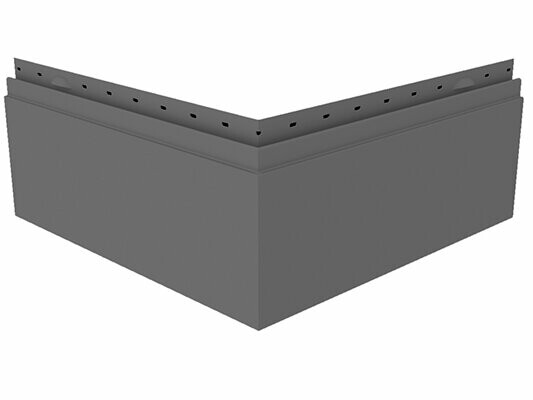

ANGLE DE SIDING PREFA

Dimension intérieure 500 mm de chaque côté, extérieur 521 mm, développé 1042 mm.

RENVOI D'EAU PREFA

COULISSEAU PREFA

À partir d’une tôle gaufrée en aluminium, entraxe des ondes 5 mm. Pour renvoi d’eau PREFA.

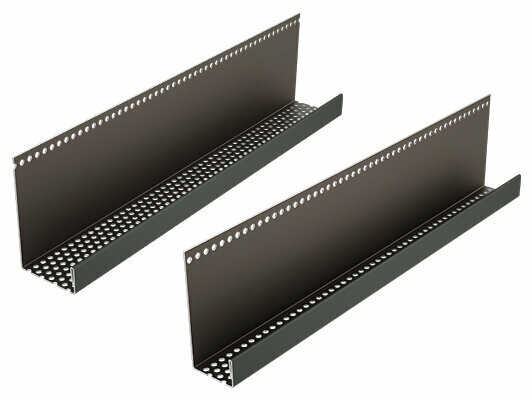

CACHE DE DÉPART PERFORÉ PREFA

PROFIL REPLIÉ PREFA

PROFIL DE JONCTION PREFA

PROFIL DE DÉPART PREFA

ÉQUERRE D'ANGLE EXTÉRIEUR PREFA

PROFIL D'EMBRASURE PREFA

PROFIL DE FIN PREFA

pour renforcer les extrémités, par exemple vers les coupes biaises

PROFIL D'ANGLE EXTÉRIEUR EN CROIX PREFA

PROFIL DE RACCORD T PREFA

PROFIL D'ANGLE INTÉRIEUR PREFA

PROFIL DE SOCLE PREFA

FIXATION SUR BOIS

Siding - sous-construction bois

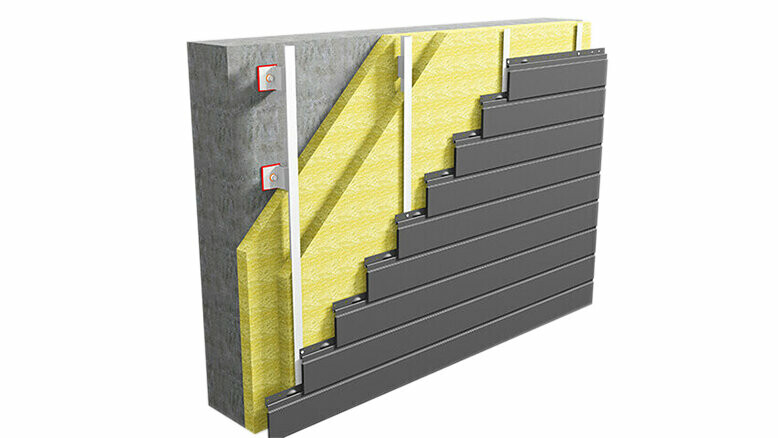

FIXATION SUR ALUMINIUM

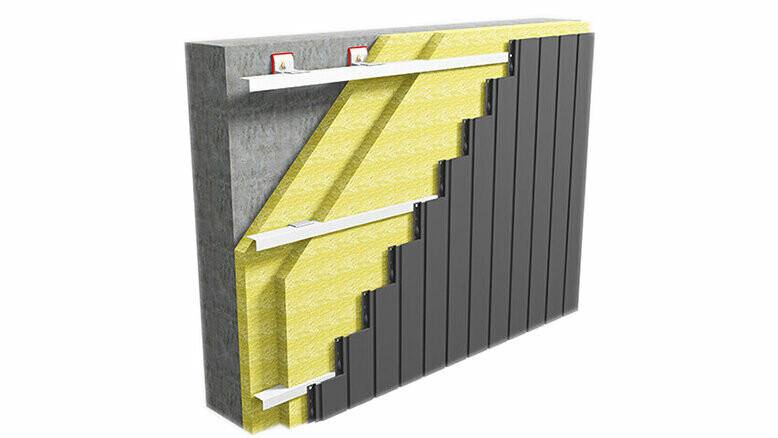

Siding - sous-construction aluminium

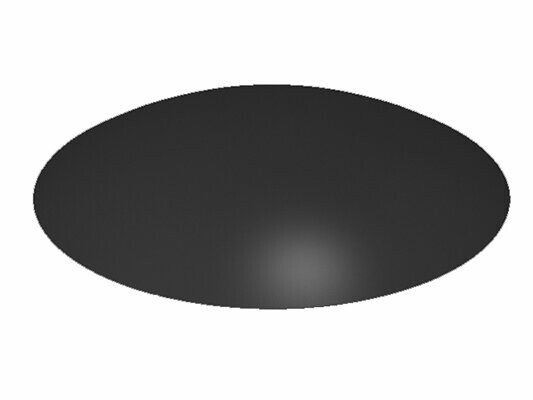

CACHE-TROU PREFA

pour cacher les trous de fixation d'échafaudage et de petite réparation.

RIVET BREVETÉ POUR BANDE COMPLÉMENTAIRE

rivet inox, étanche à l’eau de projection

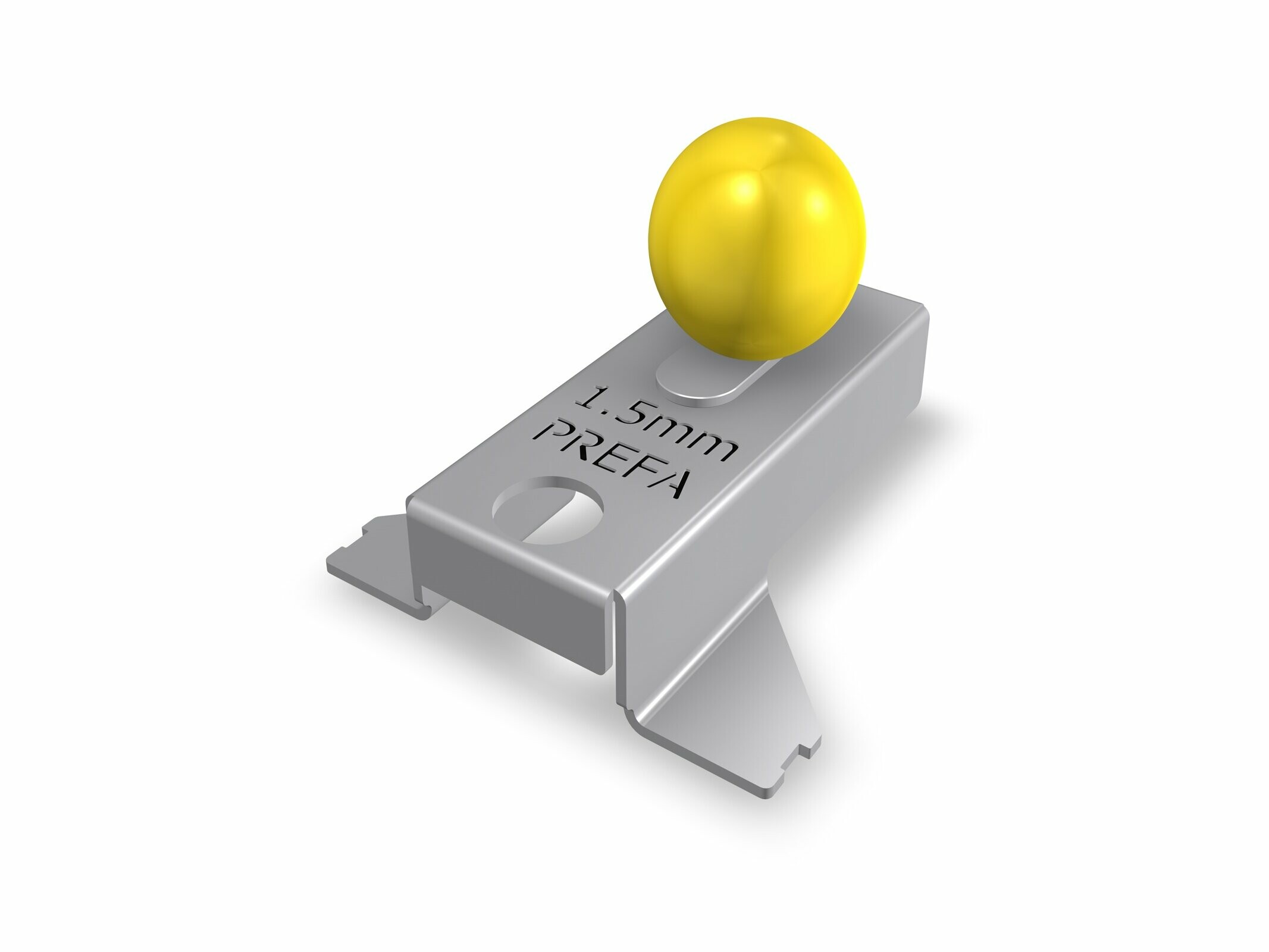

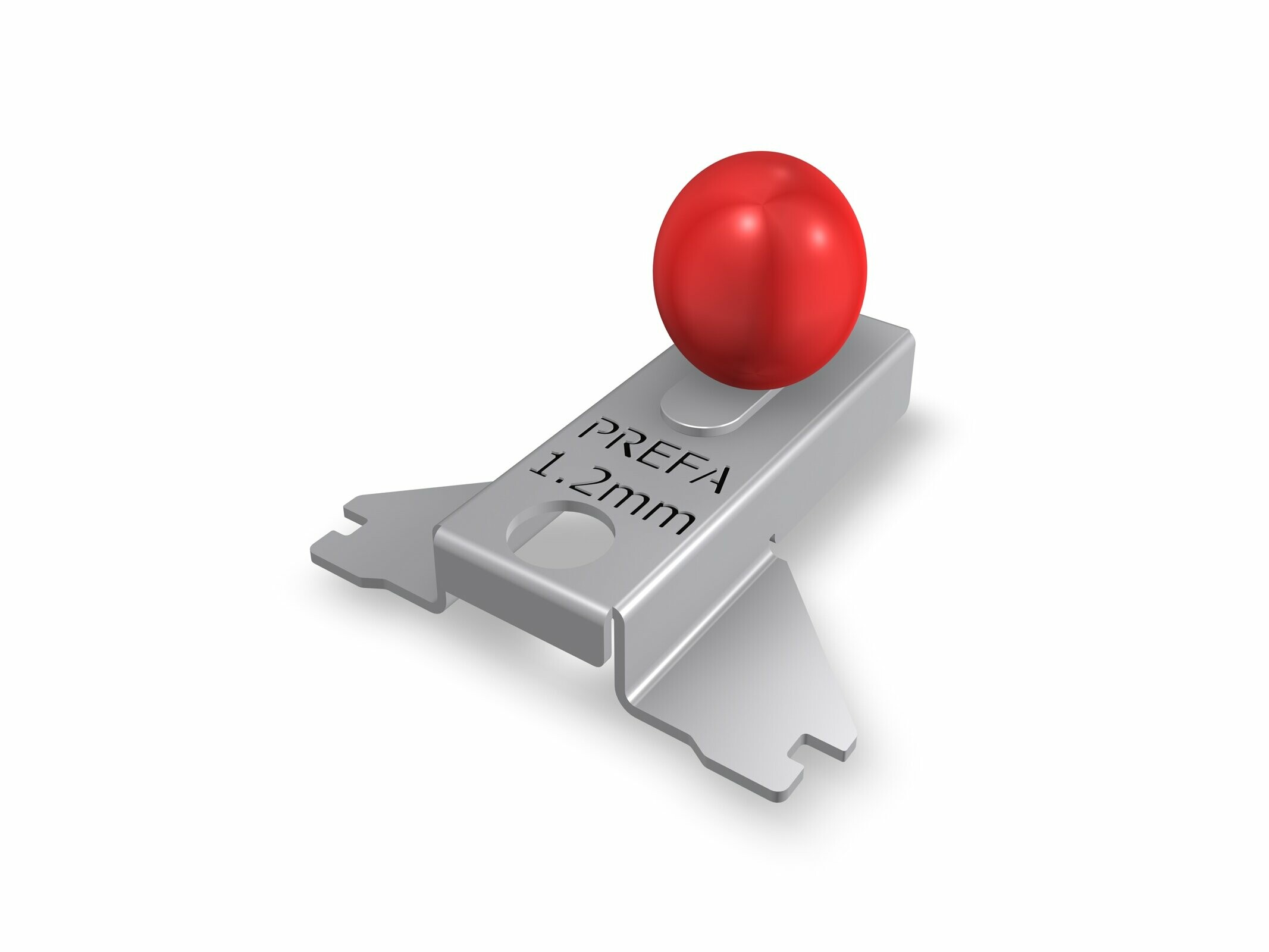

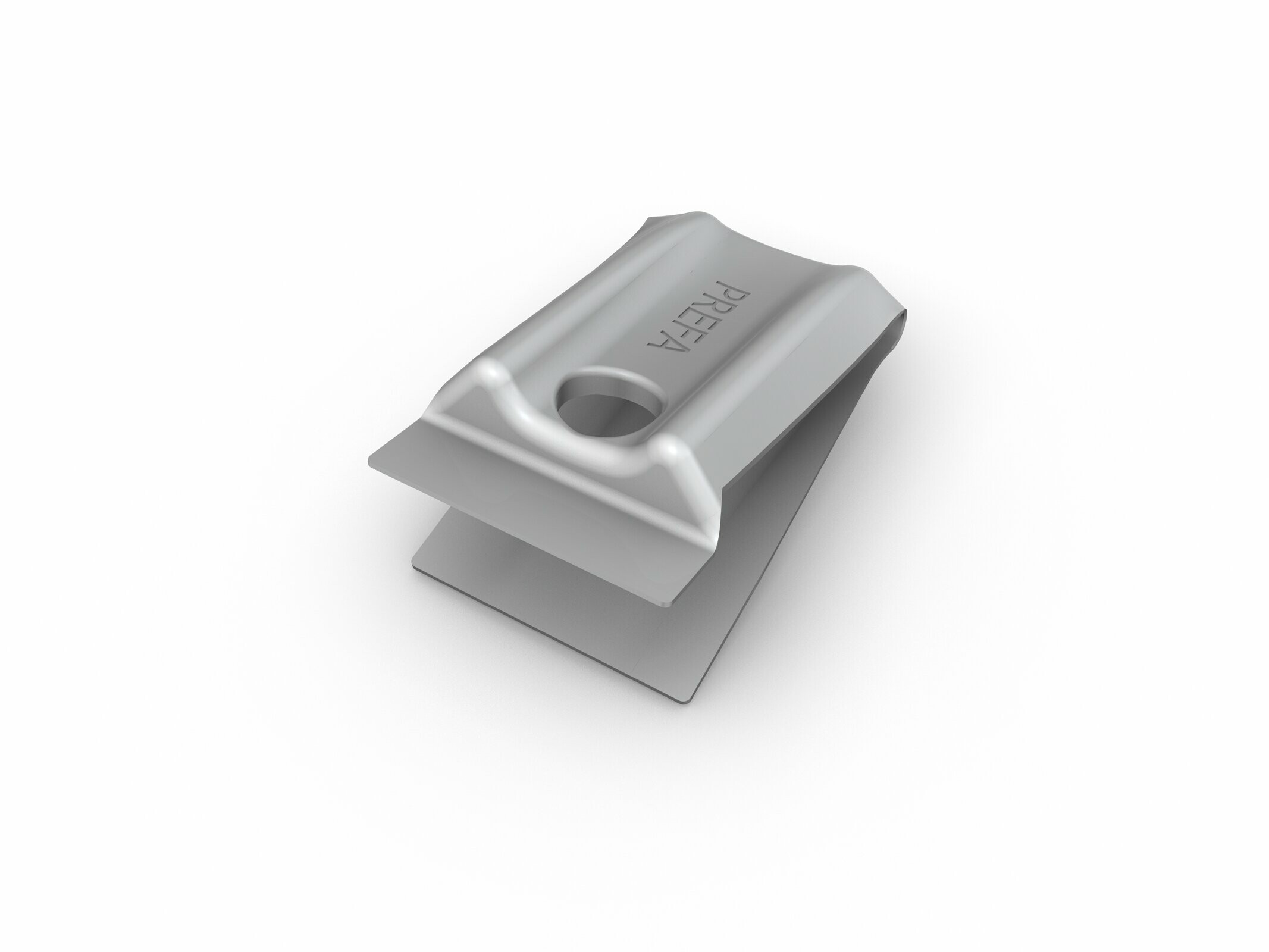

CLIP TEMPÊTE

en acier inoxydable ; entre 6 et 9 clips tempête par m² en fonction de la largeur utile et des contraintes exercées par la succion du vent

CALE D’ESPACEMENT POUR CLIP TEMPÊTE

en acier inoxydable

Remarque: Vous pouvez télécharger les fichiers .DWG et .DXF en faisant un clic droit et en sélectionnant « Enregistrer la cible du lien sous… » dans le menu contextuel.

57 KB PREFA_Texte_Appels_doffres_Facade_Sidings_2018-06_-_FR.docx 677 KB PREFA_Texte_Appels_doffres_Facade_Sidings_2018-06_-_FR.pdf

7 MB PREFA_Details_Fassade_Siding_horizontal_2018_Q1.dwg 3 MB PREFA_Details_Fassade_Siding_horizontal_2018_Q1.pdf 22 MB PREFA_Details_Fassade_Siding_horizontal_2018_Q1.dxf 3 MB PREFA_Details_Fassade_Siding_vertikal_2018_Q1.pdf 7 MB PREFA_Details_Fassade_Siding_vertikal_2018_Q1.dwg 22 MB PREFA_Details_Fassade_Siding_vertikal_2018_Q1.dxf

ESPACE SECURISE POUR INSTALLATEURS ET ARCHITECTES

Service photo PREFA

VOTRE MAISON AU LOOK PREFA

Nous vous présentons un montage photo de l’aspect qu’aurait votre maison avec une toiture ou une façade PREFA.

ACCÈS AU SERVICE PHOTO

DOCUMENTATIONS

COMMANDER GRATUITEMENT DES PROSPECTUS

Expédition par la poste : Nous vous enverrons gratuitement des prospectus d’information directement à votre domicile ou dans votre boîte mail.

COMMANDER GRATUITEMENT

RECHERCHE D’ARTISAN

TROUVER UN COUVREUR PREFA PRÈS DE CHEZ VOUS

Nous vous indiquerons quels artisans sont de véritables professionnels PREFA près de chez vous qui mettent en œuvre les produits robustes en aluminium.

TROUVER UN ARTISAN

imprimer

SYSTÈMES DE FAÇADES SIDING

SIDING PREFA

AVANTAGES DU SIDING PREFA:

SIDING PREFA – DÉTAILS TECHNIQUES

DÉTAILS TECHNIQUES ET CROQUIS TECHNIQUES POUR LE PRODUIT

SIDING DE FAÇADE PREFA – CROQUIS TECHNIQUES

SIDING PREFA - GAMME DE COULEURS (COULEURS SPÉCIALES SUR DEMANDE)

LE PRODUIT EST DISPONIBLE DANS LES COULEURS SUIVANTES

Remarques

SIDING - ACCESSOIRES

VOUS TROUVEREZ ICI UNE LISTE DES ACCESSOIRES POUR LE PRODUIT

JOINTURE.138/200/300/400 PREFA

ANGLE DE SIDING PREFA

RENVOI D'EAU PREFA

COULISSEAU PREFA

CACHE DE DÉPART PERFORÉ PREFA

PROFIL REPLIÉ PREFA

PROFIL DE JONCTION PREFA

PROFIL DE DÉPART PREFA

ÉQUERRE D'ANGLE EXTÉRIEUR PREFA

PROFIL D'EMBRASURE PREFA

PROFIL DE FIN PREFA

PROFIL D'ANGLE EXTÉRIEUR EN CROIX PREFA

PROFIL DE RACCORD T PREFA

PROFIL D'ANGLE INTÉRIEUR PREFA

PROFIL DE SOCLE PREFA

FIXATION SUR BOIS

FIXATION SUR ALUMINIUM

CACHE-TROU PREFA

RIVET BREVETÉ POUR BANDE COMPLÉMENTAIRE

CLIP TEMPÊTE

CALE D’ESPACEMENT POUR CLIP TEMPÊTE

SIDING - CONCEPTION ET EMPLOI

VOUS POUVEZ TÉLÉCHARGER ICI DES INFORMATIONS COMPLÉMENTAIRES SUR LE PRODUIT

TEXTES POUR APPELS D’OFFRES

DÉTAILS

VOTRE MAISON AU LOOK PREFA

COMMANDER GRATUITEMENT DES PROSPECTUS

TROUVER UN COUVREUR PREFA PRÈS DE CHEZ VOUS
