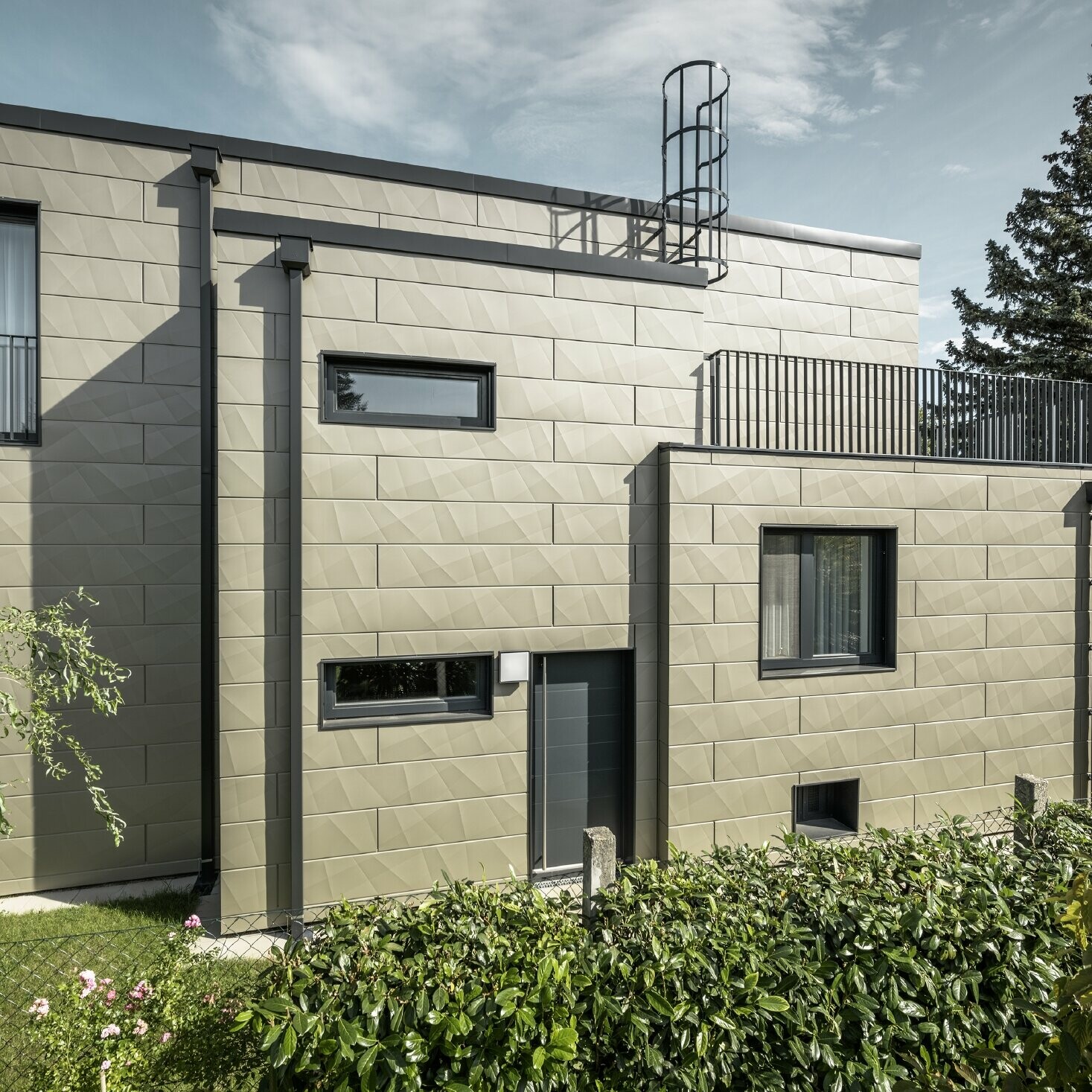

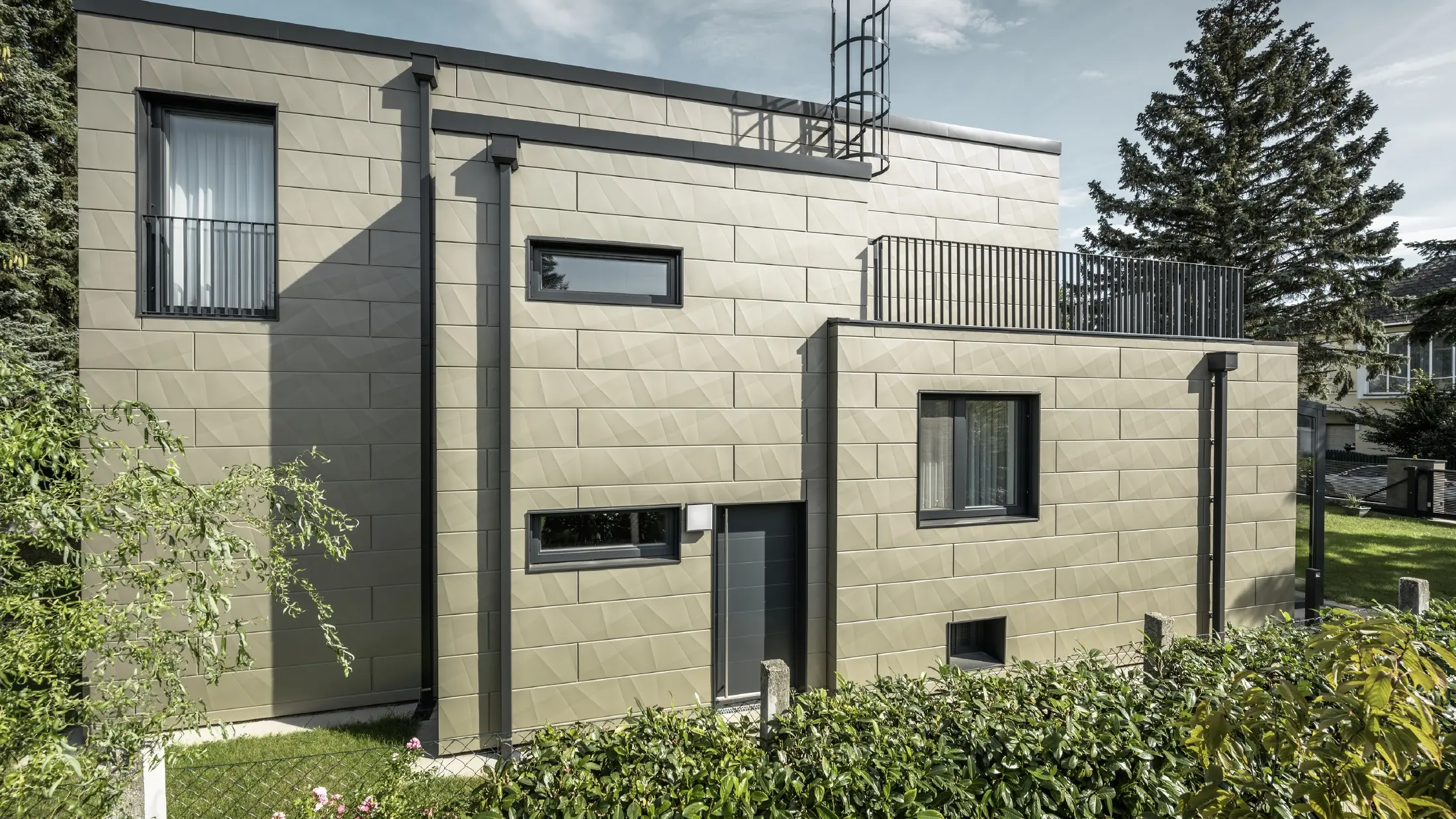

Bâtiment neuf à toit plat, la façade est revêtue du panneau de façade Siding.X PREFA avec arêtes couleur bronze, les abergements, ainsi que le tuyau de descente carré PREFA sont couleur anthracite.

Tuyau de descente carré

Carré, pratique, esthétique ! Le système de gouttières innovant pour une architecture moderne.

+5
lire la suite

Ce système complet carré en aluminium révolutionne les gouttières. Grâce à ses dimensions réduites et son élégant design, il est idéal pour les bâtiments modernes. L’écoulement de l’eau peut être ainsi parfaitement intégré dans l’architecture, ce qui constitue un atout esthétique. Les produits innovants en aluminium sont non seulement particulièrement robustes, mais aussi visuellement accrocheurs. Dotés de fixations invisibles au dos, les tuyaux de descente carrés se fondent habilement dans la façade – sans fixations visibles.

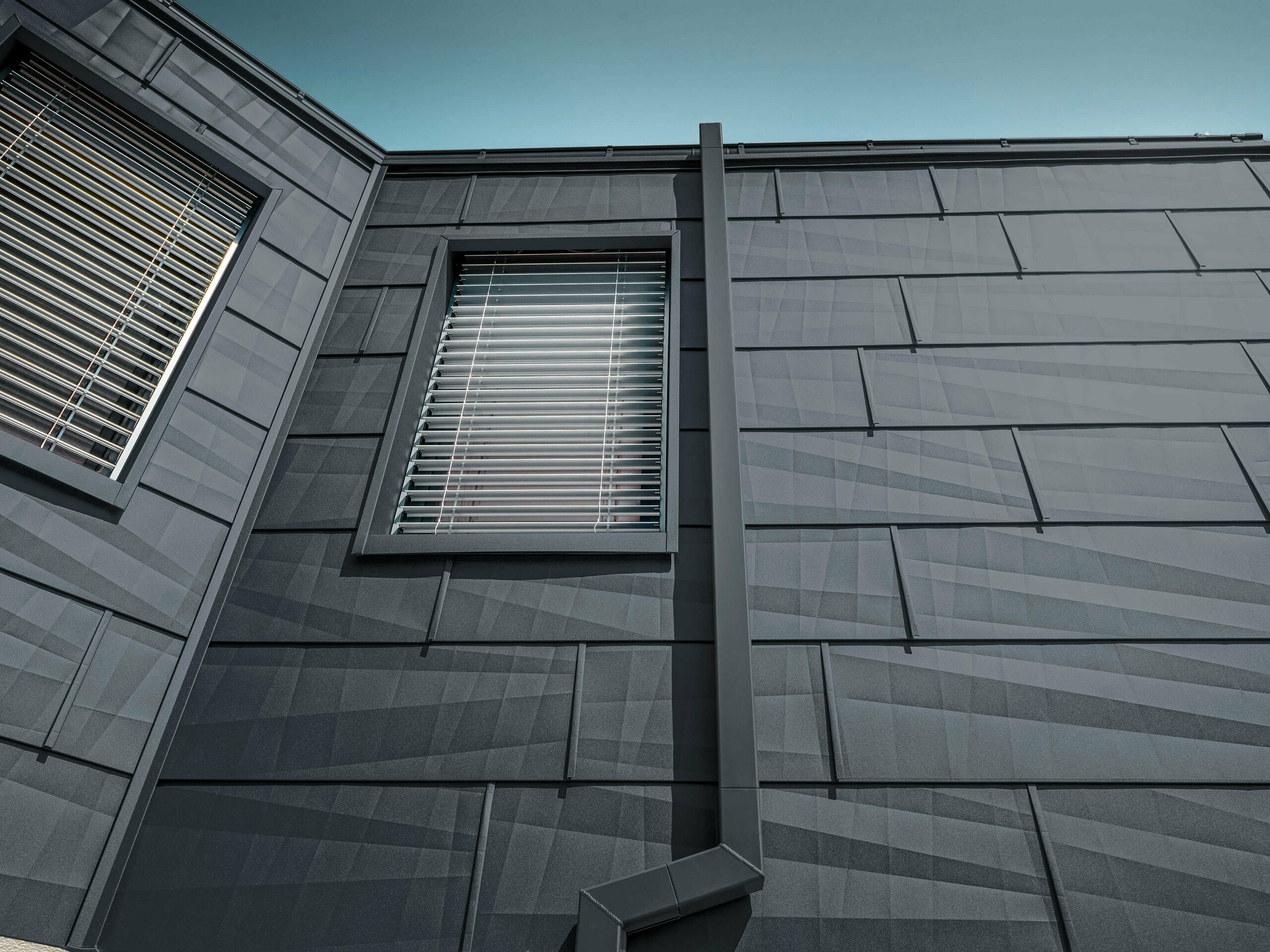

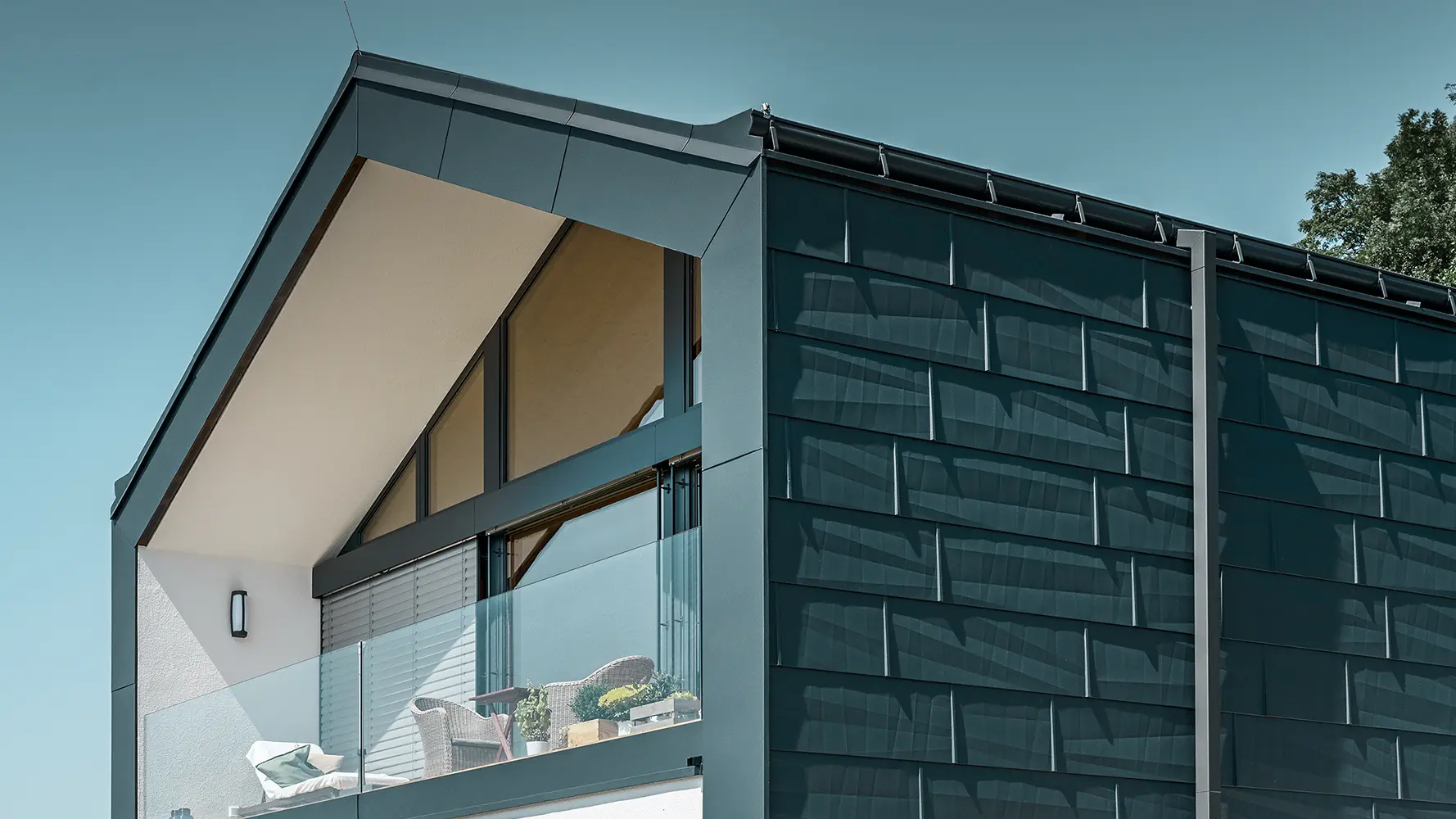

Façade revêtue du panneau de façade FX.12 PREFA couleur anthracite, panneauxen ’aluminium sur la façade avec tuyau de descente carré couleur anthracite de PREFA.

Avantages du tuyau de descente carré PREFA

Fixation invisible

avec rail continu pour clips de fixation au dos

Des dimensions réduits et un élégant design

adapté aux bâtiments modernes.

Robustesse

grâce à ses profils extrudés thermolaqués de 1,6 mm d'épaisseur

Fixation invisible

avec rail continu pour clips de fixation au dos

Des dimensions réduits et un élégant design

adapté aux bâtiments modernes.

Robustesse

grâce à ses profils extrudés thermolaqués de 1,6 mm d'épaisseur

Ne libère pas de métaux lourds

Garantie de 40 ans

sur le matériau aluminium.

Ne libère pas de métaux lourds

Garantie de 40 ans

sur le matériau aluminium.

Robustesse

Ces produits innovants en aluminium impressionnent par leur robustesse. Ce tuyau de descente carré de 80 mm ou 100 mm de côté en profils extrudés thermolaqués de 1,6 mm d’épaisseur est idéal pour tout projet de construction.

Fixation indirecte

Outre son design innovant, ses clips de fixation invisibles avec filetage M10 au dos soulignent l’aspect réduit de la façade.

La gamme d’accessoires parfaitement coordonnée permet un montage simple et rapide sur le bâtiment.

  1. rail continu pour clip de fixation
  2. Clip de fixation
  3. Cache
  4. Goujon à frapper galvanisé à chaud cf. norme
La photo montre le tuyau de descente carré PREFA à l’arrière avec rail continu pour clip de fixation invisible.

Le conseil de l’expert : Utiliser l'eau de pluie de manière judicieuse : Économiser les ressources et le budget, même pour le jardin.

La précieuse eau de pluie ne doit pas forcément rester inutilisée ou être directement évacuée vers les canalisations. Cette eau non calcaire est parfaite pour arroser le jardin. Afin de pouvoir utiliser l’eau de pluie pour l'arrosage, nous vous recommandons le collecteur d’eau PREFA pour tuyau de descente carré : Il récupère l'eau de pluie pour la conduire dans la citerne. Bon à savoir : Lorsque la citerne est pleine, l'eau s'écoule par le tuyau de descente, évitant ainsi tout débordement du bac collecteur.

Mais attention : L'eau de pluie qui passe par des gouttières et des toits faits en certains matériaux (p. ex. le cuivre ou le zinc) ne doit être utilisée que de manière limitée. Dans le cas de grandes surfaces en cuivre ou en zinc, il est nécessaire de tester l'eau de pluie pour vérifier si elle est contaminée par des métaux lourds. De plus, les toits en toile goudronnée avec étanchéité bitumineuse peuvent être potentiellement nocifs pour les plantes, les bassins de jardin ou l'environnement. Le mieux est de s'informer auprès du fabricant !

Le système carré complet pour vos gouttières

Que le tuyau de descente carré soit combiné à une boîte à eau ou à un embranchement d’évacuation d'eau pour un toit plat, ou à des gouttières carrées pour l'évacuation d'eau d’un toit en pente, PREFA vous fournit, comme toujours, un système complet.

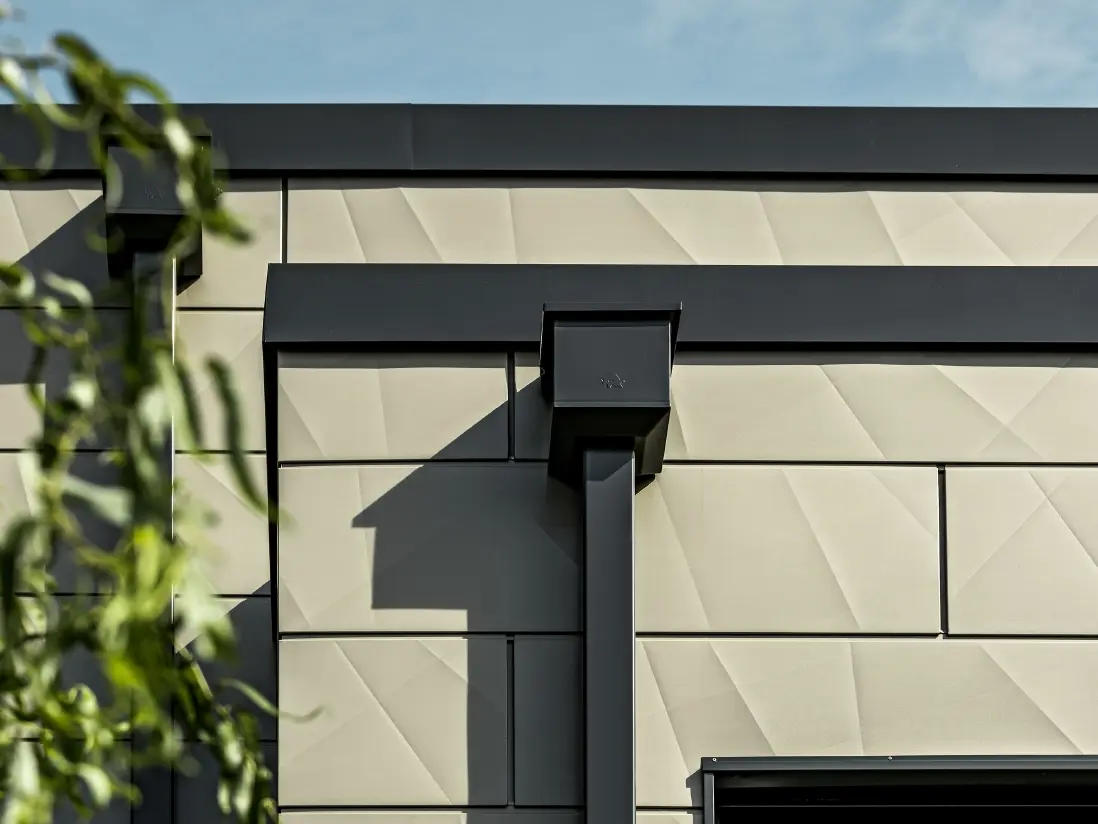

Maison individuelle moderne avec toit plat et fenêtres fines. La façade est revêtue du Siding.X de façade PREFA style plissé, dans la couleur bronze. Les raccordements sont couleur anthracite. Le tuyau de descente carré PREFA et la boîte à eau assortie couleur anthracite constituent le système de gouttières.

Tuyau de descente carré PREFA couleur anthracite avec boîte à eau sur façade en Siding.X couleur bronze

Nuancier du tuyau de descente carré PREFA

Le tuyau de descente carré PREFA est disponible en finition P.10 dans les couleurs brun, anthracite, gris souris.
Il peut sur demande être livré en P.10 noir, P.10 blanc Prefa, P.10 brun noisette, P.10 gris sombre, ainsi que dans toutes les couleurs RAL. Pour les couleurs disponibles sur demande, veuillez prévoir une augmentation des délais de livraison et du prix.

Aperçu de la couleur (9)

Couleur

Désignation

~ RAL

01 Braun

P.10 brun

7013

02 Anthrazit

P.10 anthracite

7016

03 Schwarz

P.10 noir

9005

07 Hellgrau

P.10 gris souris

7005

10 Prefaweiß

P.10 blanc prefa

9002

11 Nussbraun

P.10 brun noisette

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 gris sombre

7043

12 Silbermetallic

argent métallisé

9006

13 naturblank

aluminium naturel

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
  • Aluminium  naturel: La  garantie  ne  s’applique  pas  aux  éventuels  changements  d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
  • Des différences de couleur peuvent apparaître pour les couleurs métallisées.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

Informations techniques

Dimensions des tuyaux de descente carrés (en longueurs de 3 m et 1,5 m)

100 × 100 mm (carré)
80 × 80 mm (carré)

adapté aux gouttières carrées PREFA

Épaisseur du tuyau de descente carré

1,6 mm

Étude et mise en œuvre

Nos couvreurs et architectes trouveront ici en téléchargement des appels d’offres sur le tuyau de descente carré PREFA. Nos partenaires installateurs trouveront dans l'espace Service, des instructions de pose et de montage pour les gouttières, des directives ÖNORM, des fiches d’information sur les gouttières et une aide au calcul pour le dimensionnement des gouttières. (Uniquement pour les entreprises de ferblanterie et de couverture-zinguerie partenaires : veuillez préparer vos données d'accès. Vous n’avez pas encore de données d’accès ? Dans ce cas, veuillez vous adresser à votre conseiller technique.)

Accessoires

La gamme d’accessoires parfaitement coordonnée provient d'une seule et même source, permettant ainsi un montage simple et rapide sur le bâtiment. Les rayons des tuyaux de descente carrés sont adaptés aux rayons des gouttières. La diversité des coudes de tuyaux à 72°, embranchement d’évacuation et boîtes à eau avec sorties carrées proposée, forme un système de gouttières cohérent et bien pensé de A à Z.

Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix ou dans la boutique en ligne PREFA (uniquement pour les artisans).

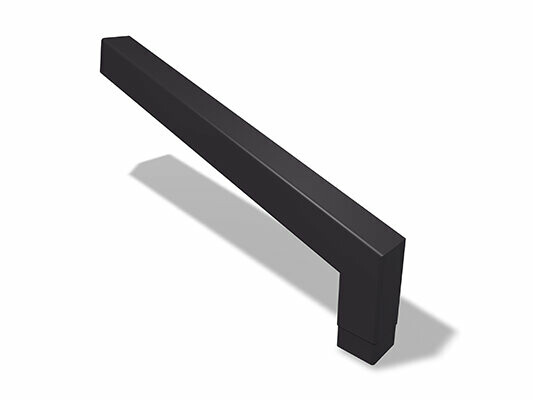

Coude de tuyau carré 72° (long)

□ 80, 100; dimensions 1.000 × 196 mm (visible)

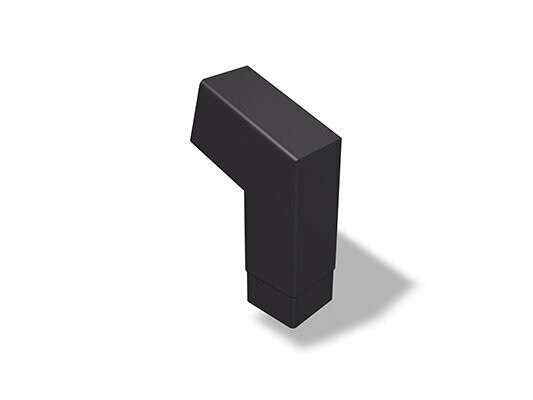

Coude de tuyau carré 72° (court)

□ 80, 100; dimensions 196 × 196 mm (visible)

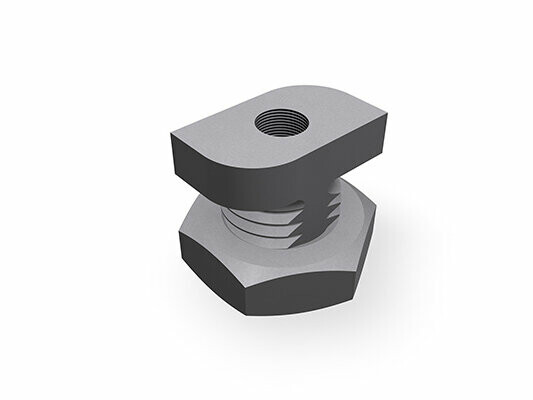

Clip de fixation carré

Fixation de tuyau de descente carré au moyen d’une tige filetée M10 sans goujon

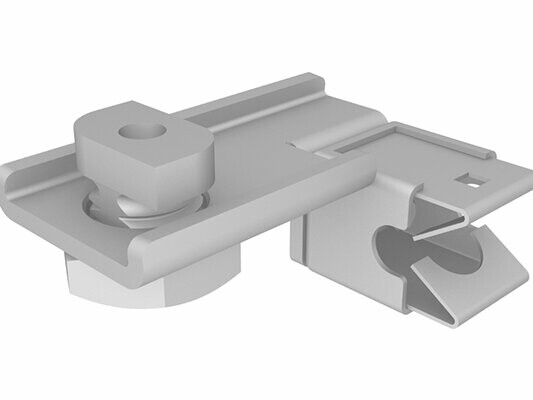

Agrafe parafoudre pour tuyau carré

Avec clip en inox intégré pour câble parafoudre; pour la fixation de câbles parafoudre ⌀ 8 – 12 mm

Boîte à eau pour tuyau de descente carré

Boîte à eau pour tuyau carré

□ 80, 100

Naissance pour tuyau carré

□ 80/250, □ 80/333, □ 100/333, □ 100/400

Embranchement d'évacuation pour tuyau de descente carré

Embranchement d’évacuation carré pour toits plats

□ 80, 100; compatible tuyaux HT NW 75 ou 110

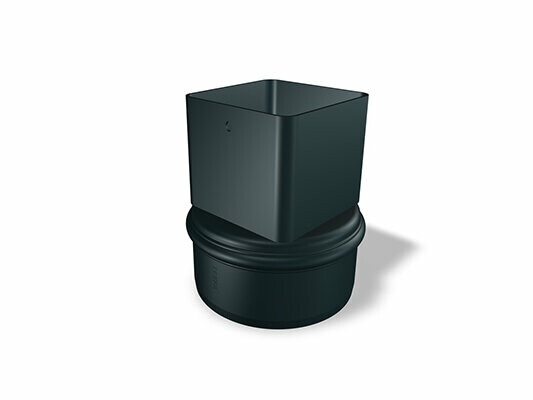

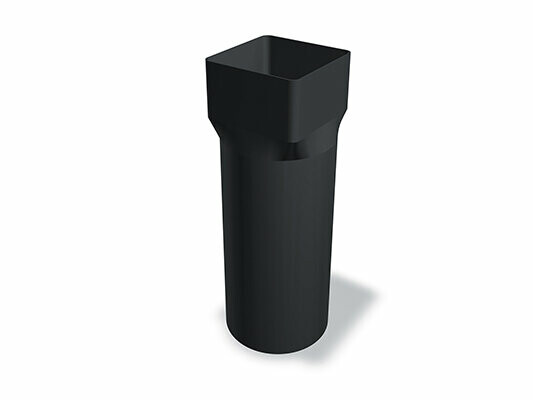

Manchon de jonction pour tuyau carré 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

Manchon de jonction pour tuyau carré 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

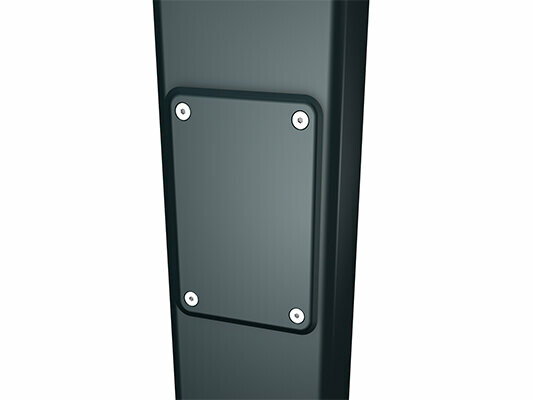

Tuyau de descente carré avec ouverture de nettoyage

□ 80, 100

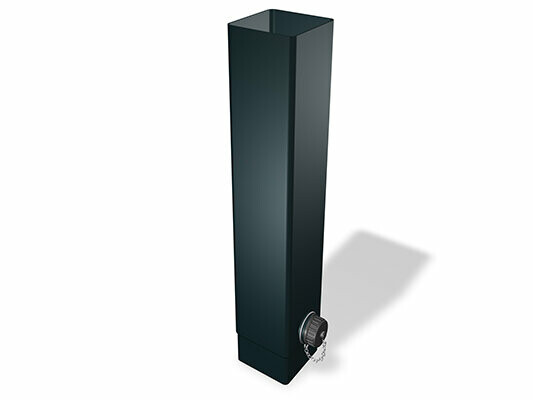

Collecteur d’eau pour tuyau de descente carré

□ 100
