Trucs et Astuces - Réalisation d'une noue cintrée par pliage
![](/fileadmin/_processed_/f/6/csm_PREFA_Faltenkehle_wolfram_linsser_01_384ec187fd.jpg)
Wolfram Linßer vous montre comment réaliser une noue cintrée par pliage :

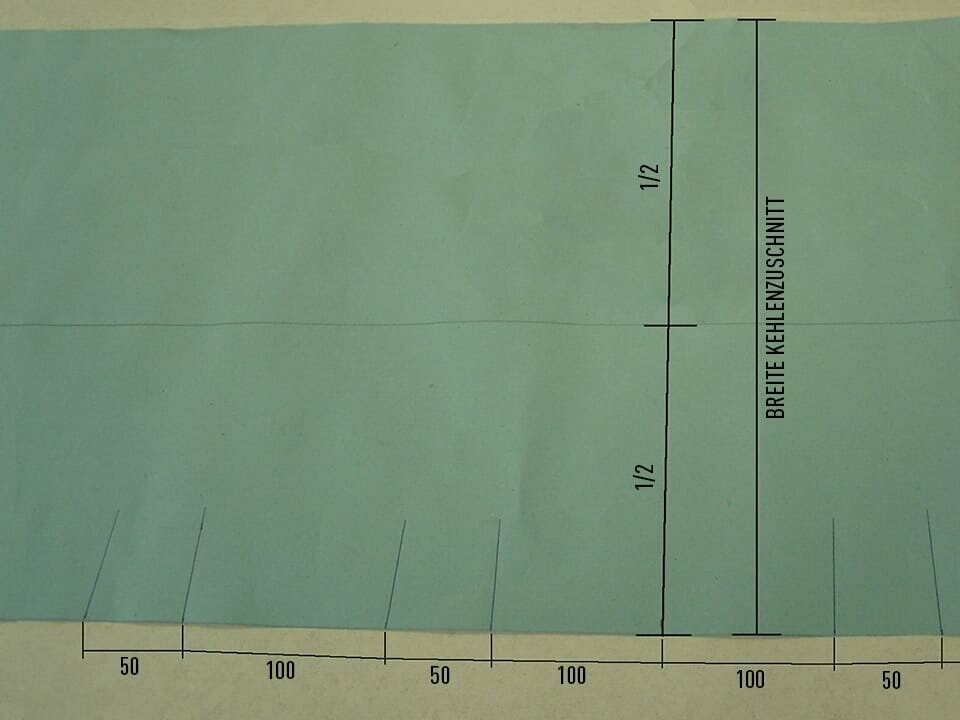

Prendre une grande bande de papier (de la largeur de la noue préalablement découpée) et marquer l’emplacement des plis comme sur la figure 1 (les dimensions peuvent varier en fonction du cintrage désiré).
![](/fileadmin/_processed_/1/5/csm_PREFA_Faltenkehle_02_b43b343aca.jpg)

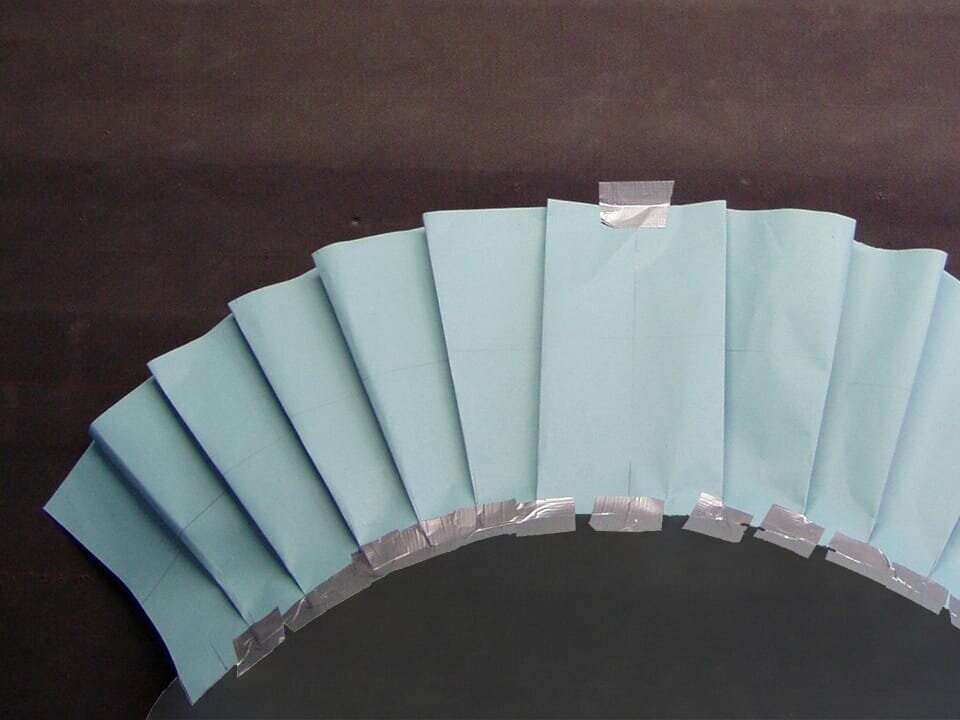

Déployer la bande de papier pliée (gabarit) à la forme souhaitée et aplatir les lignes des plis pour bien les marquer.
![](/fileadmin/_processed_/f/0/csm_PREFA_Faltenkehle_07_bb5c6d84fa.jpg)

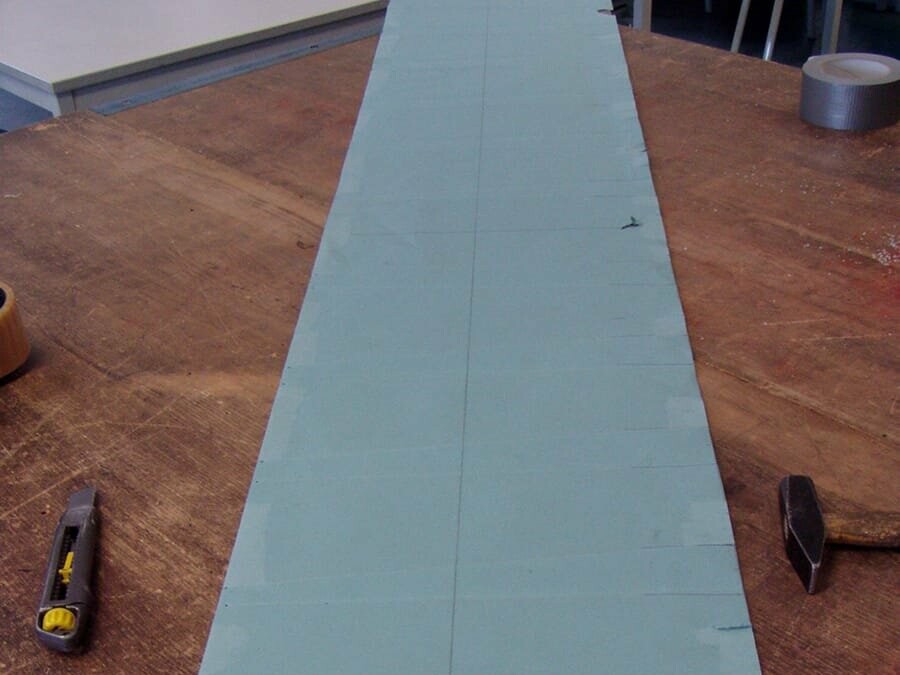

Déplier et lisser le gabarit, puis reporter les lignes des plis sur la tôle de noue.
![](/fileadmin/_processed_/5/7/csm_PREFA_Faltenkehle_06_6432ac0e05.jpg)

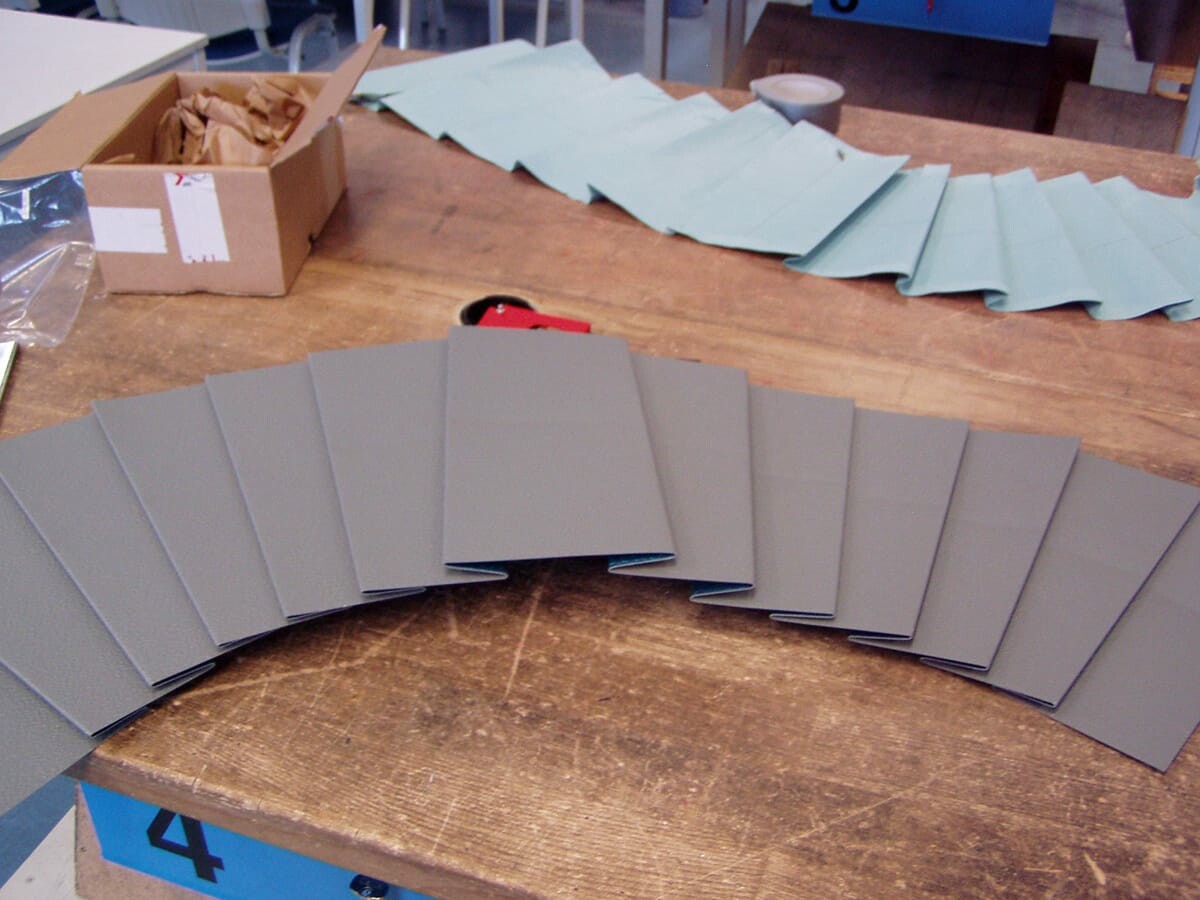

Réaliser ensuite les plis en Z sur la tôle de noue en suivant les lignes tracées (ne pas trop appuyer sur les plis avec la cintreuse).
![](/fileadmin/_processed_/a/0/csm_PREFA_Faltenkehle_03_8d31b3bca6.jpg)

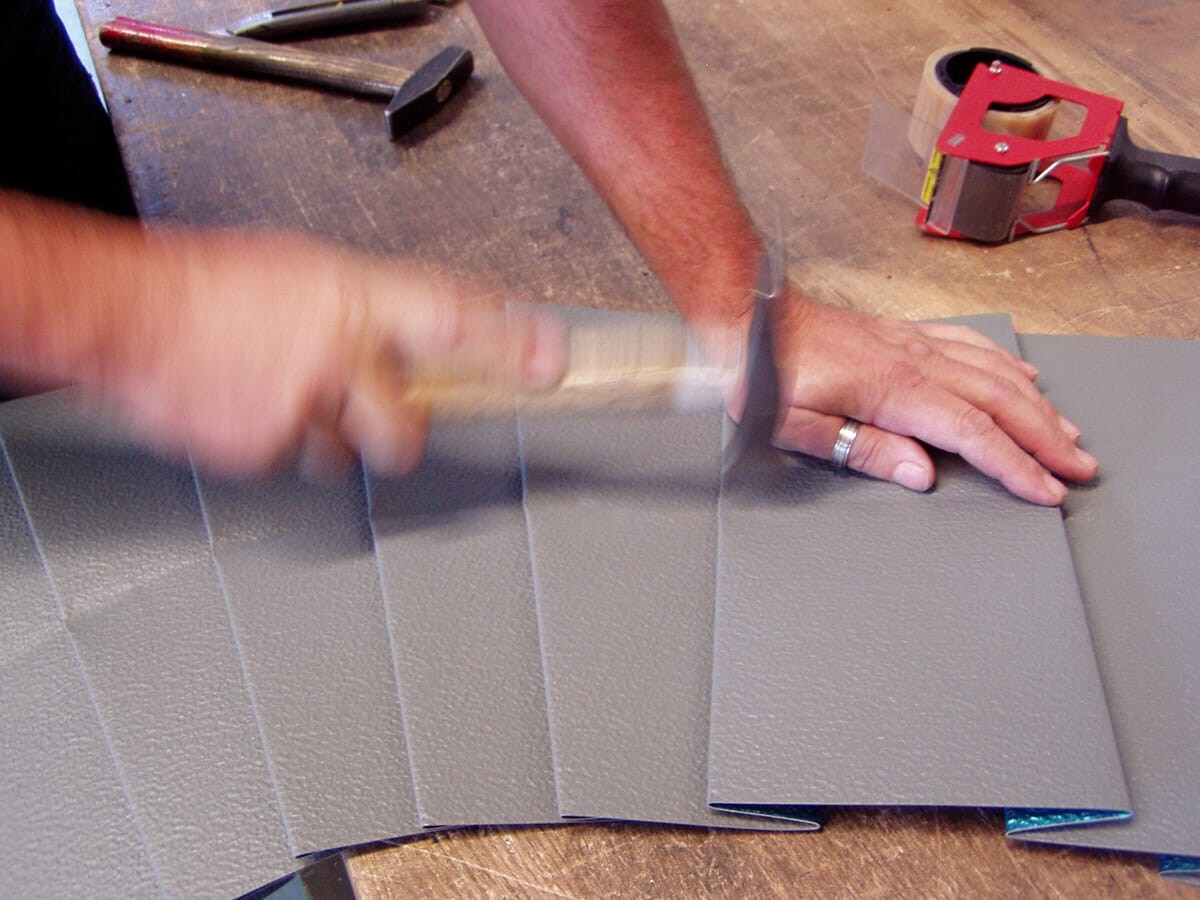

Marquer le centre de la noue avec un marteau spécial à gorge (à têtes différentes).
![](/fileadmin/_processed_/a/6/csm_PREFA_Faltenkehle_08_7b187dd90f.jpg)

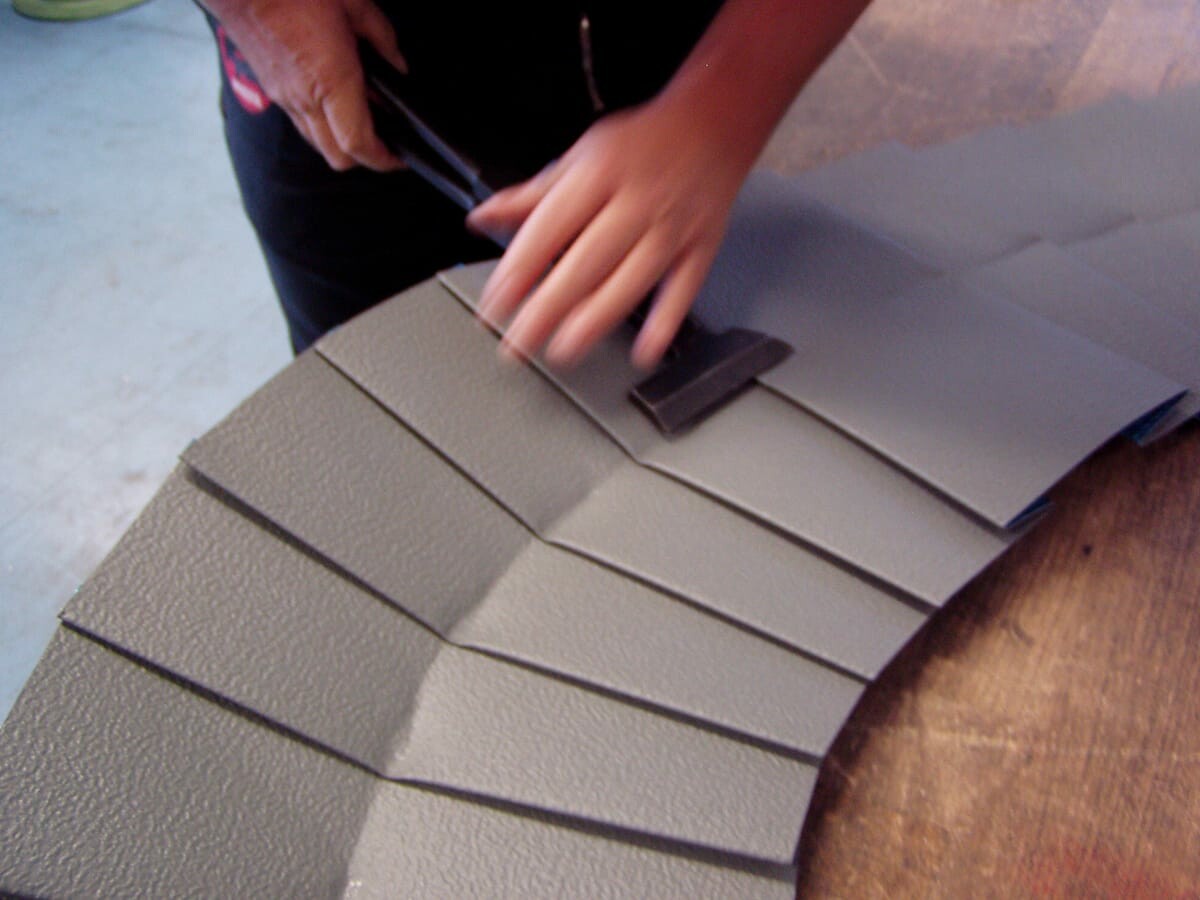

Relever la noue avec précaution, soit manuellement soit avec une grosse pince à relever qui doit être positionnée légèrement en retrait par rapport au centre de la noue.
![](/fileadmin/_processed_/4/e/csm_PREFA_Faltenkehle_07-1_01_433c9c050b.jpg)

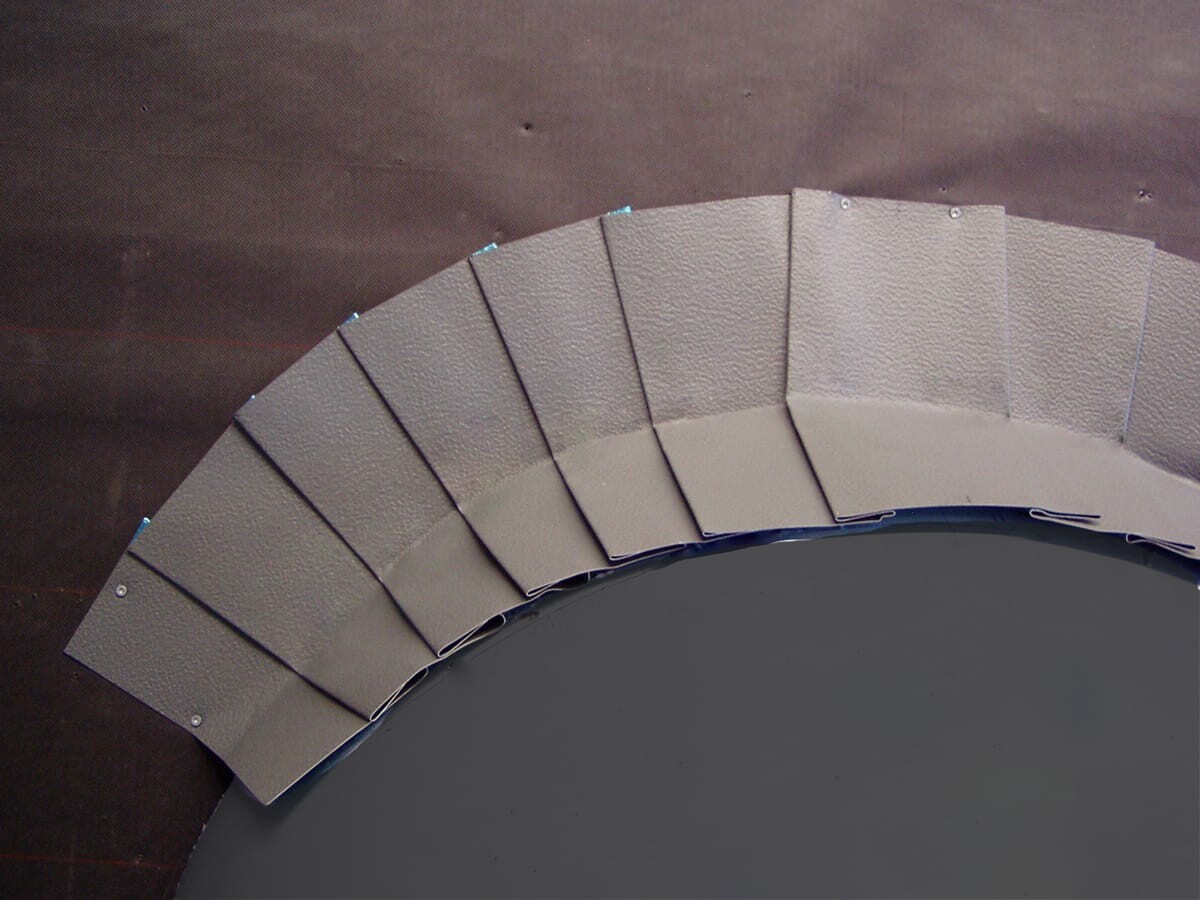

Après quoi, on peut poser la tôle de noue ainsi préparée et l’adapter à la lucarne arrondie.
![](/fileadmin/_processed_/0/e/csm_PREFA_Faltenkehle_04_bd80a9a657.jpg)

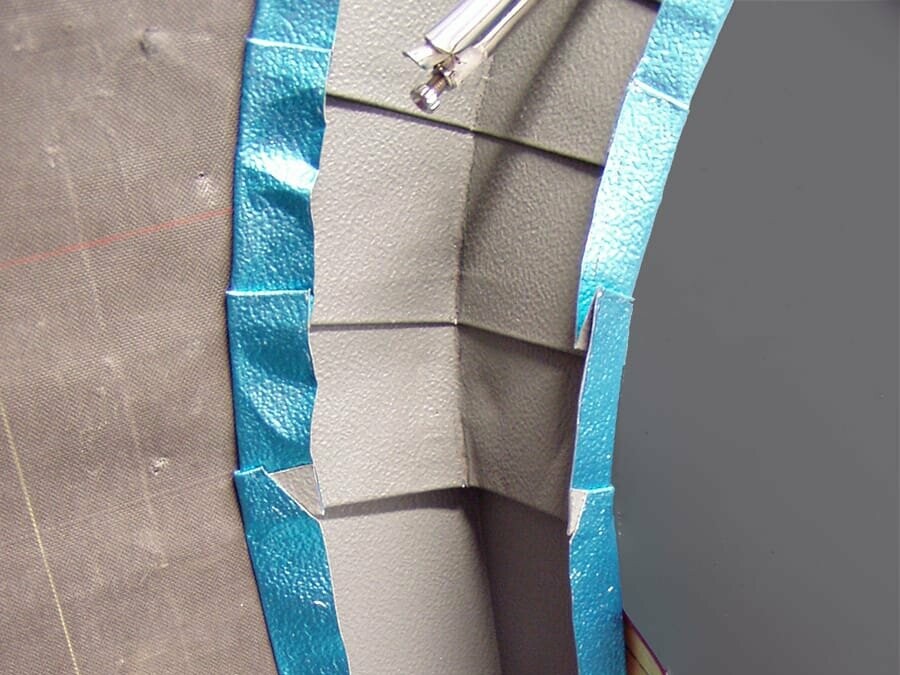

Pour finir, préparer les bords de la noue pour qu’elle puisse ensuite être raccordée à la couverture de toit.
![](/fileadmin/_processed_/a/7/csm_PREFA_Faltenkehle_09_53127e6052.jpg)
