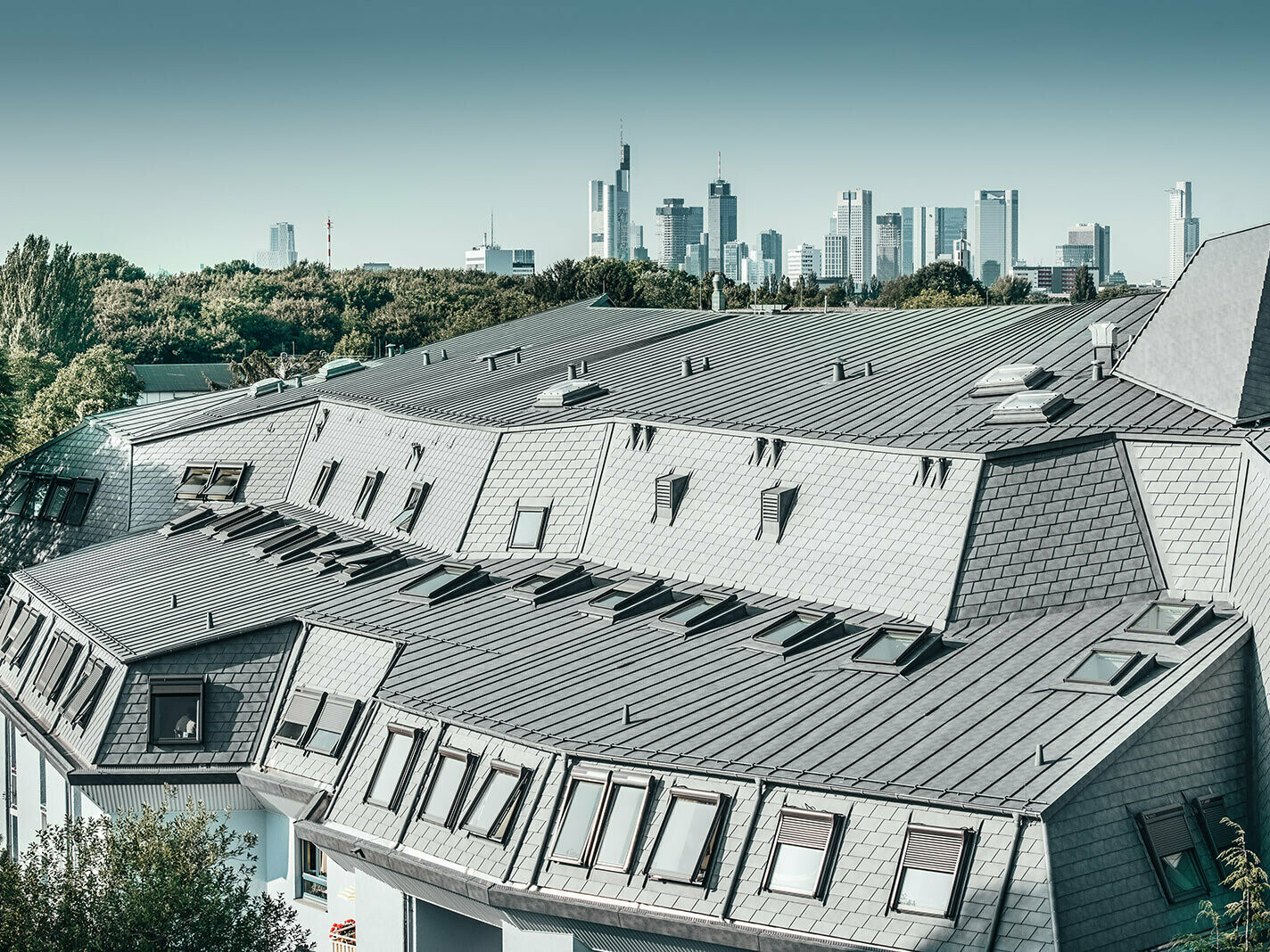

Un confort nouveau au centre socio-pédagogique: Une nouvelle toiture pour l'établissement Aja Textor-Goethe Haus à Francfort-sur-le-Main

Une coopération réussie

Cette prouesse architecturale et artisanale placée sous la direction de l’architecte Andreas Geipel du bureau d’architecture BauAtelier est en grande partie dû à l’équipe expérimentée entourant Christian Müller de la l'entreprise sanitaire Ruhland à Francfort-sur-le-Main. "Il s'agit ici en fait d’une nouvelle construction plutôt que d’une rénovation", souligne Andreas Geipel, qui a géré ce projet depuis son cabinet d'architectes sur le lac de Constance. Il souligne que la période de construction était de deux ans et devait se dérouler en deux phases de construction principales, subdivisées en plusieurs petites phases. Cela était dû aux saisons et au fait que les unités résidentielles devaient être protégées de l'eau de pluie.

Andreas Geipel, der Architekt des architektonischen und handwerklichen Meisterwerks

Diese architektonische und handwerkliche Meisterleistung unter der Leitung von Architekt Andreas Geipel vom Architekturbüro BauAtelier ist maßgeblich dem erfahrenen Team um Christian Müller von der Sanitärfirma Ruhland in Frankfurt am Main zu verdanken.

Changement de génération

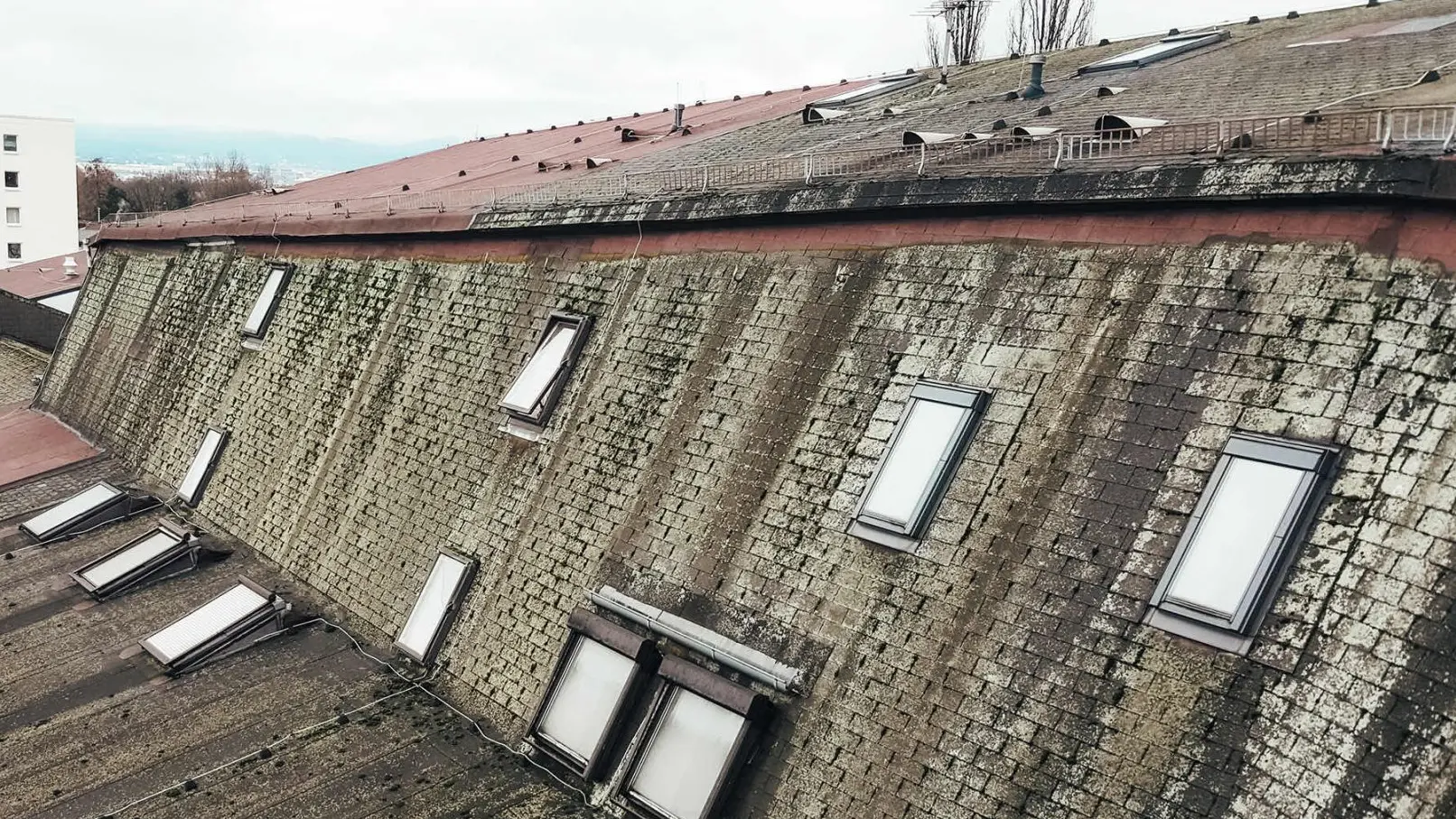

L'étanchéité de la toiture d’origine en bardeaux de bitume ayant souvent été refaite au fil des ans, celle-ci présentait déjà plusieurs centimètres d’épaisseur à de nombreux endroits, avec le poids correspondant. Des tonnes de bitume, ainsi que des quantités astronomiques de matériaux isolants ont dû être transportées à un coût élevé et éliminées de manière professionnelle.

La sous-structure a été retirée jusqu’aux chevrons les plus bas et remplacée par une structure de toit contemporaine comprenant une lame d'air transversale, un coffrage de planches rainure et languette et la couche de séparation comme niveau de montage pour la toiture PREFA. L’intégration des quelque 200 fenêtres de toit constituait une difficulté supplémentaire.

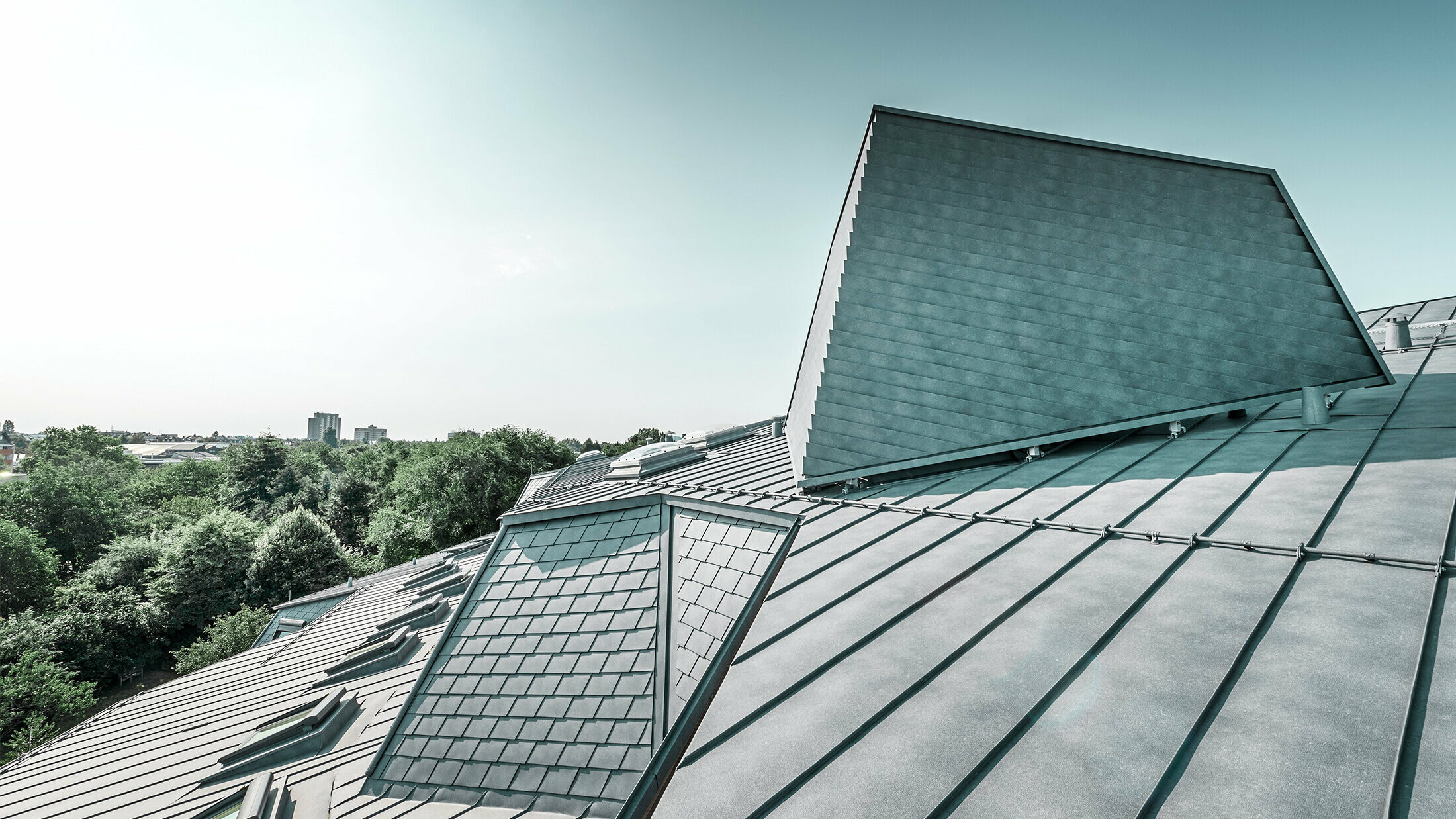

Paradebeispiel für eine gelungene Sanierung einer Dachlandschaft mit Hilfe von PREFA Produkten.

Mit dem neuen Aluminiumdach aus Prefalz und PREFA Dachschindeln wurde das großflächige Gebäude nicht nur optisch, sondern auch energetisch auf die Zukunft vorbereitet.

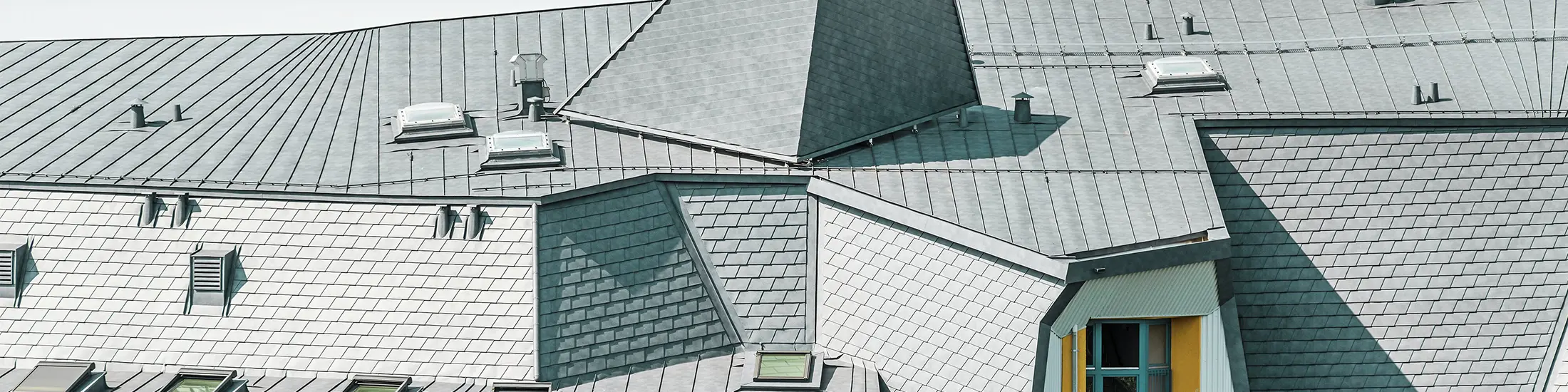

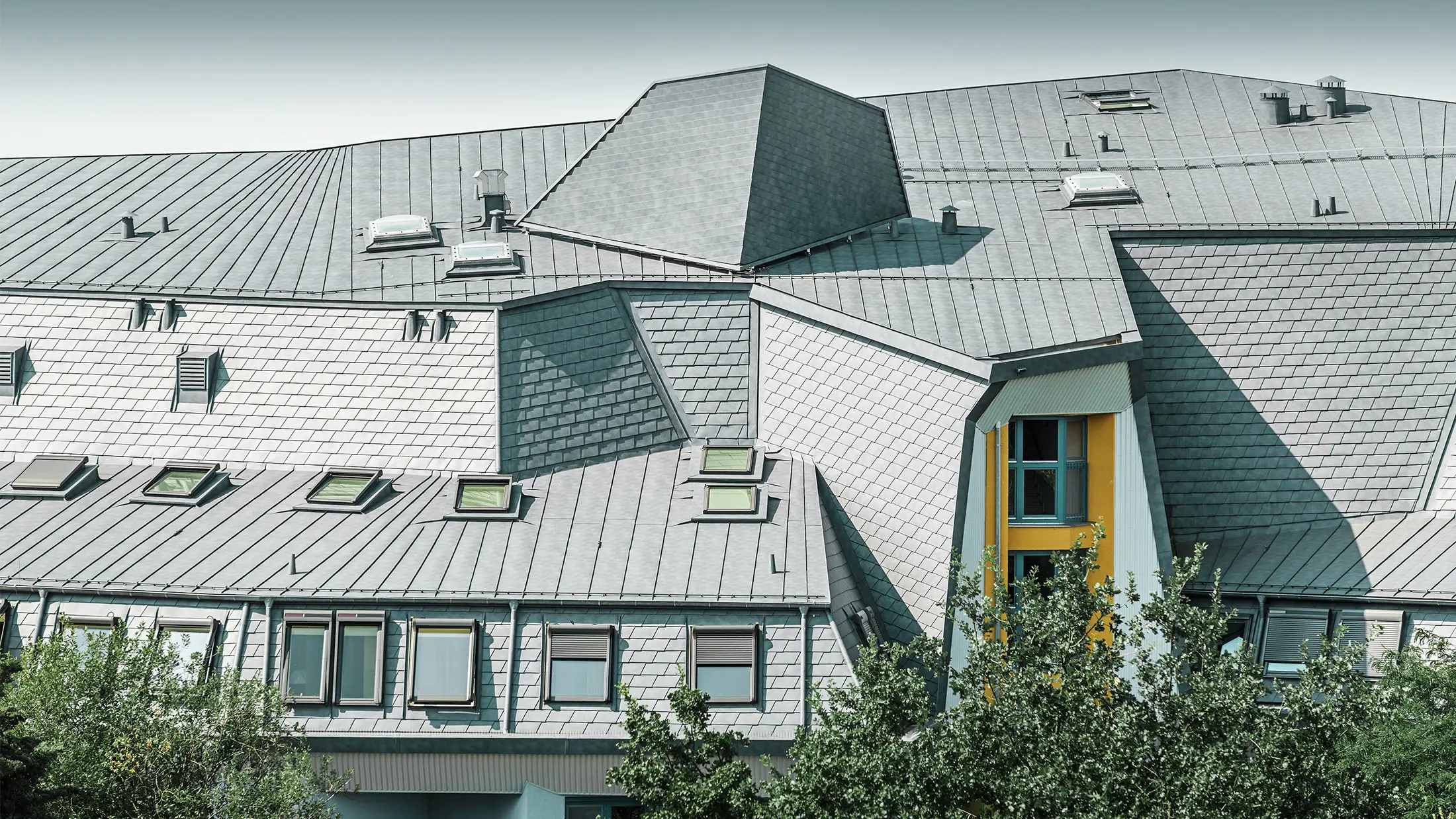

Un autre défi de planification pour Andreas Geipel et les artisans expérimentés était la surface de toit s’étendant sur trois étages et les différentes pentes de toit de seulement quelques degrés jusqu’aux surfaces abruptes au niveau des zones de transition entre étages. Il souligne : "En combinant les différentes structures de Prefalz et les bardeaux de toiture PREFA dans la couleur légèrement marbrée P.10 gris pierre, nous avons réussi à mettre en valeur l’architecture organique du toit, sur une superficie de plus de 4 300 m². Même les plus petits recoins pouvaient être ainsi revêtus de manière très esthétique."

Une évacuation d'eau sophistiquée

Afin d'évacuer les énormes masses d’eau qui générées lors de fortes pluies, un concept distinct a été préalablement développé, ce qui a également eu un effet sur la disposition des bacs. L’eau des surfaces de toit supérieures est correctement dirigée vers la gouttière principale inférieure, qui est constitué d’une tôle d’aluminium de 2 mm d’épaisseur et garantit une étanchéité durable.

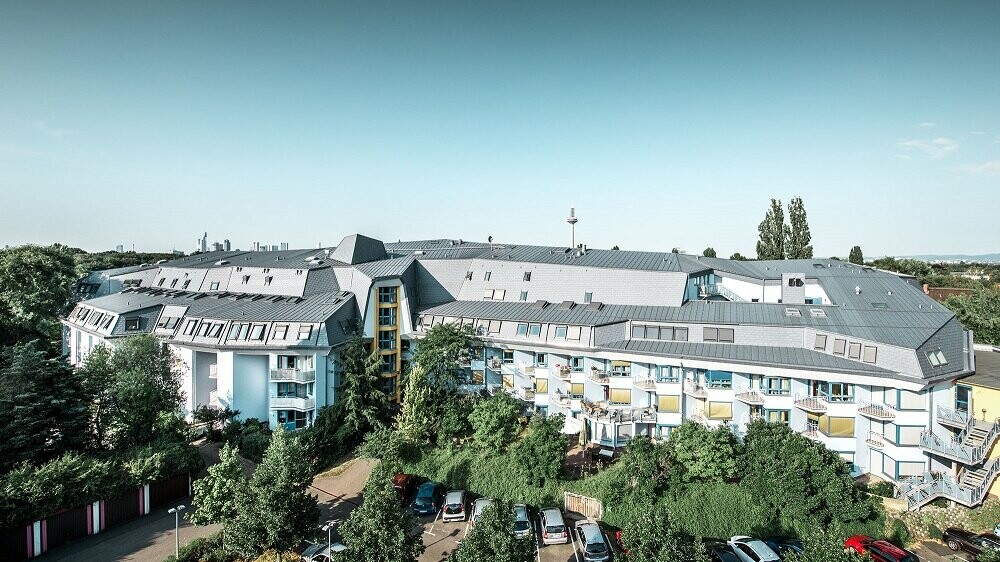

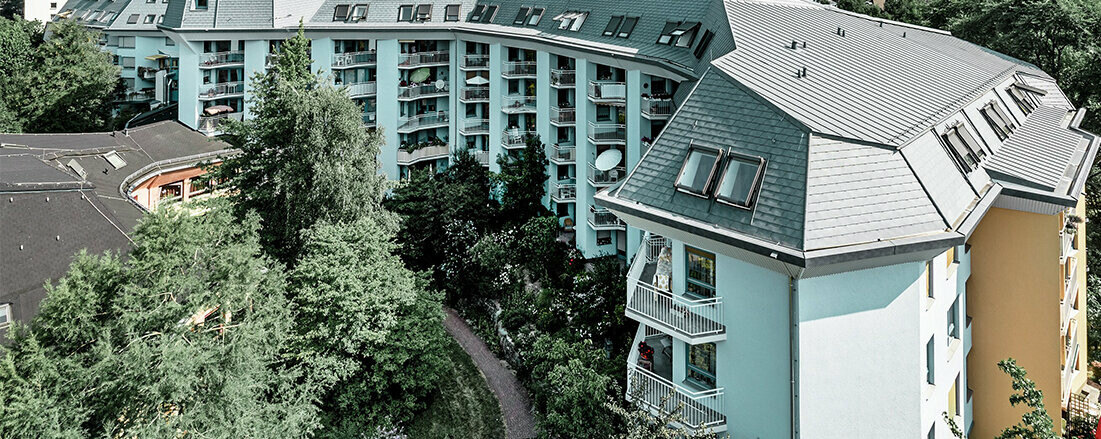

Grand bâtiment d’habitation consacré à l’accueil des personnes âgés, recouvert de bardeaux de toiture et Prefalz PREFA couleur gris pierre, avec de nombreux balcons.

Vocation et métier

Dans ses projets, Andreas Geipel suit toujours un style architectural organique. Cette attitude implique qu’il travaille principalement pour des personnes et des organisations qui lui ressemblent. Depuis la fin de ses études à l’Université Alanus d’Alfter/Bonn, des bâtiments pour plus de 20 écoles Waldorf indépendantes, des maisons de retraite ainsi que de nouveaux bâtiments et des conversions d’institutions sociales ont été construits selon ses plans dans toute l’Allemagne et le nord de la Suisse. Ce faisant, il place toujours les personnes, les matériaux de construction naturels et la durabilité au centre de son travail.

Aja Textor-Goethe Haus - Détails

Pays :

Allemagne

Projet, lieu :

Aja Textor-Goethe Haus, Frankfurt-sur-le-Main

Catégorie :

Rénovation

Architecte :

Andreas Geipel – Architekturbüro BauAtelier GbR

Réalisation :

Ruhland

Matériau :

Prefalz

Bardeau de toiture DS.19

Couleur :

P. 10 gris pierre
