Toitures cintrées, extensions de toitures à la structure compliquée, toits en coupole ou toitures de grande dimension — avec PREFALZ, les possibilités de personnalisation sont quasi illimitées. L’excellente qualité du revêtement n’est en rien affectée par le façonnage du produit : PREFALZ est disponible en de nombreuses couleurs standard avec, au choix, une finition lisse ou stucco.
Les bandes PREFALZ sont également idéales comme bandes complémentaires pour les petits formats PREFA – adaptés à divers raccordements et abergements dans les dimensions 0,70 × 1 000 mm (rouleau de 60 kg).
Selon la norme EN 13501-1, les toitures PREFALZ en aluminium appartiennent à la classe de réaction au feu « A1 » ; c’est-à-dire qu’elles sont non inflammables. Plus d'informations sur la protection incendie ici.
Avantages de Prefalz
Polyvalent
toits cintrés incurvés aux extensions de toitures à la structure compliquée, toits en coupole, toits classiques à pignon ou toitures de grande dimension
facile à façonner, extrêmement résistant
facile à façonner, même par des températures extérieures extrêment basses
Garantie de 40 ans
sur le matériau et la couleur pour les produits avec surface P.10
Protection incendie
Prefalz non inflammable (A1)
Polyvalent
toits cintrés incurvés aux extensions de toitures à la structure compliquée, toits en coupole, toits classiques à pignon ou toitures de grande dimension
facile à façonner, extrêmement résistant
facile à façonner, même par des températures extérieures extrêment basses
Garantie de 40 ans
sur le matériau et la couleur pour les produits avec surface P.10
Protection incendie
Prefalz non inflammable (A1)
Système complet
un grand choix d'accessoires coordonnés, garantissant la sécurité et la longévité du système
De nombreuses possibilités de personnalisation
très large choix de couleurs standard ainsi qu'une finition lisse et stucco, adaptée au système complet PREFA
Écologique
L’aluminium est recyclable à 100 %, sans perte de qualité
Longue durée de vie
L'aluminium ne rouille pas
Système complet
un grand choix d'accessoires coordonnés, garantissant la sécurité et la longévité du système
De nombreuses possibilités de personnalisation
très large choix de couleurs standard ainsi qu'une finition lisse et stucco, adaptée au système complet PREFA
Écologique
L’aluminium est recyclable à 100 %, sans perte de qualité
Longue durée de vie
L'aluminium ne rouille pas

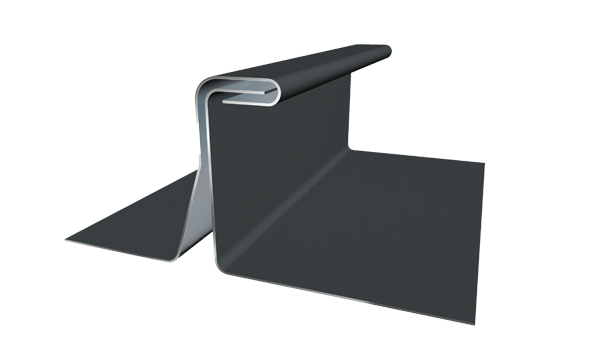

Détails des agrafes
Dans le cas des couvertures à joints debout, les bacs pré-profilés ou repliées sont rabattus, afin de former un raccord étanche à la pluie. Pour les façades, on utilise principalement le joint debout et pour les toitures, le joint debout double agrafe. Les deux illustrations suivantes représentent les coupes transversales du joint debout et du joint debout double agrafe :
Systèmes de pose et types de couverture
Les bandes PREFALZ, également appelées bacs, sont fabriquées sur des profileuses à partir de feuillards.
Ces bacs peuvent être fabriqués jusqu'à une longueur de 12 m grâce à l'utilisation de pattes coulissantes. En prenant les mesures supplémentaires appropriées, il est également possible de fabriquer des bacs plus longs Les bacs longs permettent une pose simple, sûre et économique de la couverture sur le toit. Les bacs peuvent avoir des largeurs toujours identiques ou, dans certains cas particuliers, différentes.
Les bacs, interrompus par des agrafes transversales, sont posés parallèlement à l’égout ou parallèlement au rampant. Ils sont souvent utilisés dans les bâtiments exposés à une pression du vent particulièrement forte ou également pour des raisons esthétiques.
Conseil d'expert: pour les toitures à faible inclinaison à partir de 3°
Les toitures réalisées en PREFALZ se distinguent par leur extrême stabilité et leur très longue durée de vie. Ce produit est idéal pour les toits à très faible pente* (à partir de 3°) et peut même être posé sans problème lorsque les températures extérieures sont basses.
* Respecter les normes et règles techniques spécifiques à chaque pays.
Aperçu des couleurs PREFALZ
PREFALZ propose une large gamme de couleurs standard, principalement en qualité P.10, avec une garantie de couleur de 40 ans. Le revêtement couleur est appliqué et cuit en plusieurs étapes selon le procédé dit de coil-coating. Cela rend la couche de peinture façonnable et très résistante aux intempéries.
Aperçu de la couleur (19)
Couleur |
Désignation |
~ RAL |
|

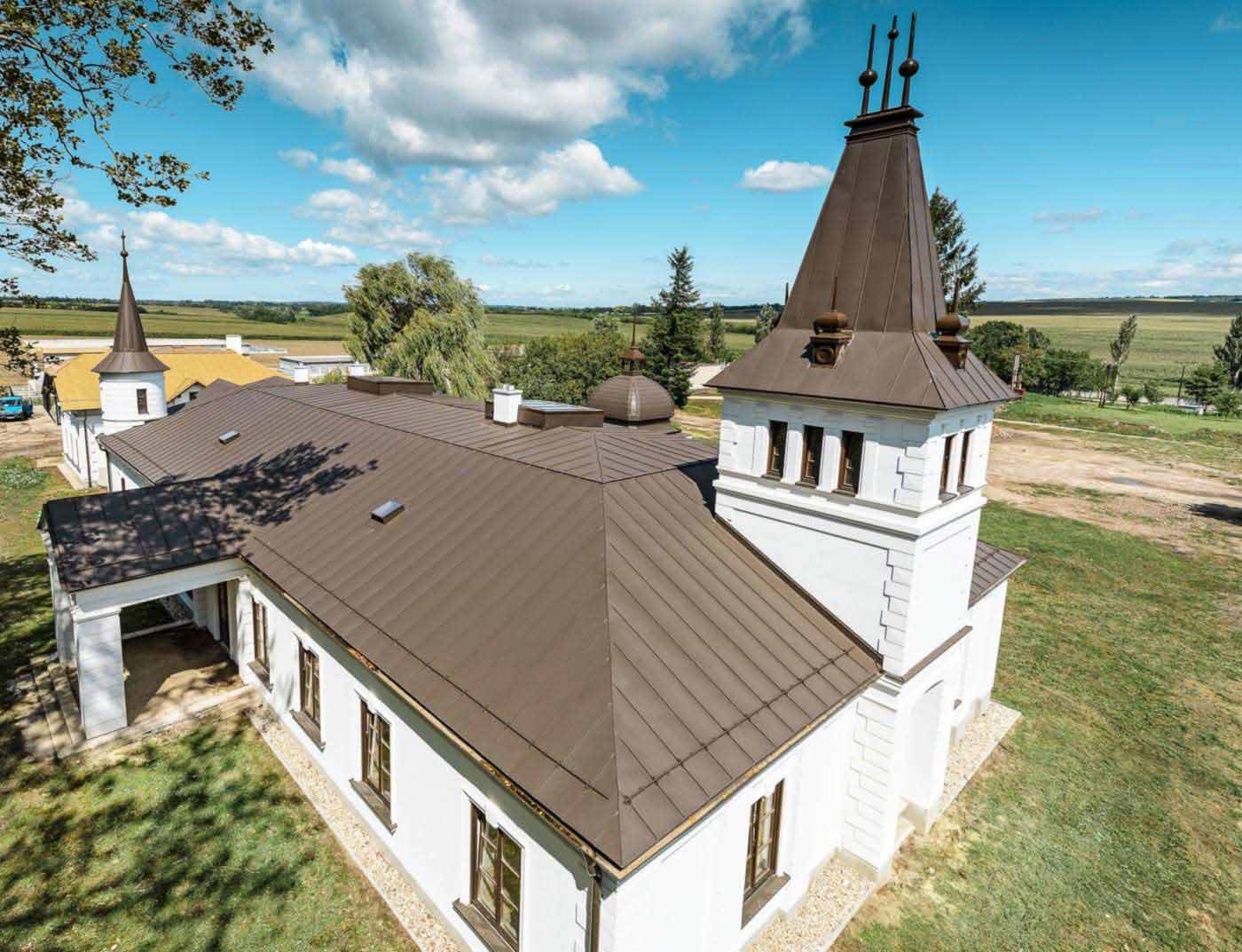

P.10 brun |
7013 |
|
P.10 anthracite |
7016 |
|
P.10 noir |
9005 |
|
P.10 rouge tuile |
8004 |
|
P.10 rouge oxyde |
3009 |
|
P.10 vert mousse |
6005 |
|
P.10 gris souris |
7005 |
|
P.10 gris de zinc |
7030 |
|

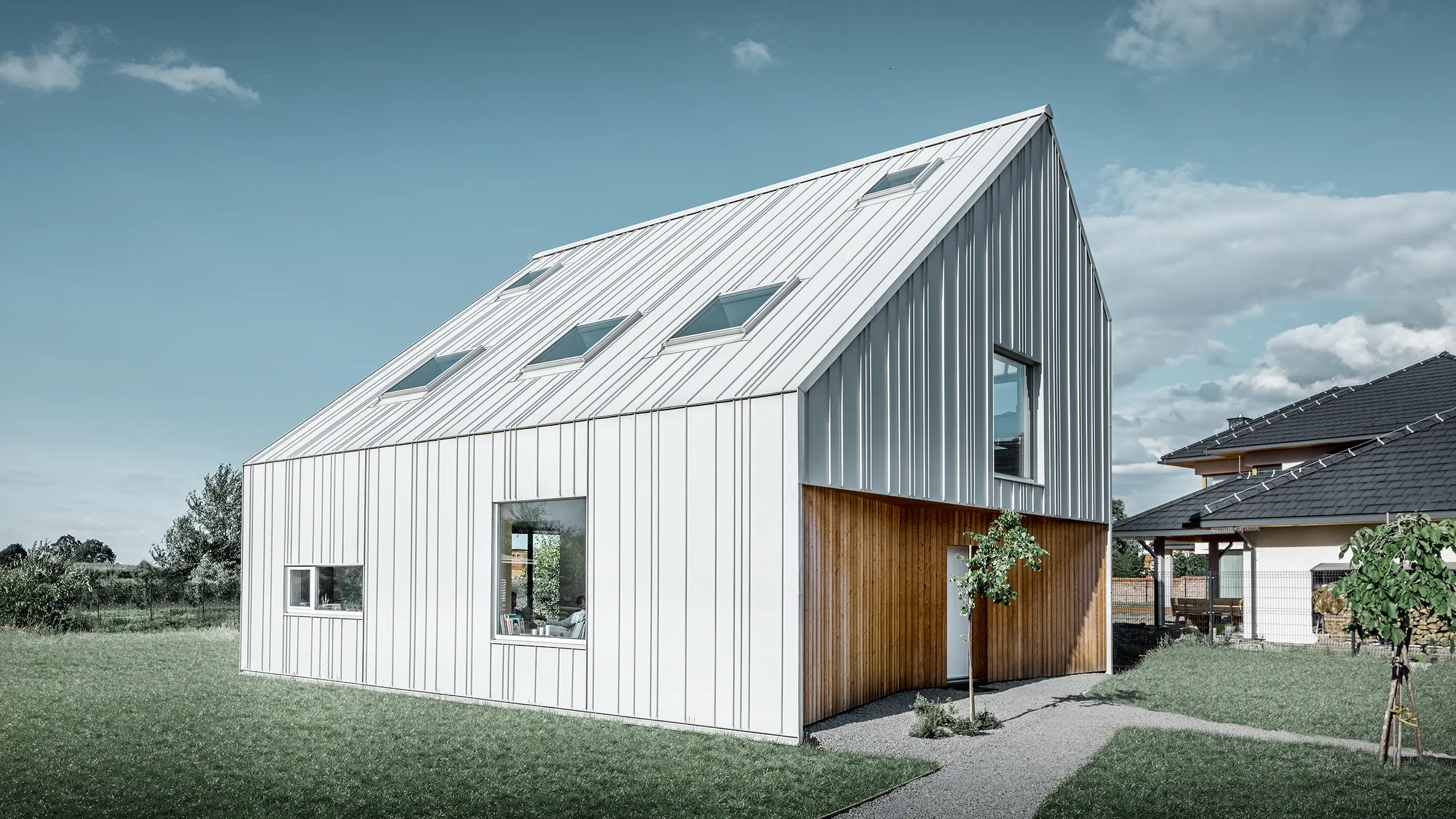

P.10 blanc prefa |
9002 |
|
P.10 brun noisette |
8019 |
|

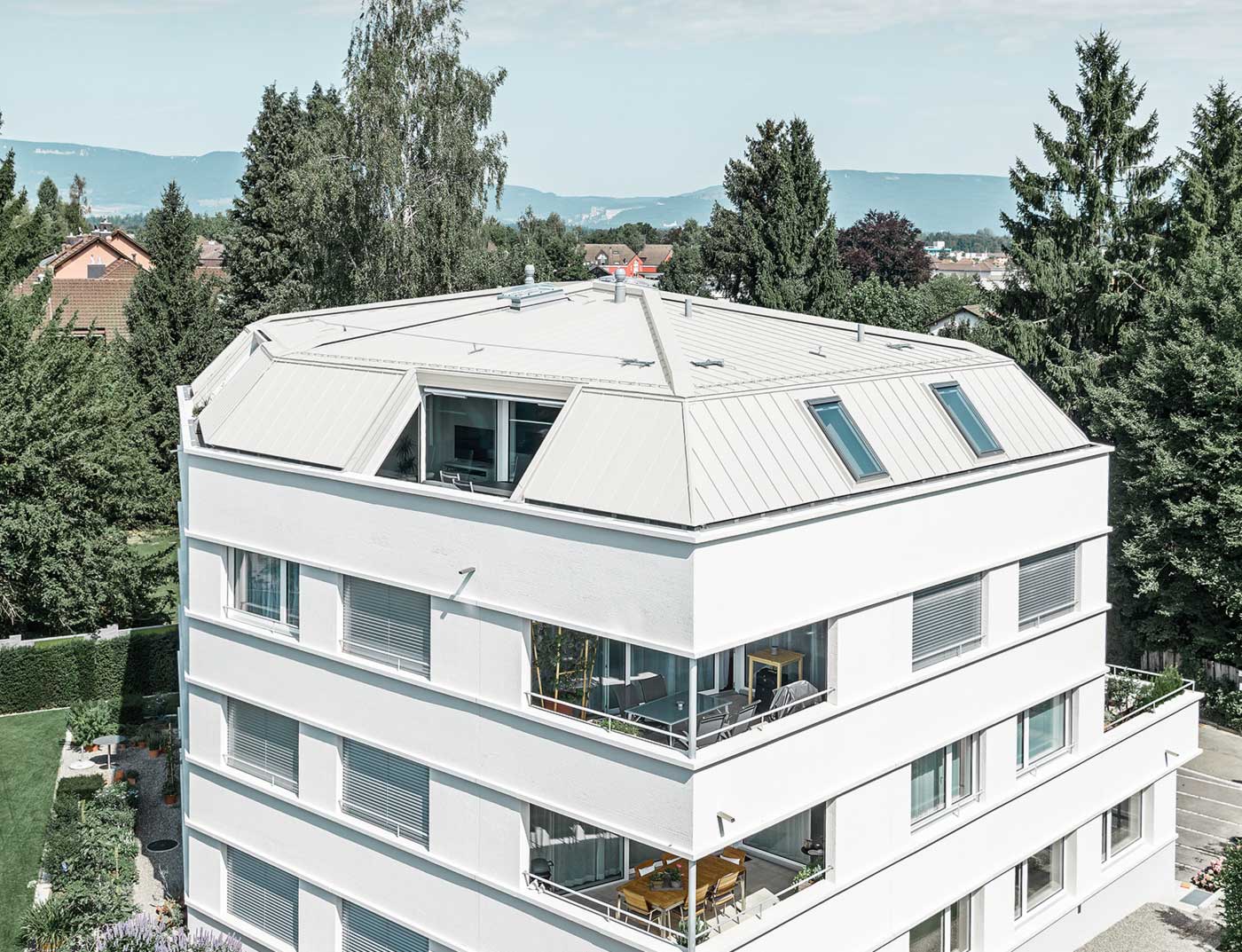

P.10 blanc pur |
9010 |
|
P.10 gris sombre |
7043 |
|
P.10 gris pierre |
7031 |
|
argent métallisé |
9006 |
|
aluminium naturel |
|
|
gris noir |
7022 |
|
bronze |
7048 |
|

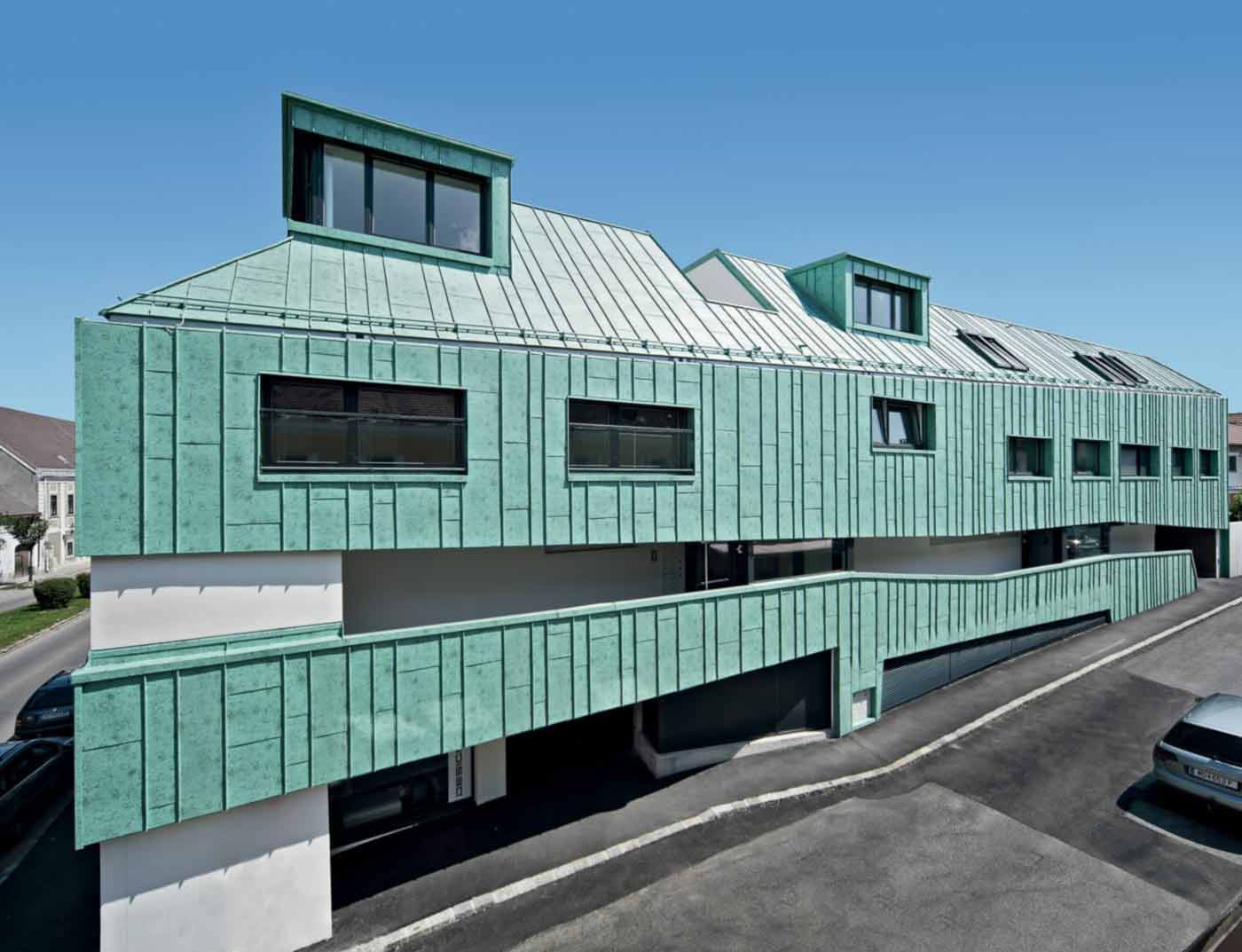

P.10 vert-de-gris |
6027 |
|
gris quartz |
7042 |
Remarques
- Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
- Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface.
- Aluminium naturel: La garantie ne s’applique pas aux éventuels changements d’aspect de la surface qui résulteraient de la mise en œuvre des produits PREFA ou des impacts climatiques. Veuillez consulter la notice d’information.
- Des différences de couleur peuvent apparaître pour les couleurs métallisées.
- Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.

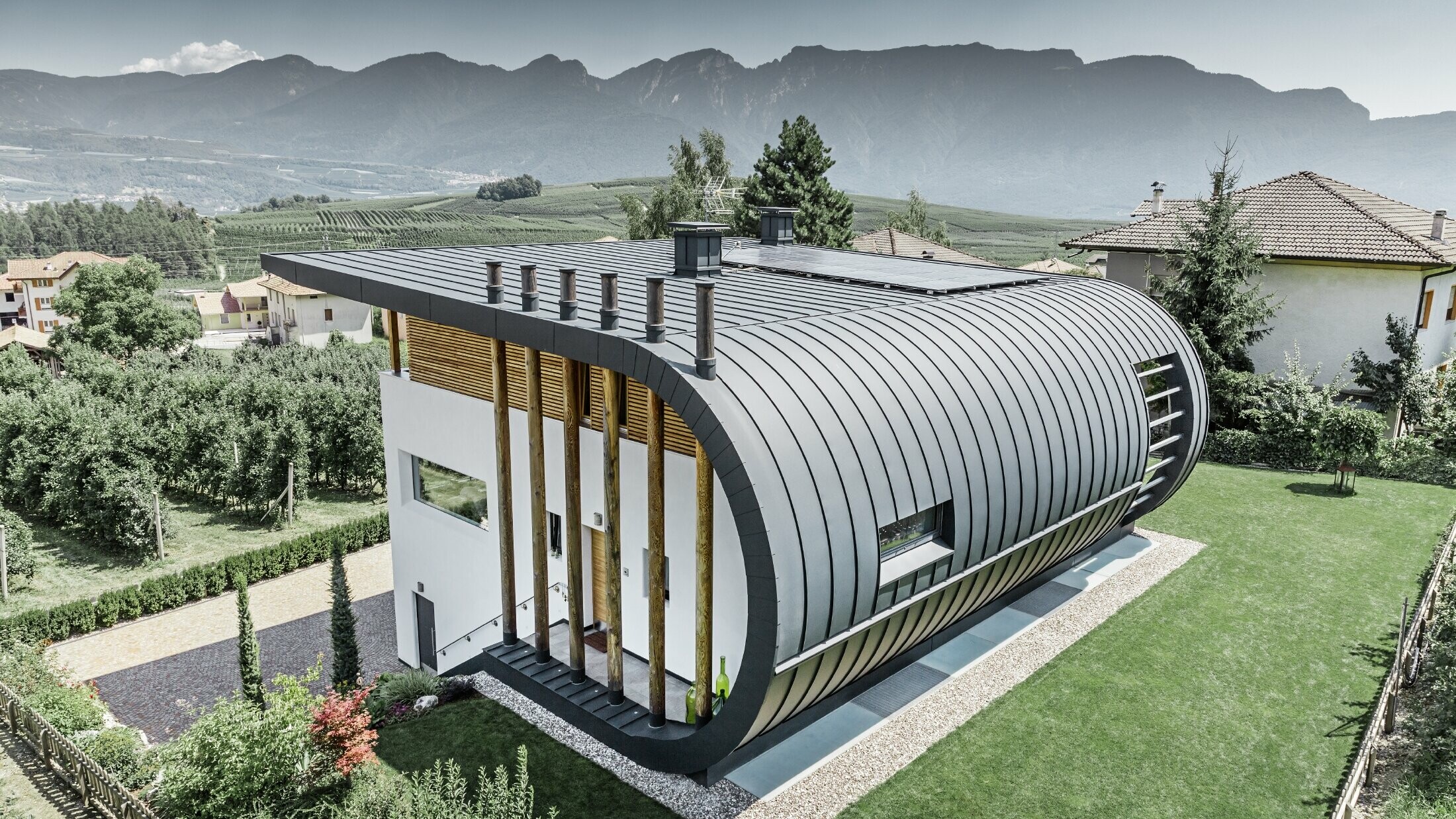

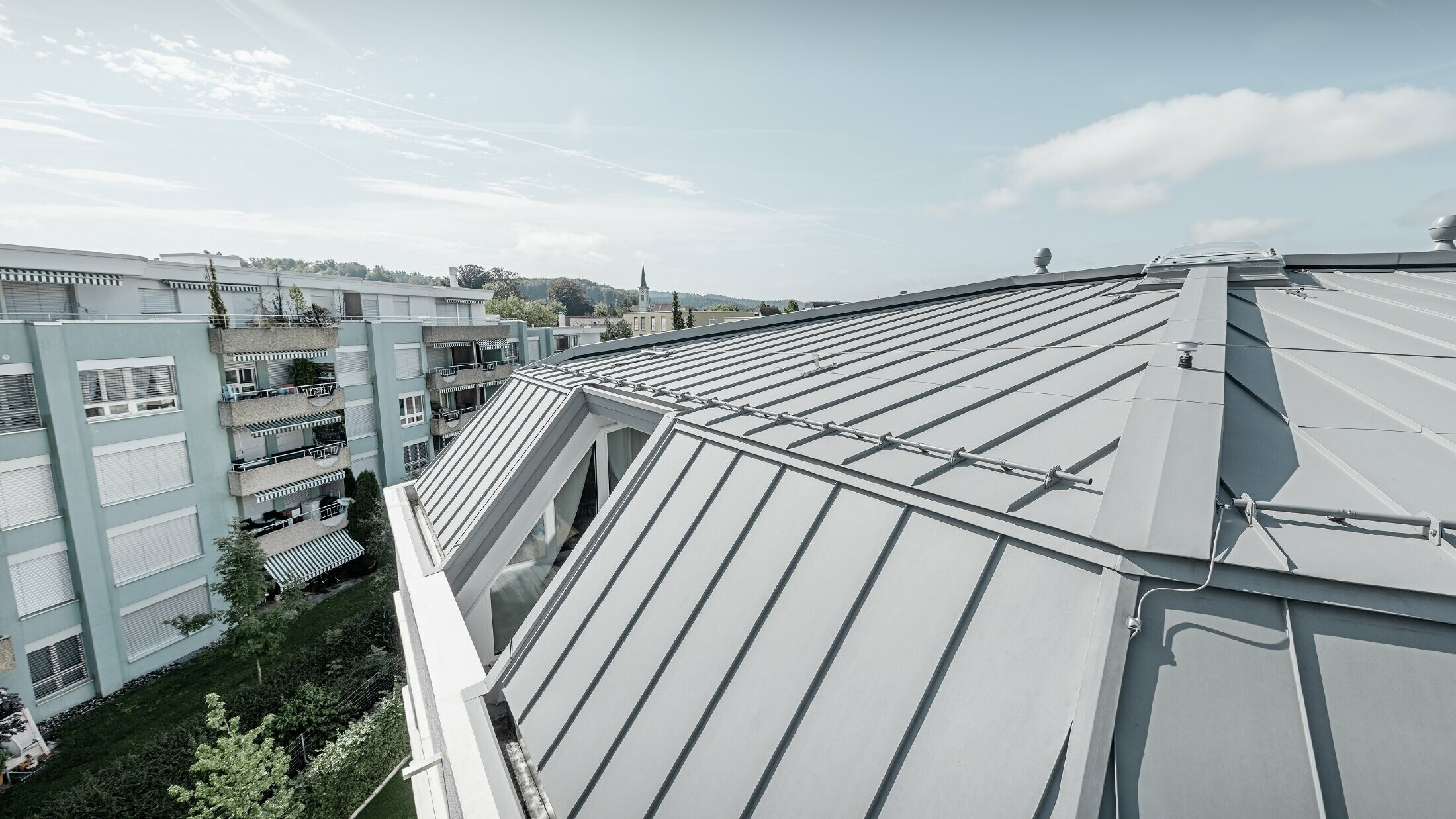

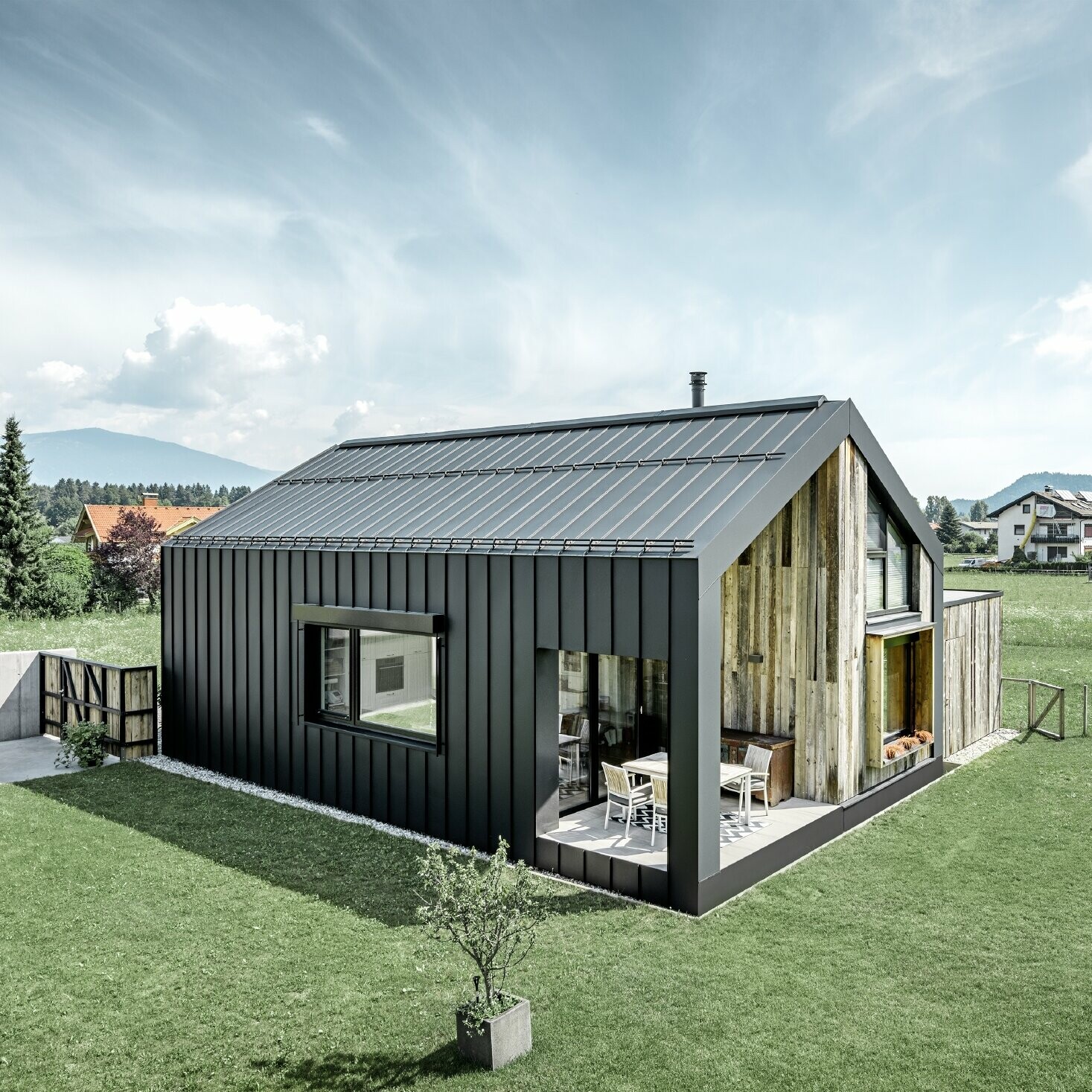

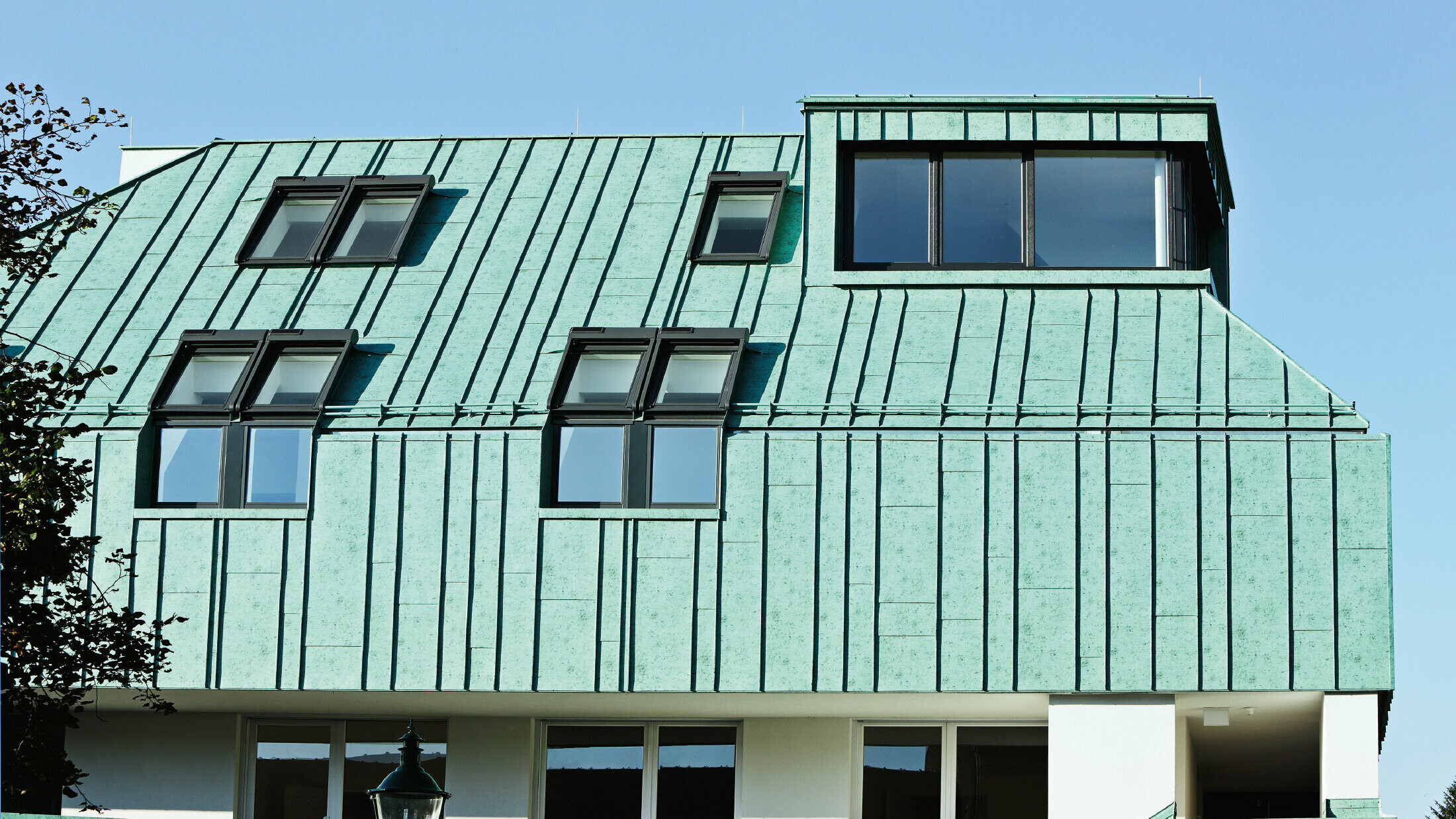

Laissez-vous inspirer par les projets de toitures déjà réalisés avec PREFALZ.
La technique à joints debout est un classique dans le domaine des couvertures de toitures métalliques. Cette technique permet de couvrir toute l’enveloppe du bâtiment, c’est-à-dire le toit et la façade, donnant ainsi l'impression d'un seul ensemble. Grâce au grand choix de couleurs et à la diversité des bacs, dont la largeur peut être identique ou variable et dont la forme peut également être conique, cette technique offre une grande liberté de conception.
PREFALZ est également utilisé pour tous les détails des toitures petit format PREFA, tels que les abergements de cheminées, les couvertines, les rives etc.
Nous avons regroupé ici plus de conseils pour le choix de la bonne couverture de toit. Vous trouverez encore plus d’inspiration dans la galerie de références ou la galerie de rénovation.
Construit en 1974, le refuge de montagne Sonn’Alm sur le Wurzeralm à Spital am Phyrn (Haute-Autriche) est exposé aux conditions climatiques extrêmes en quelques secondes. La toiture est sollicitée par des vents pouvant atteindre 200 km/h. Pour la rénovation du toit, le maître d’ouvrage Ferdinand Stadlmayer a donc opté pour la toiture à joint debout double agrafe de PREFA, nécessitant peu d’entretien et capable de résister même aux hivers les plus rigoureux. Le ferblantier-couvreur Peter Wilz de l’entreprise de couvertureRohregger à Steyrling en est également certain : PREFA est un toit pour l’éternité. Cette promesse est étayée par une garantie de 40 ans sur le matériau et la couleur.
Avez-vous d’autres questions sur la toiture PREFA ?
En raison de leur faible poids, les tuiles, bardeaux de toiture, losanges de toiture et panneaux FX.12 PREFA sont parfaitement adaptés au recouvrement de toitures anciennes existantes. Le montage sur des matériaux de couverture existants, tels que bardeaux bitumineux ou bandes bitumineuses, peut s’effectuer très rapidement. Les conditions nécessaires à un possible recouvrement sont l’intégralité de la sous-construction, l’inclinaison correcte du toit, ainsi que les exigences des principes physiques de construction !
Les toitures PREFA font apparaître une différence de bruit de 2 à 4 dB par rapport aux toitures en fibrociment ou en tuiles, différence que l’oreille humaine peine à percevoir.
Une isolation phonique permettant de réduire encore davantage les émissions sonores recouvre les tuiles, bardeaux et losanges de toiture (petit format) PREFA. Cette isolation phonique permet de compenser la différence de bruit évoquée plus haut et de réduire à un minimum la fréquence du bruit de tôle.
Selon la norme ÖVE/ÖNORM EN 62305-3, applicable en Autriche, les toitures métalliques sont définies comme étant des composants naturels du système de protection contre la foudre. Les bandes lisses PREFA (Prefalz et Falzonal) sont ainsi admises en tant que composants naturels du dispositif de capture et les éléments de toiture PREFA (tuiles, bardeaux, panneaux de toiture et losanges) en tant que conducteurs de descente naturels du système de protection contre la foudre (mise en place d'un dispositif de capture supplémentaire et raccordement par serrage à la terre).
Les produits de toiture et de façade PREFA (petits Formats, Prefalz et Sidings) sont classifiés selon la norme NF EN 13501-1 dans la classe de réaction au feu « A1 » – Incombustible. La classe de réaction au feu A1 signifie que les produits confectionnés en aluminium sont incombustibles. Vous trouverez ici de plus amples détails sur la protection incendie.
Les toitures PREFA avec surface stucco sont insensibles aux petits grêlons. En cas d’averse de grêle extrême, comme avec tous les autres matériaux de couverture, certains dommages fonctionnels sur la toiture ne sont pas à exclure. Toutefois, même en cas de chutes de grêle extrêmes, la toiture PREFA ne sera très certainement pas transpercée.
Avec le nombre croissant d’utilisateurs de téléphones portables, la question de la protection électromagnétique contre le rayonnement émis est souvent posée. Comme chaque liaison radio nécessite un dispositif d’émission et un de réception, le nombre d’antennes est en constante augmentation dans les zones habitées. C’est la raison pour laquelle nos produits (toiture et façade) ont été soumis à une expertise relative à la « protection électromagnétique », réalisée par l’Université de l’Armée allemande de Munich – Département Électronique.
Informations techniques sur PREFALZ
Matériau |
aluminium prélaqué de 0,7 mm d’épaisseur |
|---|---|
Dimensions standard |
PREFALZ pour toitures : 0,7 × 500 mm et 0,7 × 650 mm |
Poids |
env. 1,89 kg/m² |
Pente de toit minimum* |
3° (env. 5%) * Respecter les règles professionnelles et les normes nationales. |
Sous-construction et couche de séparation* |
pose sur voligeage jointif (épaisseur minimum : 24 mm) ; couche de séparation si nécessaire |
Fixation |
pattes fixes et pattes coulissantes standard inox de PREFA selon la nature du support |
Attention: Il faut impérativement éviter de mélanger les bacs PREFALZ avec des bacs en aluminium colorés d'autres fabricants, ainsi qu'avec des bacs FALZONAL® de couleur supposée identique, à cause des différences de qualité des revêtements et des futures différences de farinage. C'est indispensable si vous voulez profiter d'une façade à l'apparence harmonieuse même après de nombreuses années. Cela vaut également pour les encadrements, acrotères et autres.

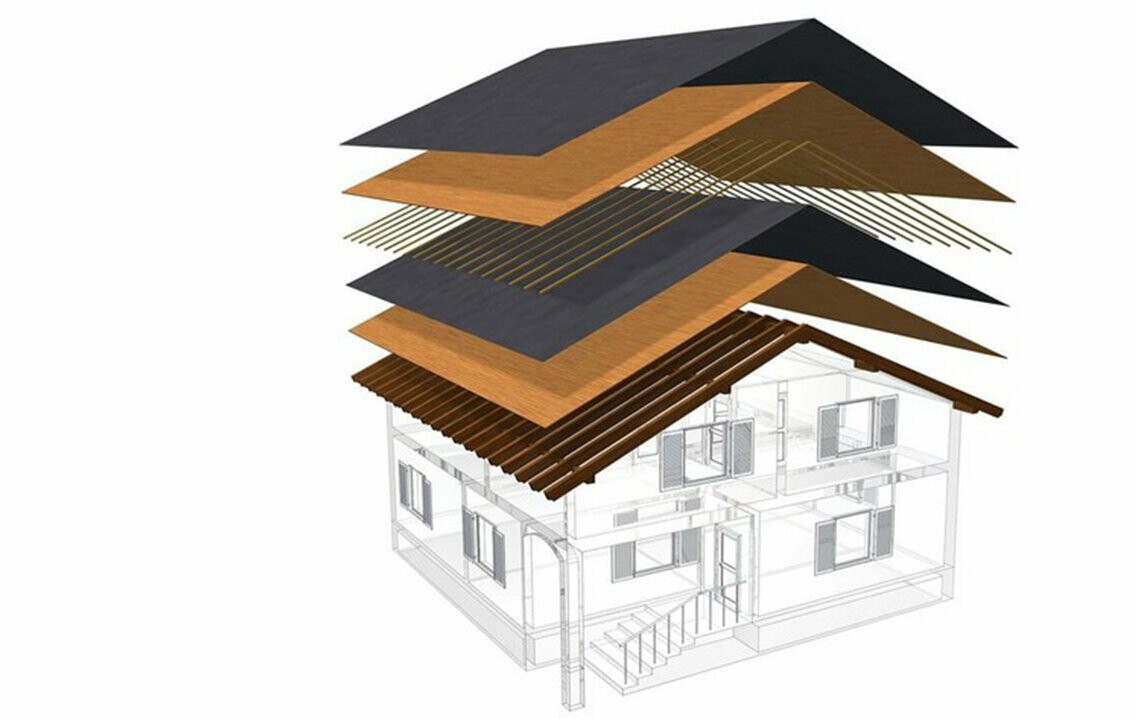

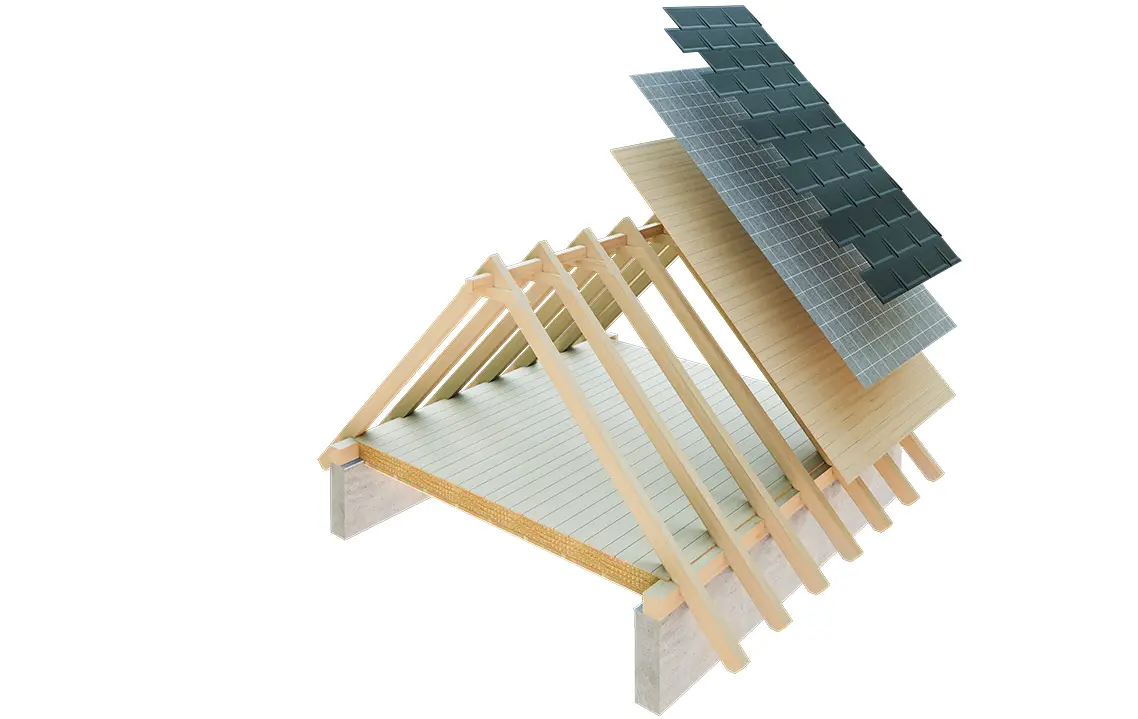

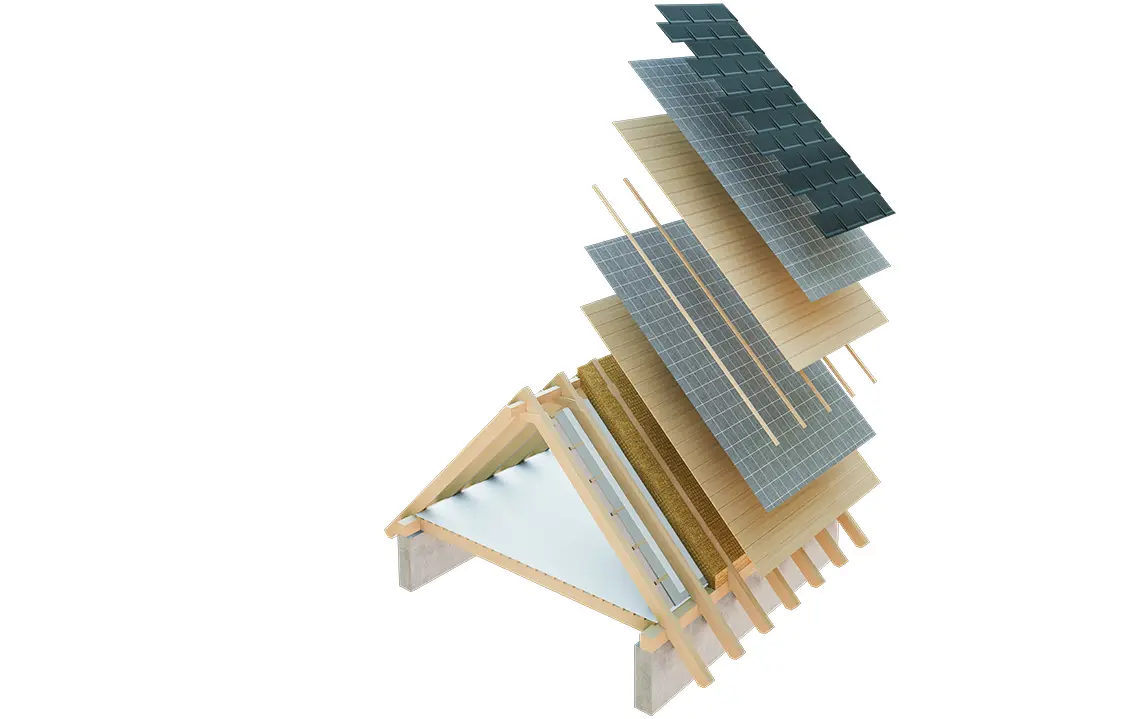

Structure de la toiture
Les toitures en aluminium PREFA sont dotées d'une sous-structure ventilée, dans laquelle la couverture et la couche d’isolation thermique sont séparées par un espace ventilé. Cela permet notamment d’évacuer l’humidité engendrée par la condensation.

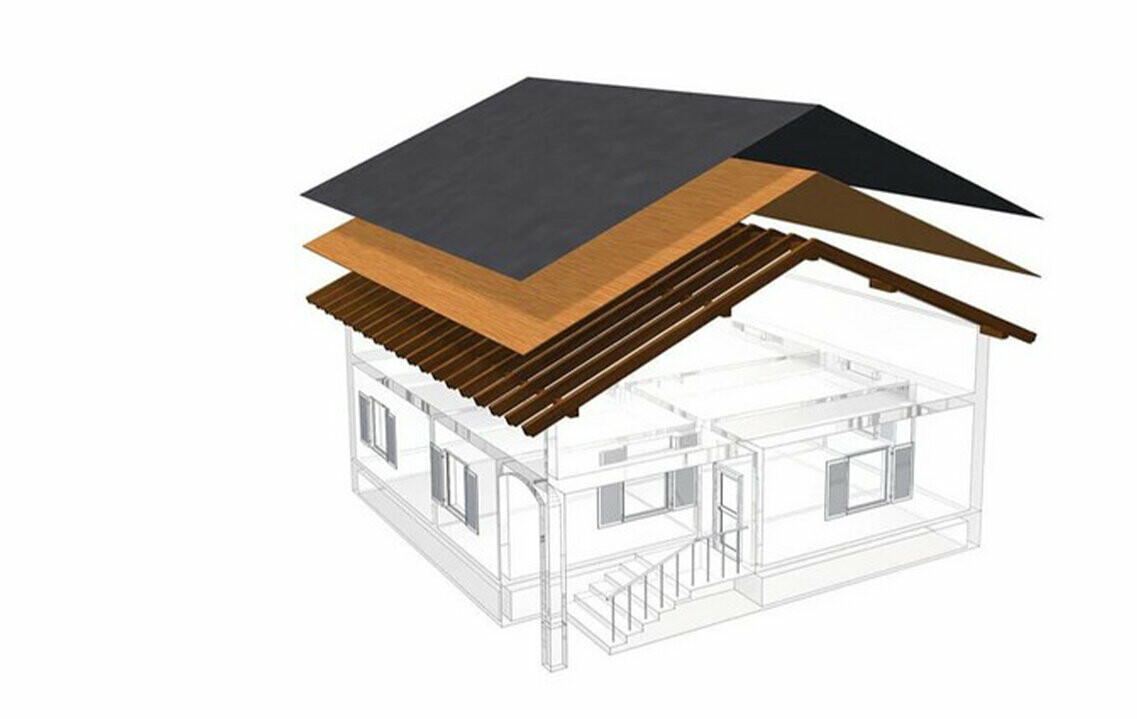

Généralement, c’est la couverture qui est ventilée, comme le montre la première illustration. Mais il peut également arriver que l'ensemble des combles le soit (deuxième illustration).
Couches de séparation
Des couches de séparation disposées juste au-dessous de la couverture de toit peuvent remplir diverses fonctions. Il faut donc déterminer dès la phase d'étude, si l'on utilise une couche de séparation et si oui, laquelle.
Les couches de séparation peuvent :
- protéger le voligeage ou les panneaux dérivés du bois de l’humidité pendant la phase de construction.
- améliorer l’isolation acoustique (= découplage acoustique).
- compenser de légères inégalités dans la structure du toit.
- améliorer la capacité de glissement en cas de dilatation et de contraction thermiques.
- protéger la face inférieure des éléments métalliques contre les effets alcalins néfastes et les produits de préservation du bois.
- protéger la couverture et la sous-structure des infiltrations d’eau.
Selon la fonction qu’une couche de séparation doit assurer, il convient de choisir un produit approprié en accord avec les fabricants des couches de séparation. Si la couche de séparation fixée doit apporter une isolation phonique supplémentaire par exemple, il est recommandé d’utiliser des couches de séparation bitumineuses plus épaisses et plus lourdes (par ex. BauderTOP UDS 3 NK ou équivalente). Si la couche de séparation sert « uniquement » à protéger la sous-structure pendant la phase de construction, une couche de séparation bitumineuse plus fine peut être utilisée (par ex. BauderTOP TS 40 NSK ou équivalente).
Conseil d'expert: PREFALZ 500 pour toits monopente
Les toits monopente avec couverture à joint debout double agrafe peuvent être bruyants lorsque le vent souffle fort. Dans ce cas, nous recommandons d’utiliser PREFALZ avec une bande de 500 mm de large, ainsi que l’installation d’une couche de séparation bitumineuse. Des mesures d’isolation acoustique adéquates doivent être prises dès la phase d'étude de la structure du toit.

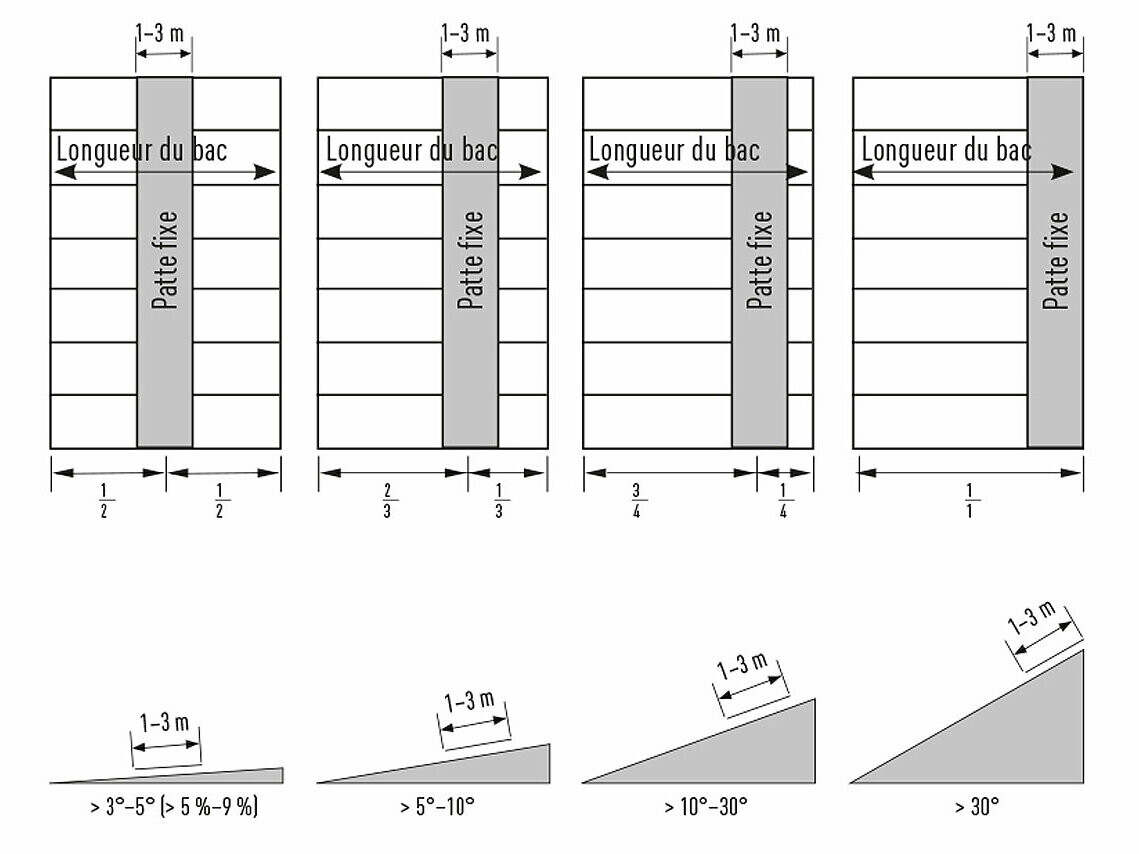

Conseils pour la réalisation d'un joint debout
La zone des pattes fixes mesure entre 1 et 3 mètres de longueur, en fonction de la longueur du bac. Le positionnement de la zone des pattes fixes doit en principe être choisi en fonction de la pente du toit – voir la figure et tableau correspondant. Les pénétrations ou la forme du toit peuvent avoir une influence sur le positionnement de la zone des pattes fixes. Dans la zone des pattes fixes, les espaces présentant une situation différente doivent être délimités au moyen de joints de dilatation.
Pente de toit |
Positionnement de la zone des pattes fixes |
> 3°–5° (> 5–9 %) |
au centre du bac |
> 5°–10° (> 9–18 %) |
dans le tiers supérieur du bac |
> 10°–30° (> 18–58 %) |
dans le quart supérieur du bac |
> 30° (> 58 %) |
à l’extrémité supérieure du bac |
Étude et mise en œuvre
Nos couvreurs et architectes trouveront ici des appels d’offres ainsi que des informations sur le joint debout PREFALZ en téléchargement. Dans la zone de service, vous trouverez la fiche d’information sur les abergements de cheminées avec PREFALZ, les guides de pose des supports de chemin de circulation pour PREFALZ, les instructions de montage pour les supports solaires Vario de PREFALZ ainsi que les vidéos de pose PREFALZ. Vous trouverez de plus amples informations sur la pose dans le guide de pose PREFALZ. L'espace service n'est accessible que pour les entreprises partenaires : veuillez préparer vos données d’accès. Vous n’avez pas encore de données d’accès ? Dans ce cas, veuillez vous adresser à notre responsable régional des ventes.
A noter notamment pour nos cabinets d’architectes et bureaux d’études: Vous trouverez également les données 3D et BIM ainsi que les textures de nos produits, ici: étude numérique
Textes pour appels d'offres
Accessoires pour toitures PREFALZ
Pour fixer les couvertures à joint debout, il faut utiliser des pattes avec des clous, des vis ou des rivets en acier inoxydable. Afin d’assurer une protection suffisante contre le glissement de la neige sur les couvertures à joints debout, on utilisera des brides de maintien avec passages de tubes et crochets pour glace. Ces accessoires et d’autres, tels que le gel d'étanchéité PREFA, font partie de notre système complet PREFA.
Vous trouverez une liste complète et détaillée des accessoires dans notre liste de prix.
Patte inox fixe (à visser)
Ne pas utiliser sur la façade en combinaison avec les vis spéciales pour la sous-structure en aluminium et en acier !
Patte coulissante standard inox (à visser)
Longueur de bac jusqu'à 12 m. Ne pas utiliser sur la façade en combinaison avec les vis spéciales pour la sous-structure en aluminium et en acier !
Patte longue coulissante inox (à visser)
Longueur de bac de 12 à 15 m. Ne pas utiliser sur la façade en combinaison avec les vis spéciales pour la sous-structure en aluminium et en acier !
Patte inox fixe (à clouer)
-
Patte coulissante standard inox (à clouer)
Pour des longueurs de bac allant jusqu’à 12 m
Patte longue coulissante inox (à clouer)
Pour des longueurs de bac comprises entre 12 m et 15 m
Patte inox fixe en v
-
Patte inox coulissante en v
Pour des longueurs de bac allant jusqu’à 12 m

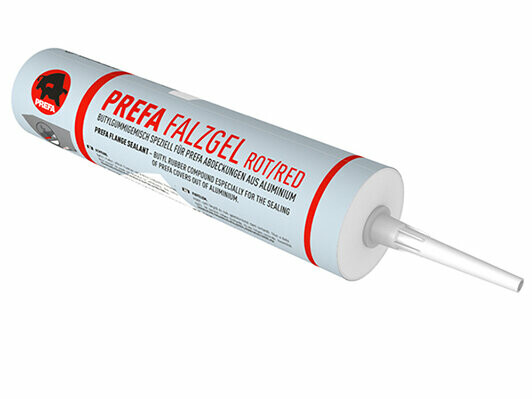

Gel d’étanchéité
en cartouche ou en sachet

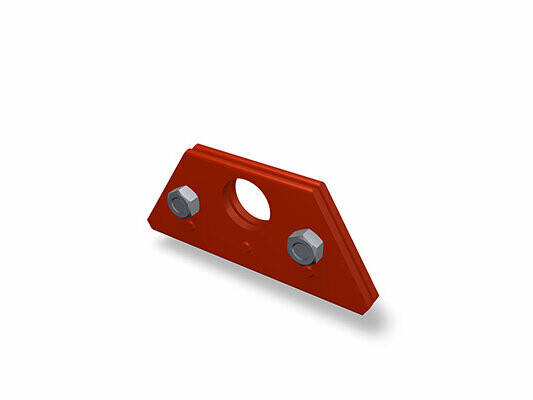

Bride (simple)
Pour tubes pare-neige Ø 28 mm

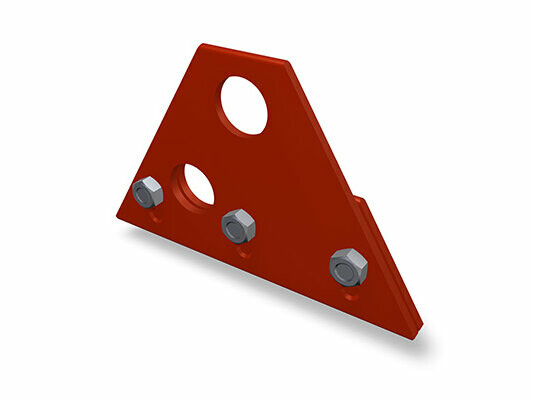

Bride (double)
Pour tubes pare-neige Ø 28 mm

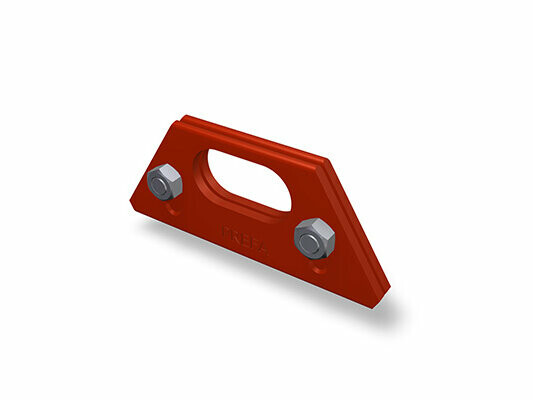

Bride simple avec trou oblong
Pour tubes pare-neige Ø 28 mm

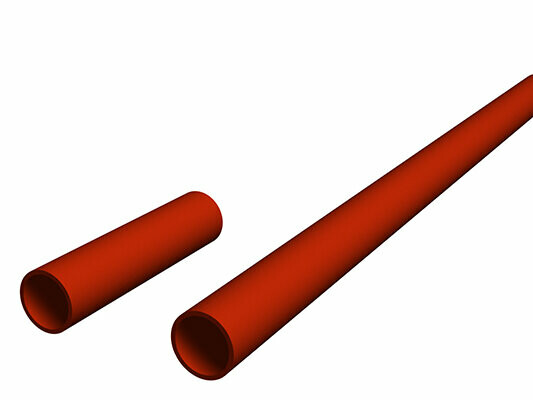

Tuyau
Pour brides de maintien; 28 × 2 × 3.000 mm,

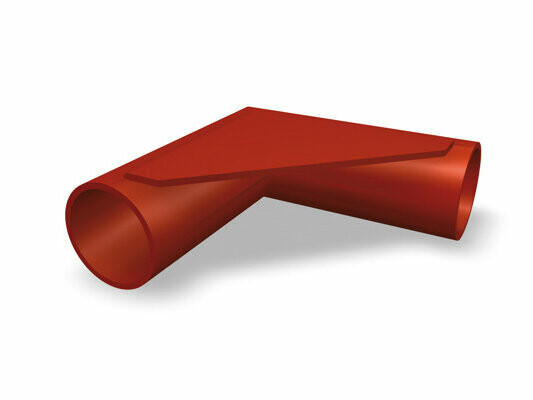

Pièce d’assemblage d’angle
Pour tube 28 × 2 mm

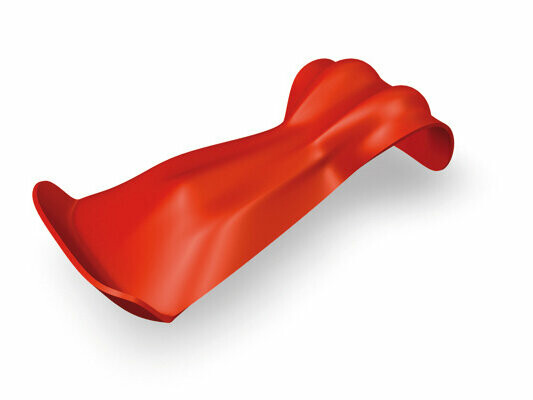

Crochet à glace
Pour tube 28 × 2 mm
Support solaire Sunny
Pour tous les produits PREFA petit format ainsi que les joints debout

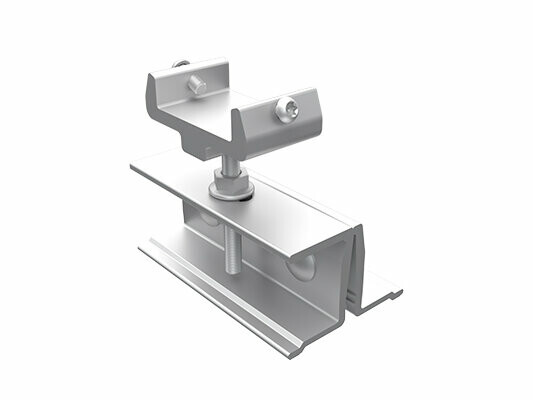

Support solaire Prefalz vario
Pour couvertures à joints debout PREFA avec agrafes d’une hauteur de 25 mm. Avec ou sans connecteur. Uniquement pour les rails de support PREFA, non compatible avec les produits de fabricants tiers.

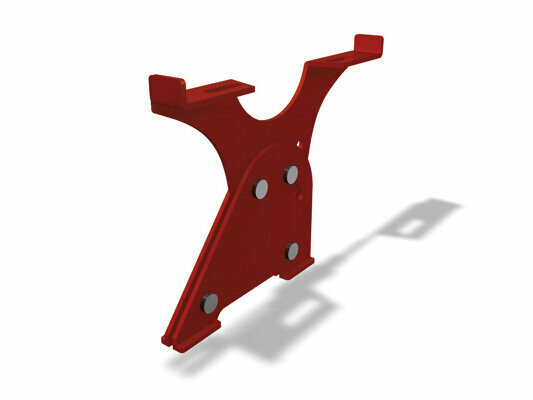

Support de chemin de circulation pour toitures à joints debout
Pente de toit 5°-55°

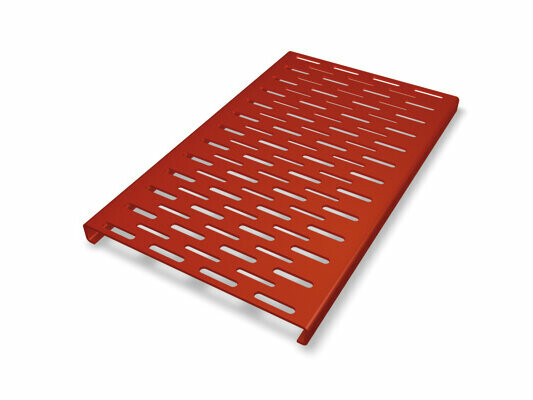

Support de chemin de circulation pour toitures à joints debout
250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, conforme à la norme DIN EN 516-1-A

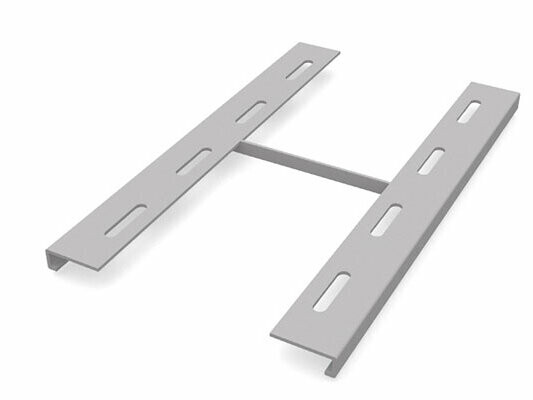

Élément d’assemblage pour chemin de circulation
-

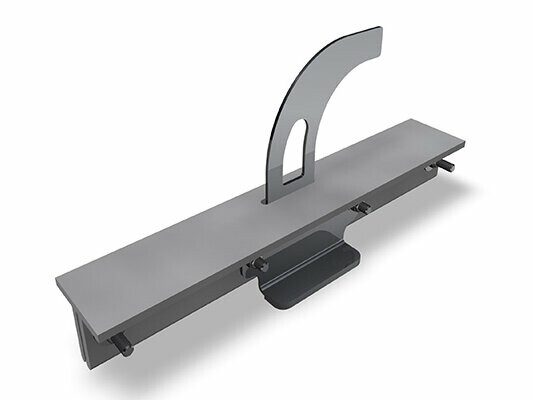

Crochet de sécurité conforme à la norme EN 517 - B SDH Industry 31
Sécurité approuvée pour deux personnes

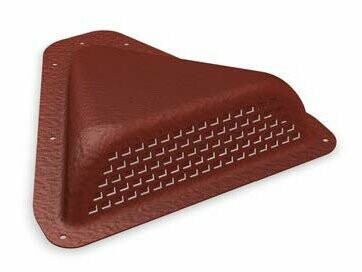

Chapeau de raccordement pour chatière
À riveter, section d’aération ca. 30 cm²

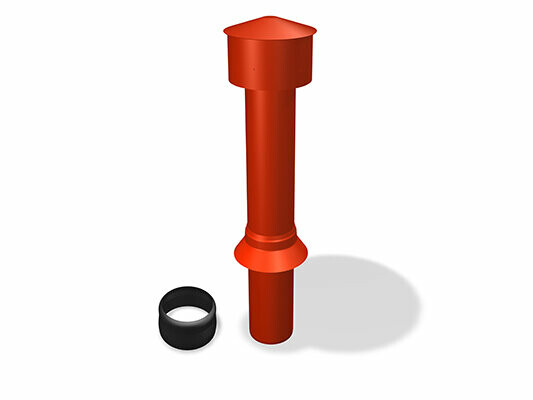

Tuyau de ventilation
Ø 100 mm, Ø 120 mm fourni avec cache et joint EPDM

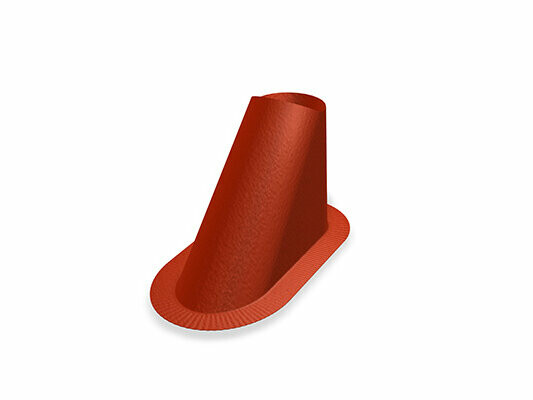

Raccordement de ventilation à coller pour toitures à joints debout
Pente de toit: entre 3° et 52°

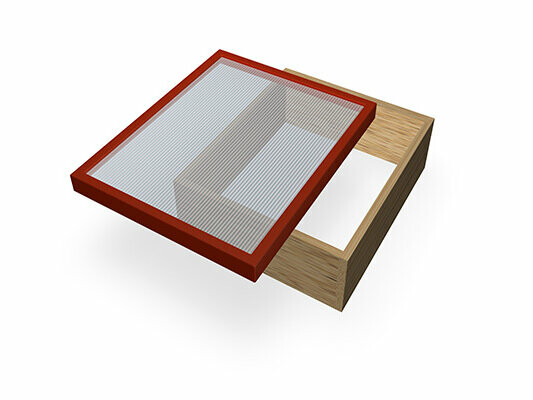

Ouvrant de tabatière et châssis en bois
Pente de toit : supérieure à 12°
Abergement de fenêtre de toit pour prefalz
Disponible dans de nombreuses dimensions

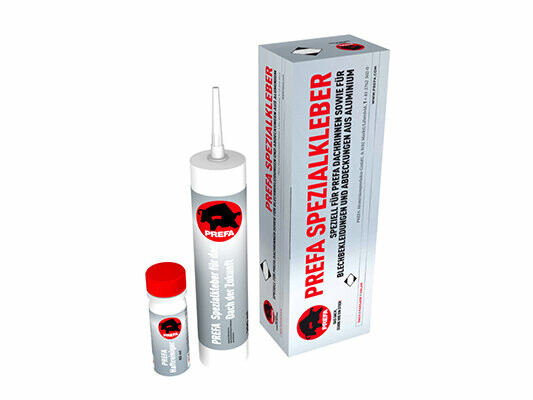

Kit d’assemblage
Contenu: 1 cartouche de colle spéciale PREFA 290 ml, 1 pot de produit nettoyant 60 ml, 1 feuille de papier abrasif, 1 chiffon de nettoyage, 2 embouts
