SYSTÈMES DE FAÇADES PANNEAU COMPOSITE

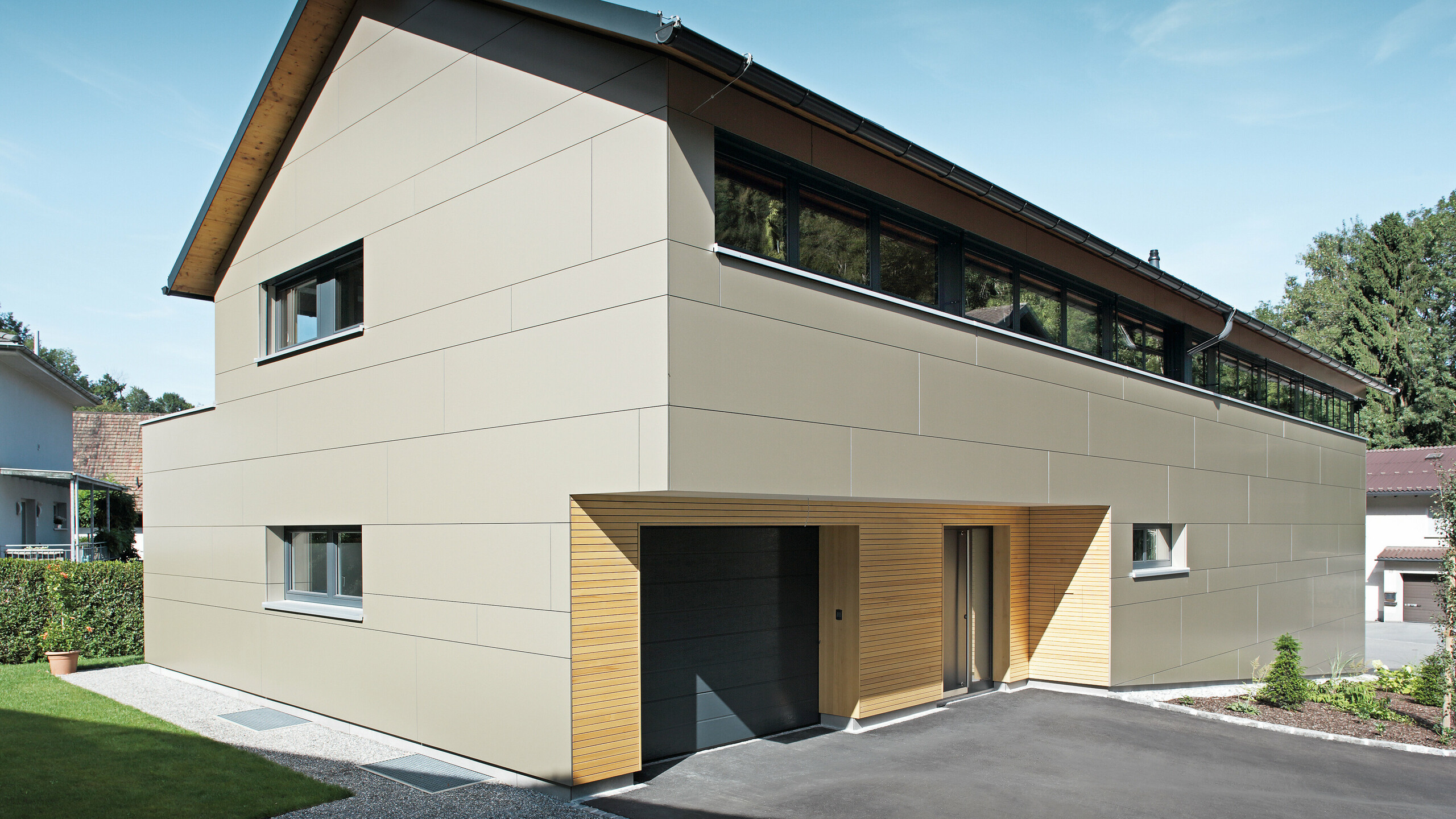

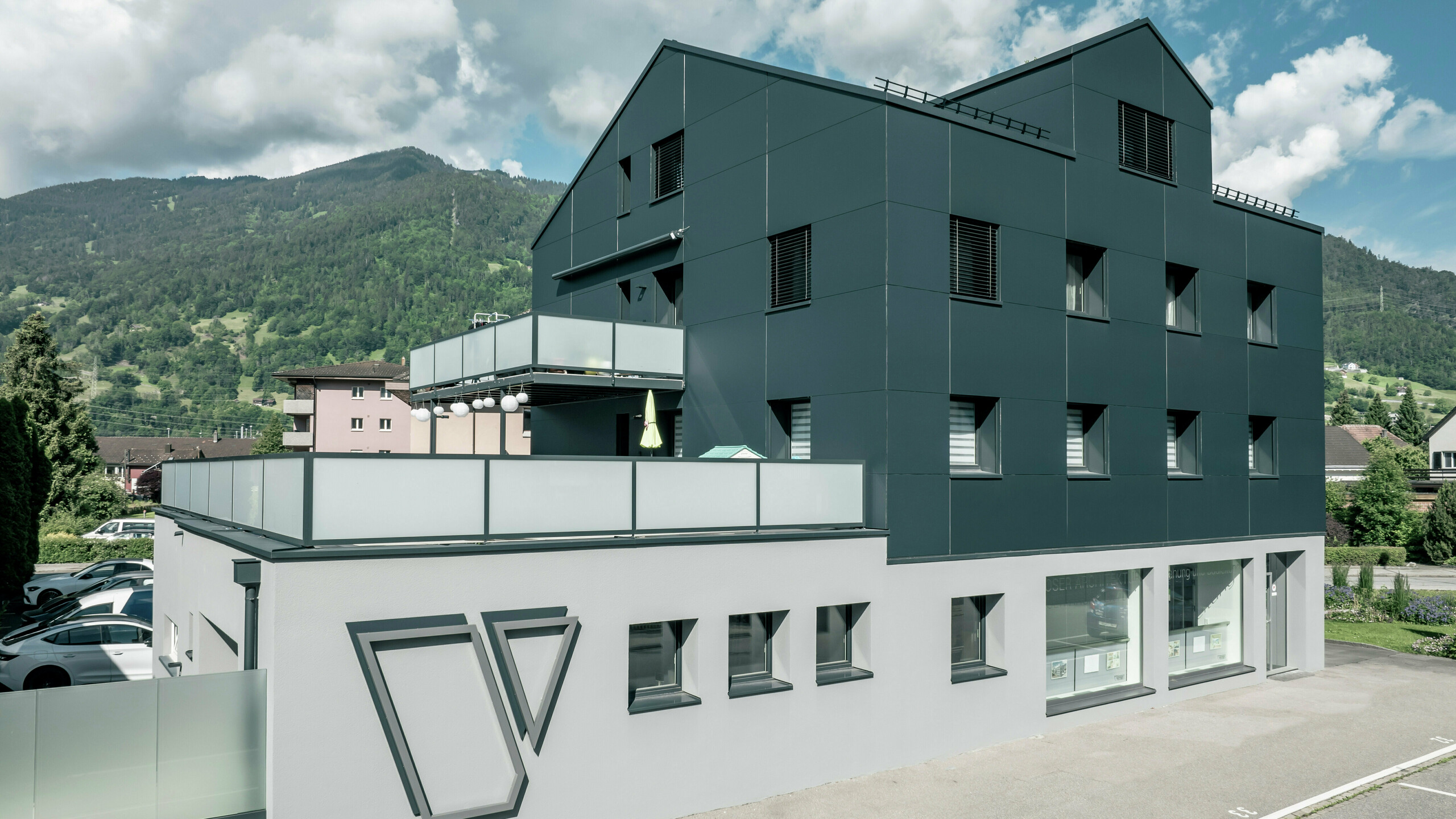

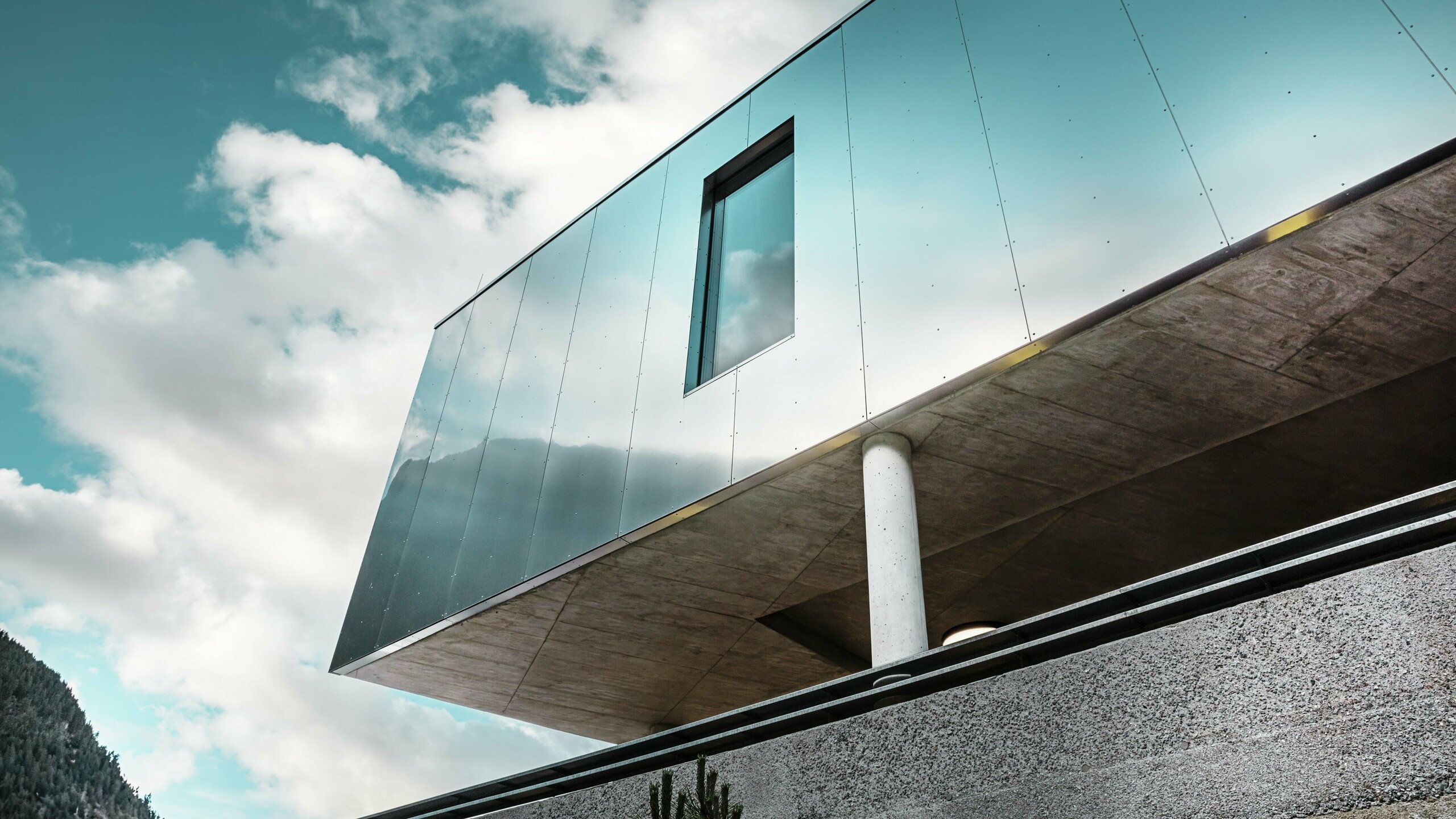

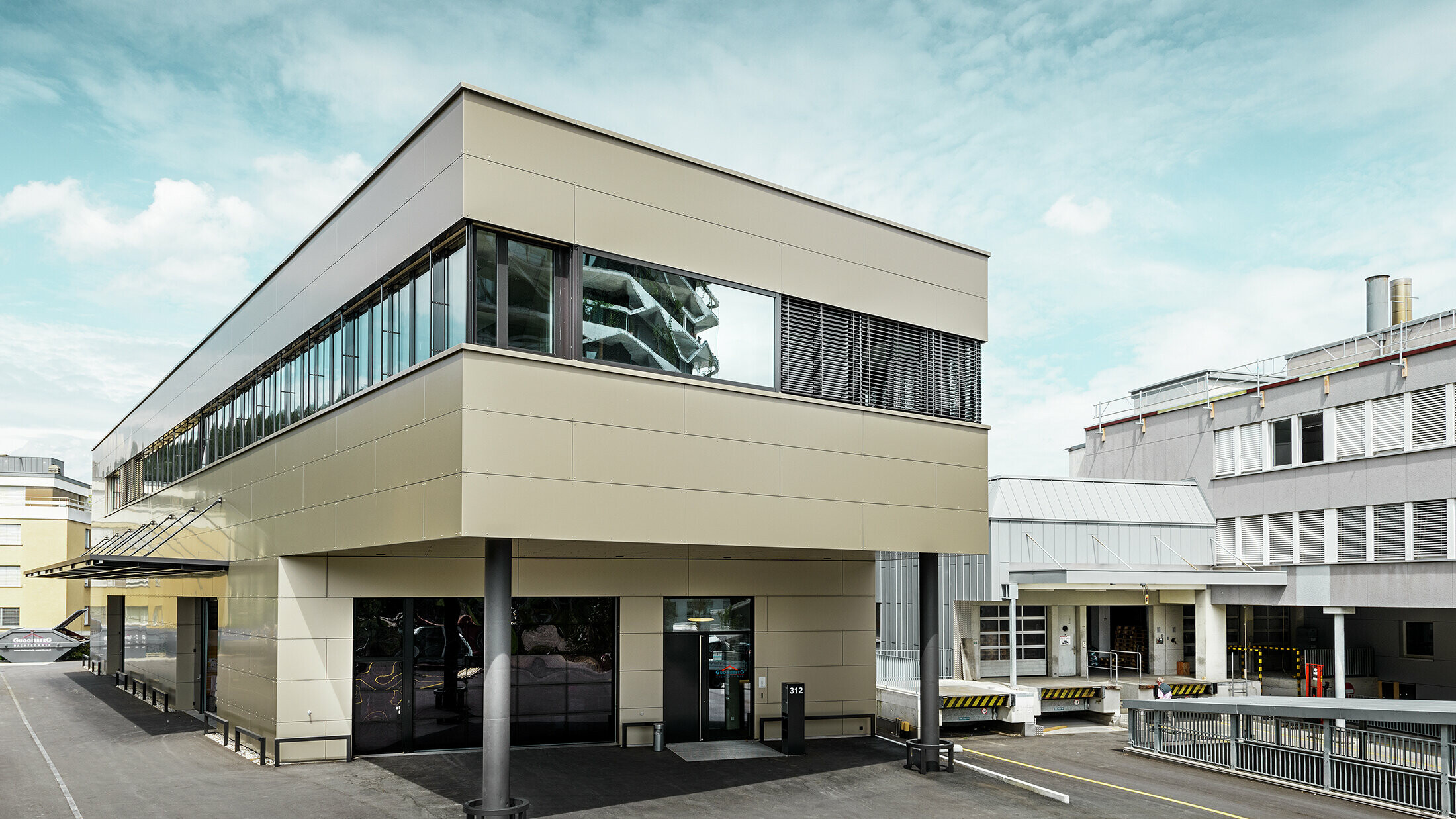

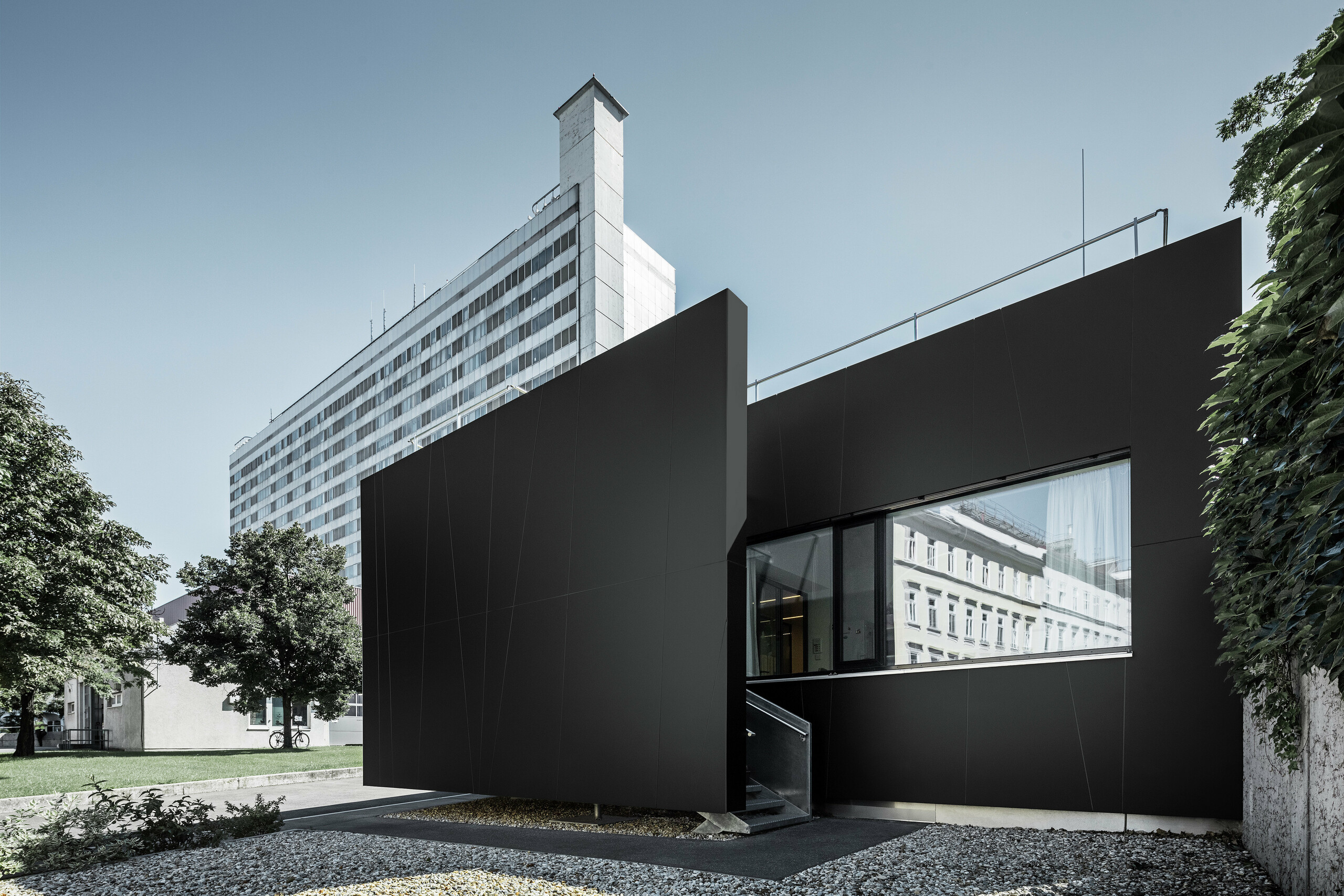

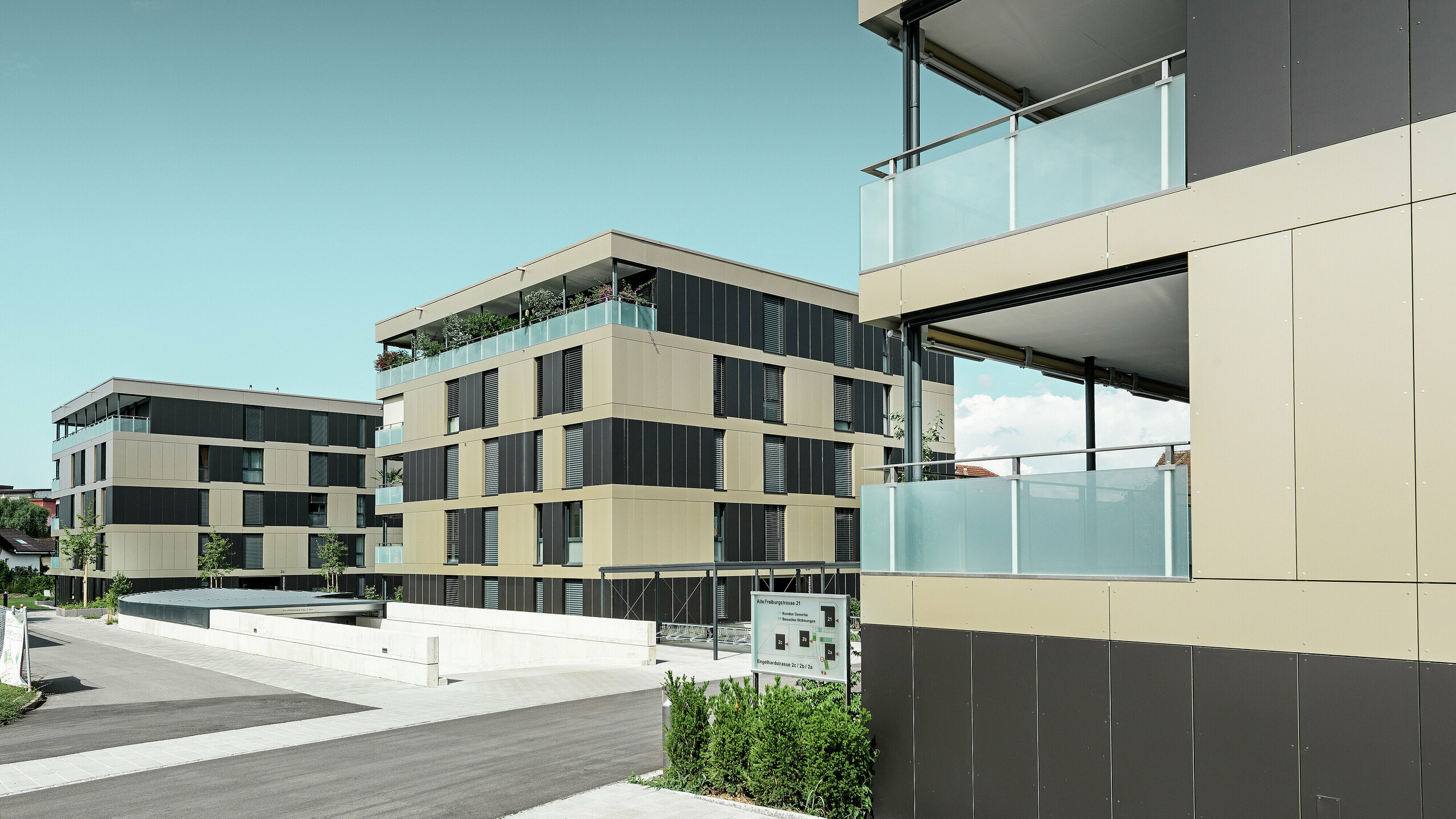

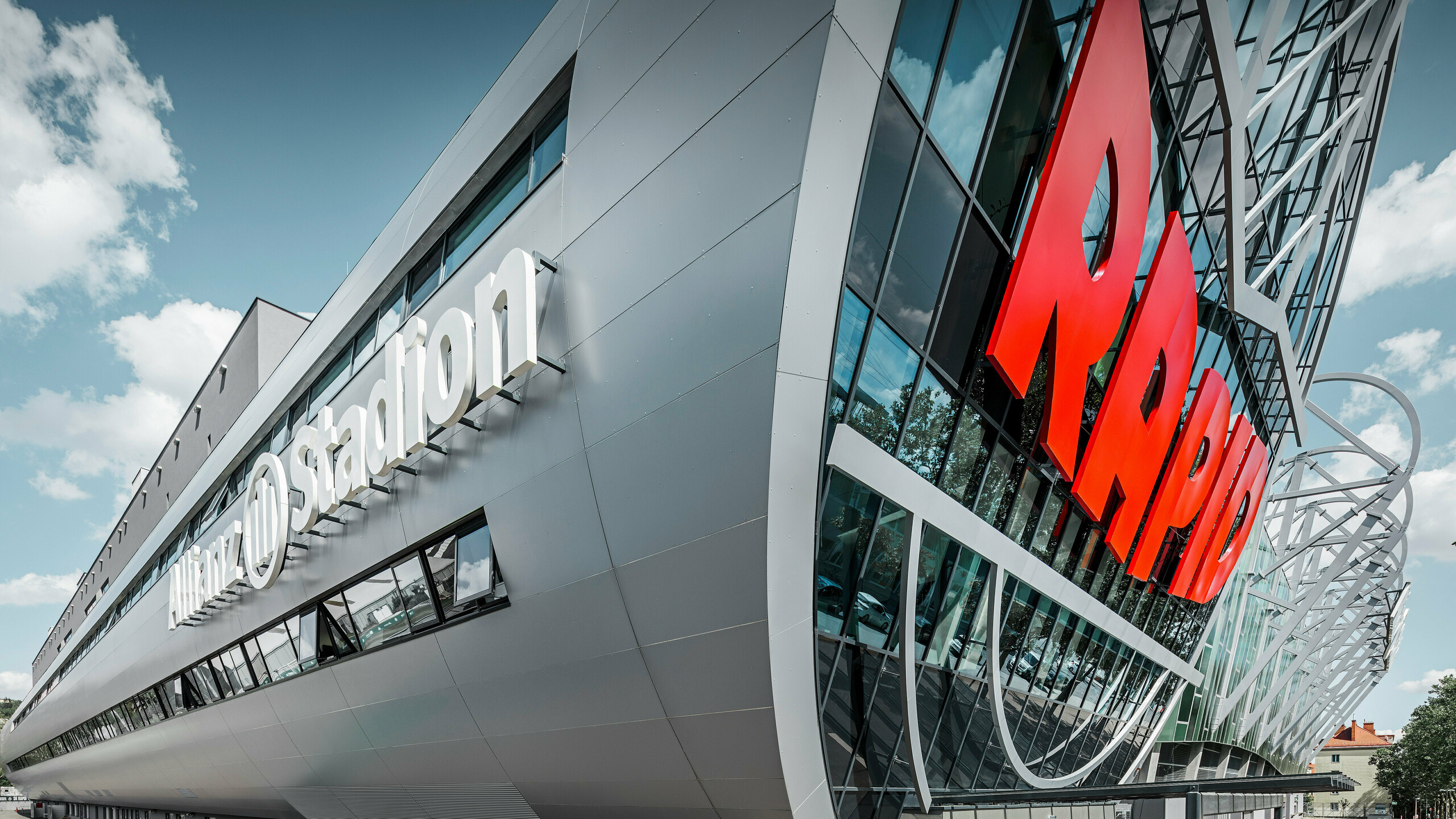

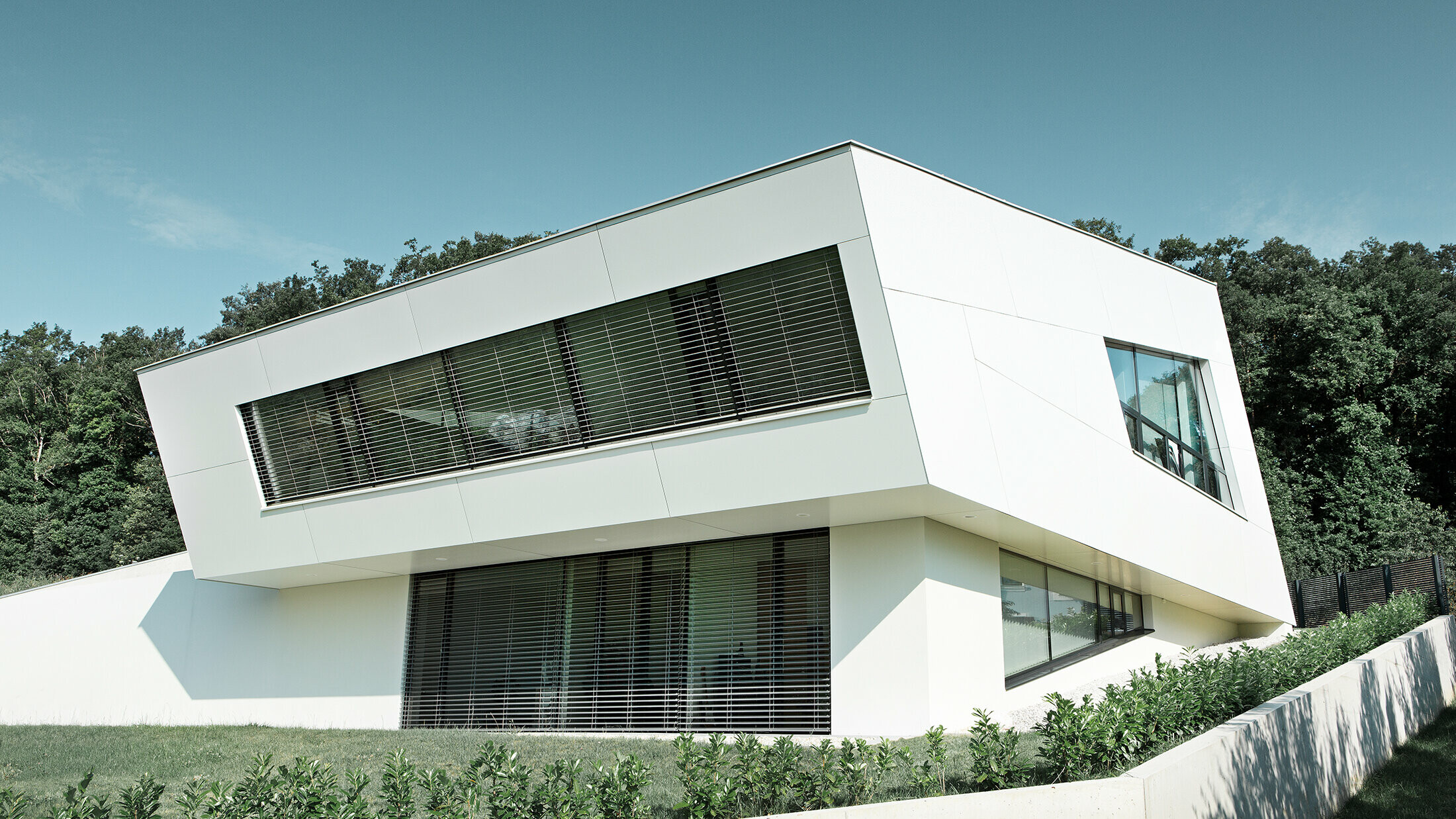

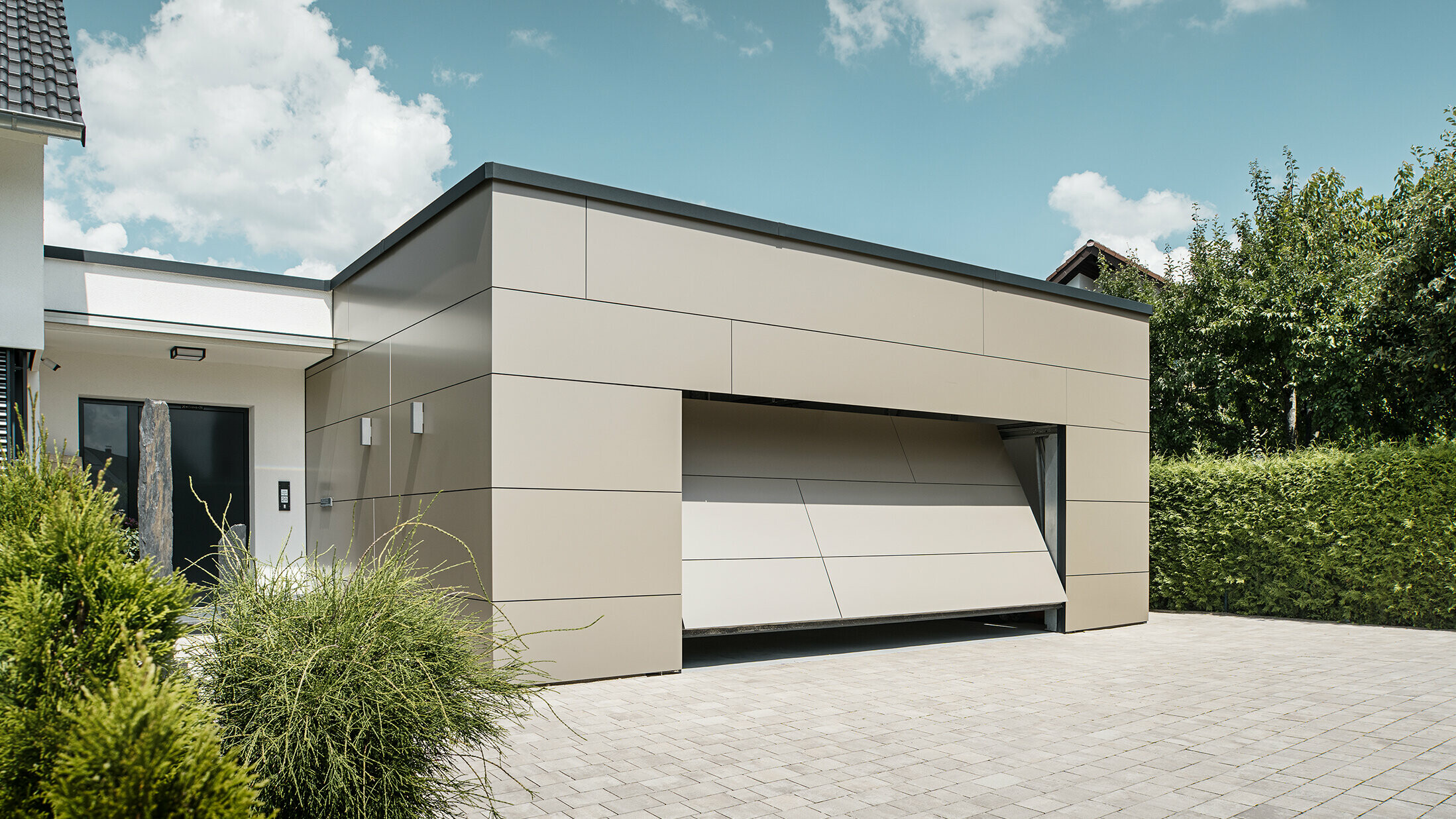

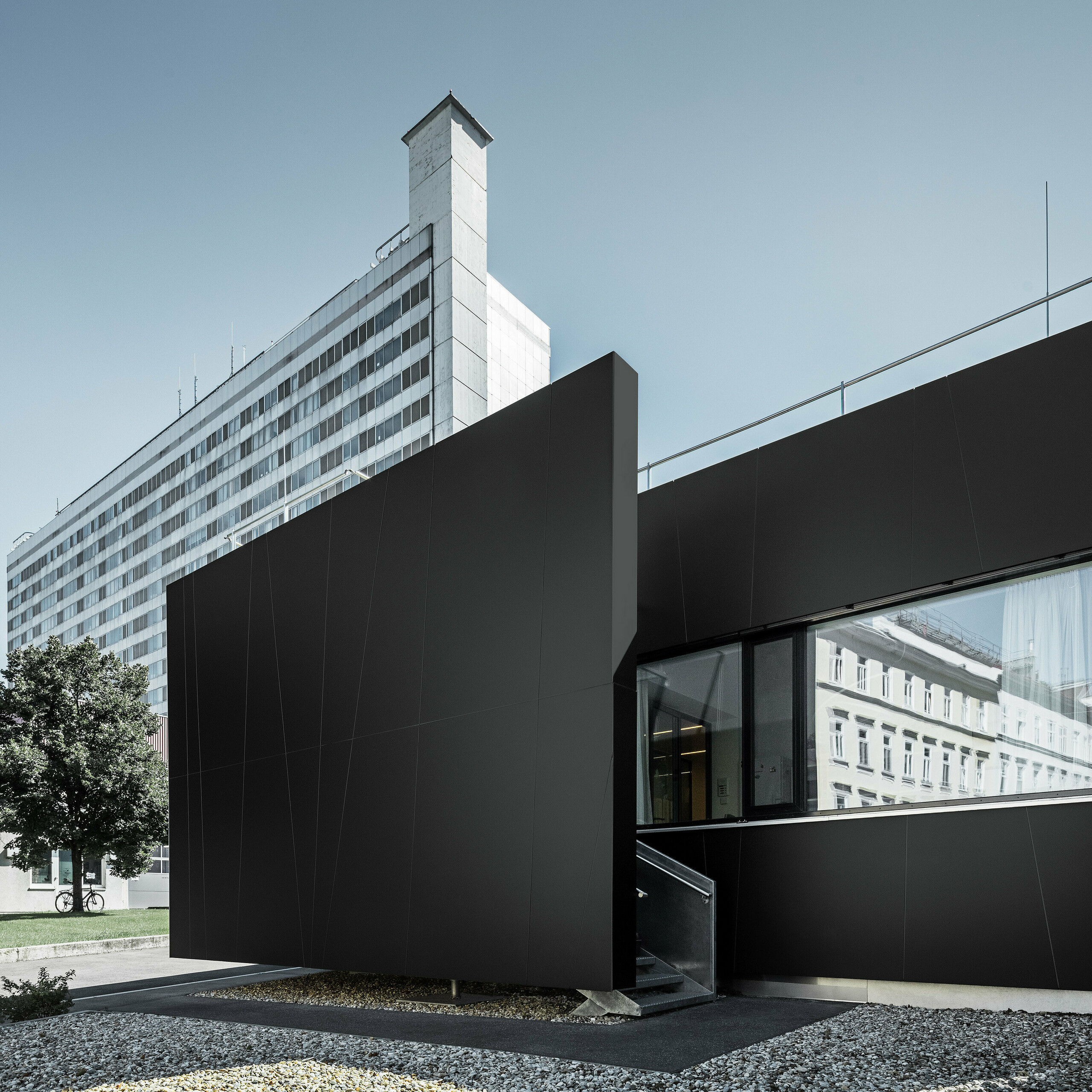

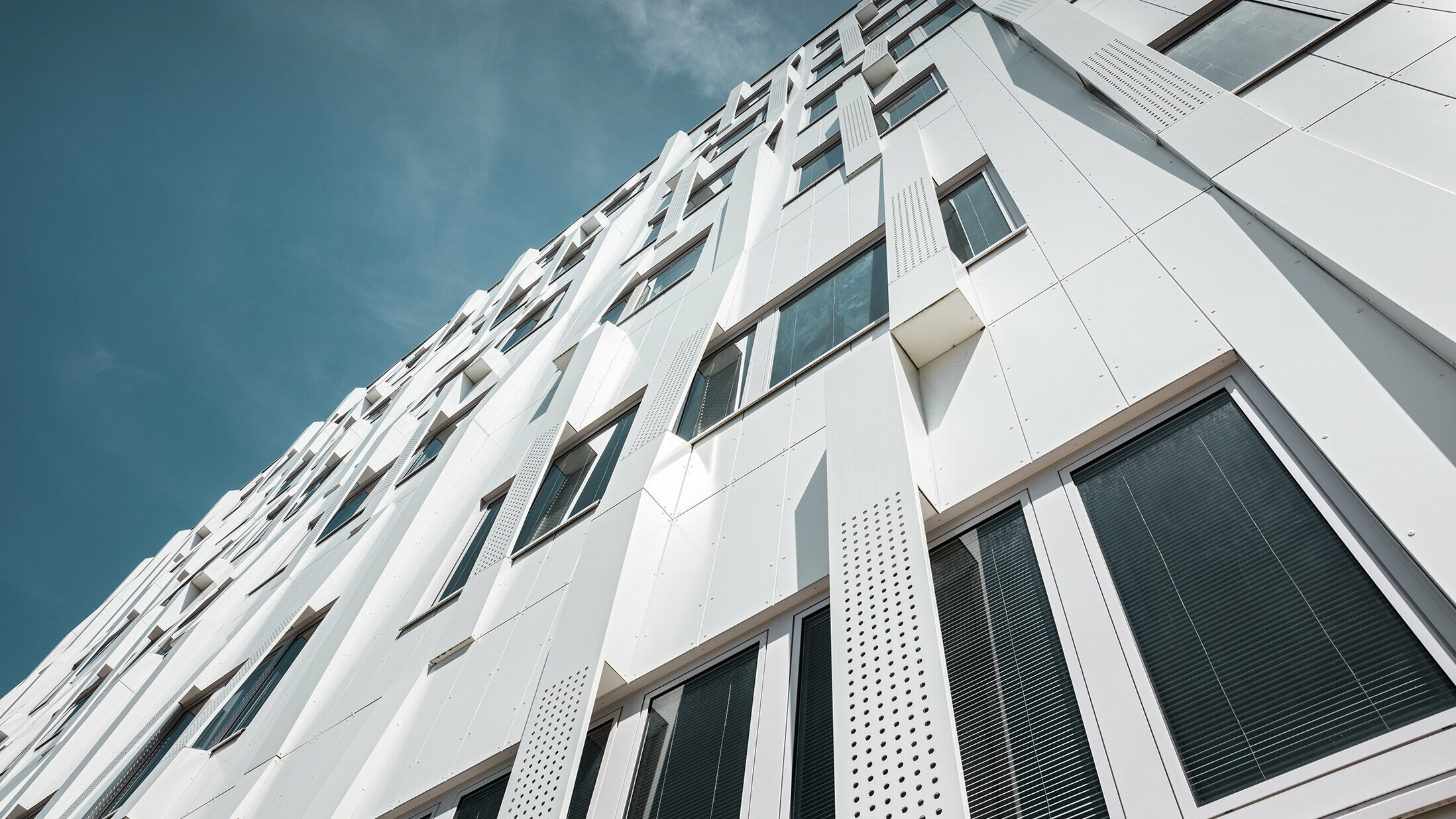

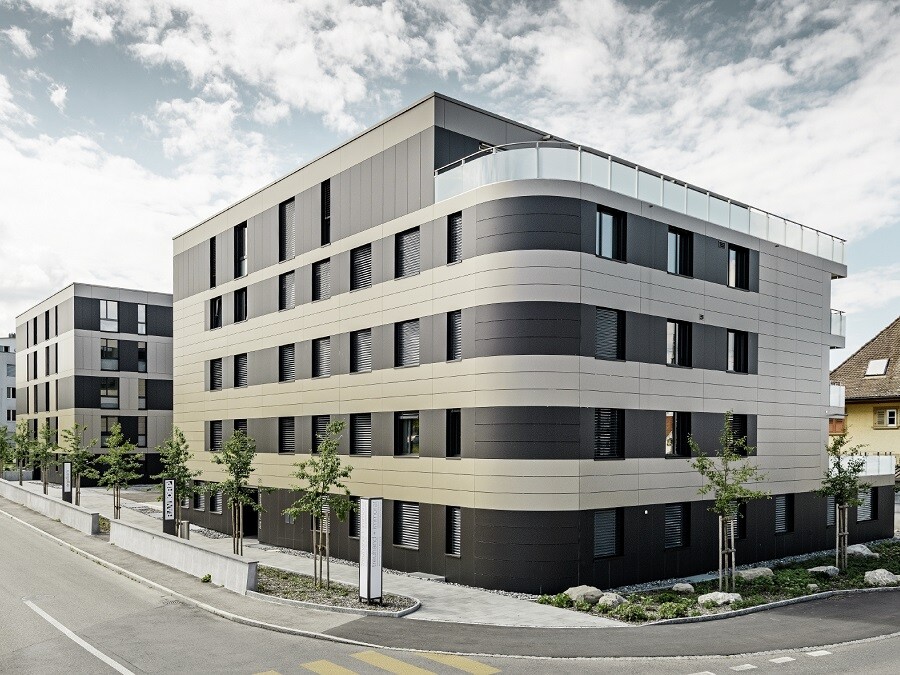

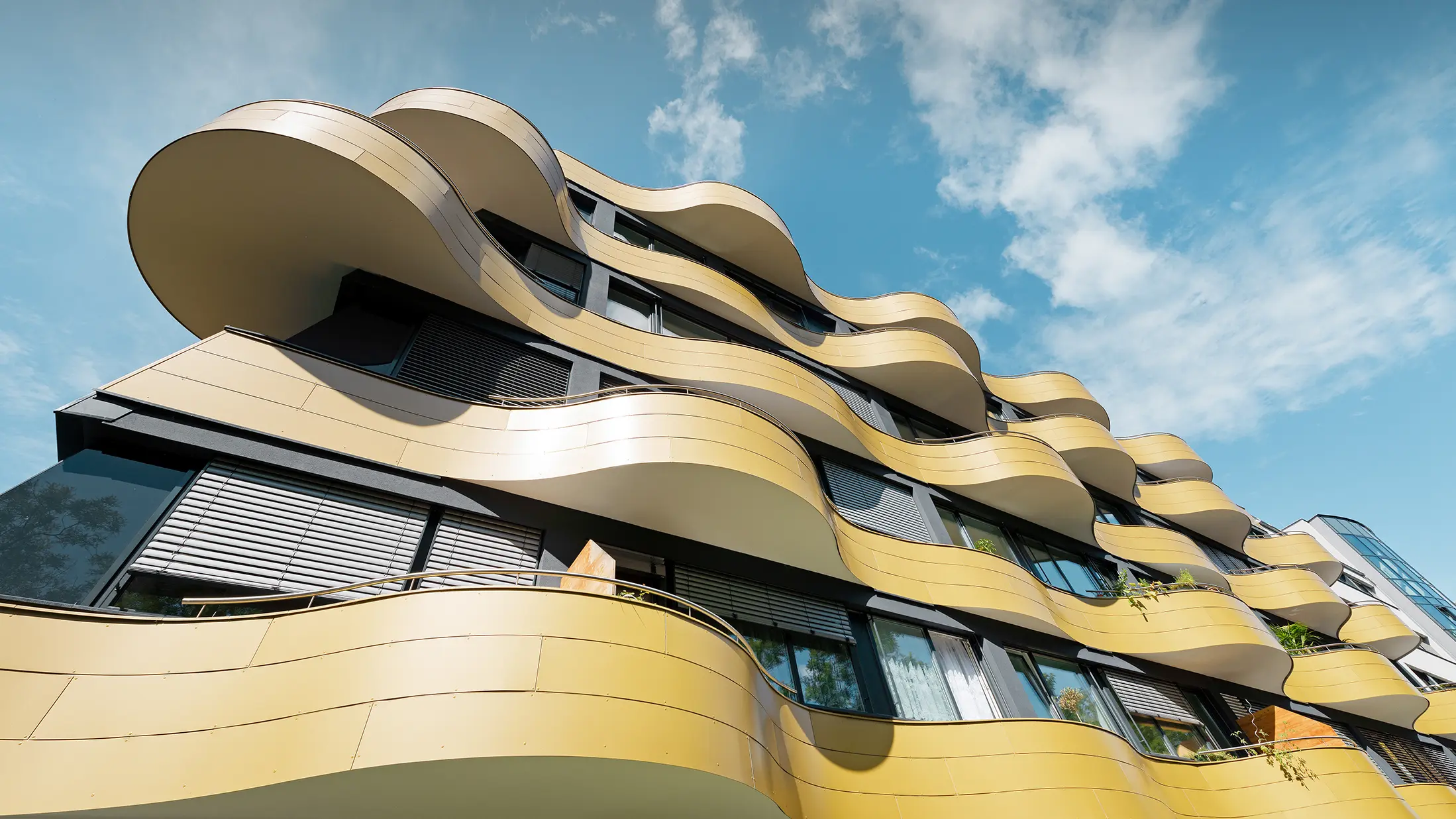

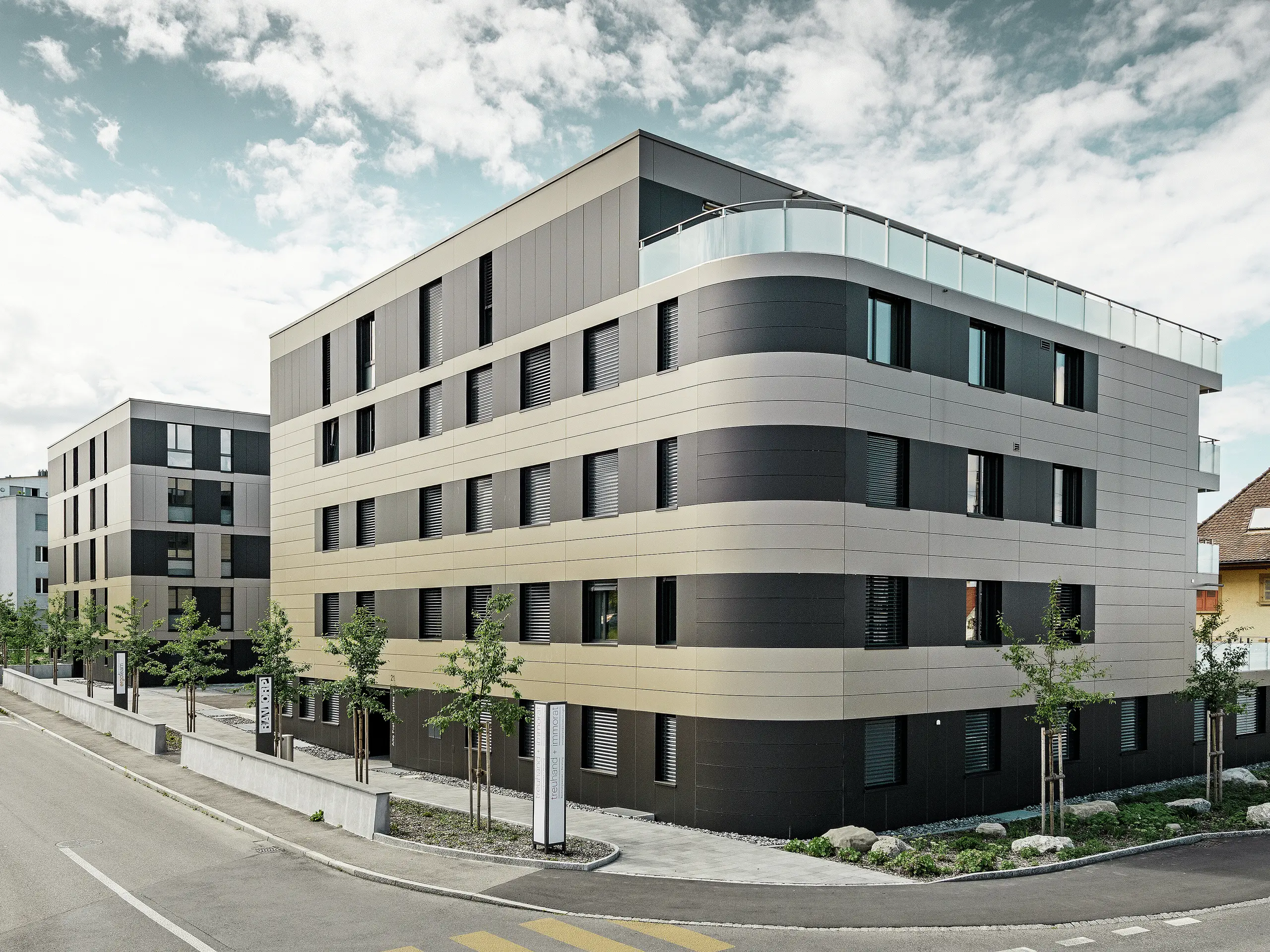

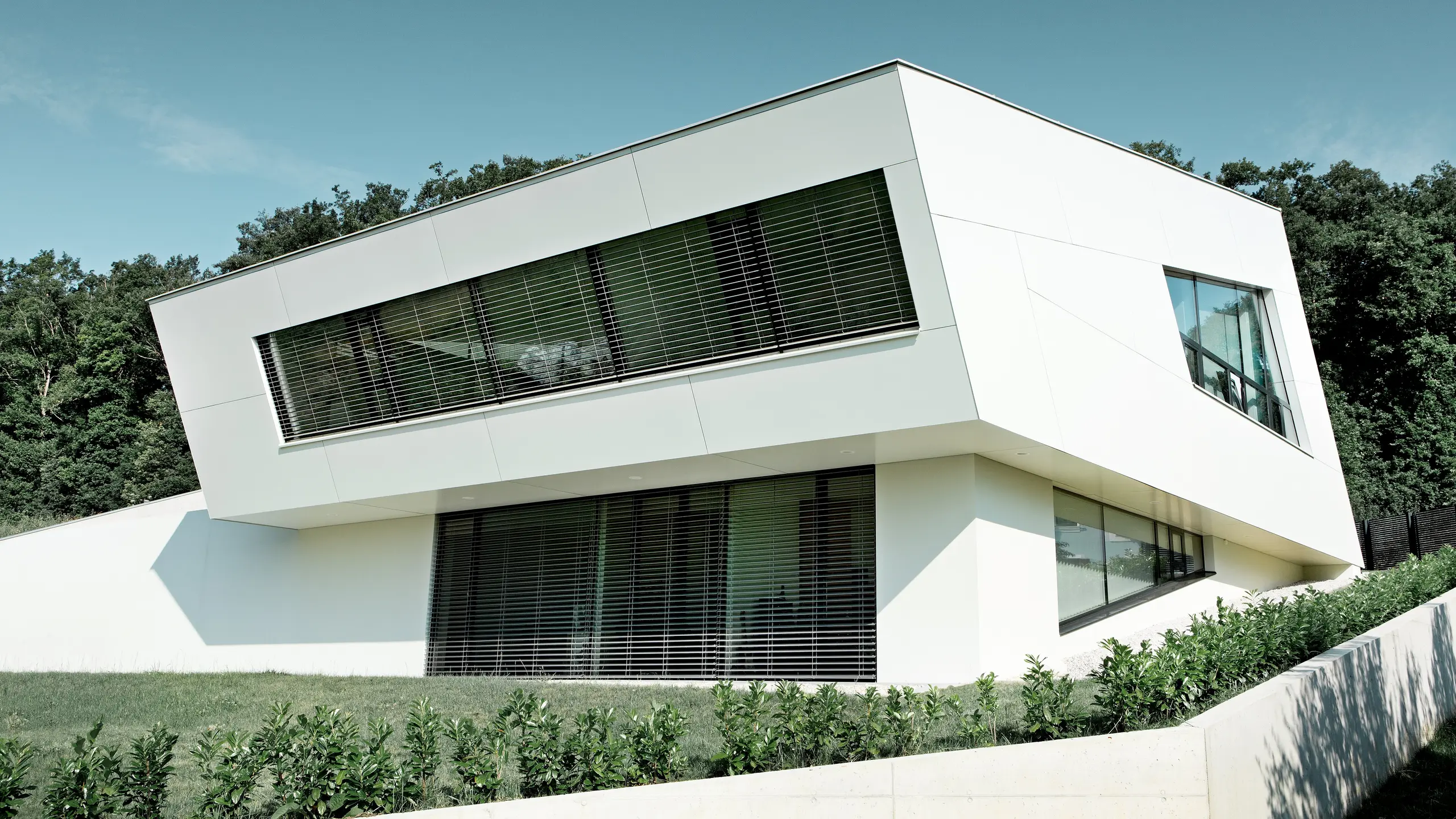

Bâtiments de référence PREFA Systèmes de façades Panneau composite 02 P.10 anthracite Bâtiments de référence PREFA Systèmes de façades Panneau composite 03 P.10 noir Maison recouverte de panneaux composites blanc pur Bâtiments de référence PREFA Systèmes de façades Panneau composite 11 P.10 brun noisette Bâtiments de référence PREFA Systèmes de façades Panneau composite 12 argent métallisé Maison recouverte de panneaux composites blanc pur Bâtiment recouvert de panneau composite argent fumé Bâtiments de référence PREFA Systèmes de façades Panneau composite 21 rouge rubis Bâtiments de référence PREFA Systèmes de façades Panneau composite 23 gris noir Bâtiment recouvert de panneau composite en anthracite mat Bâtiments de référence PREFA Systèmes de façades Panneau composite 45 bronze Bâtiments de référence PREFA Systèmes de façades Panneau composite 48 titane foncé
Produits PREFA Systèmes de façades Panneau composite 02 P.10 anthracite P.10 Produits PREFA Systèmes de façades Panneau composite 03 P.10 noir P.10 Produits PREFA Systèmes de façades Panneau composite 10 P.10 blanc prefa P.10 Produits PREFA Systèmes de façades Panneau composite 11 P.10 brun noisette P.10 Produits PREFA Systèmes de façades Panneau composite 12 argent métallisé DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 17 blanc pur DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 19 P.10 gris sombre P.10 Produits PREFA Systèmes de façades Panneau composite 20 argent fumé DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 21 rouge rubis DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 23 gris noir DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 44 anthracite noir DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 45 bronze DURAGLOSS 5000 Produits PREFA Systèmes de façades Panneau composite 48 titane foncé DURAGLOSS 5000
COULEURS DISPONIBLES

PREFABOND PANNEAU COMPOSITE - INFORMATIONS

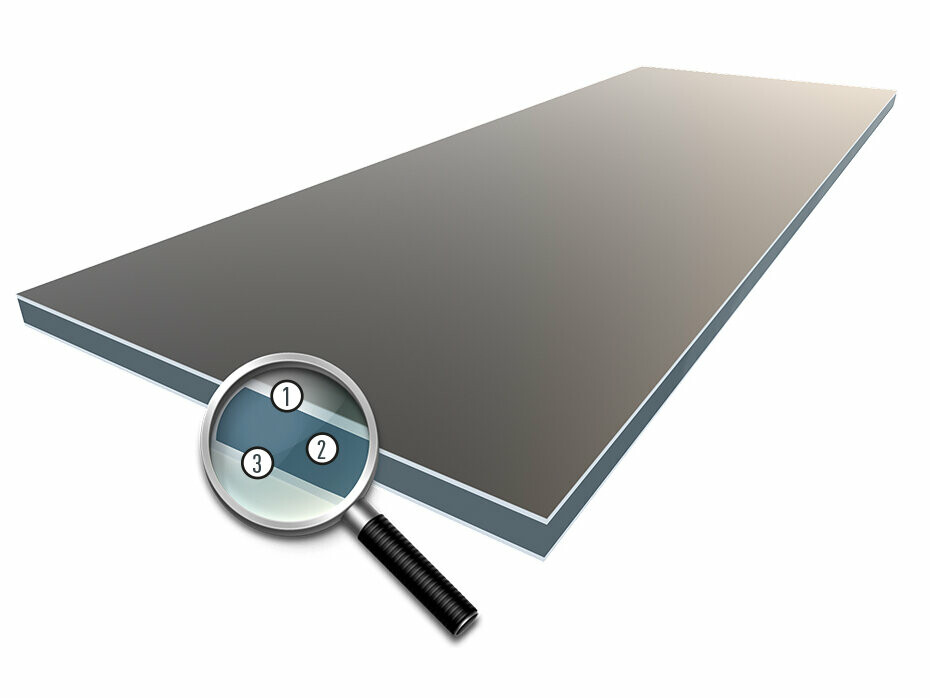

Le PREFABOND panneau composite en aluminium est constitué de deux tôles en aluminium raccordées par une âme en polyéthylène, procédé de fixation par fusion. Cette liaison mécanique et chimique garantit une résistance exceptionnelle. Le panneau composite en aluminium offre ainsi une planéité et une stabilité constantes même sur de grandes surfaces.

PREFABOND est parfaitement adapté à la conception de façades ventilées et à de nombreux détails de construction:

  • Constructions de façades ventilées

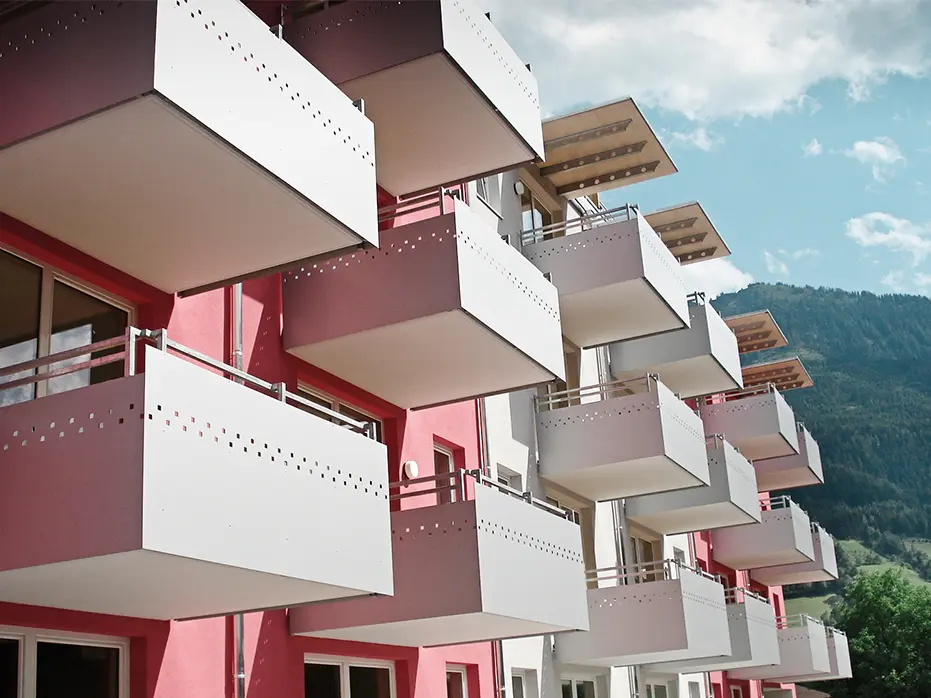

  • Habillage de balcons

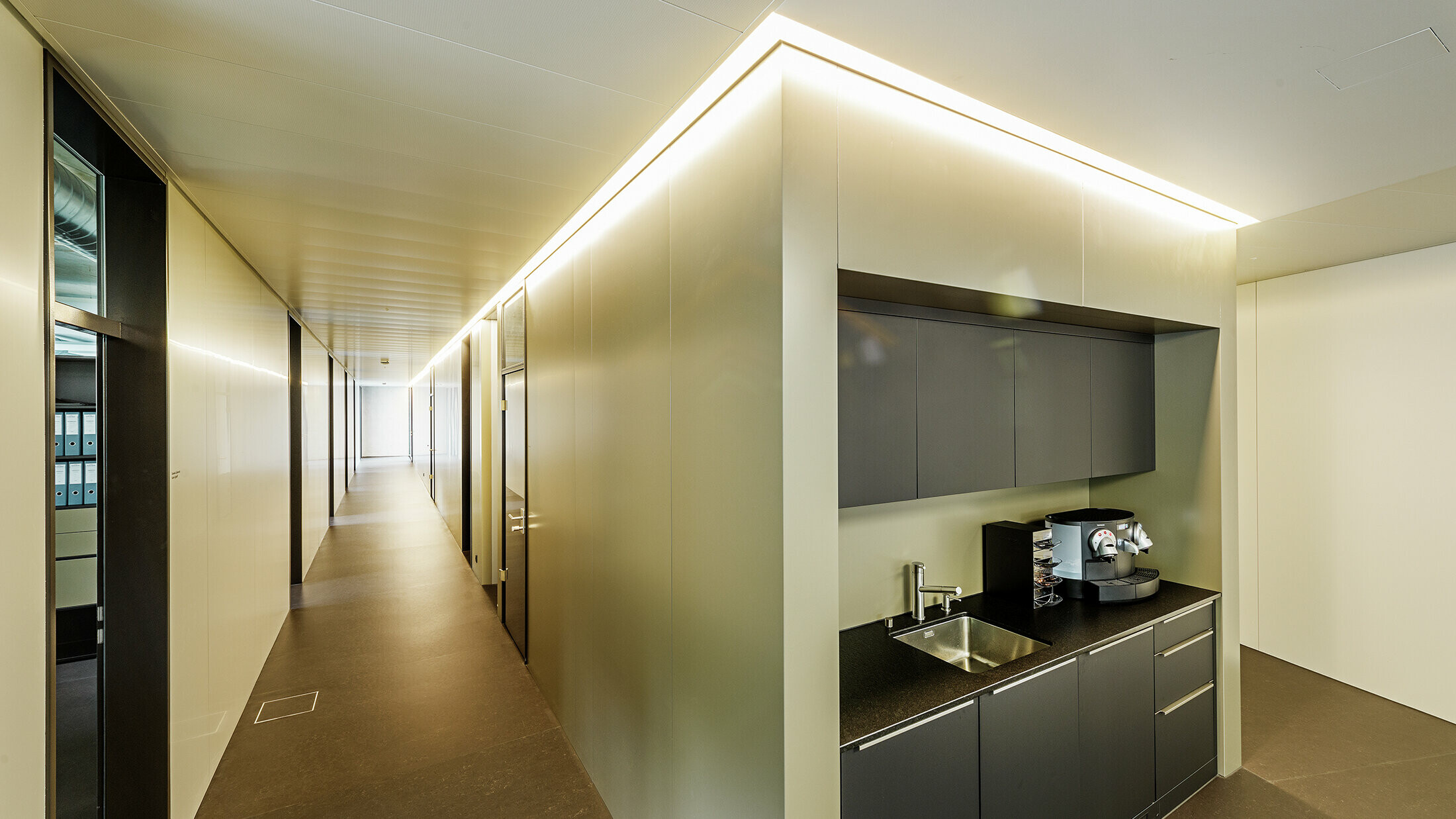

  • Panneaux de portes, cloisons modulaires, séparation de pièces

PANNEAU COMPOSITE – DÉTAILS TECHNIQUES

DÉTAILS TECHNIQUES DU PRODUIT

REVÊTEMENT FACE VISIBLE:
DURAGLOSS 5000 est une laque exclusive de Arconic, un nouveau type de revêtement à base de résine polymère, disponible dans de nombreuses couleurs. Le taux de brillance est de 3 à 80%
ÂME:
Âme FR (fire retardant = résistant au feu)
REVÊTEMENT FACE ARRIÈRE:
Laque de protection: adaptée au collage, offre une bonne protection contre la corrosion. Les flèches représentées sur la face arrière indiquent le sens du laquage. Pour les couleurs métallisées, cette signalisation permet un agencement correct des panneaux sur la façade.
DIMENSIONS STANDARD:
Épaisseur: 4 mm, largeur: 1535; longueur: 4010 mm
POIDS DU PANNEAU COMPOSITE FR:
4 mm = 7,5 kg/m²
3,4 fois plus léger que l’acier et 1,6 fois plus léger que l’aluminium pur.
CLASSIFICATION TECHNIQUE DE RÉSISTANCE AU FEU:
Autriche (EN 13501) – B-s1-d0
Allemagne (DIN) – B1
Suisse (VKF) – 5.3
RÉSISTANCE THERMIQUE:
De -50 °C à +80 °C
DILATATION THERMIQUE LINÉAIRE:
A = 0,024 mm/m /°C (déterminée par la tôle d’aluminium)
MODIFICATION DE LONGUEUR POUR UNE DIFFÉRENCE DE TEMPÉRATURE DE 60 °C:
1,4 mm par mètre

PANNEAU COMPOSITE – GAMME DE COULEURS

Le panneau composite est disponible dans une grande variété de couleurs:

  • Couleurs spéciales et taux de brillance souhaité livrables sur demande
  • Toutes les couleurs RAL disponibles sur demande (sous réserve de faisabilité)

COULEURS EN STOCK À PARTIR DE 6 M²:

COULEUR ~ RAL
02 P.10 anthracite 7016
03 P.10 nero 9005
10 P.10 blanc prefa 9002
11 P.10 brun noisette 8019
12 argent métallisé³ 9006
17 blanc pur 9010
19 P.10 gris sombre 7043
20 argent fumé³ 9007
21 rouge rubis 3003
23 gris noir 7022
44 anthracite noir 7016
45 bronze³ 7048
48 titane foncé³ 7013
02 P.10 ANTHRACITE
7016
03 P.10 NERO
9005
10 P.10 BLANC PREFA
9002
11 P.10 BRUN NOISETTE
8019
12 ARGENT MÉTALLISɳ
9006
17 BLANC PUR
9010
19 P.10 GRIS SOMBRE
7043
20 ARGENT FUMɳ
9007
21 ROUGE RUBIS
3003
23 GRIS NOIR
7022
44 ANTHRACITE NOIR
7016
45 BRONZE³
7048
48 TITANE FONCɳ
7013

³ Des différences de couleur peuvent apparaître pour les couleurs métalliques.

Remarques

  • Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
  • Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
DÉTAILS CONCERNANT LES COULEURS

PANNEAU COMPOSITE - ACCESSOIRES

VOUS TROUVEREZ ICI UNE LISTE DES ACCESSOIRES POUR LE PRODUIT

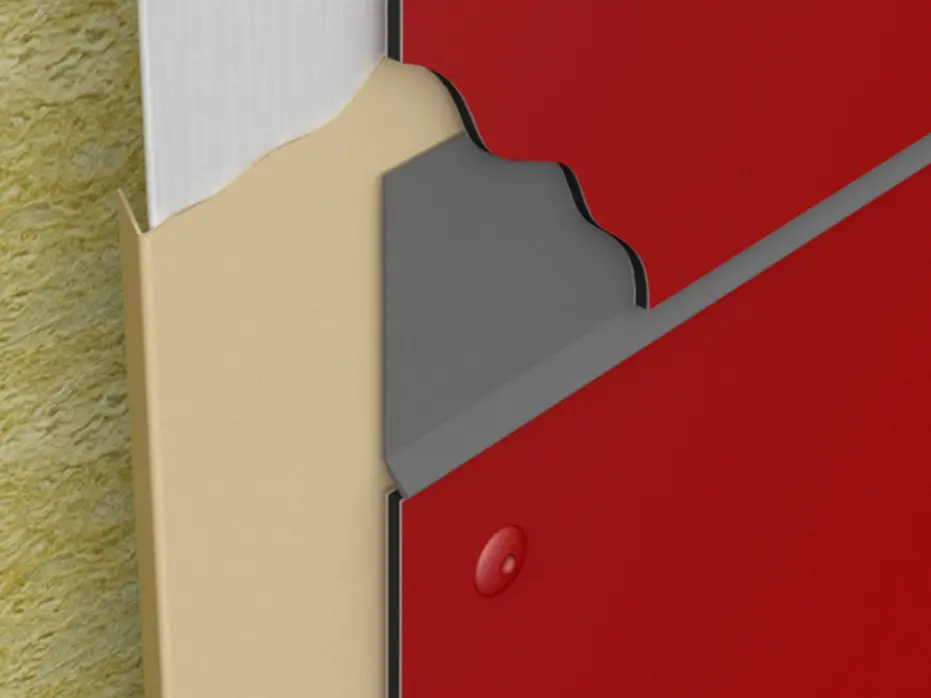

profil de joint horizontal 3 KB profil de joint horizontal profil de joint vertical 3 KB profil de joint vertical

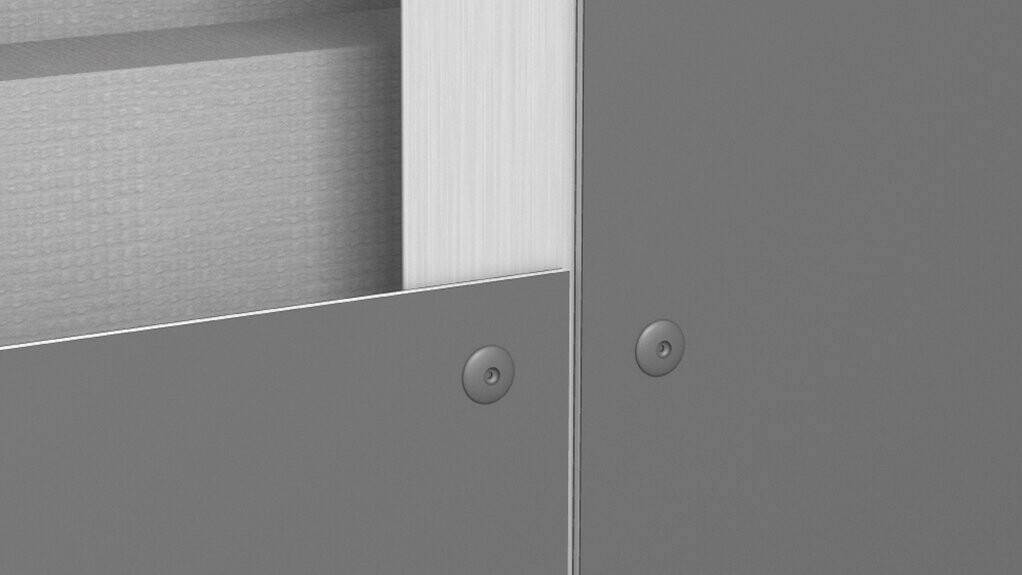

ACCESSOIRES DE FIXATION POUR SOUS-CONSTRUCTION EN ALUMINIUM

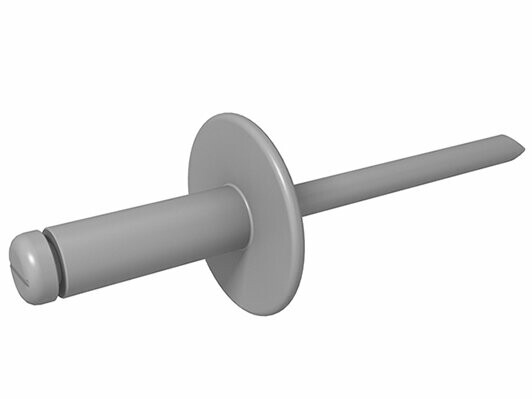

Rivets de façade PREFA panneau composite - sous-construction aluminium

RIVETS DE FAÇADE PREFA PANNEAU COMPOSITE - SOUS-CONSTRUCTION ALUMINIUM

5 × 14 mm, Tête 16 mm

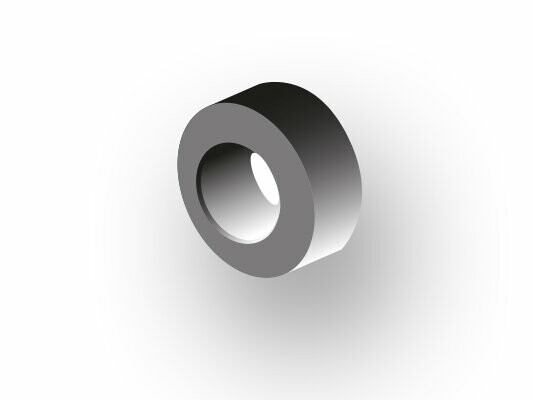

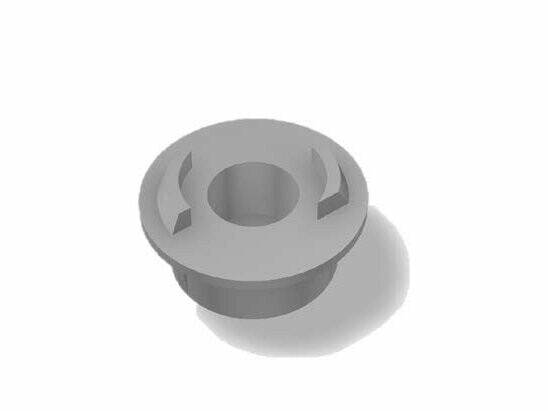

Douille de guidage PREFA pour point fixe

DOUILLE DE GUIDAGE PREFA POUR POINT FIXE

Pour réduire le trou de perçage de 9,5 mm à 5,1 mm

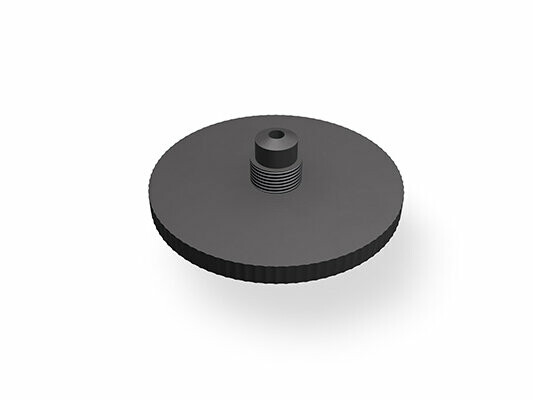

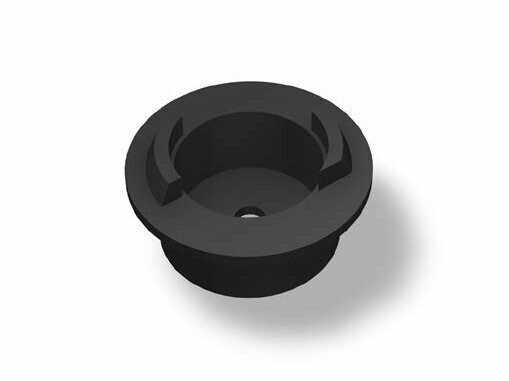

Embout de riveteuse pour panneau composite PREFA

EMBOUT DE RIVETEUSE POUR PANNEAU COMPOSITE PREFA

dimension extérieure 49 mm

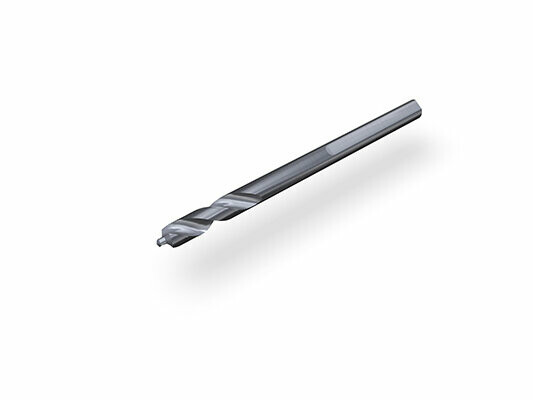

Foret spécial pour sous-construction métallique

FORET SPÉCIAL POUR SOUS-CONSTRUCTION MÉTALLIQUE

Ø 5,1 × 85 mm

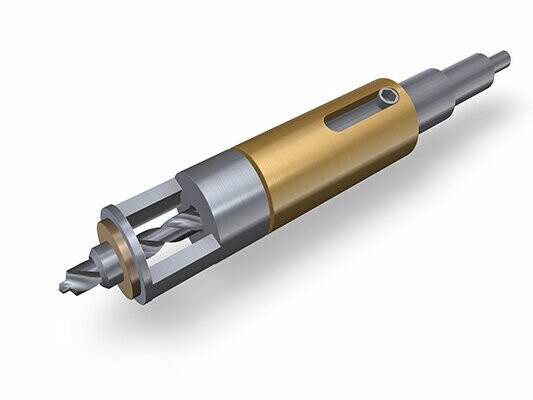

Mandrin de perçage manuel

MANDRIN DE PERÇAGE MANUEL

diamètre de perçage: panneau 9,5 mm

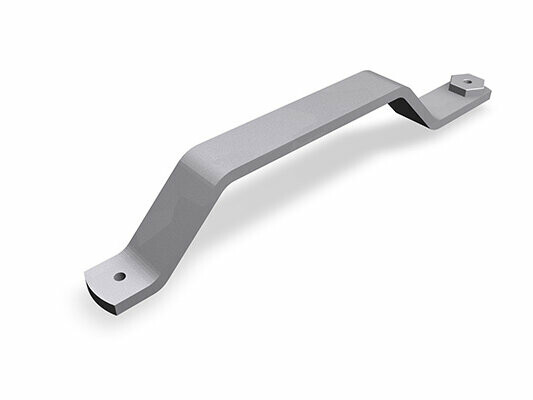

Étrier pour rivet

ÉTRIER POUR RIVET

Ø 9,5/5,1 mm

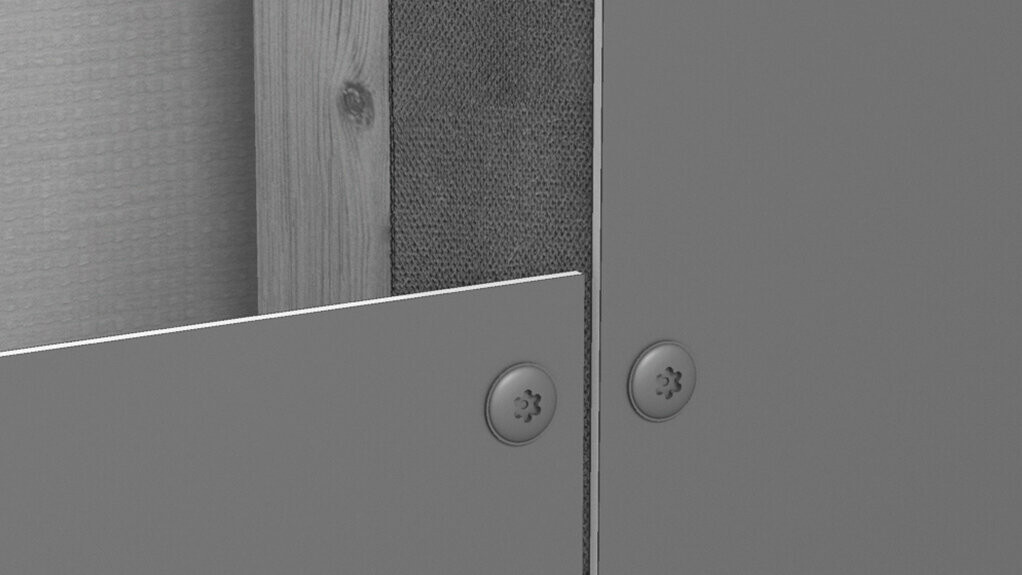

ACCESSOIRES DE FIXATION SUR SOUS-CONSTRUCTION EN BOIS

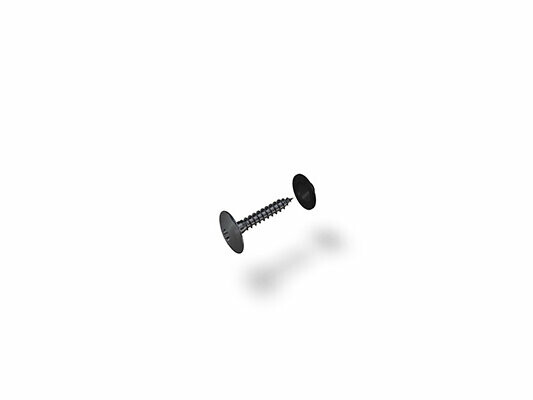

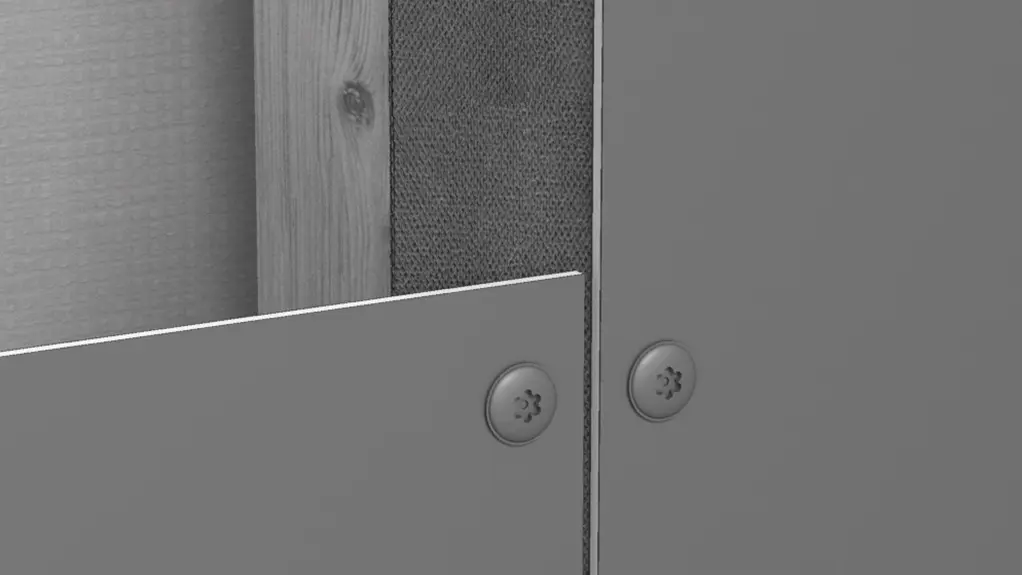

Vis PREFA pour panneau composite, sous-construction bois

VIS PREFA POUR PANNEAU COMPOSITE, SOUS-CONSTRUCTION BOIS

4,8 × 30 mm, tête 16 mm, joint d‘étanchéité inclus, Ø 14 × 4 mm, tête 16 mm

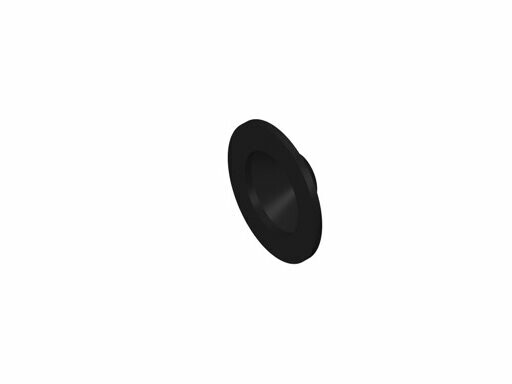

Joint d’étanchéité

JOINT D’ÉTANCHÉITÉ

Ø 14 × 4 mm, pour le centrage et l’étanchéité de la vis de fixation pour les panneaux composites en aluminium sur
sous-construction en bois

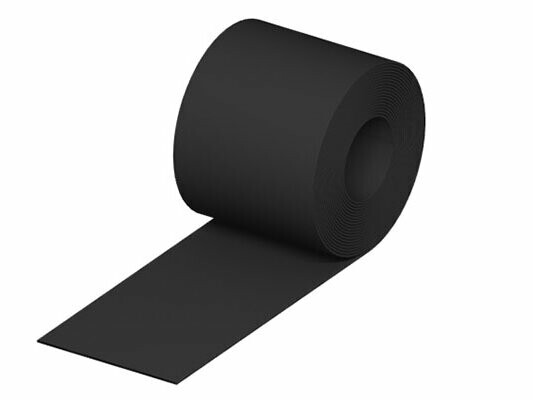

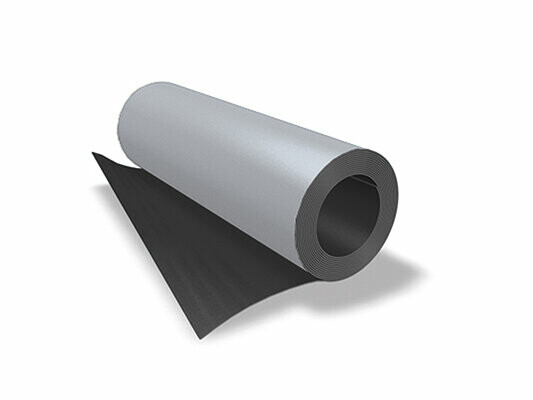

Joint d'étanchéité EPDM

JOINT D'ÉTANCHÉITÉ EPDM

70 × 0,75 mm, 135 × 0,75 mm, pour la pose de joint sur les sous-constructions bois.

Douille de guidage PREFA pour point fixe

DOUILLE DE GUIDAGE PREFA POUR POINT FIXE

Pour réduction de la perforation de 8,5 mm à 5,1 mm

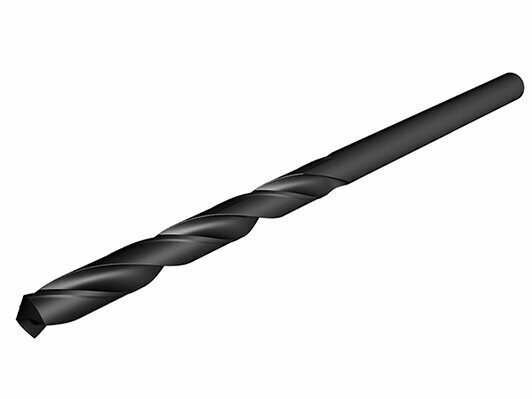

Foret spécial pour sous-construction bois

FORET SPÉCIAL POUR SOUS-CONSTRUCTION BOIS

DIN338, Ø 3,3 mm

Étrier pour rivet

ÉTRIER POUR RIVET

Ø 9,5/3,3 mm, Diamètre de perçage :
panneau 9,5 mm / sous-construction 3,3 mm

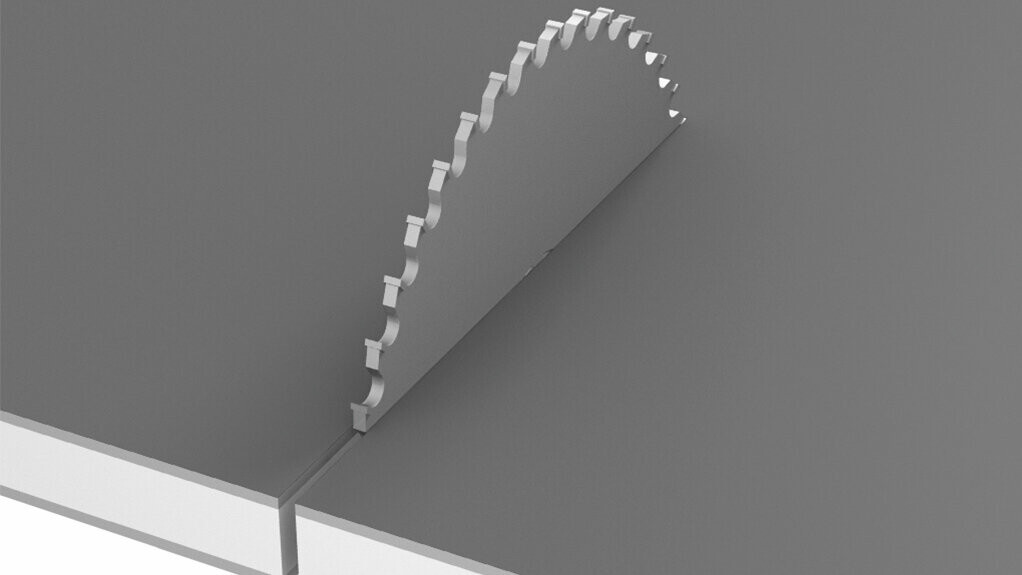

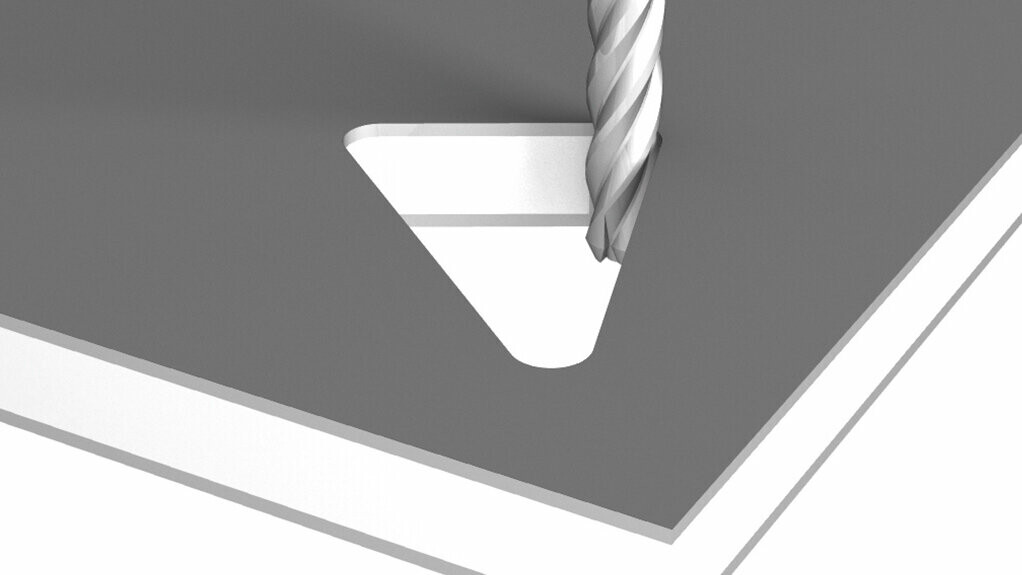

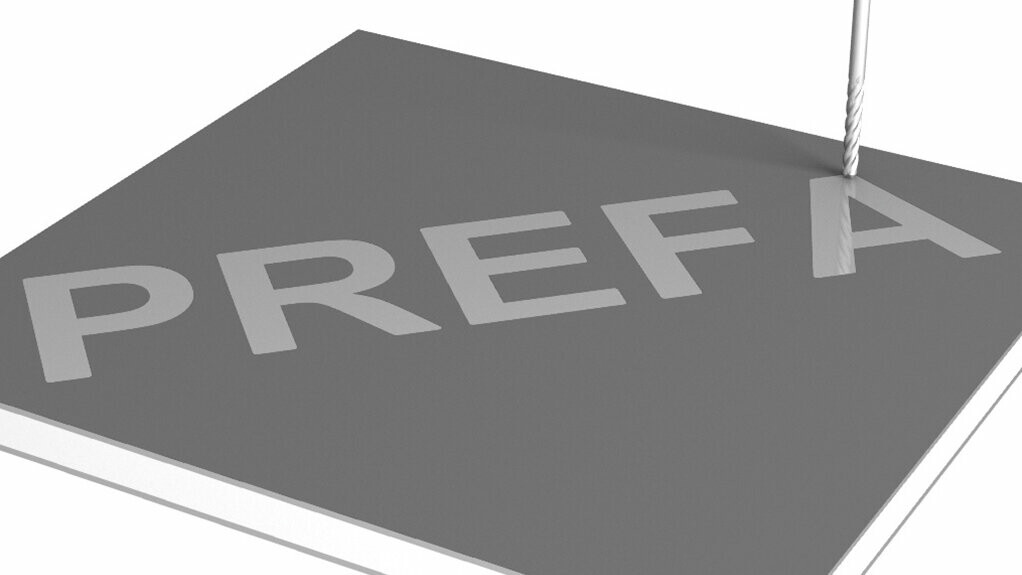

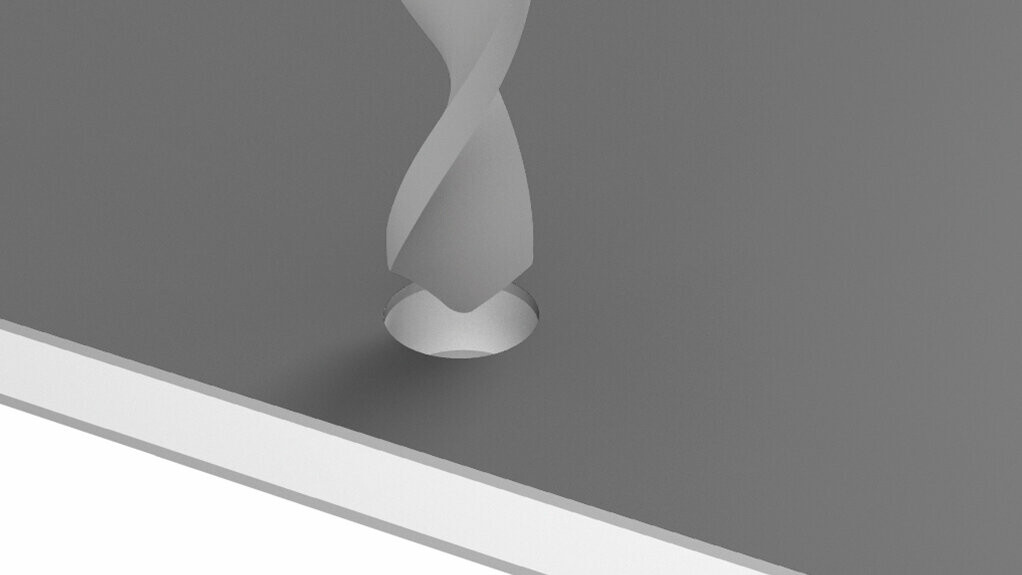

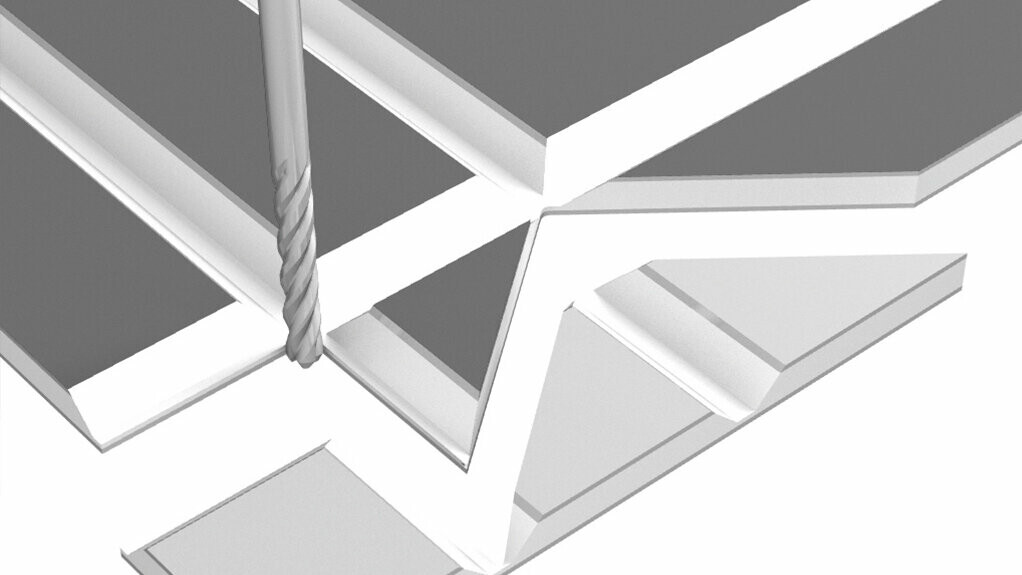

PRODUITS POUR LE FAÇONNAGE DES PANNEAUX COMPOSITE EN ALUMINIUM

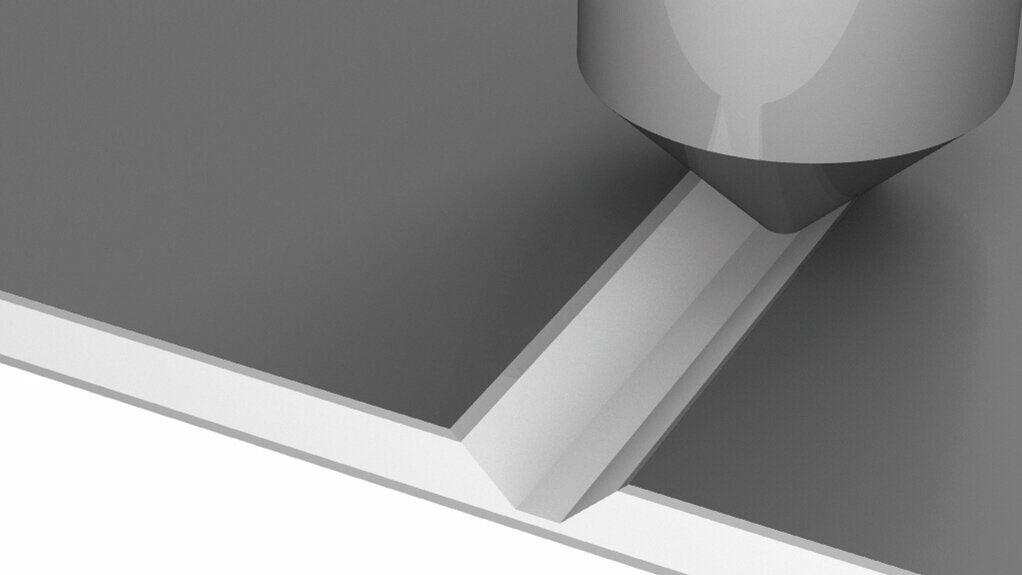

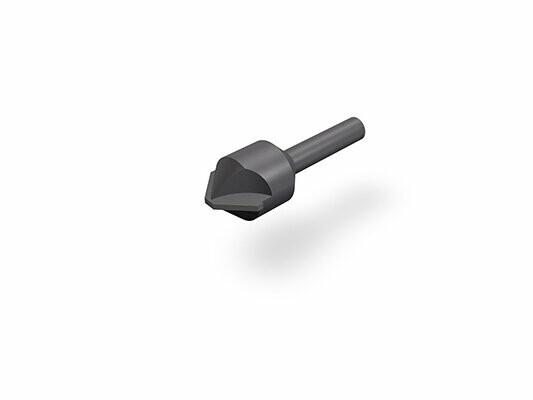

Fraise 90°

FRAISE 90°

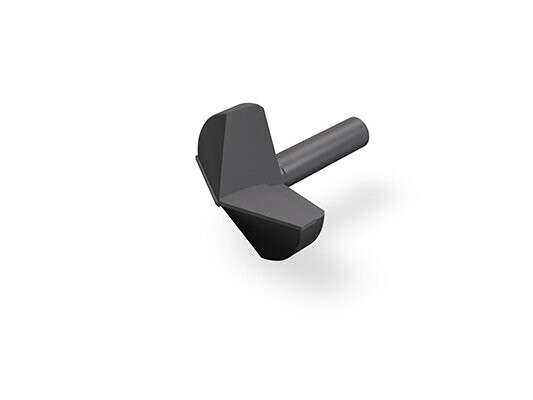

Fraise 135°

FRAISE 135°

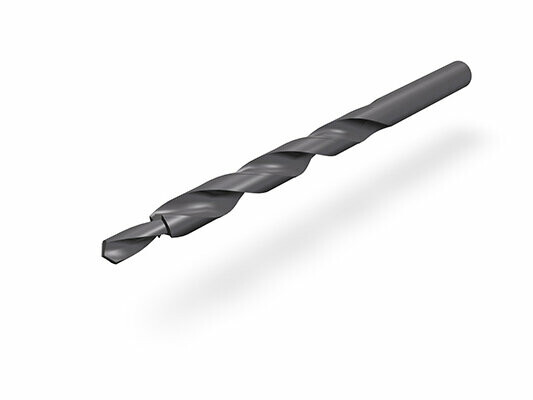

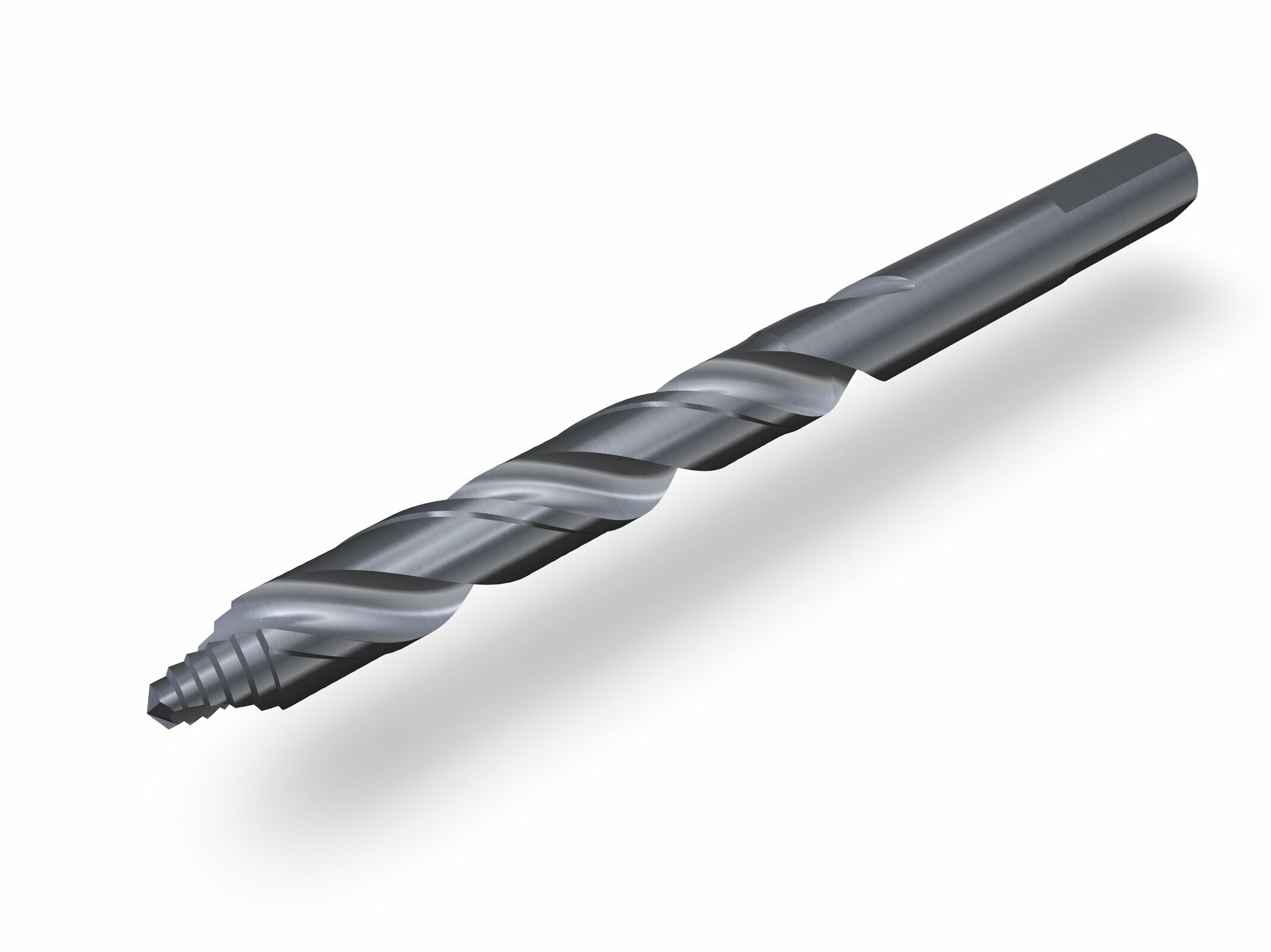

Foret étagé

FORET ÉTAGÉ

Pour l'usinage des panneaux composite en aluminium

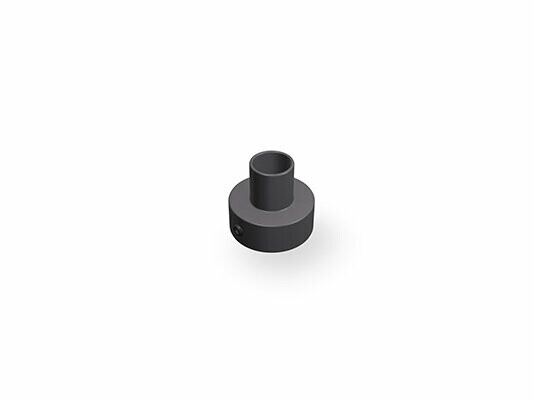

Butée de profondeur pour foret étagé

BUTÉE DE PROFONDEUR POUR FORET ÉTAGÉ

Ø 9,5 × Ø 5,1 mm

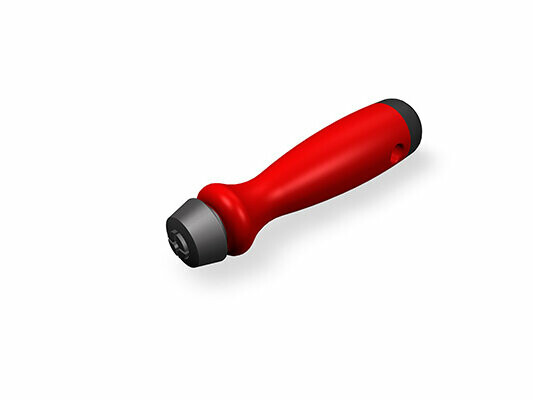

Manche pour ébarbeur

MANCHE POUR ÉBARBEUR

manche pour lame à ébavurer Ø 3,2 mm

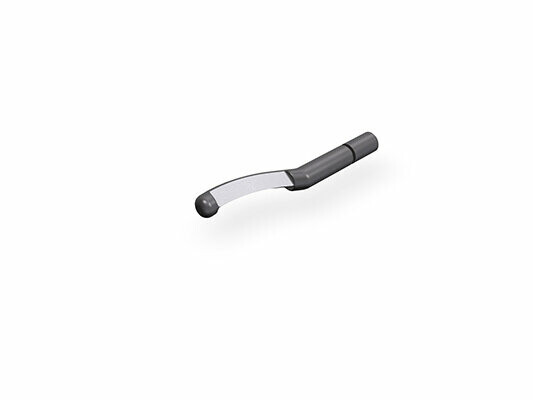

Lame pour ébarbeur

LAME POUR ÉBARBEUR

Ø 3,2 mm

Couteau PREFA

COUTEAU PREFA

Pour points fixes (Ø 5,0 mm) et points de dilatations (Ø 9,4 mm)

Cale d'espacement pour panneau composite

CALE D'ESPACEMENT POUR PANNEAU COMPOSITE

Largeur de joints 8 mm, pour joints verticaux et horizontaux

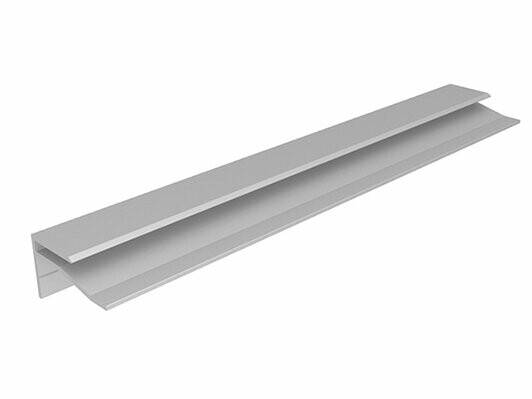

Profil en F PREFA pour panneau composite

PROFIL EN F PREFA POUR PANNEAU COMPOSITE

3.000 mm

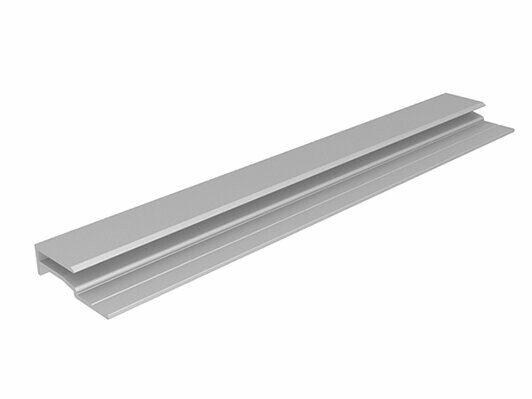

Profil en U PREFA pour panneau composite

PROFIL EN U PREFA POUR PANNEAU COMPOSITE

3.000 mm

PANNEAU COMPOSITE - CONCEPTION ET EMPLOI

VOUS POUVEZ TÉLÉCHARGER ICI DES INFORMATIONS COMPLÉMENTAIRES SUR LE PRODUIT

Remarque: Vous pouvez télécharger les fichiers .DWG et .DXF en faisant un clic droit et en sélectionnant « Enregistrer la cible du lien sous… » dans le menu contextuel.

TEXTES POUR APPELS D’OFFRES

682 KB PREFA_Texte_Appels_doffres_Facade_Panneau_composite_2018-06_-_FR.pdf 57 KB PREFA_Texte_Appels_doffres_Facade_Panneau_composite_2018-06_-_FR.docx

DÉTAILS

2 MB PREFA_Details_Fassade_Verbundplatte_geklebt_2017_Q2.dwg 3 MB PREFA_Details_Fassade_Verbundplatte_geklebt_2017_Q2.pdf 908 KB PREFA_Details_Fassade_Verbundplatte_mechanisch_2018_Q2.dwg 5 MB PREFA_Details_Fassade_Verbundplatte_mechanisch_2018_Q2.dxf 4 MB PREFA_Details_Fassade_Verbundplatte_mechanisch_2018_Q2.pdf 5 MB PREFA_Details_Fassade_Verbundplatte_geklebt_2017_Q2.dxf
