SYSTÈMES DE TOITS LOSANGE DE TOITURE 44X44



















LE GRAND FORMAT PERMET LE LIBRE JEU
Avec le losange de toiture en aluminium PREFA au format 44 × 44 cm, PREFA donne une forte impulsion à la créativité innovante. La structure de surface agrandie permet le libre jeu avec les formes traditionnelles et des accents plus modernes, sans pour autant renoncer à une grande longévité et une résistance extrême aux intempéries. Le nouveau losange de toiture design de PREFA étonne par son poids minimal ainsi que par son efficacité optimale lors de sa manipulation : les baguettes de fixation intégrées permettent un montage à la fois rapide et économique des éléments de toit et de façade.
- Design visuellement harmonieux
- Nouveau système de montage - baguettes de fixation intégrées dans un système de montage permettant une pose rapide
- Optimisation du système
- Disponible en 10 couleurs standard
LOSANGE DE TOITURE 44 × 44 - DÉTAILS TECHNIQUES
- Disponible en 10 couleurs standard surface stucco
- Sur demande : aussi disponible en finition lisse
- MATÉRIAU:
- Aluminium épaisseur 0,7 mm
- FACE VISIBLE:
- Coil coating
- FACE ARRIÈRE:
- Laque de protection
- DIMENSIONS:
- 437 × 437 mm en surface posée
- POIDS:
- 1 m² = env. 2,6 kg = 5,24 losanges de toiture 44 × 44
- UNITÉ D’EMBALLAGE:
- 8 m² = 42 pièces/carton
- PENTE:
- À partir de 12° (pour une longueur de chevron maximale de 7 m)
À partir de 14° (pour une longueur de chevron de 7-12 m)
À partir de 16° (pour une longueur de chevron supérieure à 12 m) - POSE:

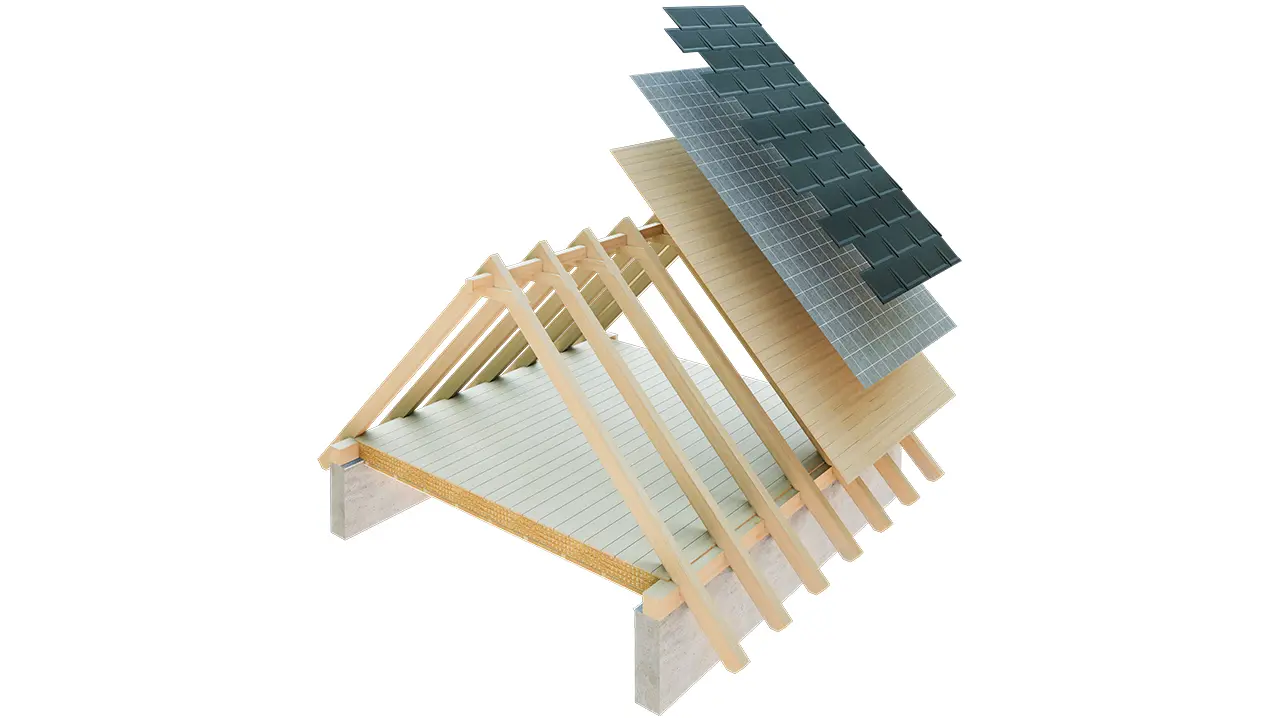

- sur voligeage intégral 24 mm
- FIXATION:
- directe, avec 4 clous annelés PREFA 28/25
LOSANGE DE TOITURE 44 × 44 - GAMME DE COULEURS
LE PRODUIT EST DISPONIBLE DANS LES COULEURS SUIVANTES
COULEUR | ~ RAL |
---|---|
01 P.10 brun | 7013 |
02 P.10 anthracite | 7016 |
03 P.10 noir | 9005 |
04 P.10 rouge tuile | 8004 |
05 P.10 rouge oxyde | 3009 |
06 P.10 vert mousse | 6005 |
07 P.10 gris souris | 7005 |
11 P.10 brun noisette | 8019 |
19 P.10 gris sombre | 7043 |
43 P.10 gris pierre¹ | 7031 |
- COULEUR
- 01 P.10 brun
- ~ RAL
- 7013
- COULEUR
- 02 P.10 anthracite
- ~ RAL
- 7016
- COULEUR
- 03 P.10 noir
- ~ RAL
- 9005
- COULEUR
- 04 P.10 rouge tuile
- ~ RAL
- 8004
- COULEUR
- 05 P.10 rouge oxyde
- ~ RAL
- 3009
- COULEUR
- 06 P.10 vert mousse
- ~ RAL
- 6005
- COULEUR
- 07 P.10 gris souris
- ~ RAL
- 7005
- COULEUR
- 11 P.10 brun noisette
- ~ RAL
- 8019
- COULEUR
- 19 P.10 gris sombre
- ~ RAL
- 7043
- COULEUR
- 43 P.10 gris pierre¹
- ~ RAL
- 7031
¹ Les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé, gris quartz et aluminium naturel s’inspirent de coloris naturels et sont ainsi soumises à de légères variations, ce qui confère aux produits un caractère unique.
Remarques
- Les valeurs RAL indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
- Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
- Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
LOSANGE DE TOITURE 44 × 44 - ACCESSOIRES
VOUS TROUVEREZ ICI UNE LISTE DES ACCESSOIRES POUR LE PRODUIT

BANDE DE DÉPART PREFA POUR BARDEAU, LOSANGES, FX.12 ET R.16
1800 × 158 × 1,00 mm, pré-perforée

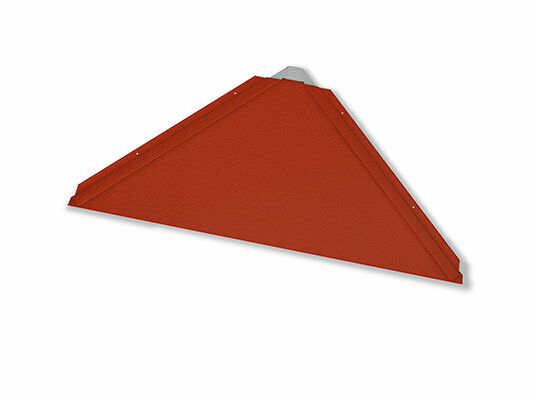

DEMI-LOSANGE DE TOITURE 44 × 44 PREFA POUR DÉPART
1,48 pces /ml

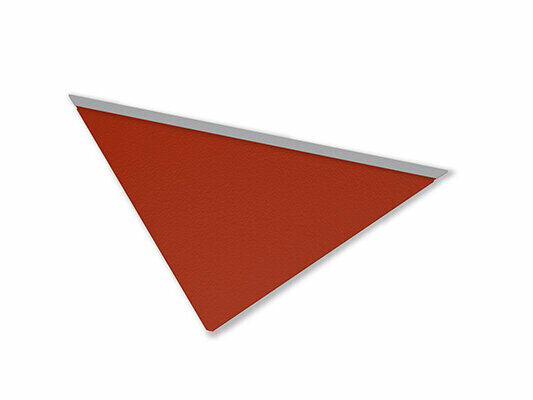

DEMI-LOSANGE DE TOITURE 44 × 44 PREFA POUR FIN
1,8 pces/ml

PLAQUE DE SUPPORT PREFA POUR LOSANGES DE TOITURE 44 × 44
660 × 125 mm

GRILLE DE PROTECTION PREFA ANTI-OISEAUX
125 × 2.000 × 0,7 mm, avec perforations rondes ø 5 mm

TABLETTE PREFA
230 × 2.000 × 0,70 mm

RIVE ORIGINALE PREFA STUCCO
95 × 2.000 × 0,70 mm, avec tôle d’accrochage

NOUE DE SÉCURITÉ PREFA STUCCO
3.000 mm, avec double pli de sécurité

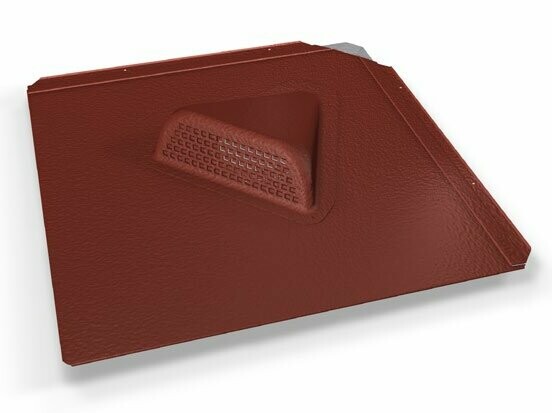

CHAPEAU DE RACCORDEMENT POUR CHATIÈRE PREFA
à riveter, surface de ventilation env. 30 cm²

FAÎTIÈRE PREFA
500 × 1,00 mm

ABOUT DE DÉPART POUR FAÎTIÈRE PREFA

AÉRATEURS JET PREFA
3.000 × 1,00 mm, 1.200 × 1,00 mm, faîtière ventilée autoportante pour toitures ventilées

ABOUT DE FAÎTIÈRE

TABATIÈRE
Dimensions intérieures 595 × 595 mm, pente de toit à partir de 12°, complète avec châssis bois, barre d’écartement avec goupille à ressort et plaque translucide double de 6 mm

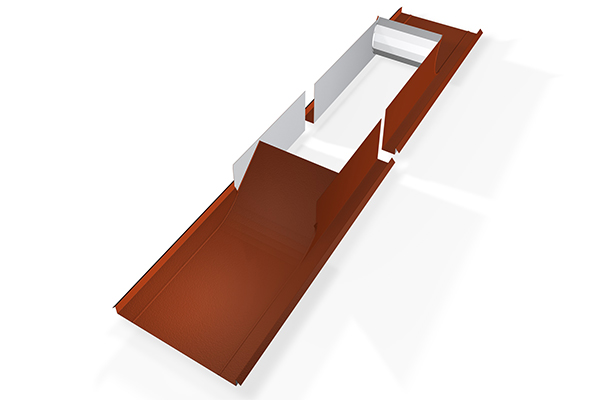

RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT VELUX
disponible dans de nombreuses dimensions

RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT ROTO
disponible dans de nombreuses dimensions

MARCHE-PIED UNIVERSEL PREFA
Contient deux platines avec joints d’étanchéité et marche, matériel de fixation inclus. Pente de toit de 12 ° à 60 °. Conforme à DIN EN 516-1-A

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR UN PIED
250 mm, pente 5° - 55°

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR DEUX PIEDS
360 mm
Pente: 12° - 55°

GRILLES PASSERELLES PREFA
250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm

ÉLÉMENT D’ASSEMBLAGE DES GRILLES PASSERELLES

CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 517B

CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 795
sur pieds de support

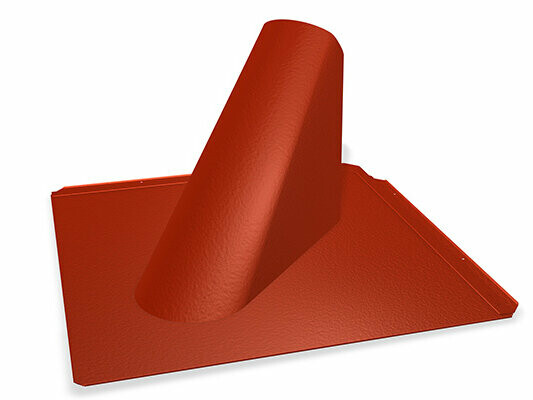

RACCORDEMENT DE VENTILATION PREFA POUR LOSANGES DE TOITURE 44 × 44
pour passages de tuyaux de Ø 80 à 125 mm et pentes de toit de 17° à 52°

RACCORDEMENT PREFA UNIVERSELLE EN DEUX PARTIES
pour passage de tuyau de diamètre 40 à 120 mm, pour pente de toit de 12° à 52°

RACCORDEMENT D’AÉRATION PREFA
pente de toit à partir de 12°, Ø 100 mm

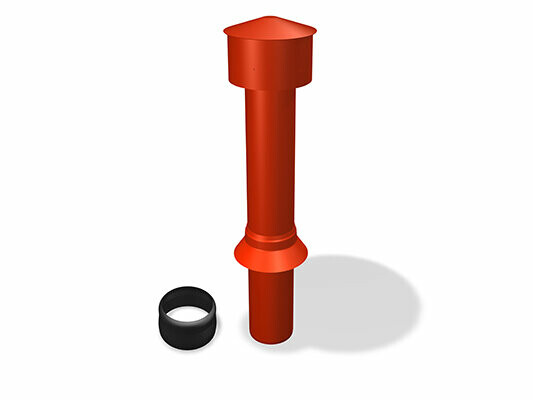

TUYAU DE VENTILATION PREFA
Ø 100 mm, Ø 120 mm, pour raccordement de ventilation

SOUFFLET PLISSÉE PREFA 100
Ø 100 - 130 mm, manchon élastique EPDM pour passage dans la sous-couverture de toit

CROCHETS DE TUBES PARE-NEIGE PREFA
Hauteur du crochet 165 mm, hauteur de passage du tube 135 mm

TUBE ROND PREFA
pour crochet de tubes pare-neige, 15 × 3.000 mm

PIÈCE DE FIN POUR SYSTÈME PARE-NEIGE À BARRES

SYSTÈME PARE-NEIGE PREFA
pour 3 barres

BARRE POUR SYSTÈME PARE-NEIGE PREFA
3.000 mm 25/25

ÉLÉMENT ARRÊT-GLACE POUR BARRE
pour barre du système pare-neige PREFA

PIÈCE DE FIN POUR BARRE DU SYSTÈME PARE-NEIGE

SUPPORT PARE-NEIGE POUR RONDINS
300 × 246 mm, pour rondins Ø 140 mm

CHAPEAU DE CHEMINÉE PREFA
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

PROFILS PLATS PREFA

PREFA BAVETTE VENTILÉE
avec perforation carrée 6 mm, de couleurs brun/anthracite et gris souris/gris souris, dimensions: 1,00 × 250 mm et 1,00 × 333 mm

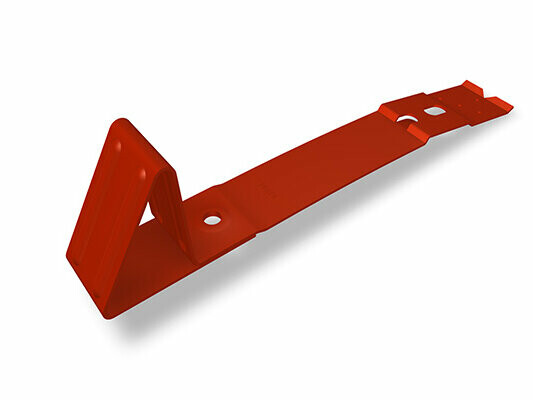

ARRÊT DE NEIGE PREFA POUR LOSANGES DE TOITURE 44 × 44
LOSANGE DE TOITURE 44X44 - CONCEPTION ET EMPLO
VOUS POUVEZ TÉLÉCHARGER ICI DES INFORMATIONS COMPLÉMENTAIRES SUR LE PRODUIT
Remarque: Vous pouvez télécharger les fichiers .DWG et .DXF en faisant un clic droit et en sélectionnant « Enregistrer la cible du lien sous… » dans le menu contextuel.
