robuste comme un taureauSYSTÈMES DE TOITS R.16
COULEURS DISPONIBLES
COULEUR 01 P.10 BRUN
COULEUR 02 P.10 ANTHRACITE
COULEUR 03 P.10 NOIR
COULEUR 04 P.10 ROUGE TUILE
COULEUR 05 P.10 ROUGE OXYDE
COULEUR 06 P.10 VERT MOUSSE
COULEUR 07 P.10 GRIS SOURIS
COULEUR 11 P.10 BRUN NOISETTE
COULEUR 13 ALUMINIUM NATUREL

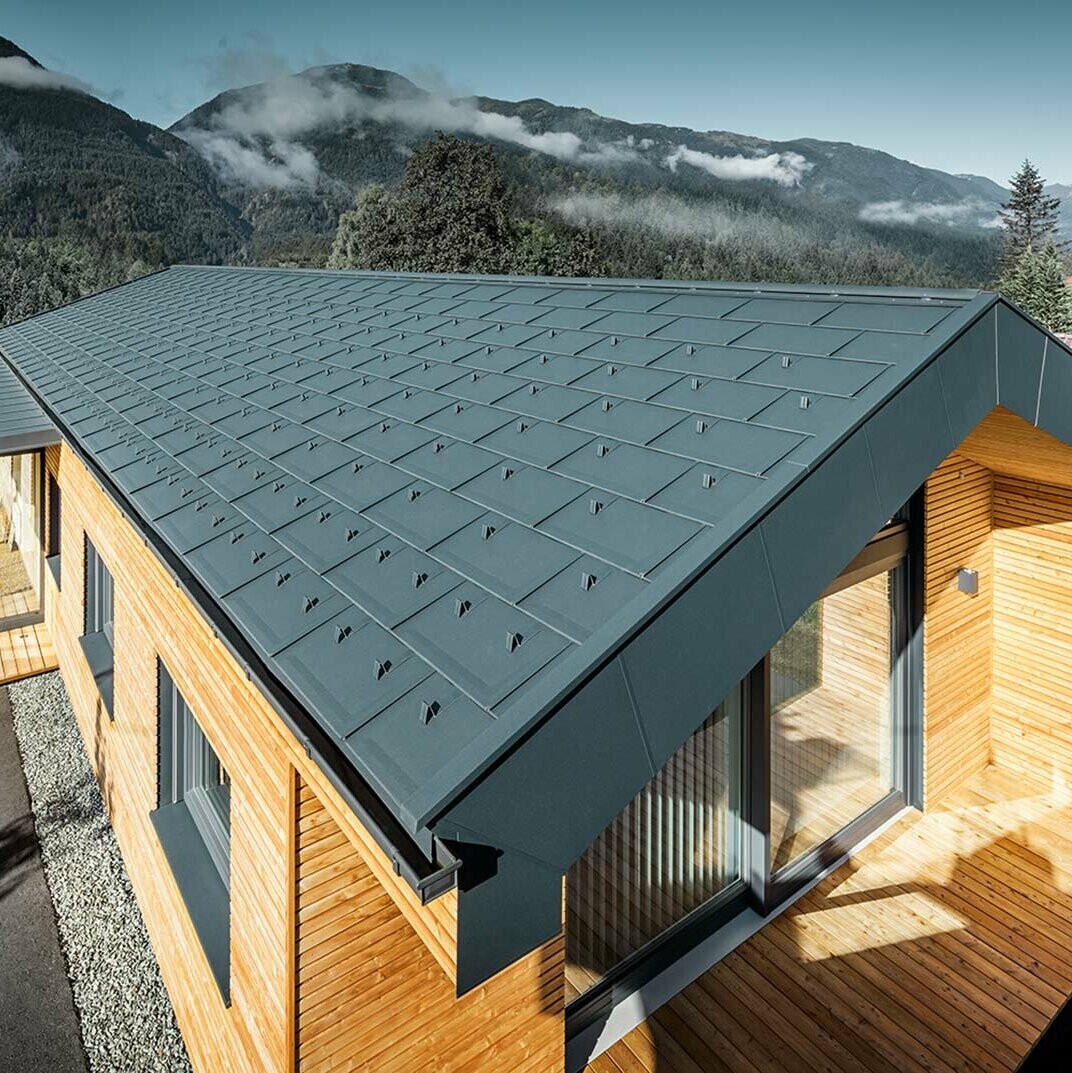

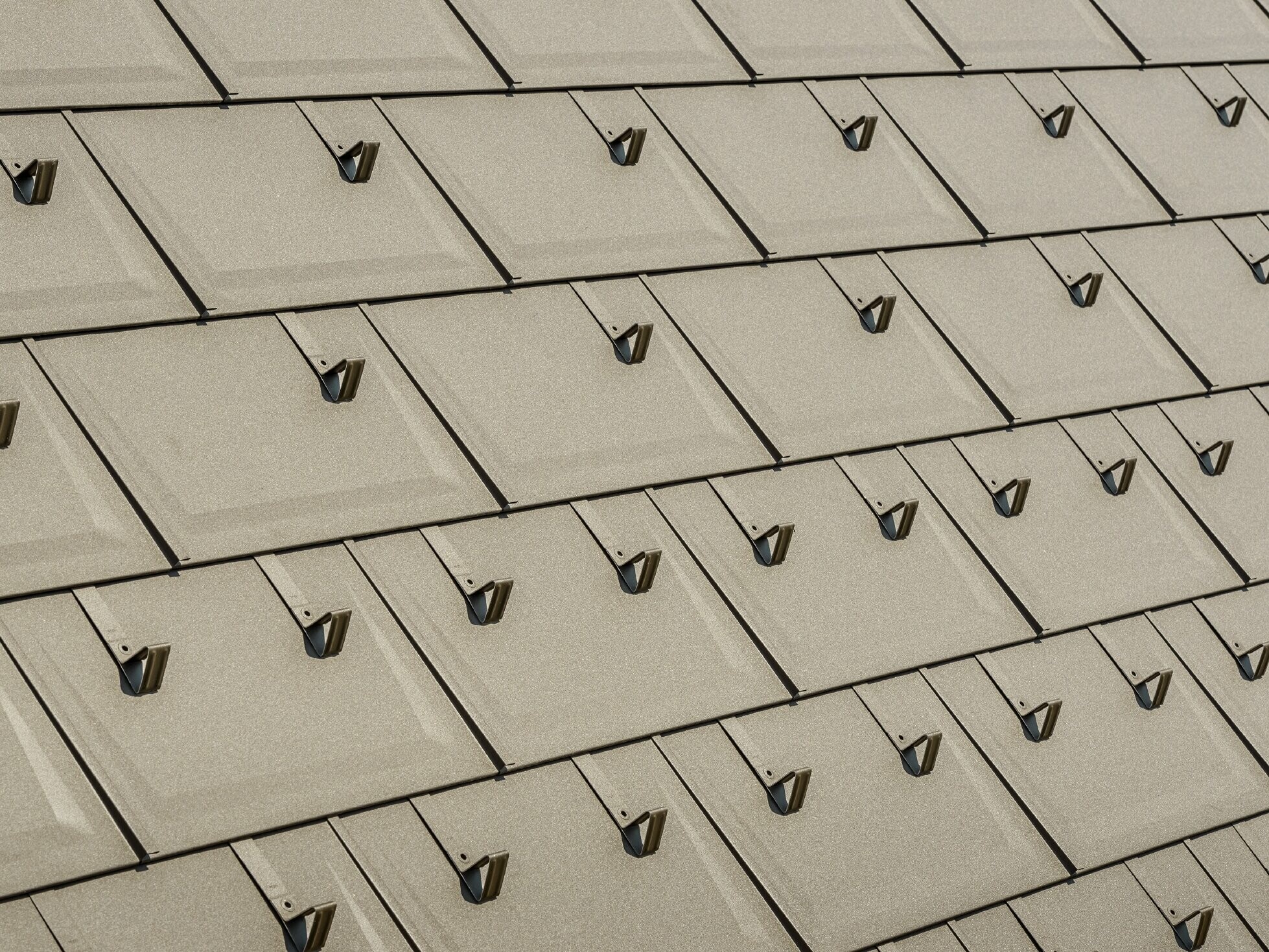

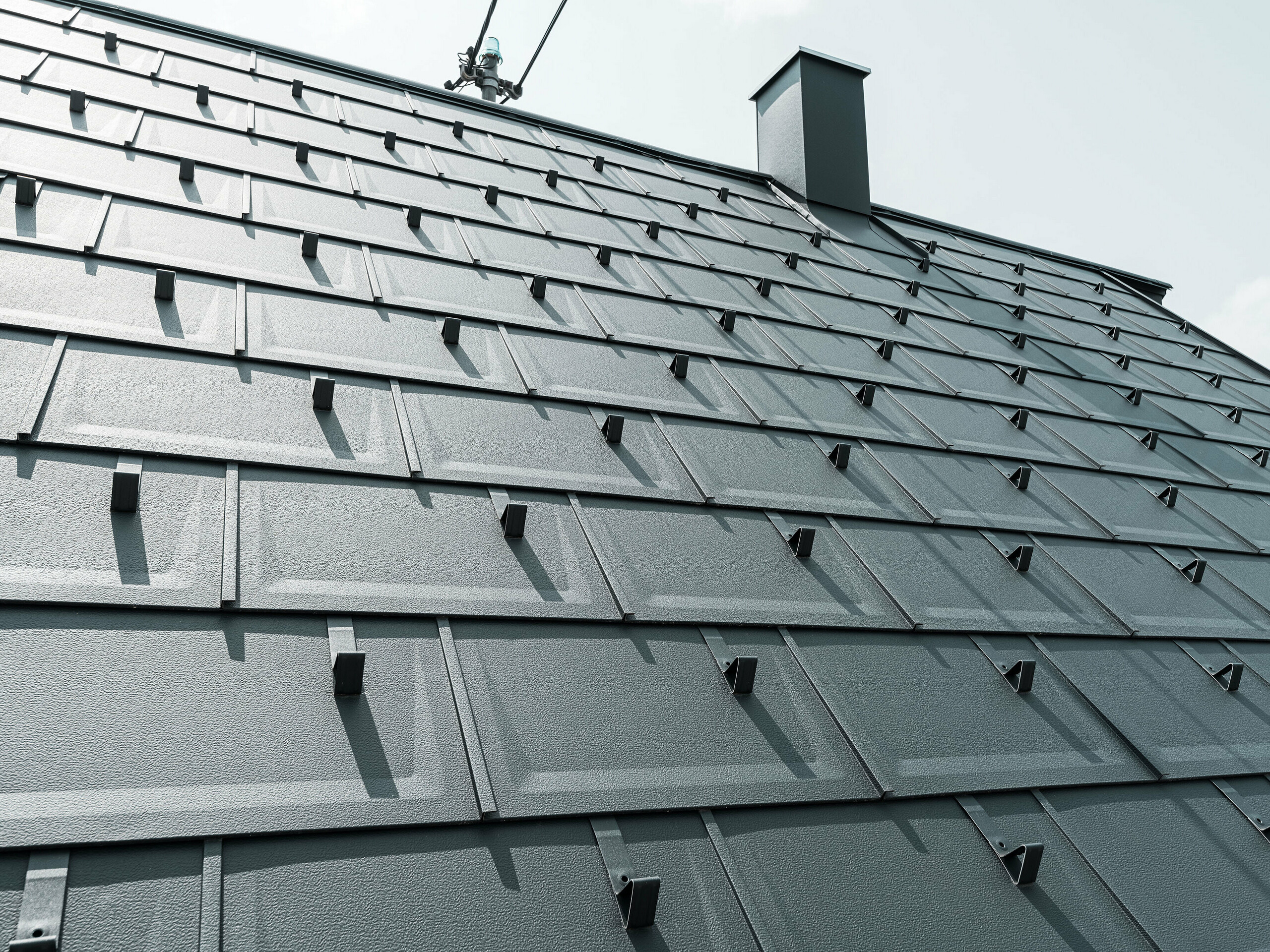

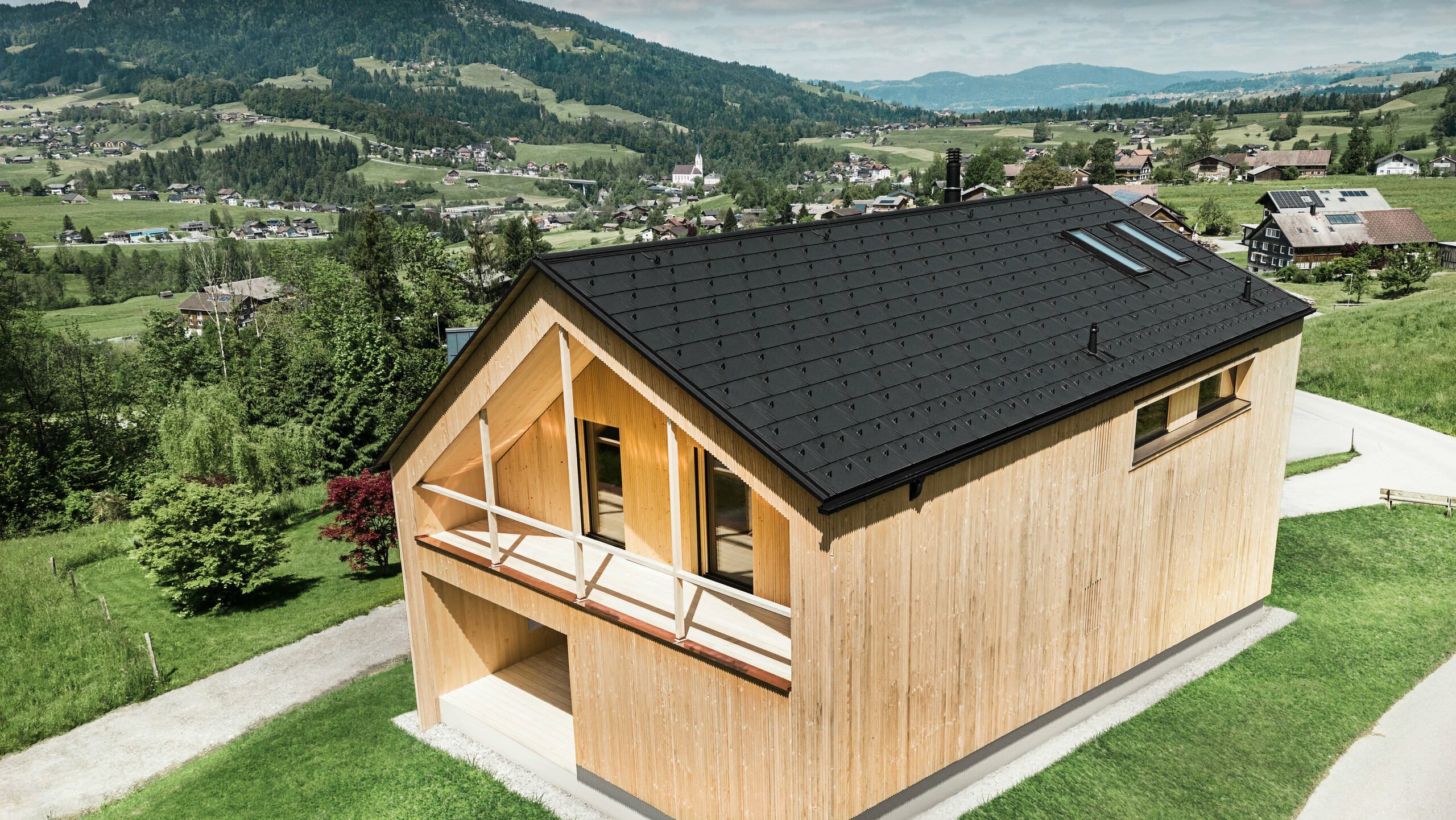

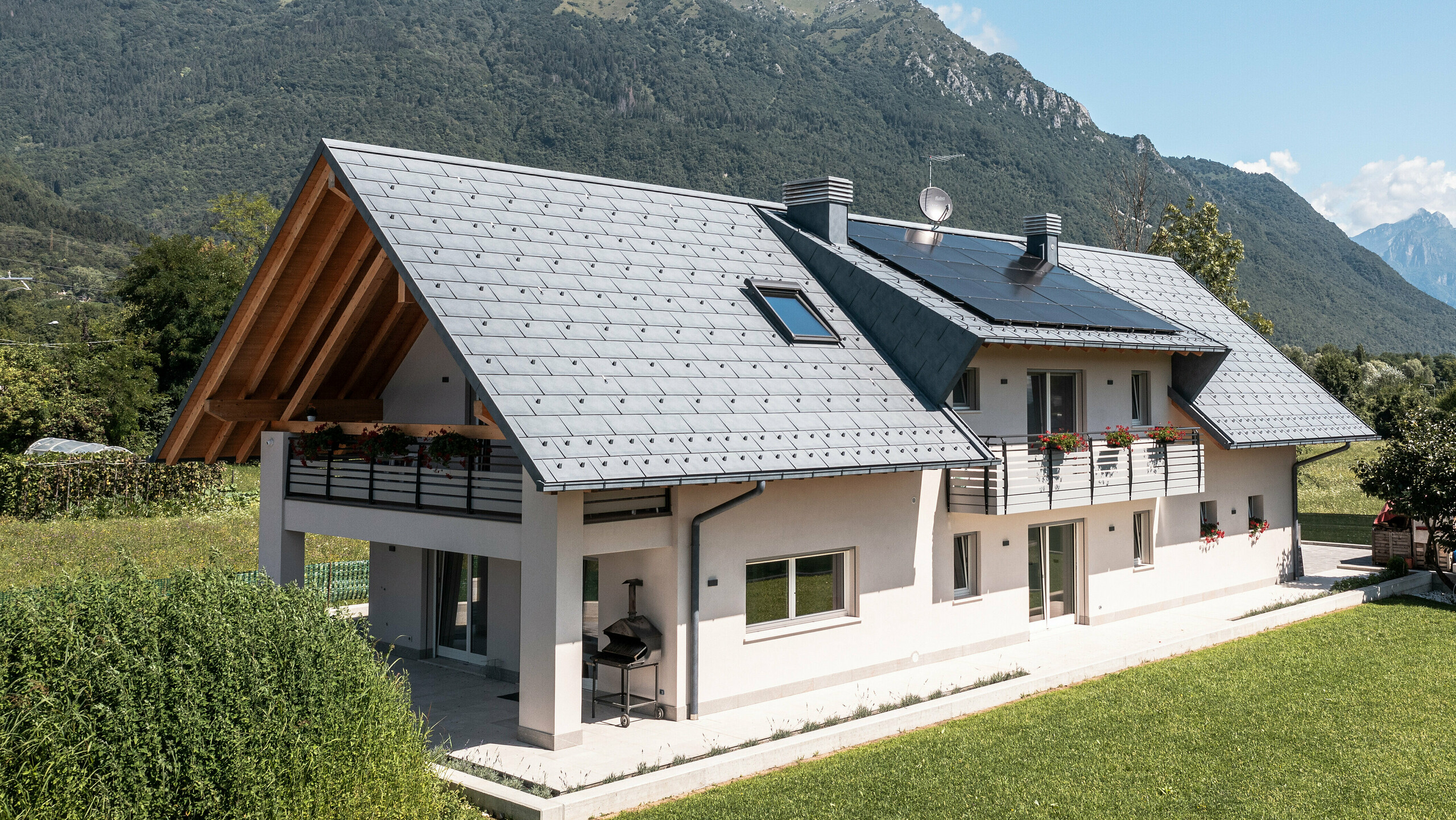

Les tuiles en aluminium PREFA sont synonymes d’exigences de qualité optimales en termes de robustesse et de fiabilité en association avec une pureté toute contemporaine des formes. Avec le nouveau R.16, PREFA a développé un design de toit épuré créant les espaces de liberté les plus vastes possibles pour la réalisation d’une architecture unique. Grâce au grand format avec une longueur d’élément de 70 cm, il est désormais possible de couvrir le toit avec 3,4 tuiles au mètre carré tout en obtenant des effets esthétiques étonnants.
- Disponible dans 9 couleurs standard
- Gamme complète d’accessoires
- 40 ans de garantie
- Alliage selon la norme EN 1396
- Revêtement selon le processus Coil Coating
R.16 - DÉTAILS TECHNIQUES
- Disponible en 9 couleurs standard - surface stucco
- Sur demande : aussi disponible en finition lisse
- MATÉRIAU:
- Aluminium épaisseur 0,7 mm
- FACE VISIBLE:
- Coil coating
- FACE ARRIÈRE:
- Laque de protection
- DIMENSIONS:
- 700 × 420 mm en surface posée
- POIDS:
- 1 m² = env. 2,5 kg = 3,4 pces
- UNITÉ D’EMBALLAGE:
- 8,24 m² = 28 pièces/carton
- PENTE:
- à partir de 17°
- POSE:
- sur voligeage intégral 24 mm

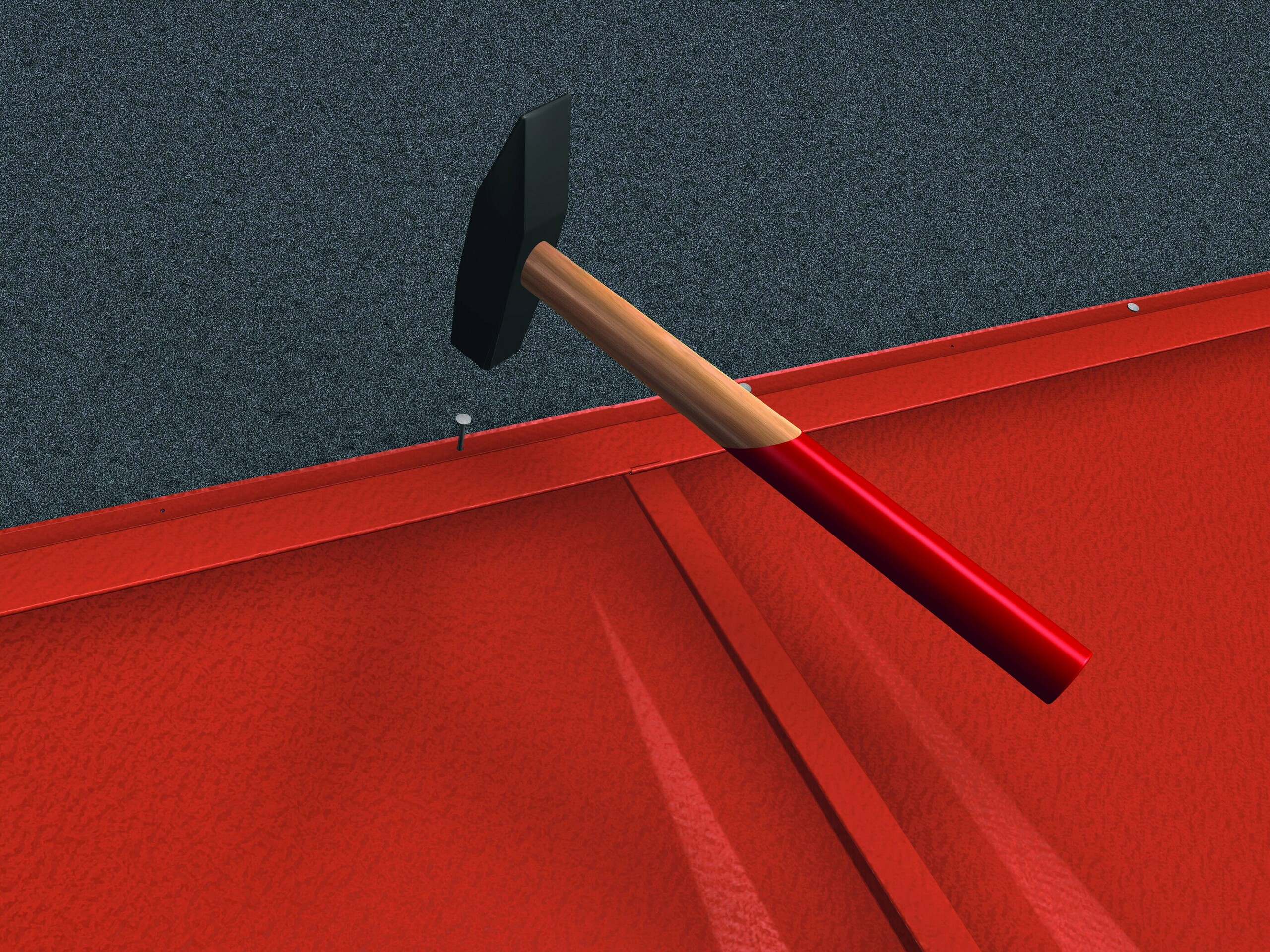

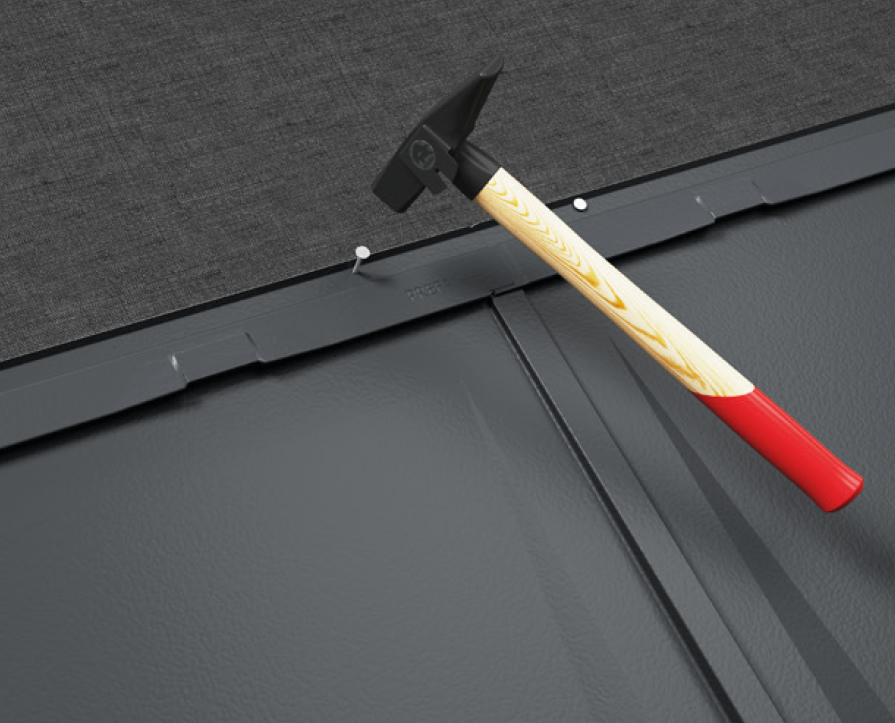

- FIXATION:
- directe, avec 3 clous annelés PREFA 28/25
CONSTRUCTION DE LA TOITURE

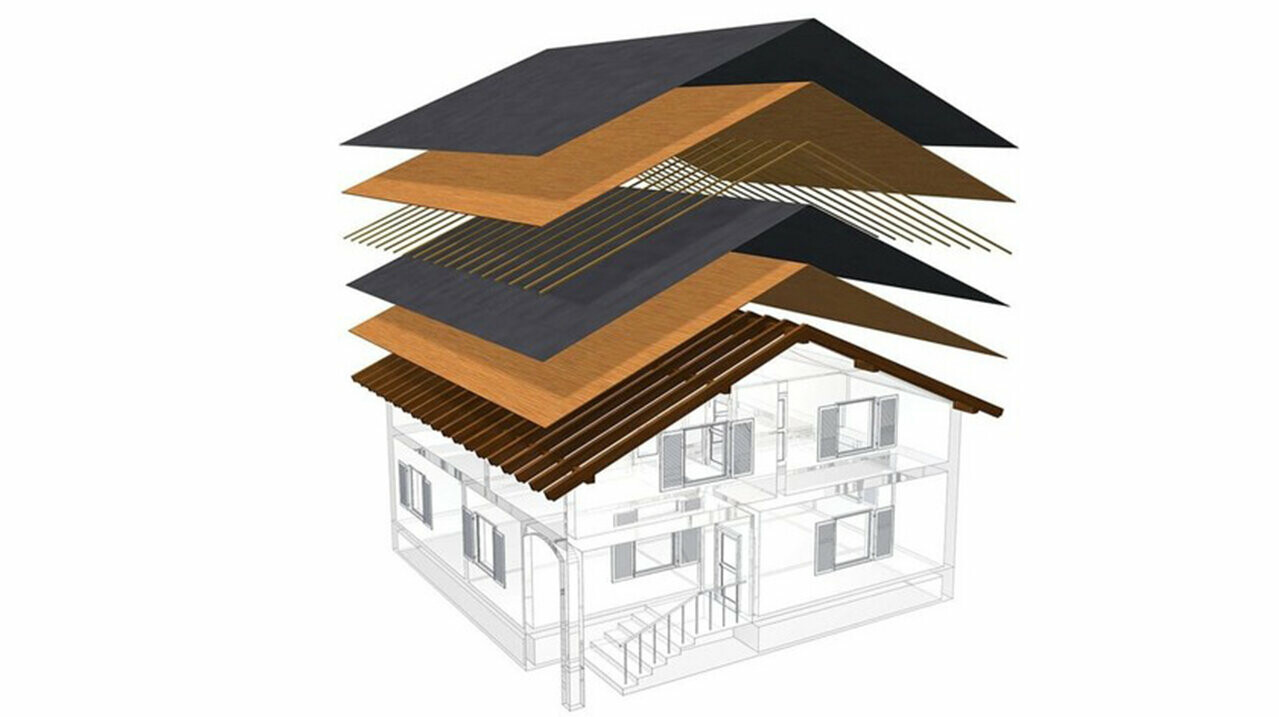

Les combles peuvent aussi servir d’espace d’habitation

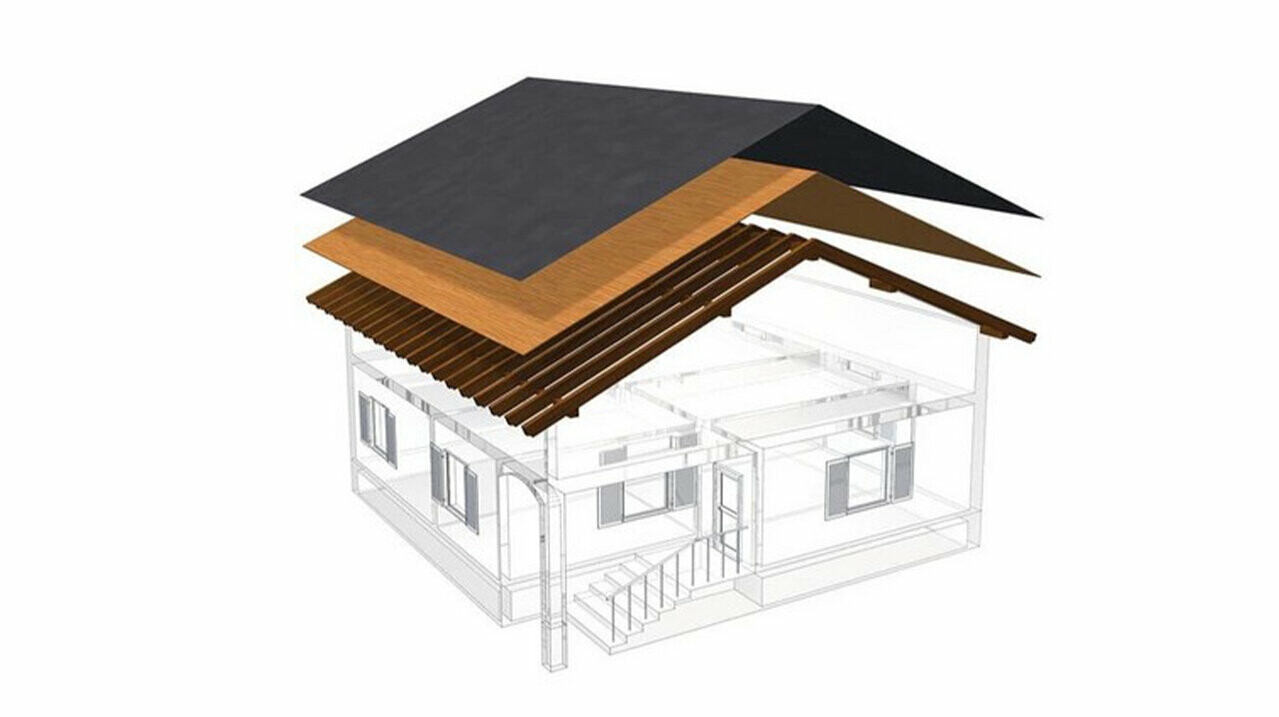

Les combles ne sont pas utilisés comme espace d’habitation
R.16 - GAMME DE COULEURS
LE PRODUIT EST DISPONIBLE DANS LES COULEURS SUIVANTES:
| COULEUR | ~ RAL | ~ NCS |
|---|---|---|
| 01 P.10 brun | 7013 | S 8005-Y20R |
| 02 P.10 anthracite | 7016 | S 8502-B |
| 03 P.10 noir | 9005 | S 9000-N |
| 04 P.10 rouge tuile | 8004 | S 4550-Y60R |
| 05 P.10 rouge oxyde | 3009 | S 0530-Y90R |
| 06 P.10 vert mousse | 6005 | S 7020-G |
| 07 P.10 gris souris | 7005 | S 6000-N |
| 11 P.10 brun noisette | 8019 | S 8005-Y80R |
| 43 P.10 gris pierre¹ | 7031 | S 6005-R80B |
- COULEUR
- 01 P.10 brun
- ~ RAL
- 7013
- ~ NCS
- S 8005-Y20R
- COULEUR
- 02 P.10 anthracite
- ~ RAL
- 7016
- ~ NCS
- S 8502-B
- COULEUR
- 03 P.10 noir
- ~ RAL
- 9005
- ~ NCS
- S 9000-N
- COULEUR
- 04 P.10 rouge tuile
- ~ RAL
- 8004
- ~ NCS
- S 4550-Y60R
- COULEUR
- 05 P.10 rouge oxyde
- ~ RAL
- 3009
- ~ NCS
- S 0530-Y90R
- COULEUR
- 06 P.10 vert mousse
- ~ RAL
- 6005
- ~ NCS
- S 7020-G
- COULEUR
- 07 P.10 gris souris
- ~ RAL
- 7005
- ~ NCS
- S 6000-N
- COULEUR
- 11 P.10 brun noisette
- ~ RAL
- 8019
- ~ NCS
- S 8005-Y80R
- COULEUR
- 43 P.10 gris pierre¹
- ~ RAL
- 7031
- ~ NCS
- S 6005-R80B
¹ Les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé, gris quartz et aluminium naturel s’inspirent de coloris naturels et sont ainsi soumises à de légères variations, ce qui confère aux produits un caractère unique.
Remarques
- Les valeurs RAL et NCS indiquées sont seulement approximatives (~). Elles peuvent fortement différer des couleurs originales de PREFA et le cas échéant, ne pas refléter la représentation subjective de la couleur.
- Pour la qualité de couleur P.10 notamment, aucune valeur ne peut être définie en raison de la structure de la surface. En outre, les couleurs P.10 gris pierre, P.10 brun sable, P.10 brun rouille, P.10 vert-de-gris, bois clair, bois foncé et gris quartz sont inspirées de coloris naturels composés de plusieurs teintes.
- Pour déterminer la couleur précise de composants supplémentaires, des échantillons peuvent être demandés.
R.16 - ACCESSOIRES
VOUS TROUVEREZ ICI UNE LISTE DES ACCESSOIRES POUR LE PRODUIT:

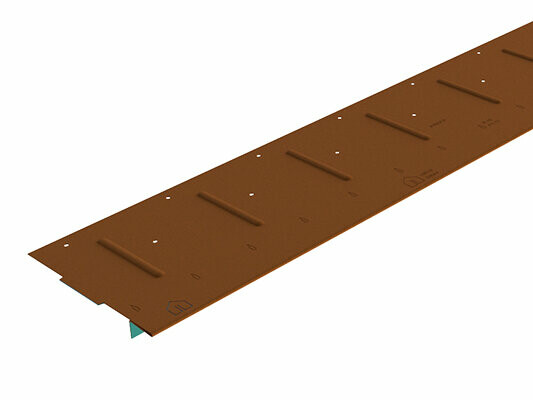

BANDE DE DÉPART PREFA POUR BARDEAU, LOSANGES, FX.12 ET R.16
1800 × 158 × 1,00 mm, pré-perforée
GRILLE DE PROTECTION PREFA ANTI-OISEAUX
125 × 2.000 × 0,7 mm, avec perforations rondes ø 5 mm

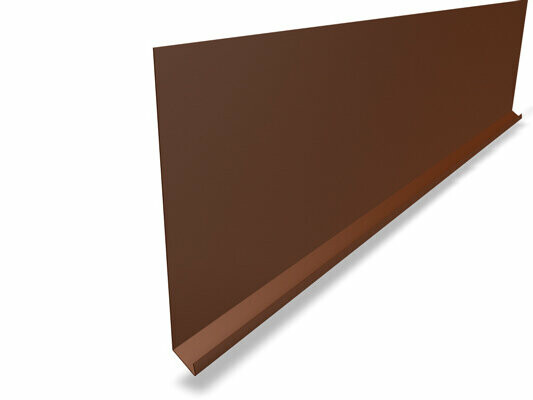

TABLETTE PREFA
230 × 2.000 × 0,70 mm

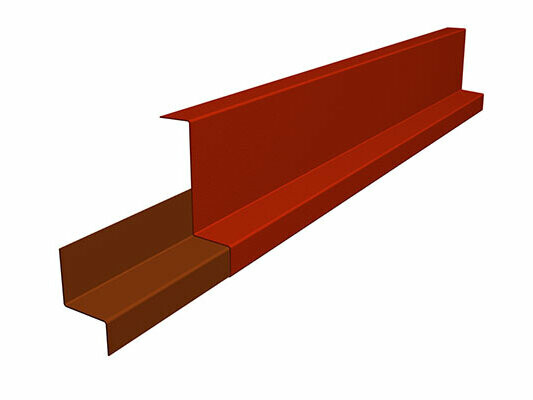

RIVE ORIGINALE PREFA STUCCO
95 × 2.000 × 0,70 mm, avec tôle d’accrochage

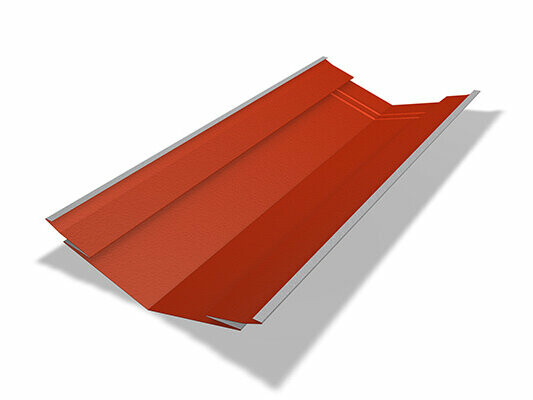

NOUE DE SÉCURITÉ PREFA STUCCO
3.000 mm, avec double pli de sécurité

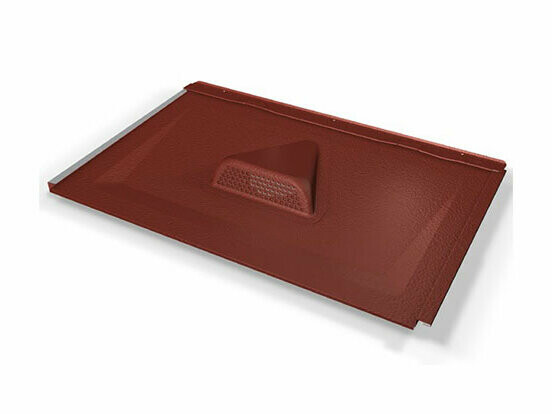

CHAPEAU DE RACCORDEMENT POUR CHATIÈRE PREFA
à riveter, surface de ventilation env. 30 cm²

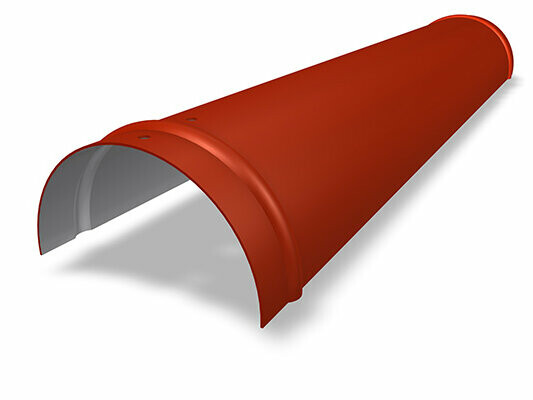

FAÎTIÈRE PREFA
500 × 1,00 mm

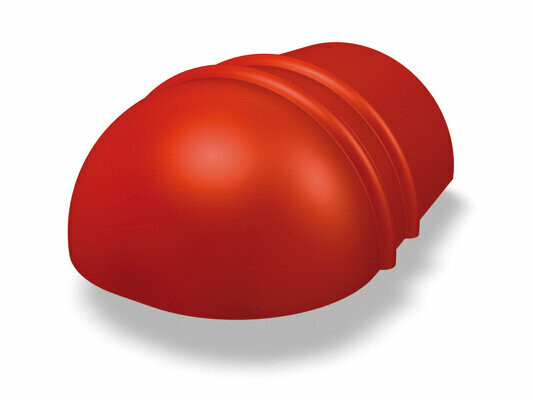

ABOUT DE FAÎTIÈRE

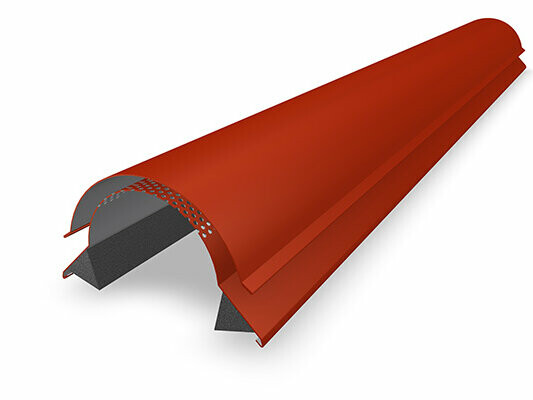

AÉRATEURS JET PREFA
3.000 × 1,00 mm, 1.200 × 1,00 mm, pour toit chaud, convient à toutes les longueurs de chevron

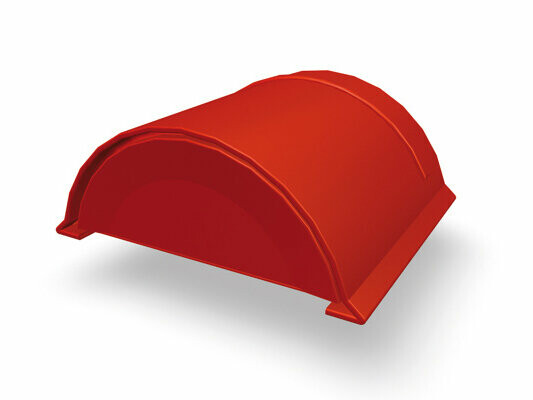

ABOUT PREFA POUR AÉRATEUR JET

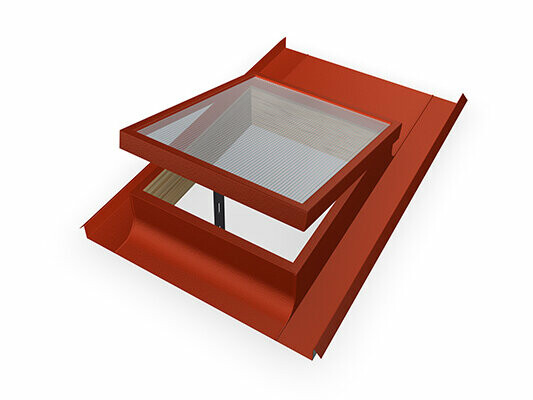

TABATIÈRE
Dimensions intérieures 595 × 595 mm, pente de toit à partir de 12°, complète avec châssis bois, barre d’écartement avec goupille à ressort et plaque translucide double de 6 mm

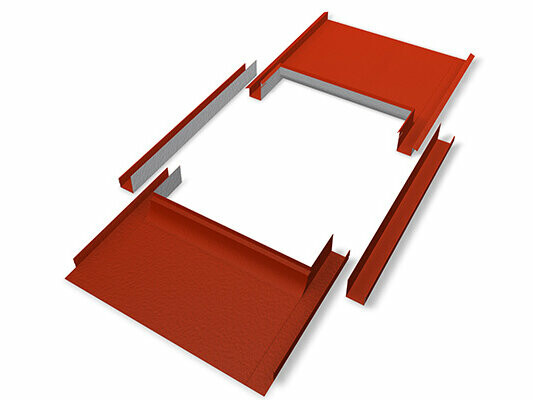

RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT VELUX
disponible dans de nombreuses dimensions
RACCORDEMENTS PREFA POUR FENÊTRES DE TOIT ROTO
disponible dans de nombreuses dimensions

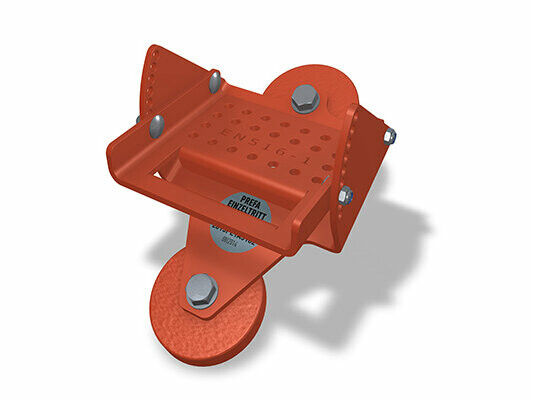

MARCHE-PIED UNIVERSEL PREFA
Contient deux platines avec joints d’étanchéité et marche, matériel de fixation inclus. Pente de toit de 12 ° à 60 °. Conforme à DIN EN 516-1-A

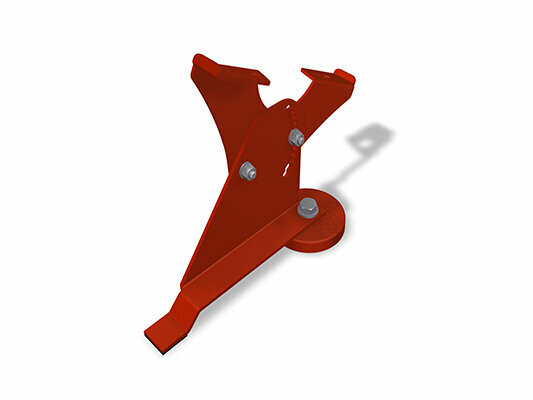

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR UN PIED
250 mm, pente 5° - 55°
GRILLES PASSERELLES PREFA
250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm

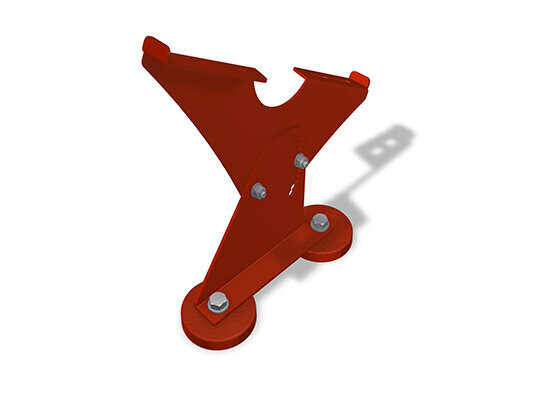

CROCHETS SUPPORTS DE GRILLE PASSERELLE PREFA SUR DEUX PIEDS
360 mm
pente: 12° - 55°
ÉLÉMENT D’ASSEMBLAGE DES GRILLES PASSERELLES

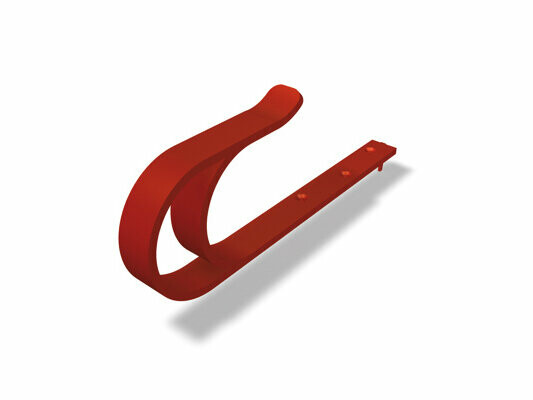

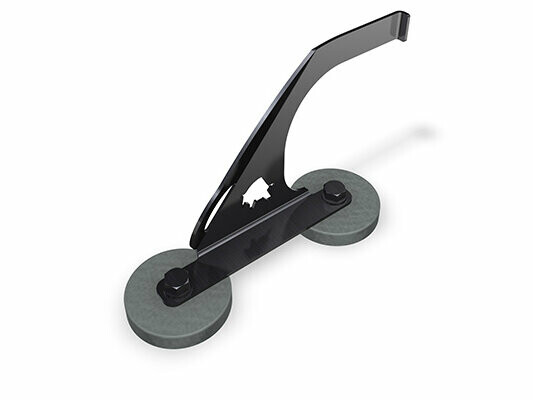

CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 517B
CROCHETS DE SÉCURITÉ DE TOIT PREFA SELON NORME EN 517B

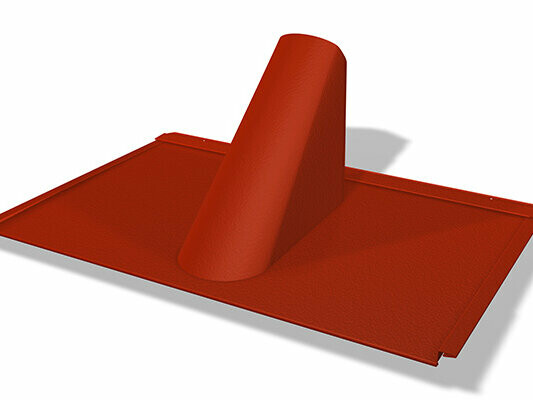

RACCORDEMENT DE VENTILATION PREFA POUR FX.12 ET R.16
pour passages de tuyaux de Ø 80 à 125 mm et pentes de toit de 17° à 52°

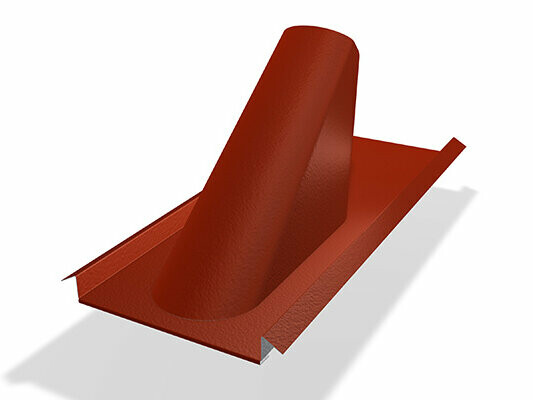

RACCORDEMENT DE VENTILATION À AGRAFER
Pentes de toit de 12° à 52°; Ø de 80 à 125 mm

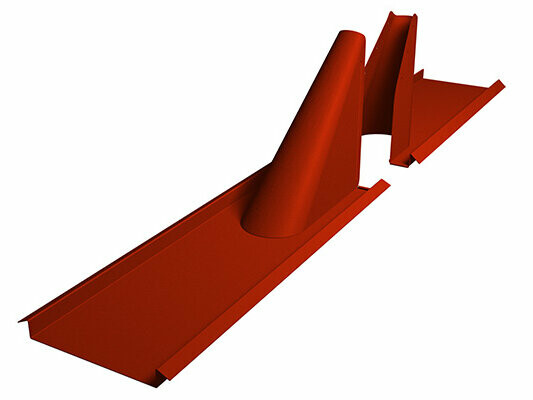

RACCORDEMENT PREFA UNIVERSELLE EN DEUX PARTIES
pour passage de tuyau de diamètre 40 à 120 mm, pour pente de toit de 12° à 52°

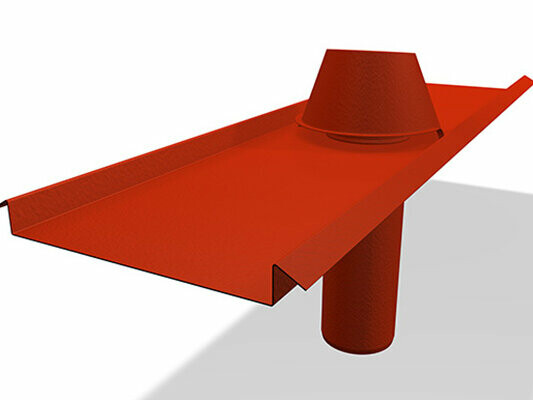

RACCORDEMENT D’AÉRATION PREFA
pente de toit à partir de 12°, Ø 100 mm
TUYAU DE VENTILATION PREFA
Ø 100 mm, Ø 120 mm, pour raccordement de ventilation

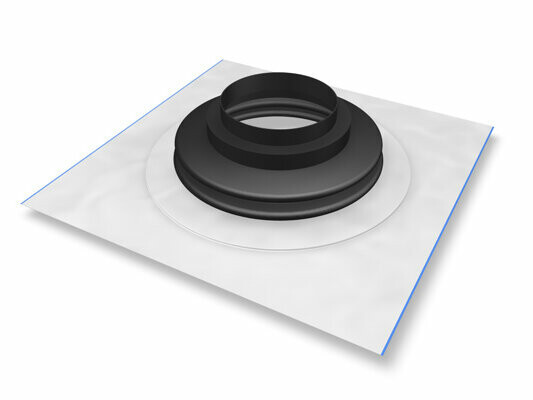

SOUFFLET PLISSÉE PREFA 100
Ø 100 - 130 mm, manchon élastique EPDM pour passage dans la sous-couverture de toit

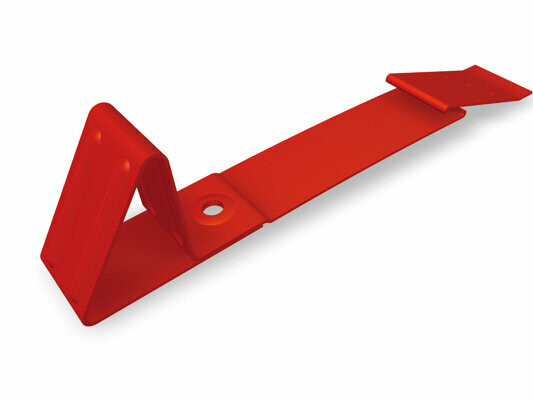

ARRÊT DE NEIGE PREFA POUR PANNEAU FX.12, DS.19 ET R.16

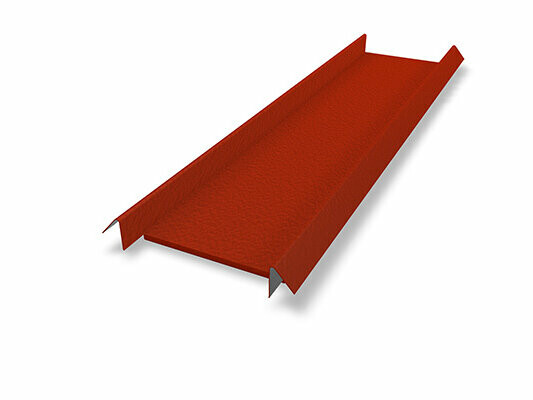

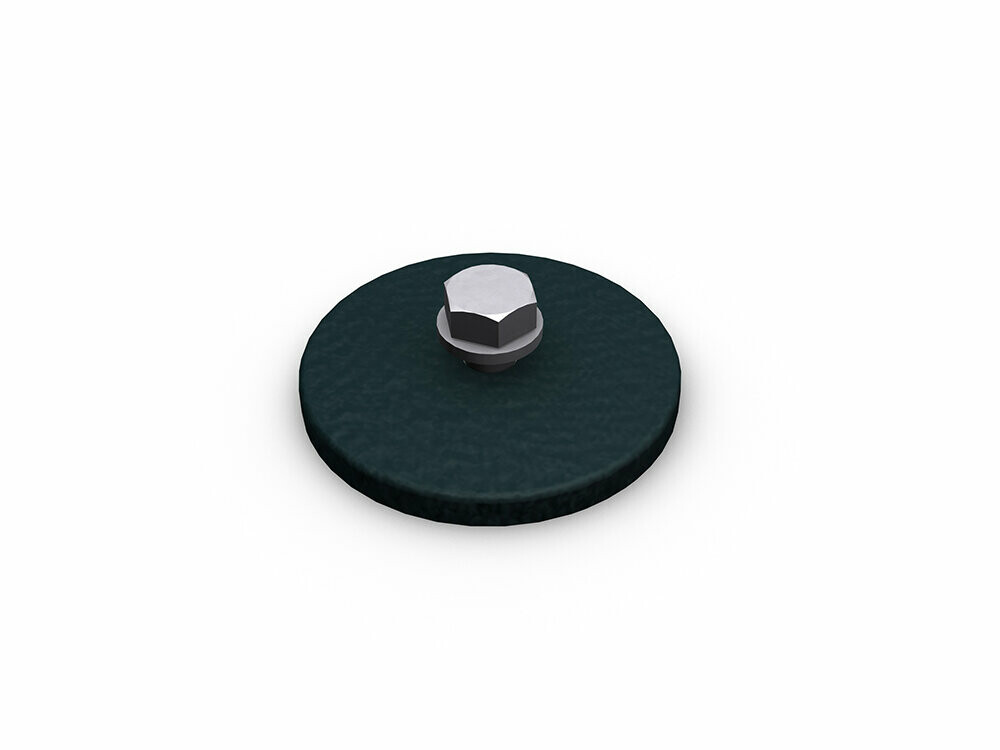

PLAQUE DE SUPPORT PREFA
CROCHETS DE TUBES PARE-NEIGE PREFA
Hauteur du crochet 165 mm, hauteur de passage du tube 135 mm
TUBE ROND PREFA
pour crochet de tubes pare-neige, 15 × 3.000 mm

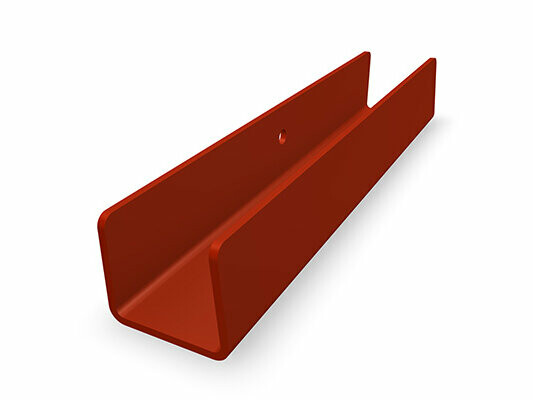

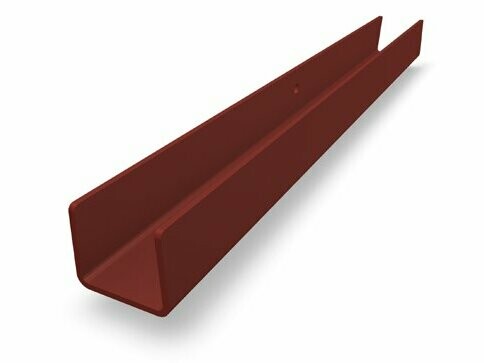

PIÈCE DE FIN POUR SYSTÈME PARE-NEIGE À BARRES

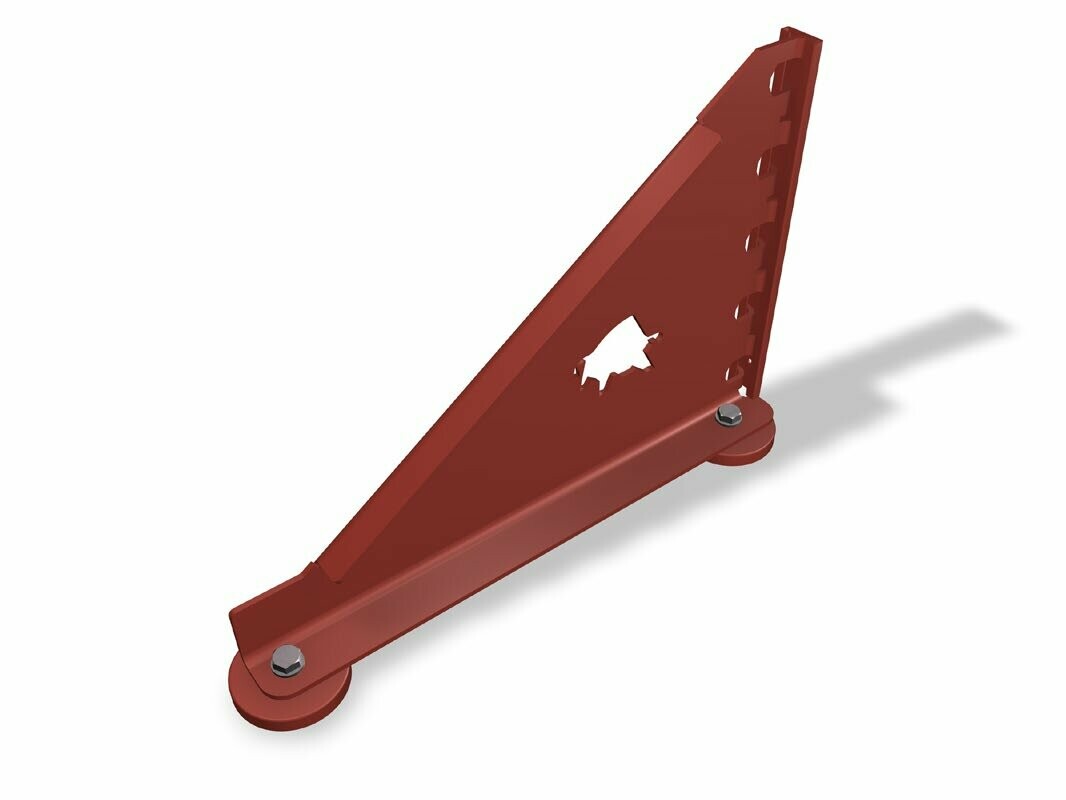

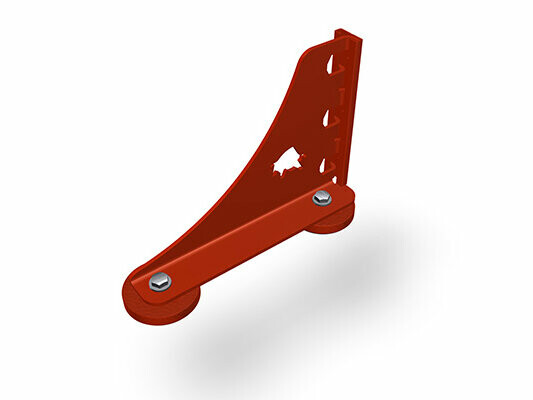

SYSTÈME PARE-NEIGE PREFA
pour 3 barres

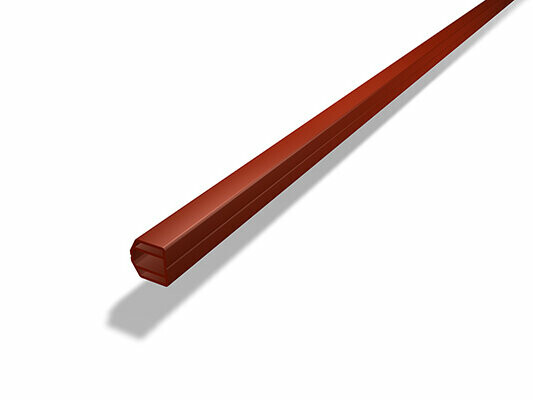

BARRE POUR SYSTÈME PARE-NEIGE PREFA
pour 3 barres

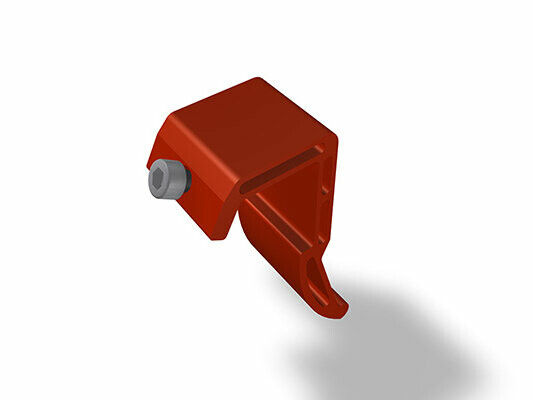

ÉLÉMENT ARRÊT-GLACE
pour barre du système pare-neige PREFA
PIÈCE DE FIN POUR BARRE DU SYSTÈME PARE-NEIGE

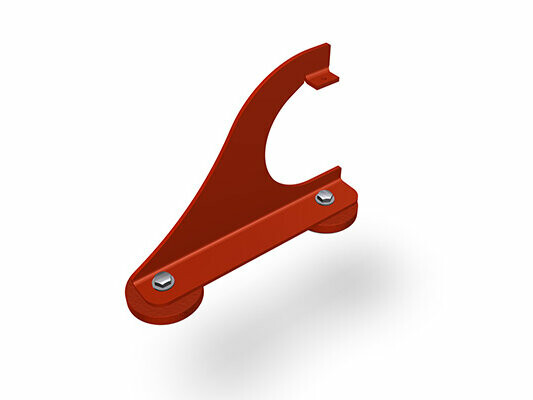

PREFA SUPPORT PARE-NEIGE POUR RONDINS
300 × 246 mm, pour rondins Ø 140 mm

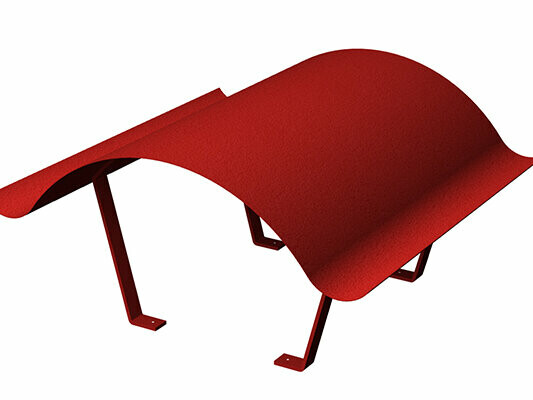

CHAPEAU DE CHEMINÉE PREFA
700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm
PROFILS PLATS PREFA
PREFA BAVETTE VENTILÉE PREFA
avec perforation carrée 6 mm, de couleurs brun/anthracite et gris souris/gris souris, dimensions : 1,00 × 250 mm et 1,00 × 333 mm
