Sens de couverture, fixation et pose

La pose des DS.19 s’effectue de droite à gauche, rangée par rangée (en rangées horizontales).

La fixation de chaque DS.19 se fait à l’aide d’une patte et d’un clou annelé galvanisé à chaud 2,8/25 (fixation standard pour une zone bâtie).

Dans les régions particulièrement exposées aux tempêtes, il est nécessaire de calculer la charge au vent et d’adapter la fixation en conséquence.

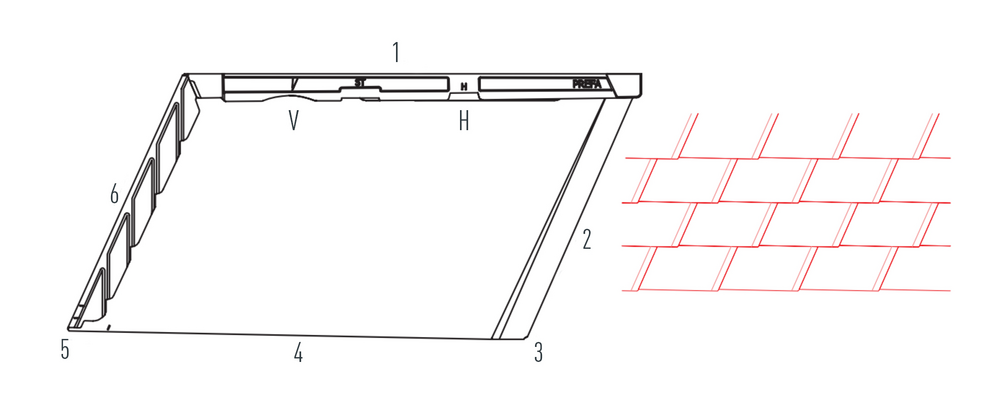

DS.19 - sens de couverture et fixation

V Marquage du rang supérieur
H Patte de fixation
1 Tête
2 Avant

3 Angle extérieur
4 Pied
5 Pointe
6 Arrière

Réglage horizontal de la bande de départ

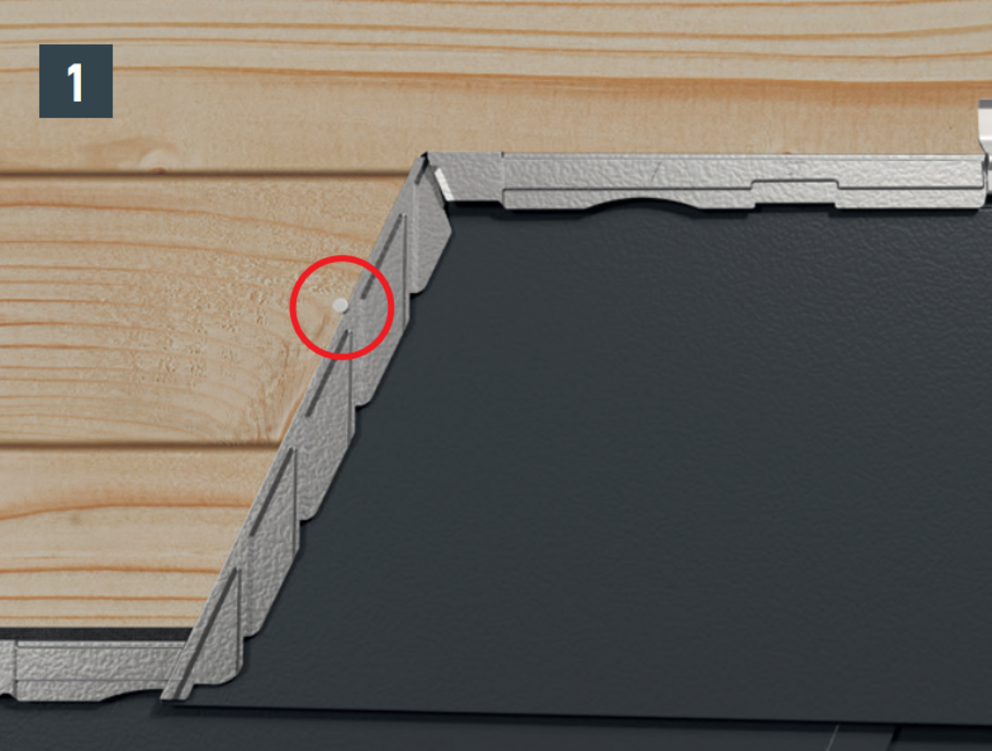

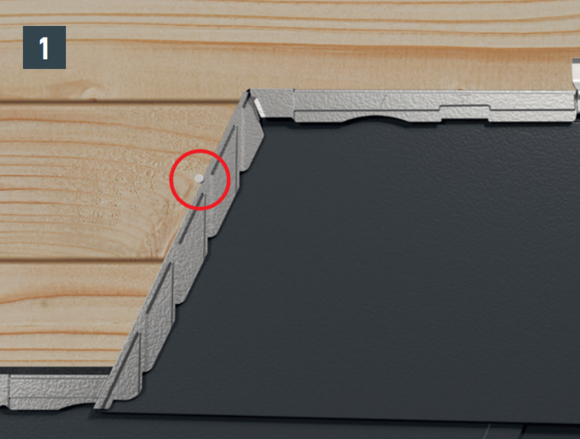

Le premier DS.19 de chaque rangée peut être fixé à l’aide d’un clou à gauche de l’agrafe oblique afin d’éviter tout déplacement latéral (Fig. 1).
Ajustez le DS.19 et insérez-le dans les agrafes.
Fixez le DS.19 uniquement au niveau de l’encoche découpée et marquée d’un « H » à l’aide d’une patte brevetée et d’un clou annelé 2,8/25 fourni (Illustration « bardeau DS.19 - pose »).

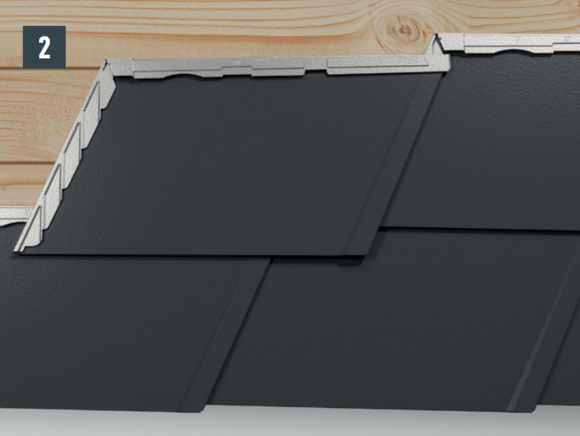

L’encoche sur le rabat inférieur du bardeau indique la position de l’agrafe oblique orientée vers le bas du DS.19 suivant (Fig. 2).

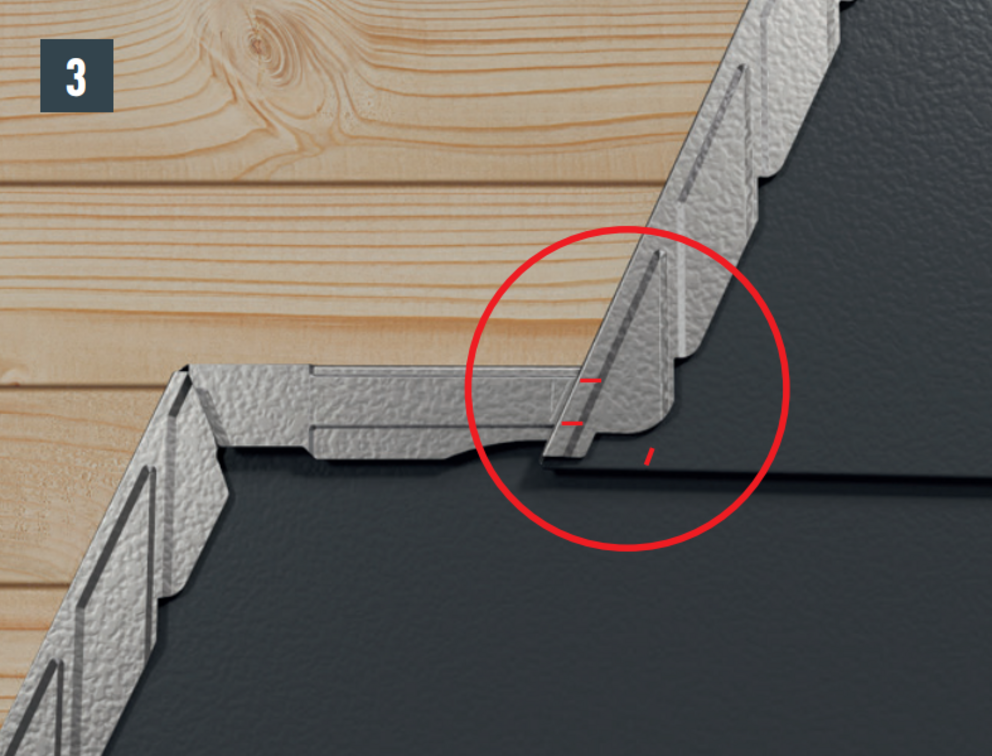

Les deux encoches sur l’agrafe oblique du DS.19 marquent l’extrémité inférieure et supérieure de la moulure sur le rabat supérieur du bardeau DS.19 situé en dessous (Fig. 3).
Respectez scrupuleusement toutes les encoches.

Remarque

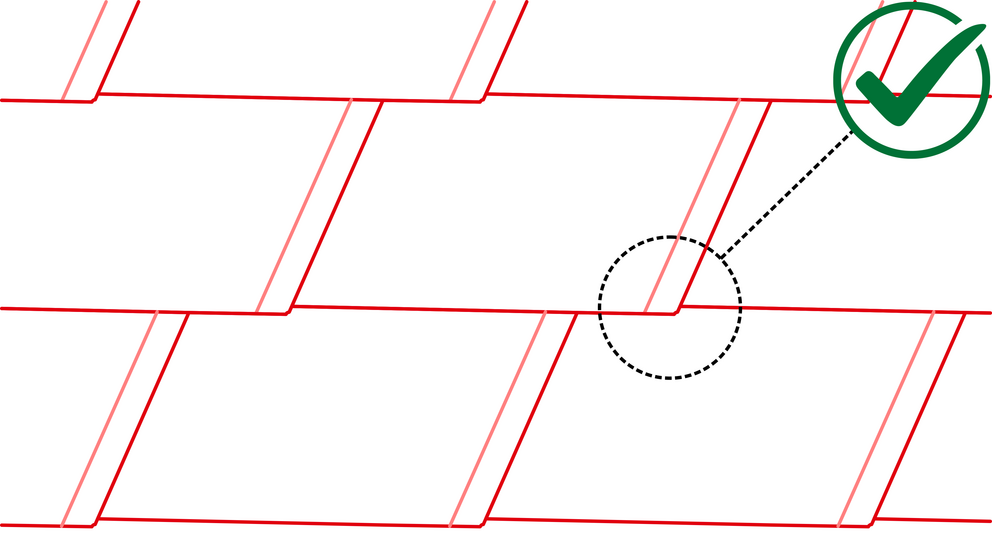

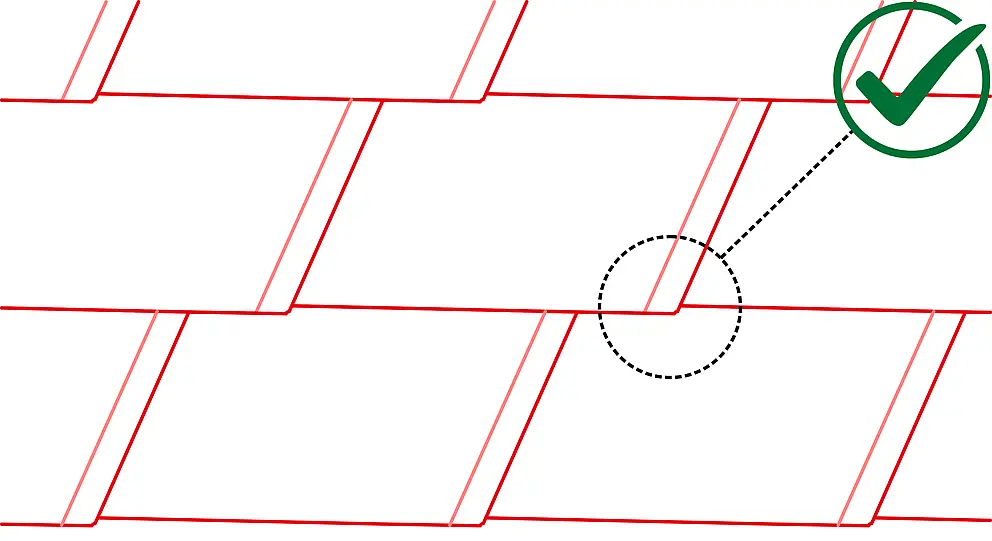

La forme du DS.19 crée un abaissement au niveau de son angle extérieur. Respectez également cet abaissement lors de la pose du premier DS.19 de chaque rangée, en ne poussant pas le premier complètement vers le haut dans la bande de départ ou l’agrafe. Positionnez l’angle extérieur du premier DS.19 de sorte que le rabat supérieur du bardeau soit rectiligne sur toute la longueur. Il faut éviter de recouvrir le premier DS.19.

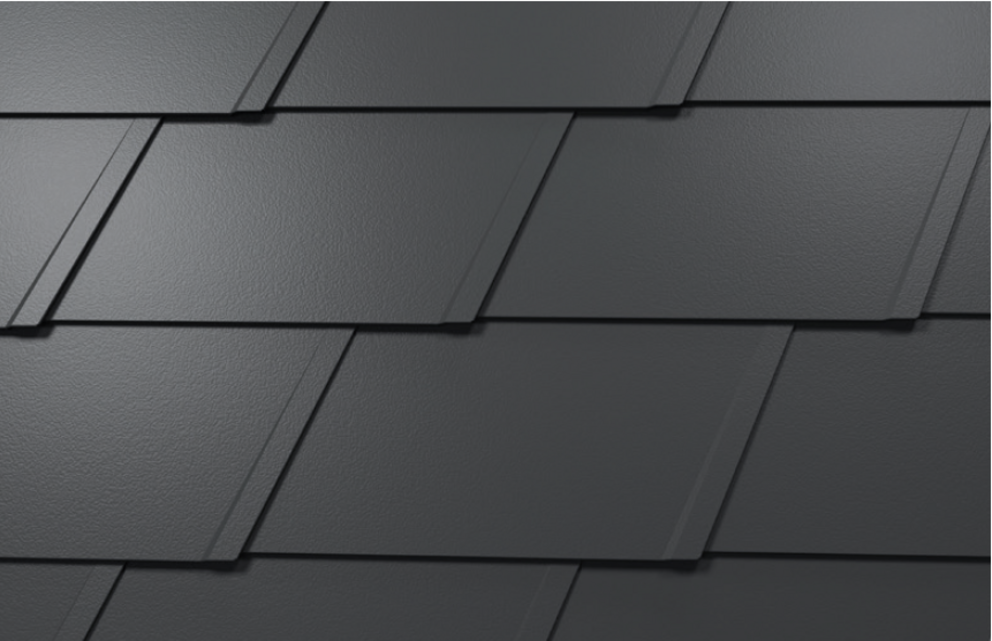

DS.19 - pose
