MONTAGE DE LA TUILE SOLAIRE PREFA

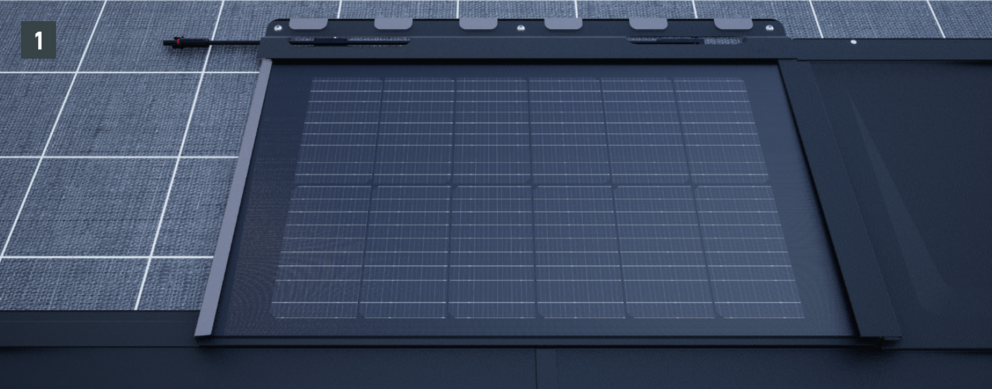

Positionnement de la première tuile solaire sur la couverture PREFA pré-installée (Fig. 1)

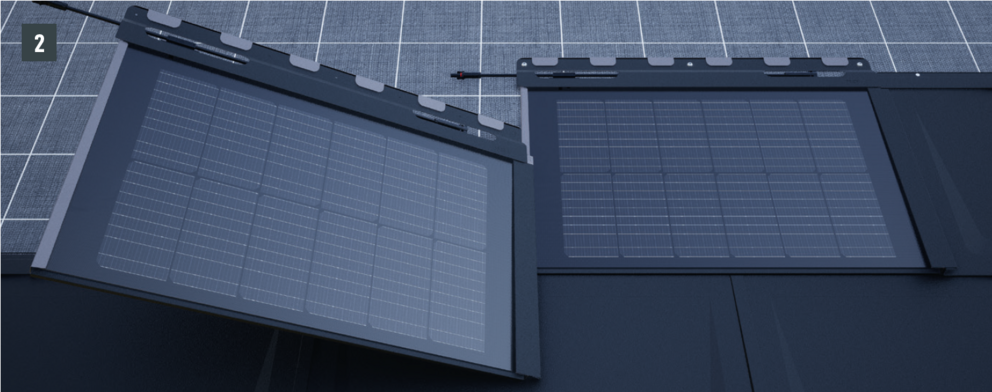

Accrochage en biais de la tuile solaire suivante dans le tiers inférieur de l’agrafe conique de la tuile précédente (Fig. 2)

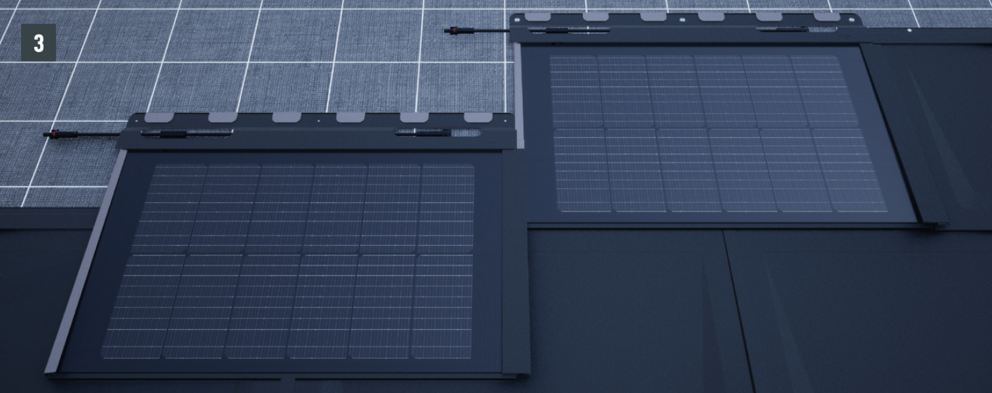

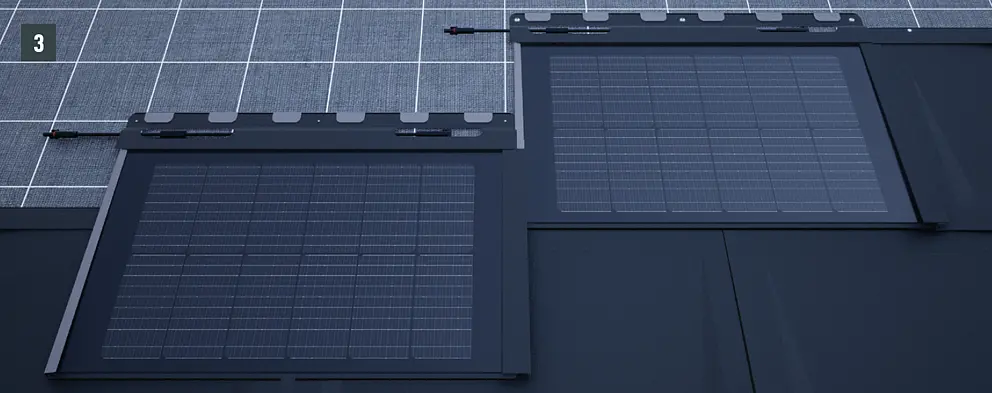

Pousser délicatement la tuile vers le haut pour ne pas endommager le câble de connexion de l’autre tuile (Fig. 3)

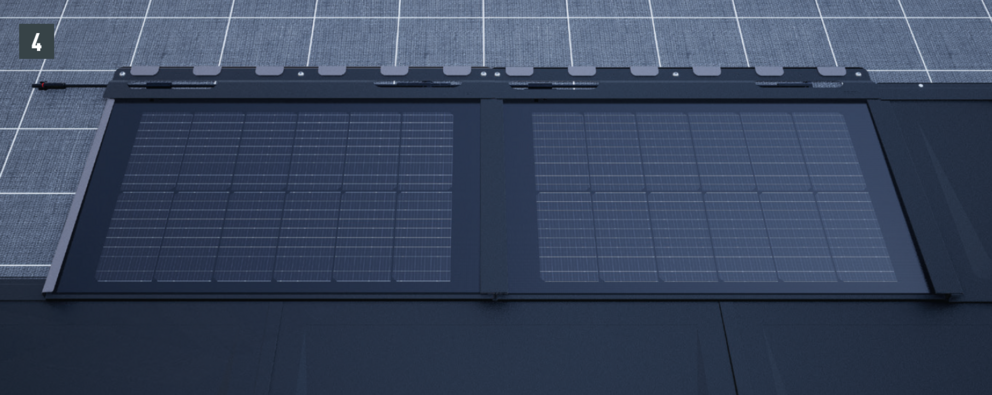

Après le montage suit la mise en contact (Fig. 4).

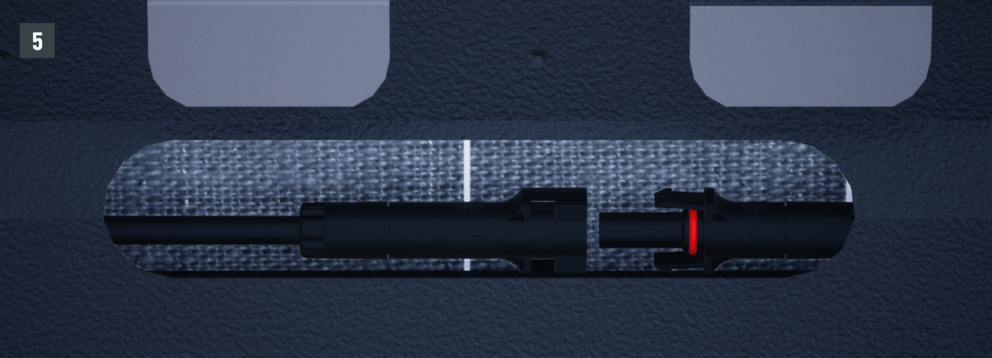

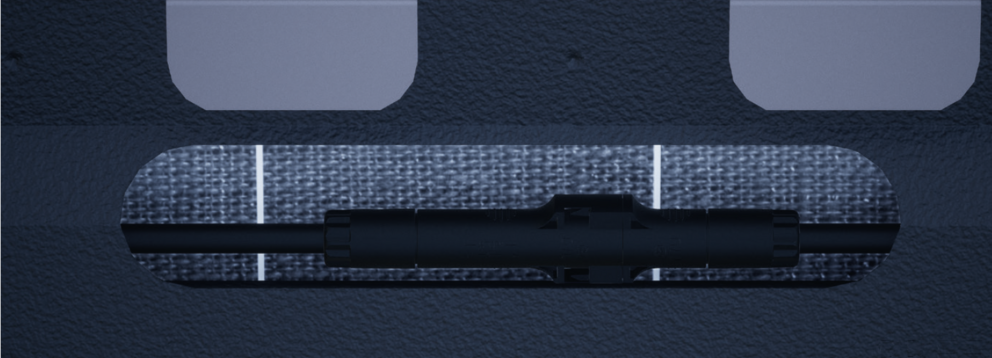

Mise en contact des connecteurs, brancher les connecteurs avec précaution, jusqu’à ce qu’ils soient complètement fermés et que le ressort soit enclenché (Fig. 5)

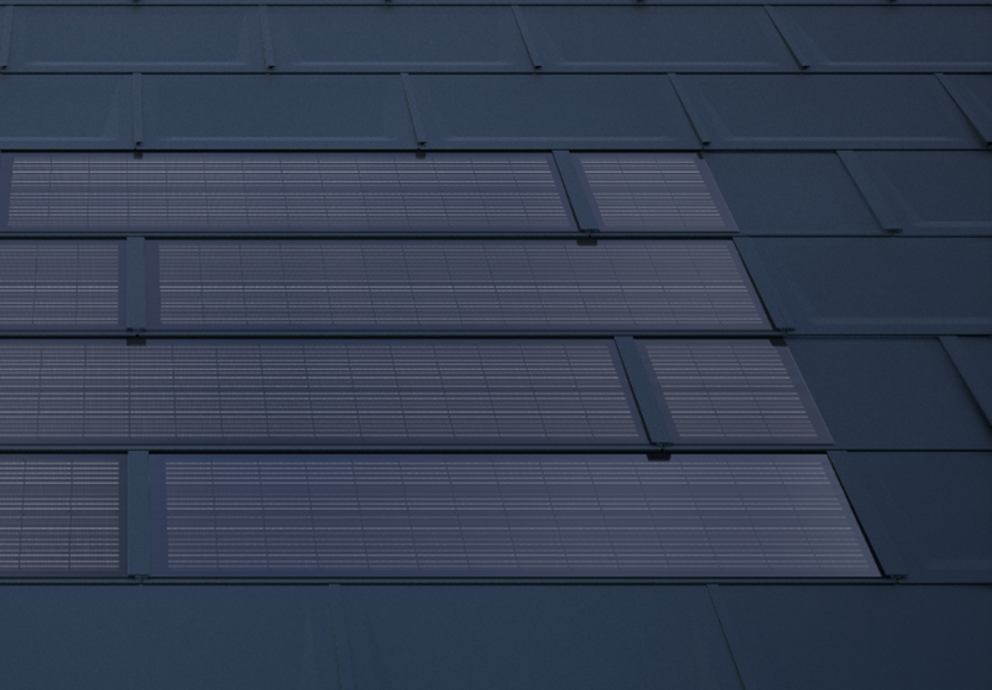

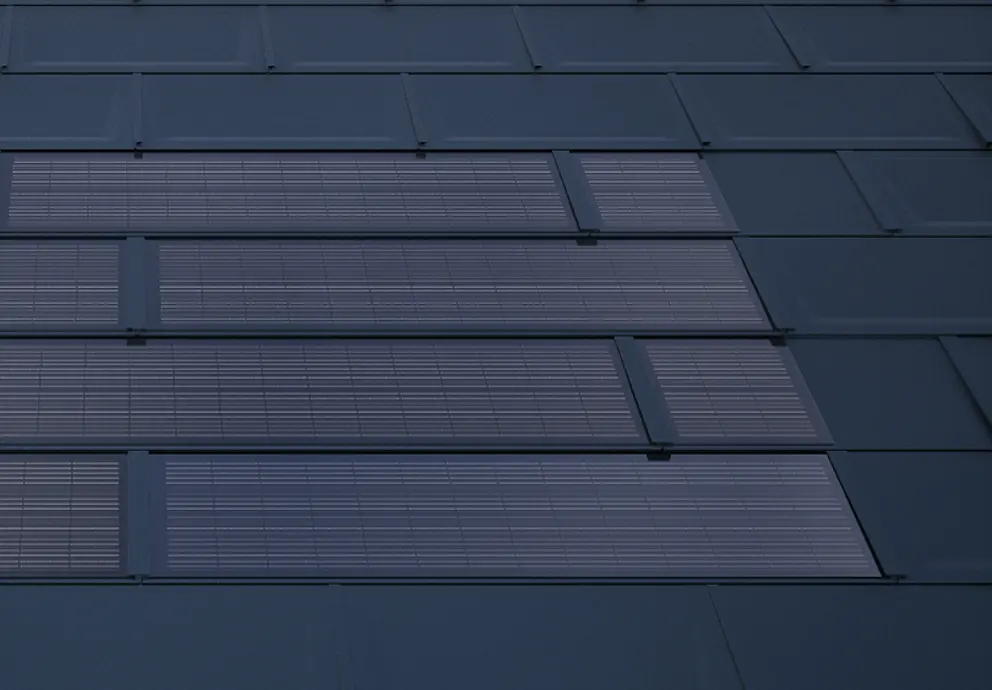

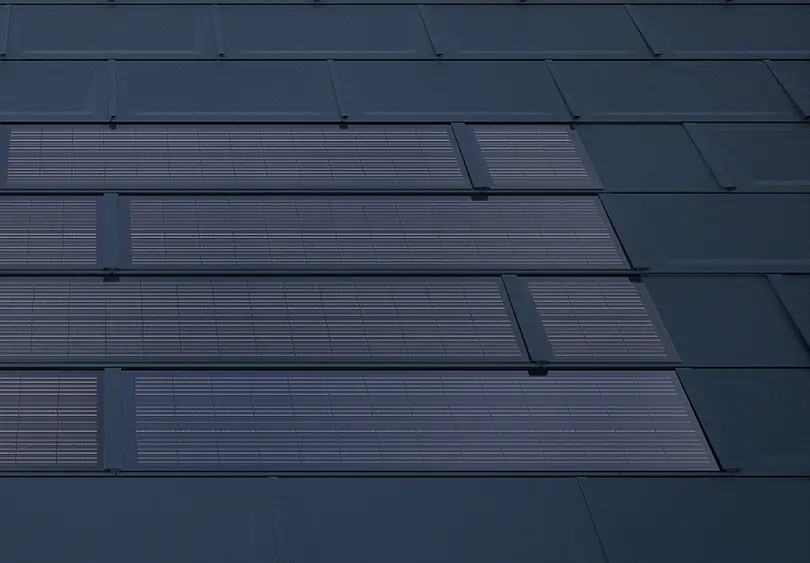

Pour obtenir une finition affleurante sur les côtés des tuiles solaires, il est possible d’utiliser des tuiles de raccord. Celles-ci sont assorties aux tuiles solaires PREFA et servent uniquement à compléter visuellement la surface du générateur ; elles ne produisent donc aucune puissance électrique. Elles sont montées de la même manière que les tuiles solaires et s’intègrent harmonieusement dans l’aspect de la couverture, sans influencer la fonction électrique du générateur solaire.

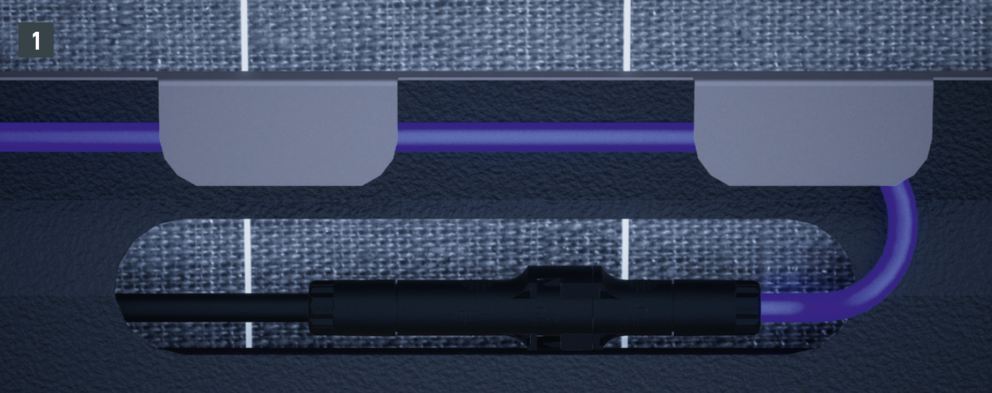

Vue détaillée : mise en contact de la ligne de chaîne d’entrée (–) et de la ligne de liaison (insertion du câble dans les passage de câbles prévus à cet effet)
(Fig. 1)

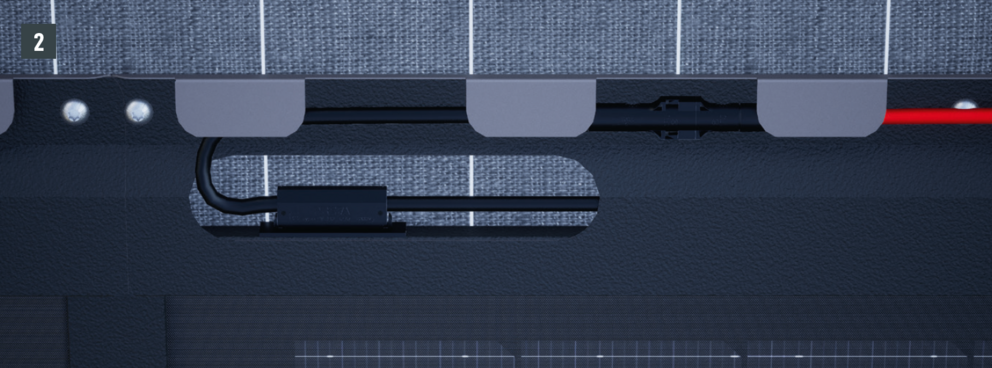

Vue détaillée : mise en contact de la ligne de chaîne de sortie (+) et de la ligne de liaison (insertion du câble dans les passage de câbles prévus à cet effet)
(Fig. 2)

Remarque

Pour une meilleure compréhension, les câbles normalement noirs ont été représentés en couleur.

Ne pas dépasser le rayon de courbure minimal du câble, qui est de 25 mm.

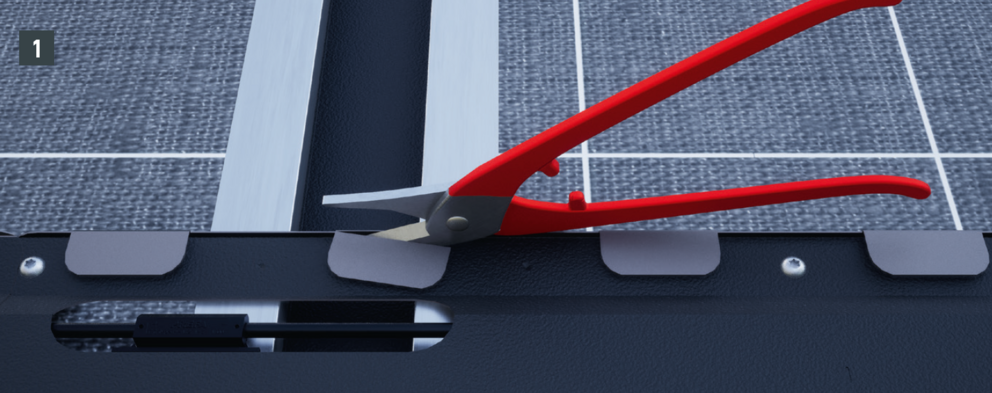

Couper la pinces au dessus du passage de câbles (Fig. 1)

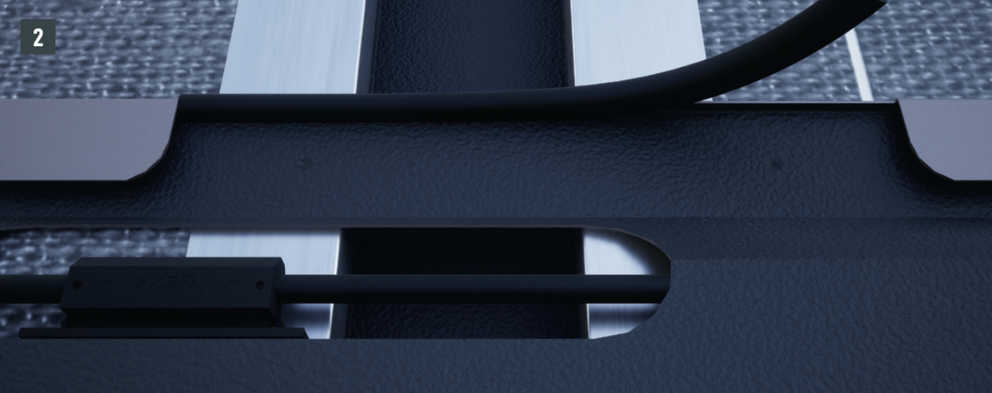

Mise en place de la protection de bord fournie dans la partie dégagée du canal de câble (Fig. 2)

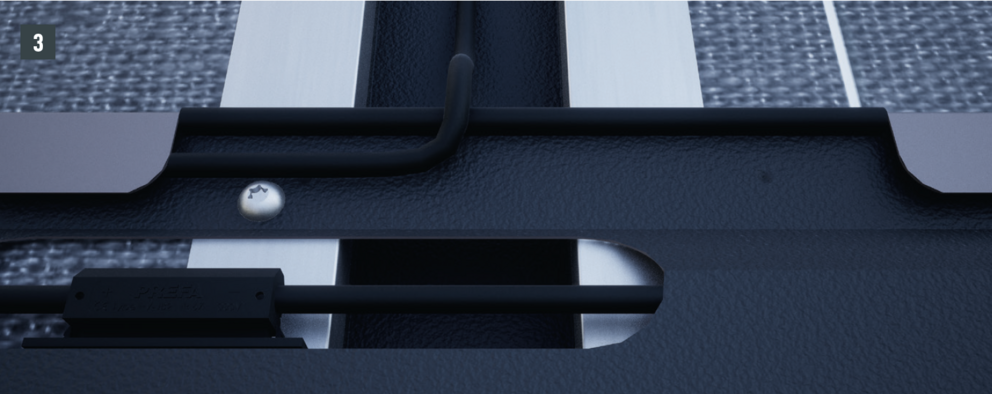

Insertion des lignes de liaison et des lignes de chaîne dans le canal de câble sur la protection de bord (Fig. 3)

Le générateur par installation solaire ou photovoltaïque est considéré comme terminé dès que toutes les tuiles solaires sont connectées et que les câbles d’alimentation et de retour de chaque chaîne ont été acheminés, extrémité isolée, jusqu’à l’entrée du bâtiment.

Marquez les paires de lignes de chaîne associées avec le bon numéro de chaîne, afin que l’électricien puisse les affecter sans hésitation.

Protégez impérativement les extrémités de câbles desserrées contre tout dommage accidentel et l’humidité. Les extrémités du câble ne doivent pas être en contact avec l’eau et doivent être protégées avec les caches fournis. Remettez la BJG à l’entreprise d’électricité ou au propriétaire.

C’est là que commence la prestation de l’entreprise d’électricité.

Montage de la tuile solaire PREFA

Tuile de raccord

Ligne de chaîne et de liaison

PROTECTION DES BORDS
