Remarque
Les tableaux suivants ne s’appliquent pas à l’Allemagne, à la Suisse et à la France, en raison de réglementations nationales différentes. Pour plus d’informations, veuillez contacter le service Technique produit du pays concerné !
La fixation au moyen de pattes fixes et coulissantes se fait en fonction des contraintes statiques. Les normes et règles professionnelles nationales peuvent présenter des spécifications divergentes d’un pays à l’autre, qu’il convient de prendre en compte. Dans les tableaux ci-dessous, vous trouverez des indications sur le nombre minimum de pattes [pièces/m²] en fonction de la catégorie de terrain, de la hauteur du bâtiment et de la vitesse de référence du vent.
Remarque

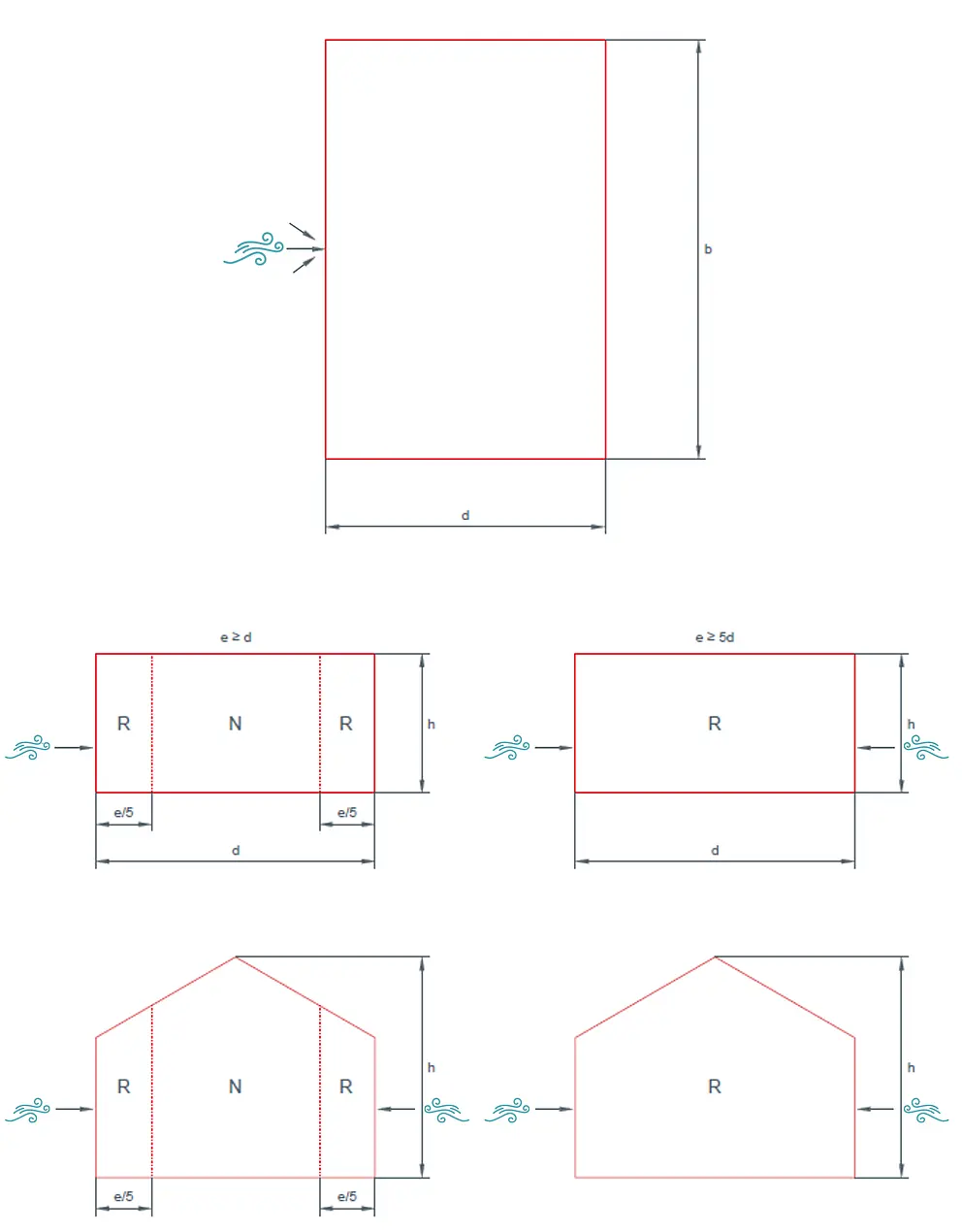

e = b ou 2*h (selon la valeur la plus faible) – l’espacement correspond à la surface au sol
b = dimensions perpendiculairement au vent
h = hauteur maximum du bâtiment
Catégorie de terrain II
Pression de vitesse de référence [kN/m²] |
Vitesse de référence [m/sec] |
Hauteur du bâtiment < 15 [m] |
Hauteur du bâtiment 15-30 [m] |
Hauteur du bâtiment 30-50 [m] |
N | R [pc./m²] |
N | R [pc./m²] |
N | R [pc./m²] |
||
≤ 0,32 |
≤ 22,5 |
3,1 | 4,0 |
3,7 | 4,7 |
4,1 | 5,3 |
≤ 0,39 |
≤ 25,0 |
3,8 | 4,8 |
4,5 | 5,7 |
5,1 | 6,4 |
≤ 0,47 |
≤ 27,5 |
4,6 | 5,8 |
5,4 | 6,9 |
6,1 | 7,8 |
≤ 0,56 |
≤ 30,0 |
5,4 | 6,9 |
6,4 | 8,2 |
7,3 | 9,2 |
Catégorie de terrain III
Pression de vitesse de référence [kN/m²] |
Vitesse de référence [m/sec] |
Hauteur du bâtiment < 15 [m] |
Hauteur du bâtiment 15-30 [m] |
Hauteur du bâtiment 30-50 [m] |
N | R [pc./m²] |
N | R [pc./m²] |
N | R [pc./m²] |
||
≤ 0,32 |
≤ 22,5 |
2,6 | 3,4 |
3,2 | 4,1 |
3,7 | 4,8 |
≤ 0,39 |
≤ 25,0 |
3,2 | 4,1 |
3,9 | 5,0 |
4,6 | 5,8 |
≤ 0,47 |
≤ 27,5 |
3,9 | 4,9 |
4,7 | 6,0 |
5,5 | 7,0 |
≤ 0,56 |
≤ 30,0 |
4,6 | 5,9 |
5,7 | 7,2 |
6,6 | 8,3 |
Catégorie de terrain IV
Pression de vitesse de référence [kN/m²] |
Vitesse de référence [m/sec] |
Hauteur du bâtiment < 15 [m] |
Hauteur du bâtiment 15-30 [m] |
Hauteur du bâtiment 30-50 [m] |
N | R [pc./m²] |
N | R [pc./m²] |
N | R [pc./m²] |
||
≤ 0,32 |
≤ 22,5 |
1,9 | 2,4 |
2,4 | 3,1 |
3,0 | 3,8 |
≤ 0,39 |
≤ 25,0 |
2,3 | 2,9 |
3,0 | 3,8 |
3,6 | 4,6 |
≤ 0,47 |
≤ 27,5 |
2,8 | 3,5 |
3,6 | 4,6 |
4,4 | 5,6 |
≤ 0,56 |
≤ 30,0 |
3,3 | 4,2 |
4,3 | 5,4 |
5,2 | 6,6 |
Le nombre minimum de pattes indiqué tient compte d’un facteur de sécurité de 1,35 et doit être considéré comme une valeur calculée de façon théorique. R = rives (facteur de sécurité extérieur cpe = –1,4), N = zone normale (facteur de sécurité extérieur = –1,1).
Remarque
Quelles que soient les valeurs calculées, l’espacement des pattes ne doit pas dépasser 330 mm pour les pattes fixes. Au niveau des installations fixées sur les agrafes (sous-construction pour panneaux photovoltaïques), les normes stipulent que l’espacement des pattes ne doit pas être supérieur à 330 mm !
Calcul de l’espacement des pattes en fonction de la largeur des bacs et du nombre de pattes/m² nécessaire.
100 : (Largeur de bac [m] * nombre de pattes [pc./m²]) = espacement des pattes (en cm) [espacement des pattes max. 50 cm, espacement des pattes fixes max. 33 cm]
Exemple
Rives (R) = 100 : (0,43 m × 5,8 pc./m²) = 40 cm → 40 et 33 cm d’espacement des pattes [espacement des pattes max. 50 cm, espacement des pattes fixes max. 33 cm]
Zone normale (N) = 100 : (0,43 m × 4,6 pc./m²) = 50,6 cm → 50 et 33 cm d’espacement des pattes [espacement des pattes max. 50 cm, espacement des pattes fixes max. 33 cm]
