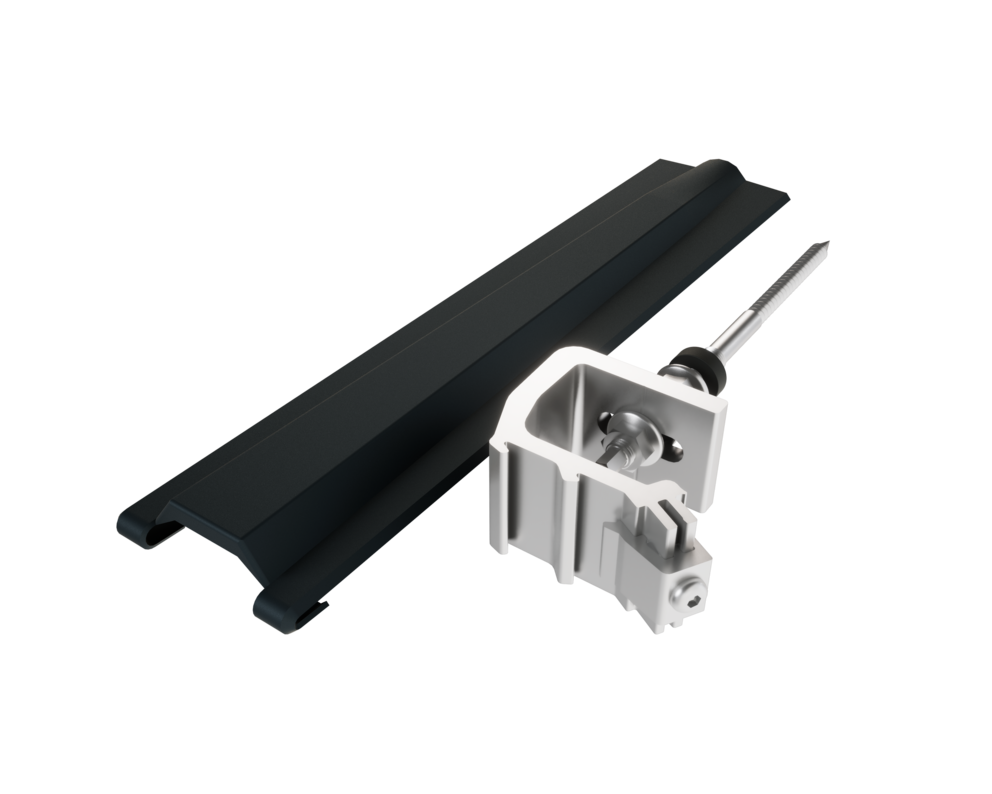

PREVARIO Sunny spécial

Pour les tuiles dont une onde (latérale ou centrale) se trouve juste au-dessus d’un chevron (emplacement de la vis à double filetage), il est possible d’utiliser un support solaire Sunny spécial au lieu de poser une plaque de support.

Accessoire requis: Kit d’assemblage

Remarque

Le PREVARIO Sunny Spécial ne peut être utilisé qu’en combinaison avec le support solaire Sunny. La combinaison avec le PREVARIO 3.S n’est pas possible en raison des différentes hauteurs de montage.

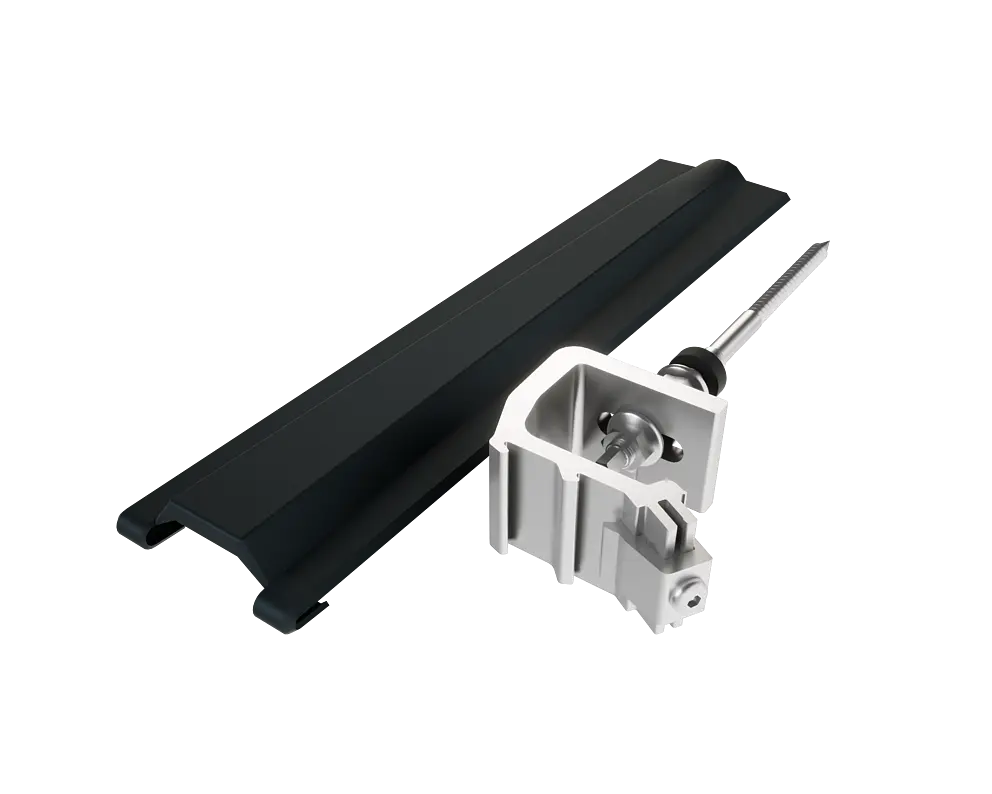

Der PREFA Solarhalter PREVARIO Sunny Spezial, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

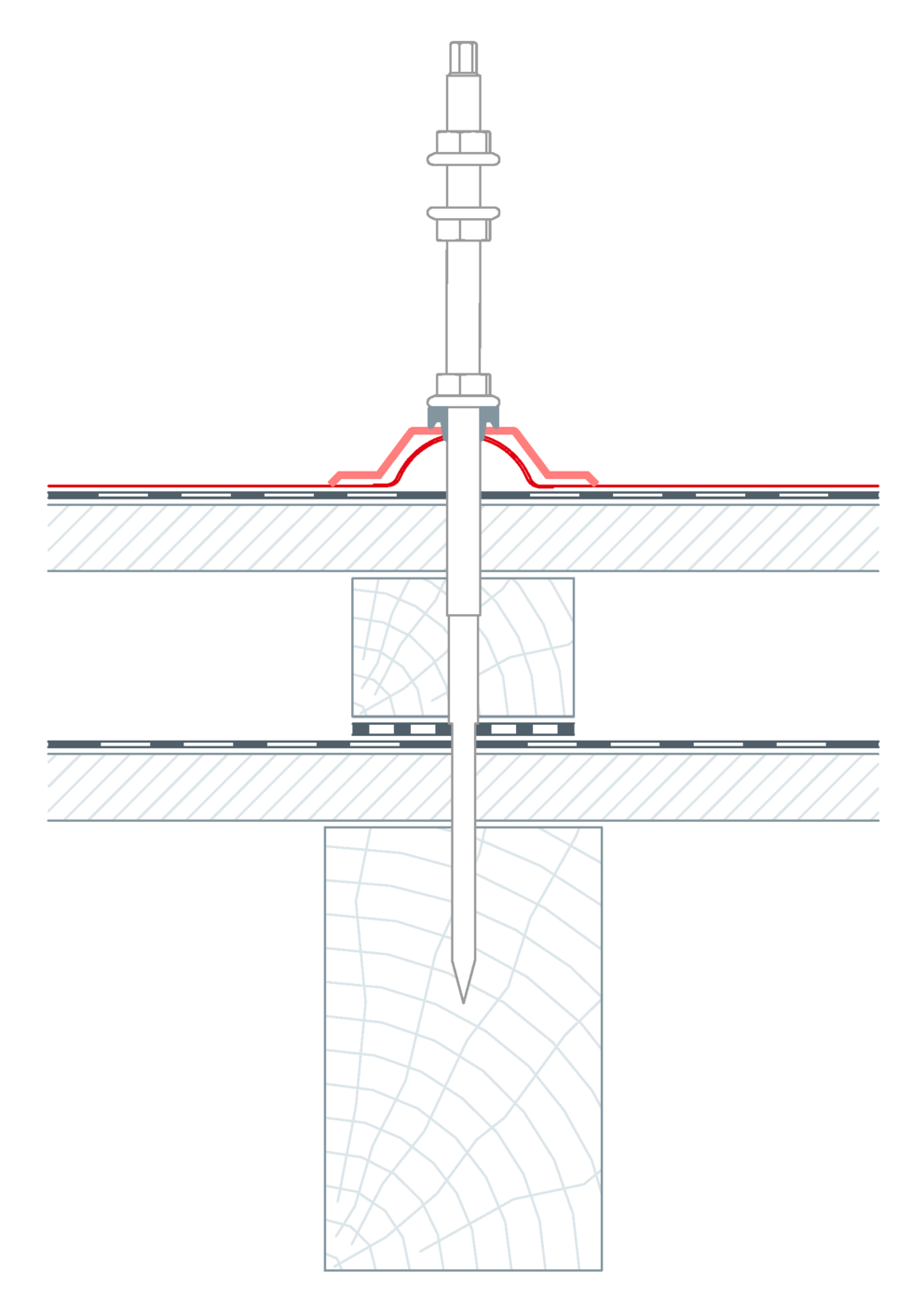

Emplacement du PREVARIO Sunny spécial

Plage de réglage	22 mm

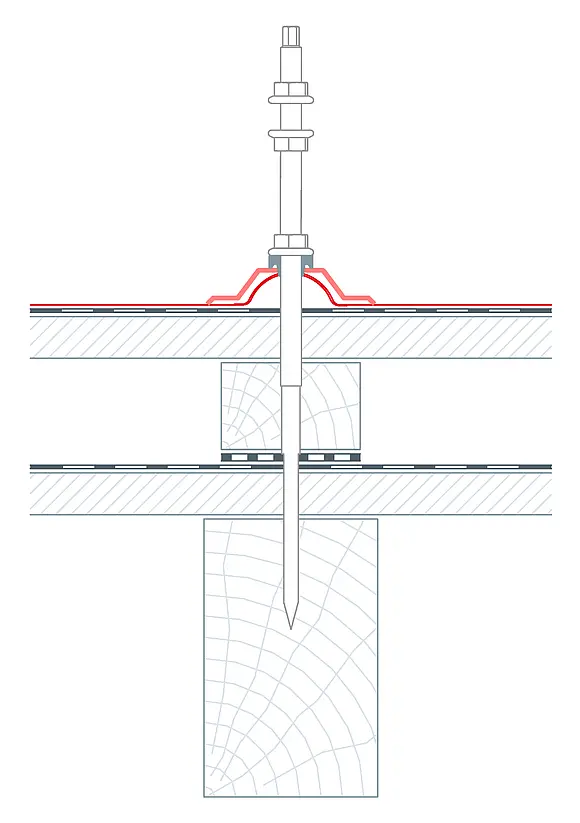

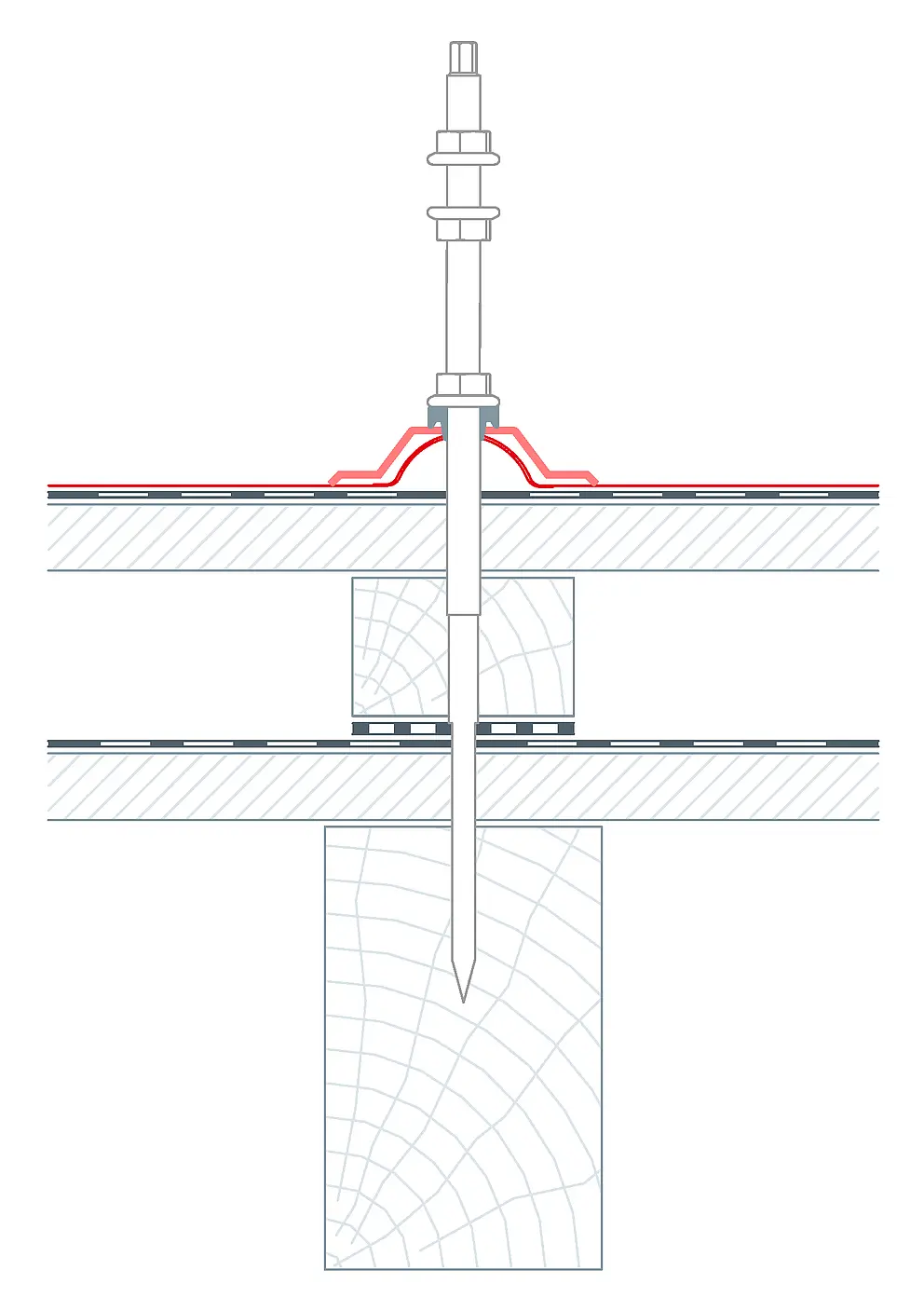

Élément de fixation	PREVARIO Sunny 250 – Construction de toit simple peau Vis hexagonale M12 x 250 mm, acier inoxydable (Fil de bois : 100 mm ; dégagement : 40 mm ; filetage métrique : 195 mm) PREVARIO Sunny 350 – construction de toit double peau Vis hexagonale M12 x 350 mm, acier inoxydable (Fil de bois : 100 mm ; dégagement : 40 mm ; filetage métrique : 195 mm)
Couleur	Thermolaquage en anthracite (embase de dilatation et Sunny)
Composants	3 écrous à bride M12, acier inoxydable (SW 18) Joint EPDM pour embase de dilatation Embase de dilatation (EN AW 1050A) EPDM rondelle d’étanchéité (60 Shore) Sunny (EN AW 1050A) Support de rail (EN AW 6005A) Vis de fixation M8 (T40)
Accessoire requis	Kit d’assemblage

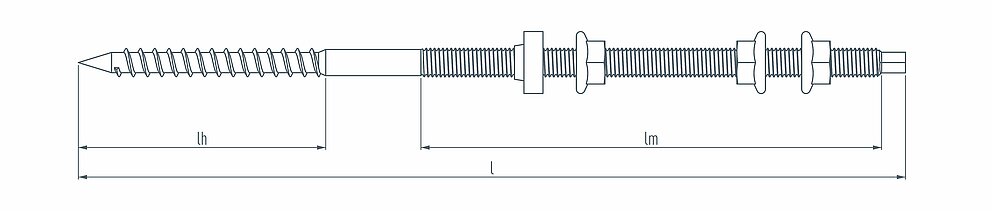

Dimension	l	lh	lm	SW
M12 x 250	250	100	100	SW 9
M12 x 350	350	100	195	SW 9

Double filetage

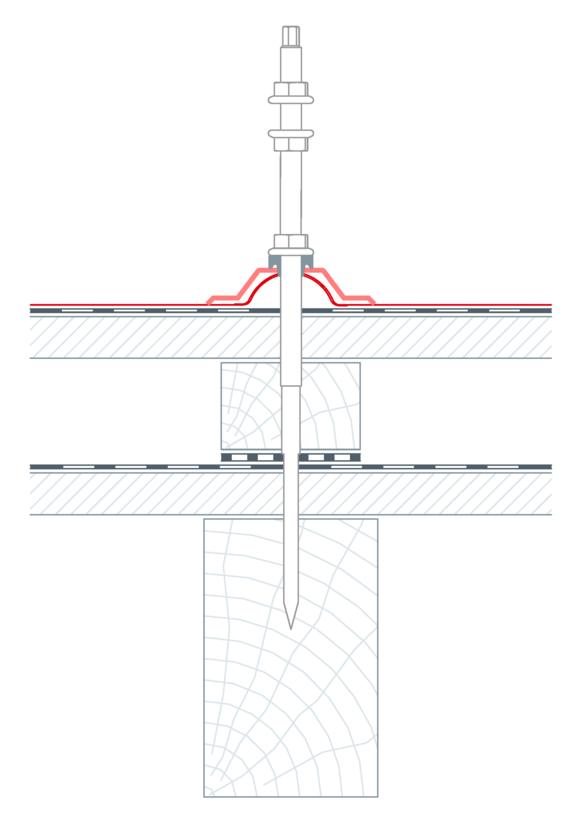

Exigences pour la sous-construction porteuse :

Catégorie de bois C24
Profondeur de vissage minimale de 80 mm dans la structure porteuse
Hauteur des chevrons ≥ 100 mm
Largeur des chevrons ≥ 80 mm
Distance minimale entre l’axe de la vis et le bord du chevron (perpendiculaire au sens du grain) de 40 mm
Distance entre le bord supérieur de l’élément porteur en bois et le bord inférieur du connecteur ≤ 130 mm

Le contre-lattage peut fonctionner comme une structure porteuse si les conditions susmentionnées sont respectées et que les forces du support solaire peuvent être transférées aux chevrons par son intermédiaire. Conformément aux normes en vigueur, le dimensionnement de la toiture s’effectue en fonction des charges auxquelles celle-ci se trouve soumise.

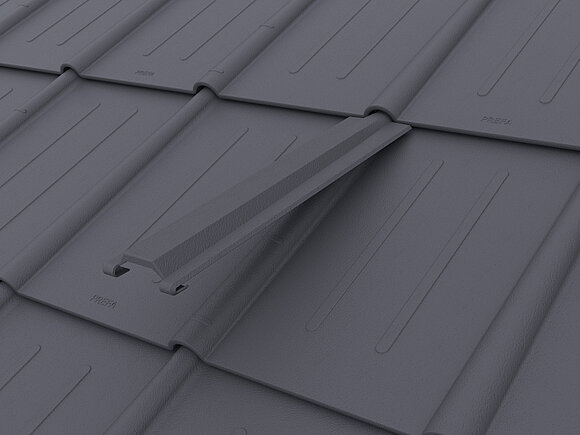

Poncer et nettoyer les surfaces à coller du support solaire Sunny spécial et de la tuile. Appliquer de la colle spéciale sur le support solaire Sunny spécial poncé et nettoyé. Glisser le Sunny spécial dans l’emboîtement supérieur des tuiles au niveau de l’onde (latérale ou centrale), puis le rabattre. Pousser le Sunny spécial le plus loin possible dans l’emboîtement.

Tracer un repère à l’emplacement de la vis à double filetage. Pré-percer la structure avec un foret ⌀ 8 mm. Percer ensuite le Sunny Spezial et les tuiles avec un foret ⌀ 13 mm. Visser la vis à double filetage à l’aide d’une perceuse (clé à douille de 9 mm). Profondeur de pénétration dans la sous-construction porteuse (chevron) : au moins 80 mm.

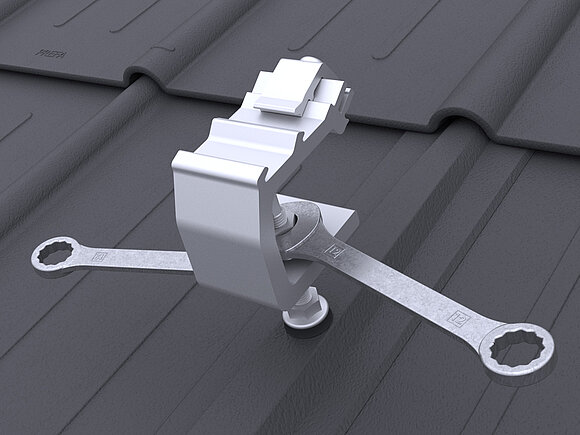

Visser l’écrou jusqu’à ce que le joint EPDM ressorte légèrement (clé plate : SW 18). Monter le deuxième écrou et le visser complètement vers le bas. Mesurer 60 mm à partir du bord supérieur du deuxième écrou (appui du support de rail) et couper la tige filetée. Posez le support de rail et serrez-le à une hauteur appropriée (selon les autres supports solaires) avec deux clés plates (clé plate : SW 18).
