Raccordement supérieur

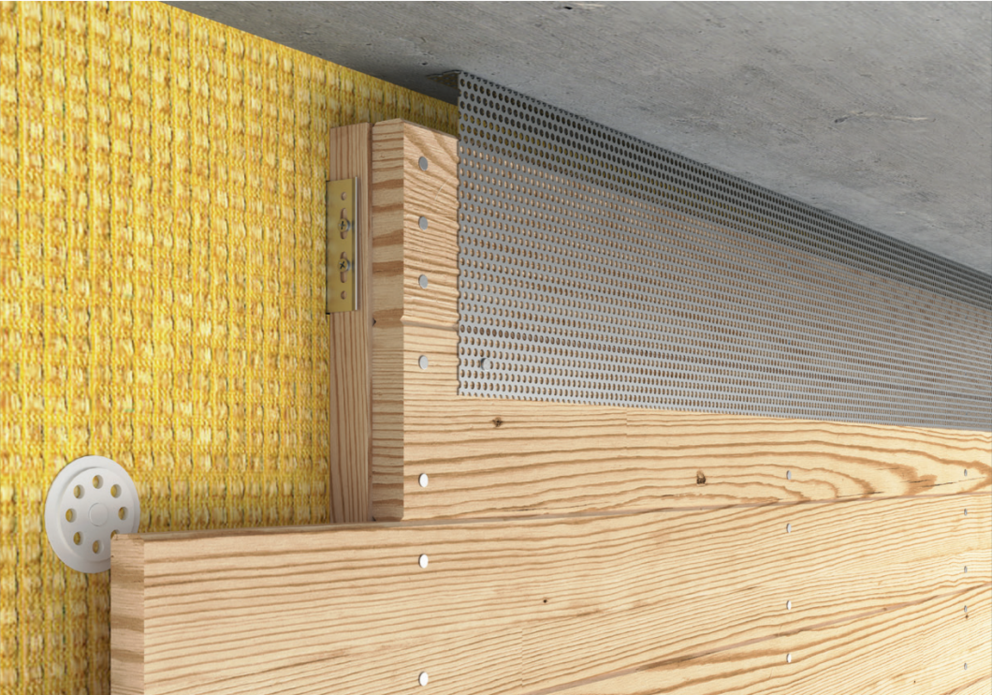

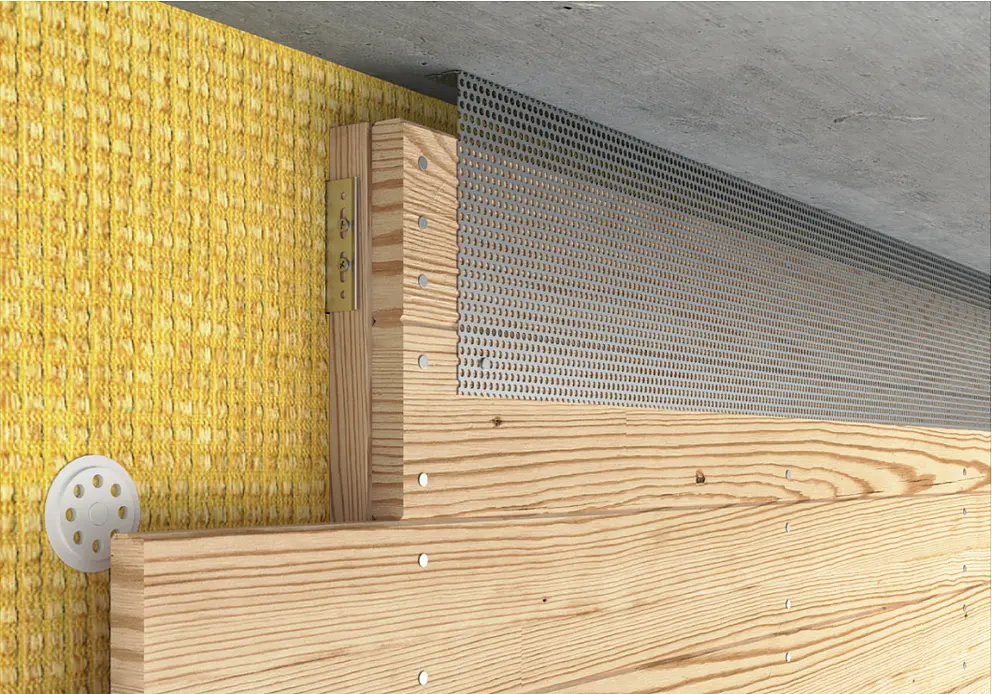

Pour que la façade soit bien ventilée, il faut prévoir une ouverture d’évacuation d’air au niveau du raccordement supérieur. Au niveau de l’ouverture d’évacuation d’air (par ex. sous-face de toiture), il faut monter une tôle perforée avec un repli à 90° afin d’obtenir une plus grande rigidité.

Raccordement supérieur - préparation

Pour l’extrémité supérieure, posez un profil d'accrochage pour masquer les arêtes de coupe et pliez vers l'extérieur le dernier petit format, en ajoutant 30 mm après la ligne de coupe .

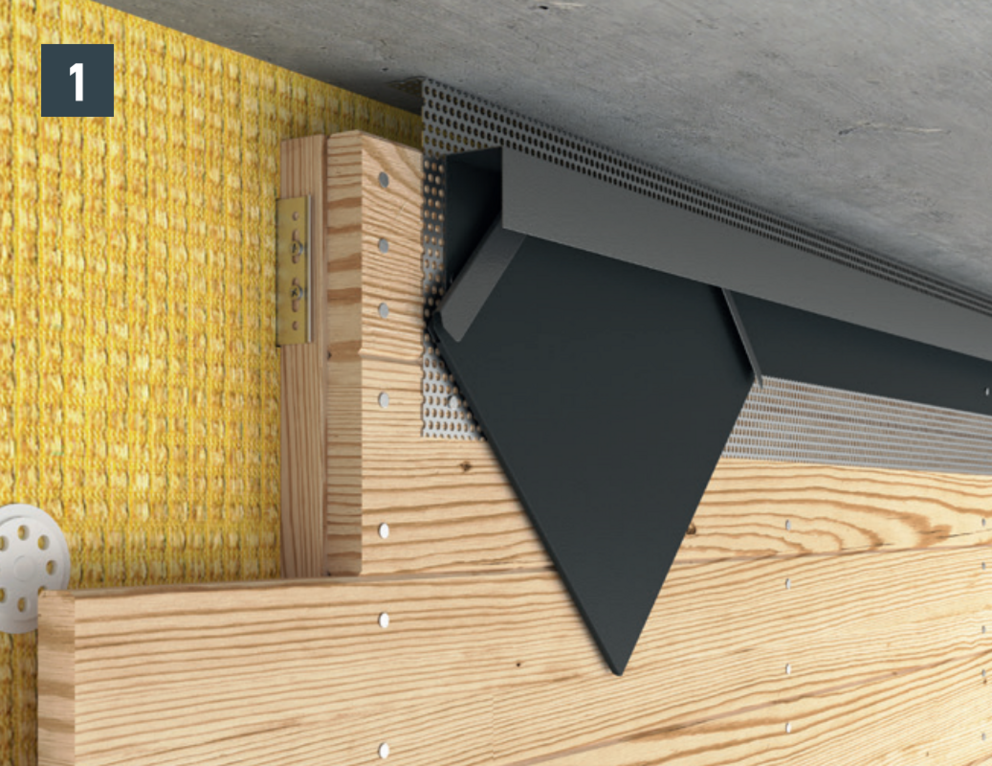

Le dernier petit format doit être plié vers l'extérieur en ajoutant 30 mm par rapport à la ligne de coupe. (Fig. 1).

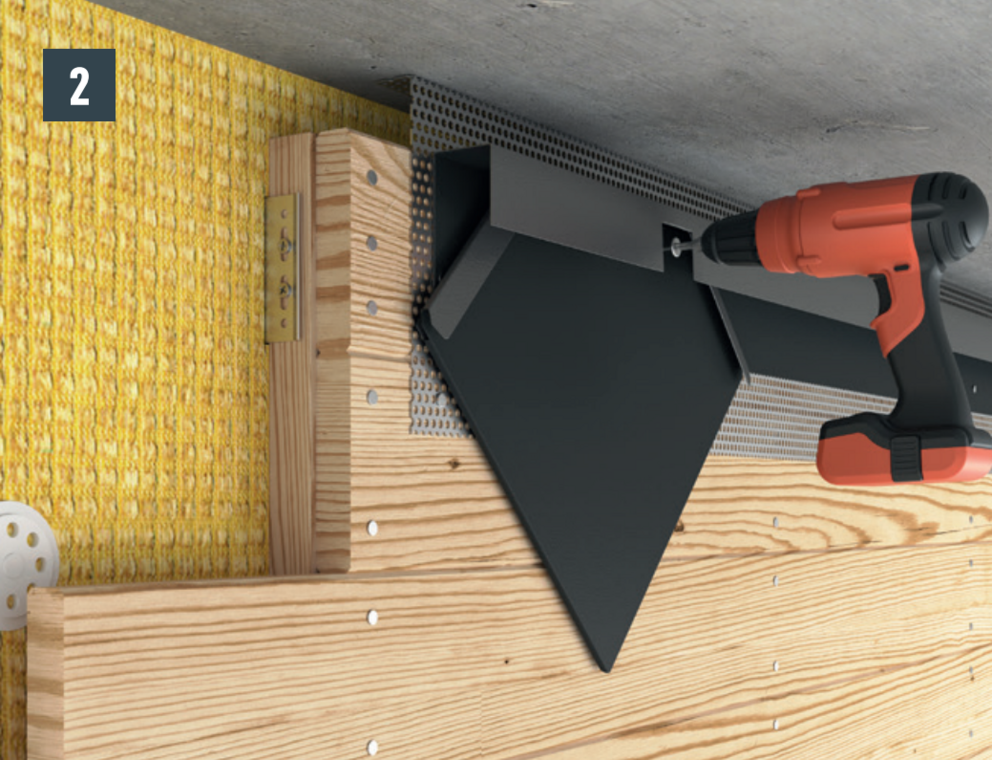

Pour la fixation, encochez partiellement le profil d'accrochage (Fig. 2).

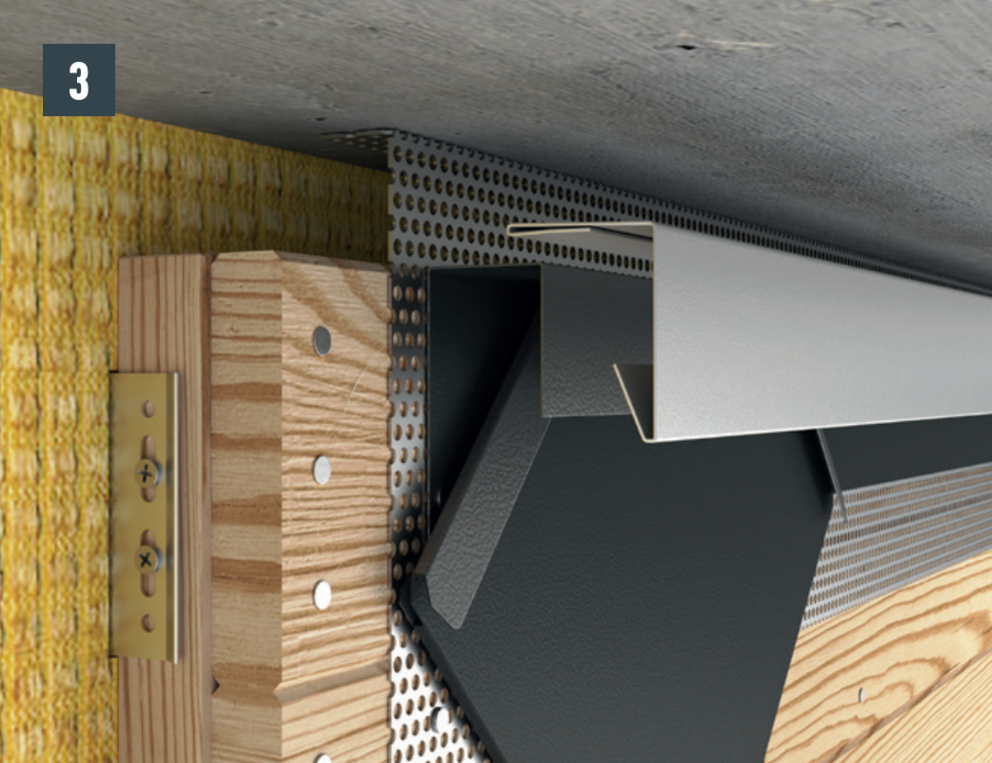

Positionnez le profil de fint pour l’adapter au profil d'accrochage (Fig. 3).

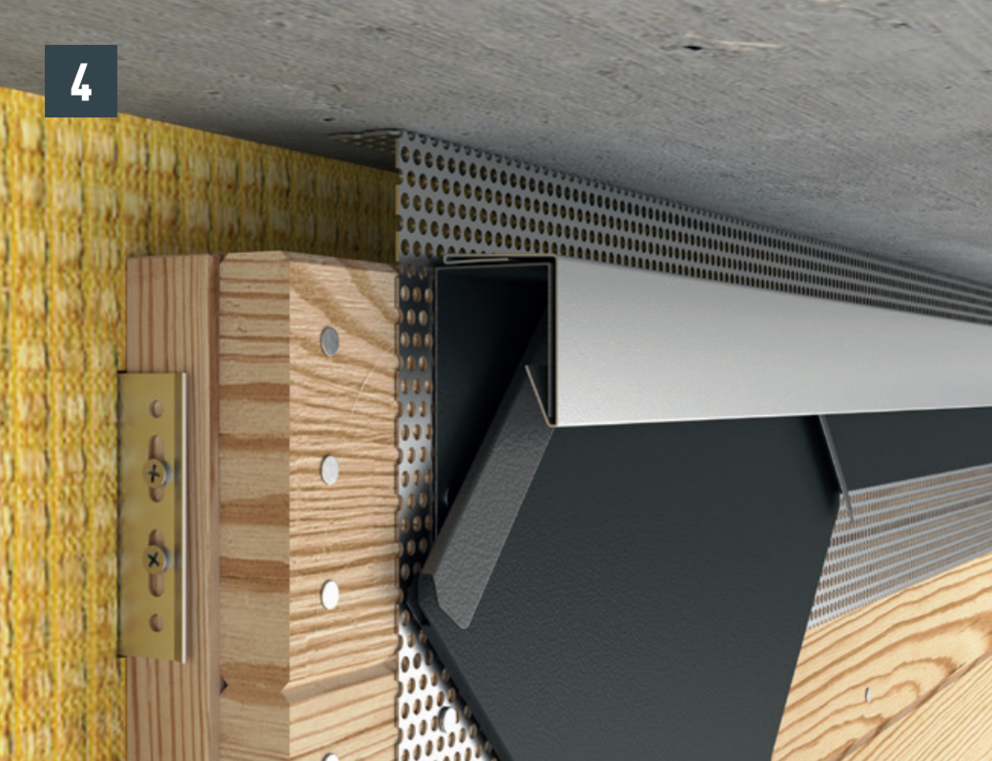

Fixez le profil de fin en le rabattant sur le profil d’accrochage par collage ou rivetage (Fig. 4).
