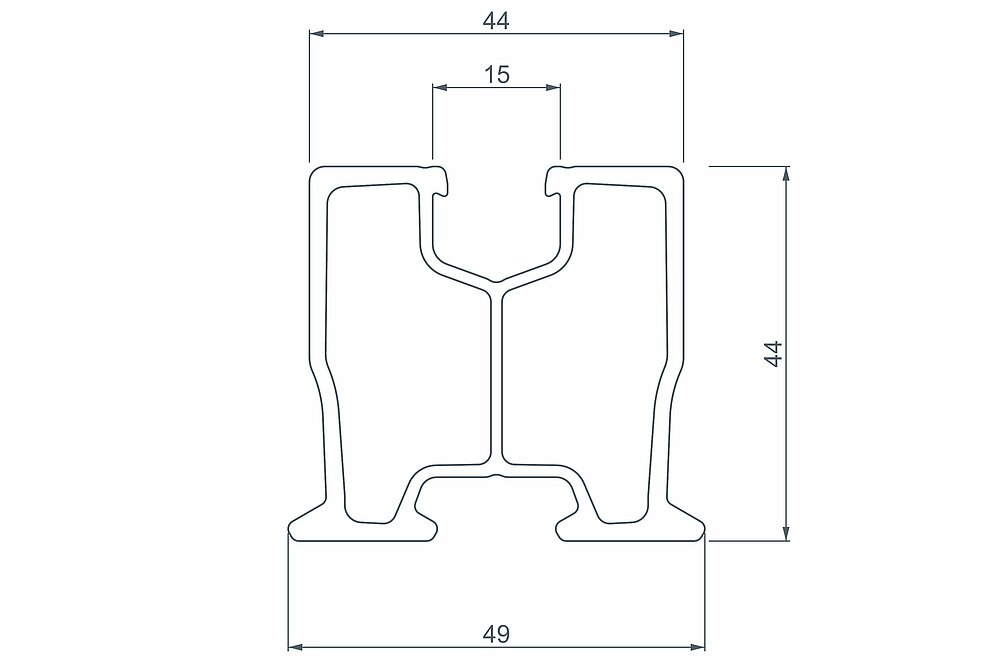

Couleur |
Aluminium naturel |
|---|---|

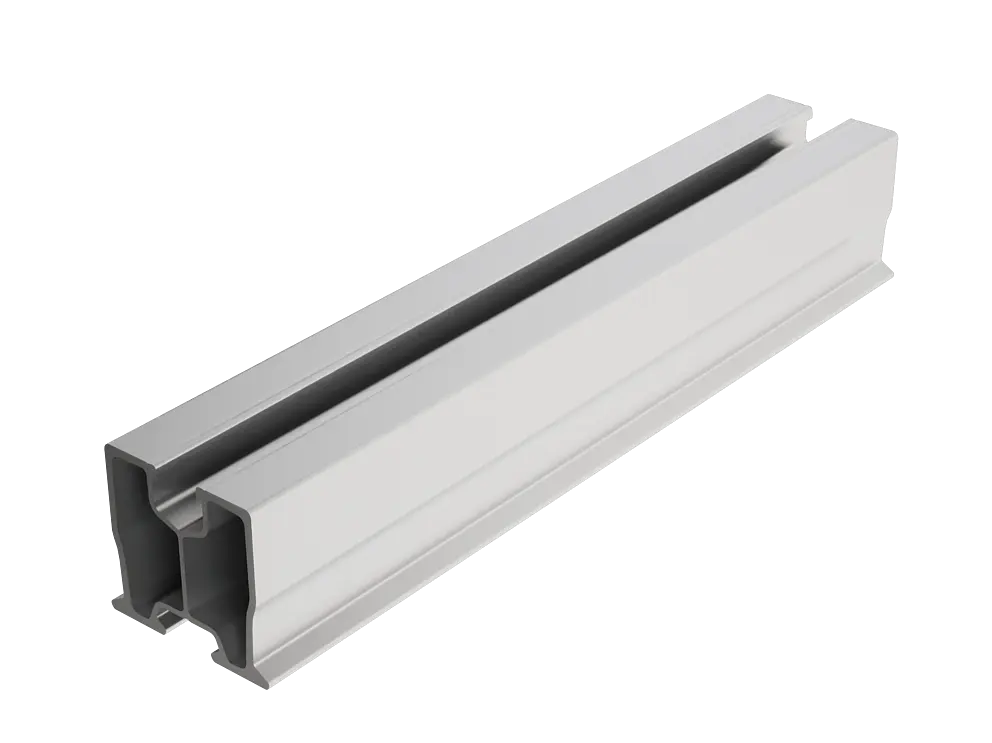

Matériau |
Aluminium (EN AW 6005A) |
Longueur |
3.600 mm |

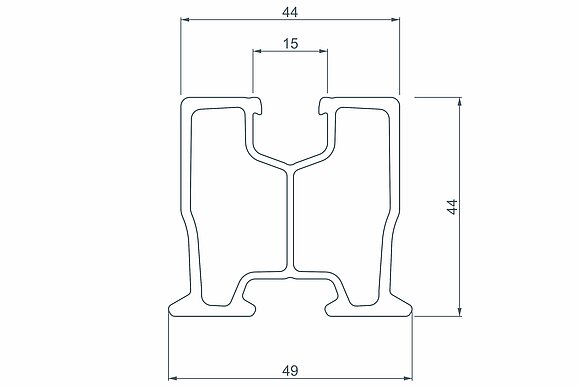

Dimensions (largeur/hauteur) |
49 mm / 44 mm |
Modules photovoltaïque |
Pour modules photovoltaïques cadrés (hauteur de cadre : 28 à 47 mm) |
Orientation des modules |
Cf. instructions du fabricant |
Couleur |
Disponible en deux versions : aluminium naturel ou anodisé noir |
|---|---|

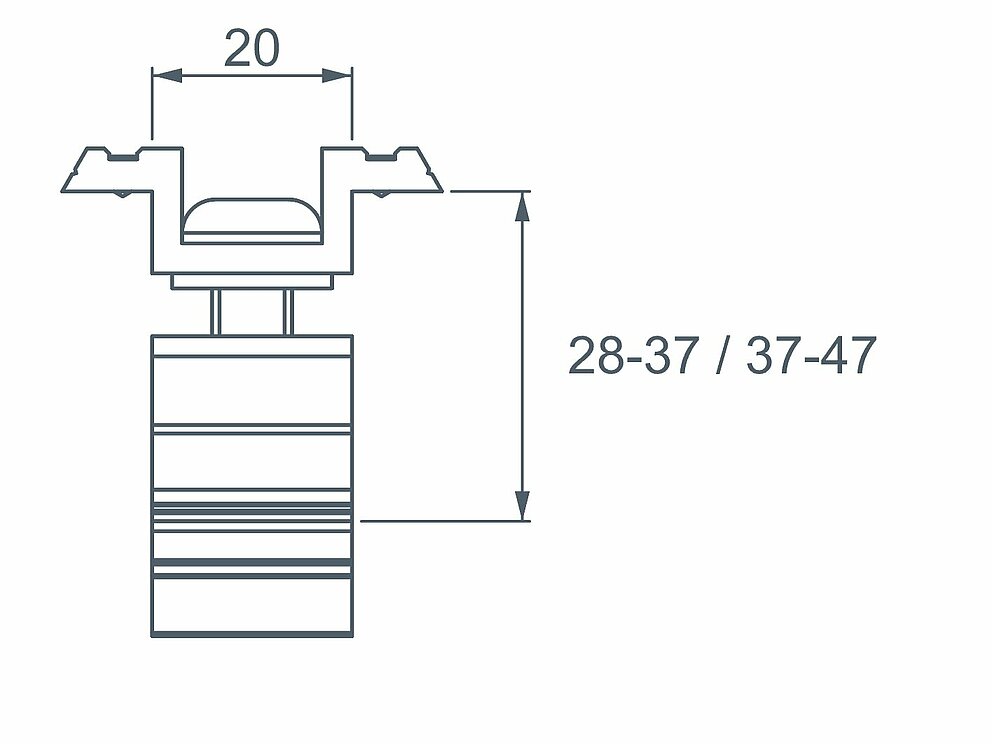

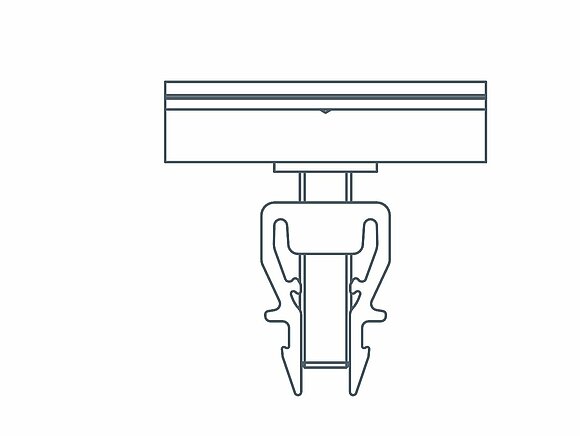

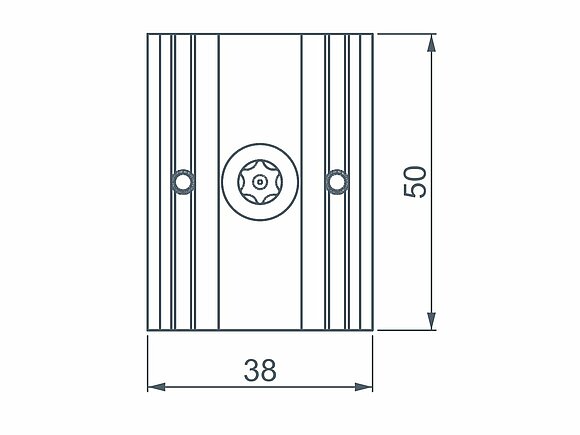

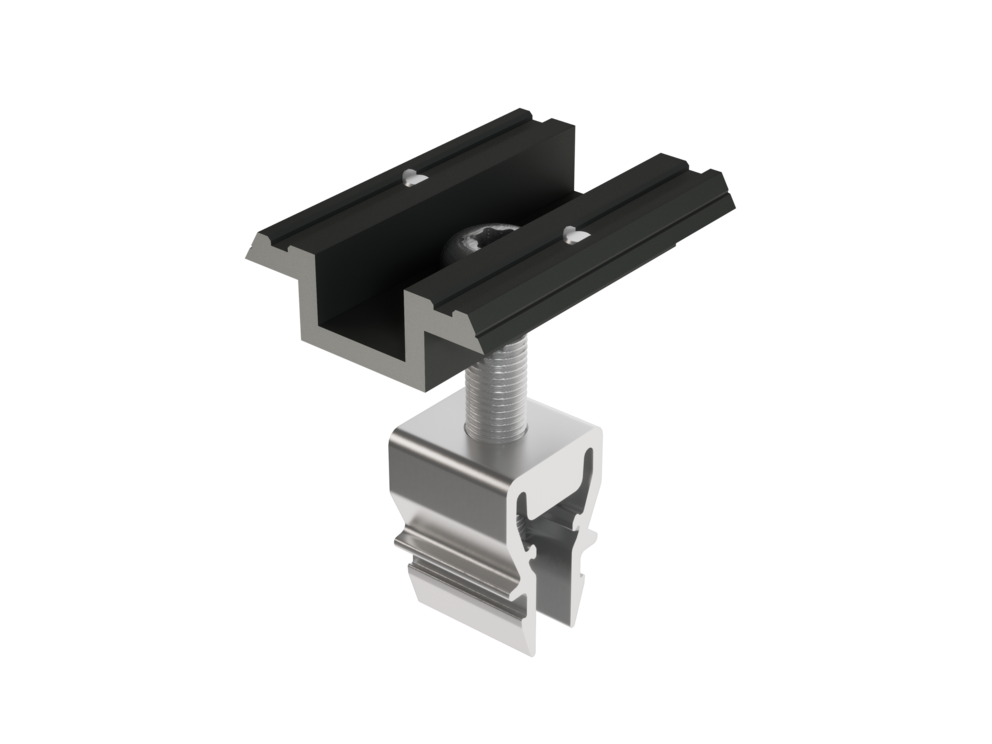

Composants |

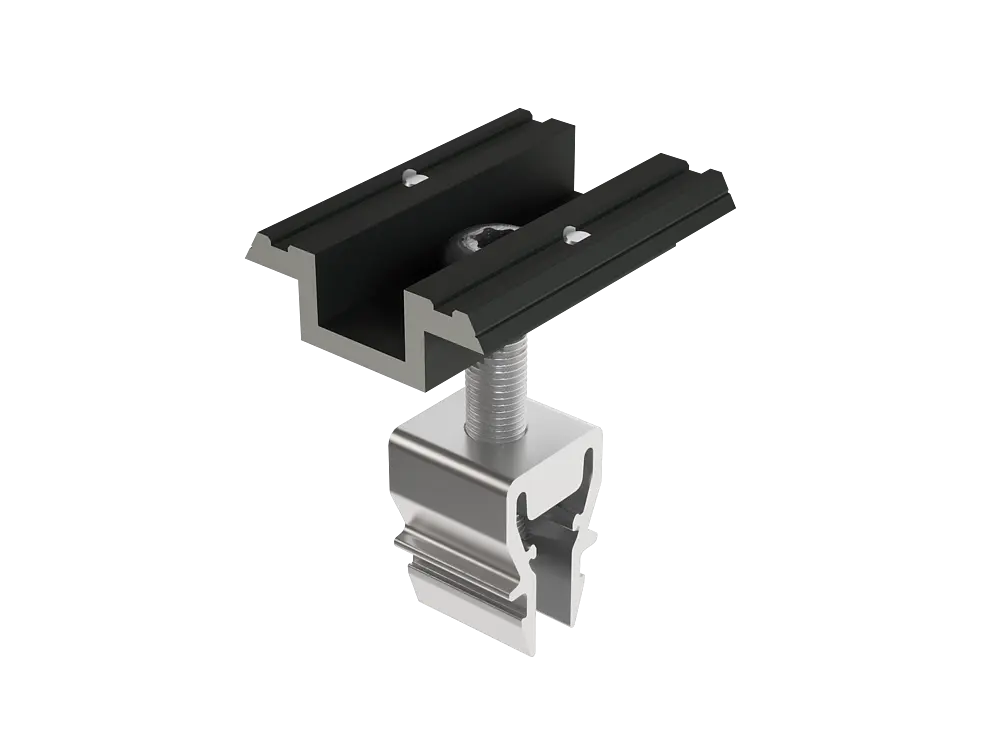

Borne centrale avec pin 28 - 37 mm, aluminium Borne centrale avec pin 37 - 47 mm, aluminium |
Couple |
15 Nm |
Couleur |
Disponible en deux versions : aluminium naturel ou anodisé noir |
|---|---|

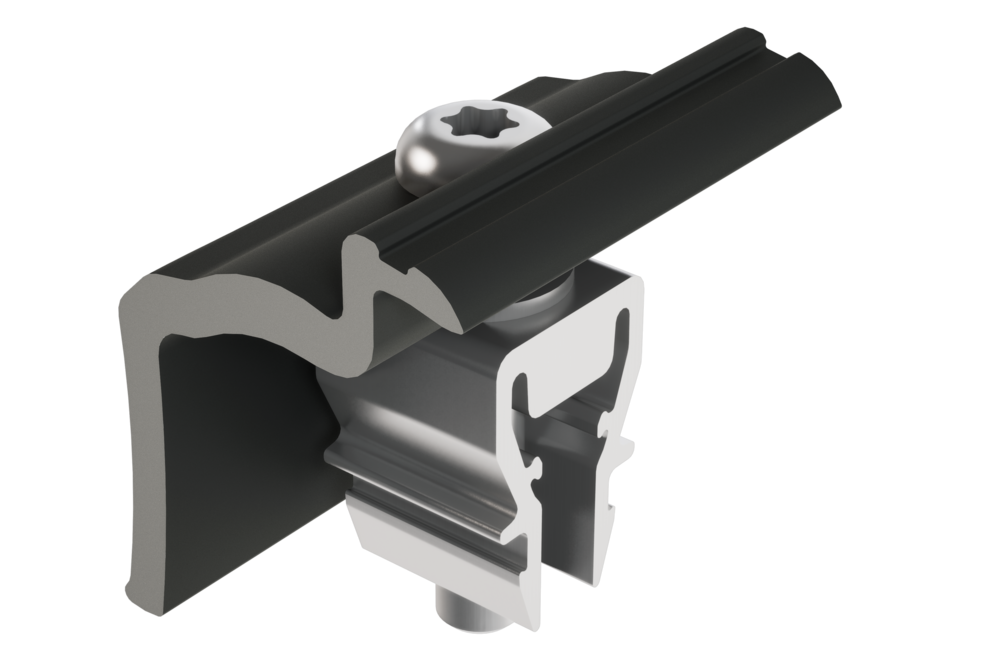

Composants |

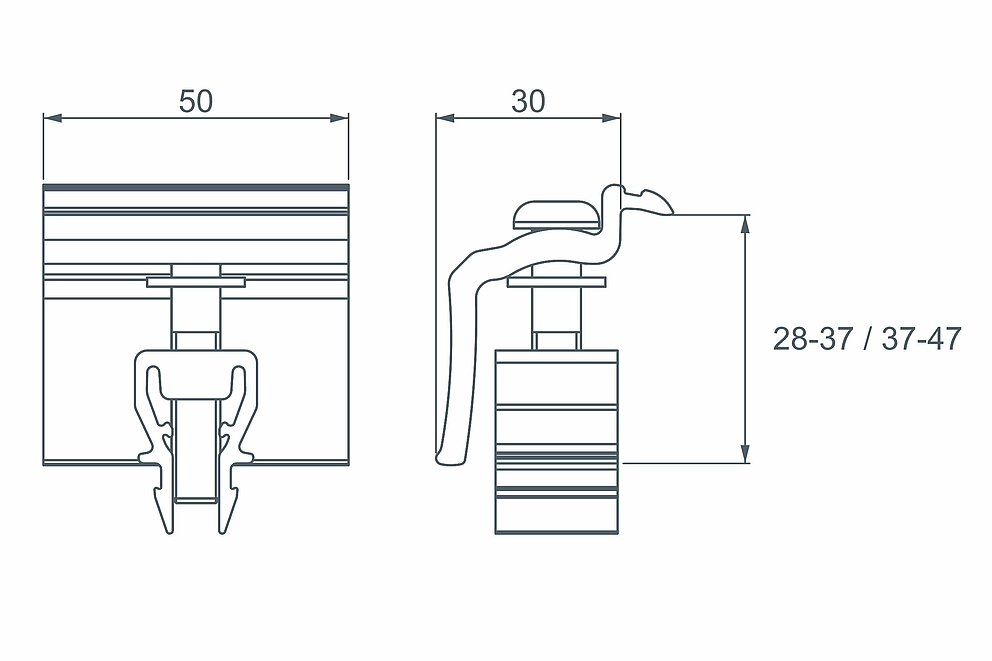

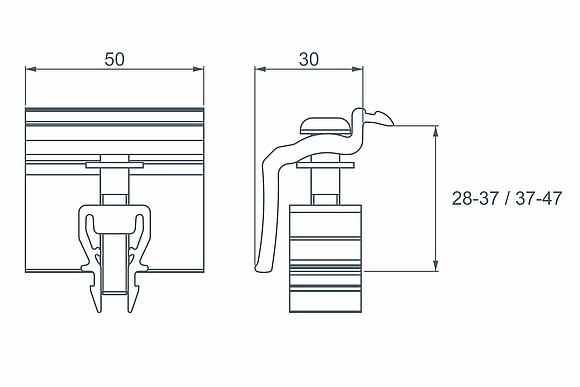

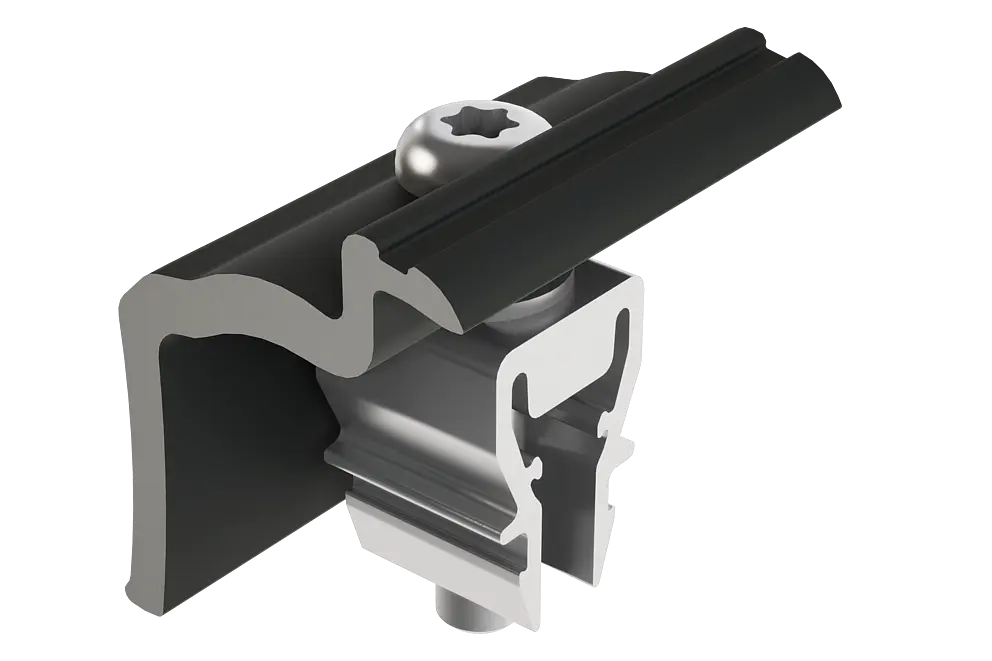

Borne de fin 28 - 37 mm, aluminium Borne de fin 37-47 mm, aluminium |
Couple |
15 Nm |

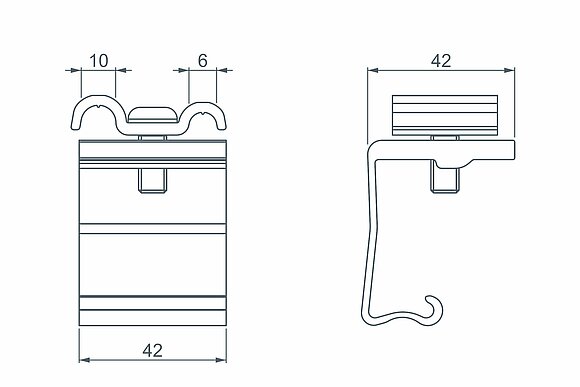

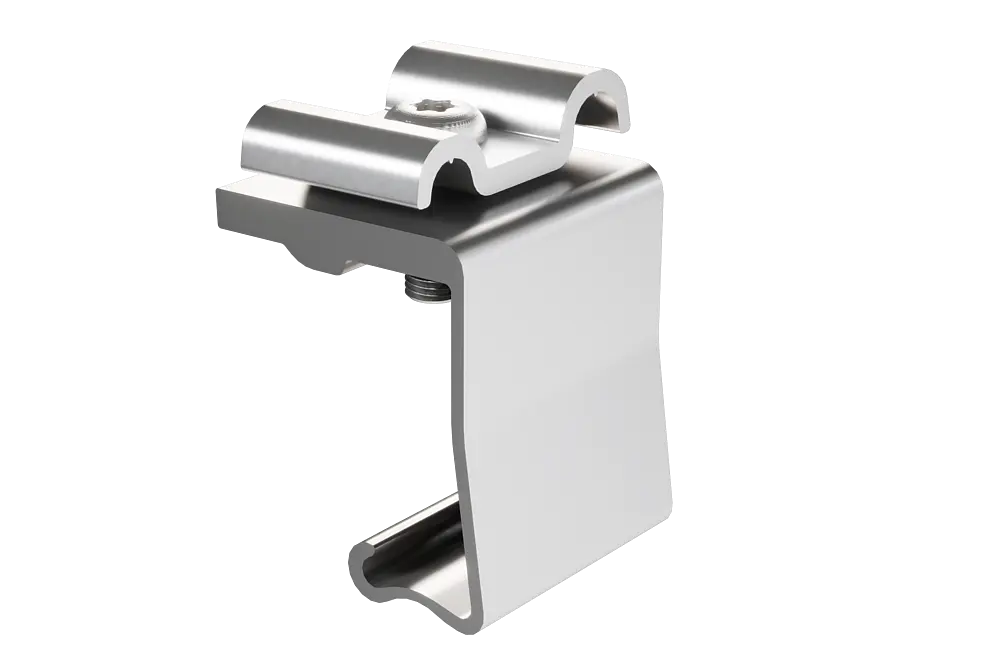

Composants |

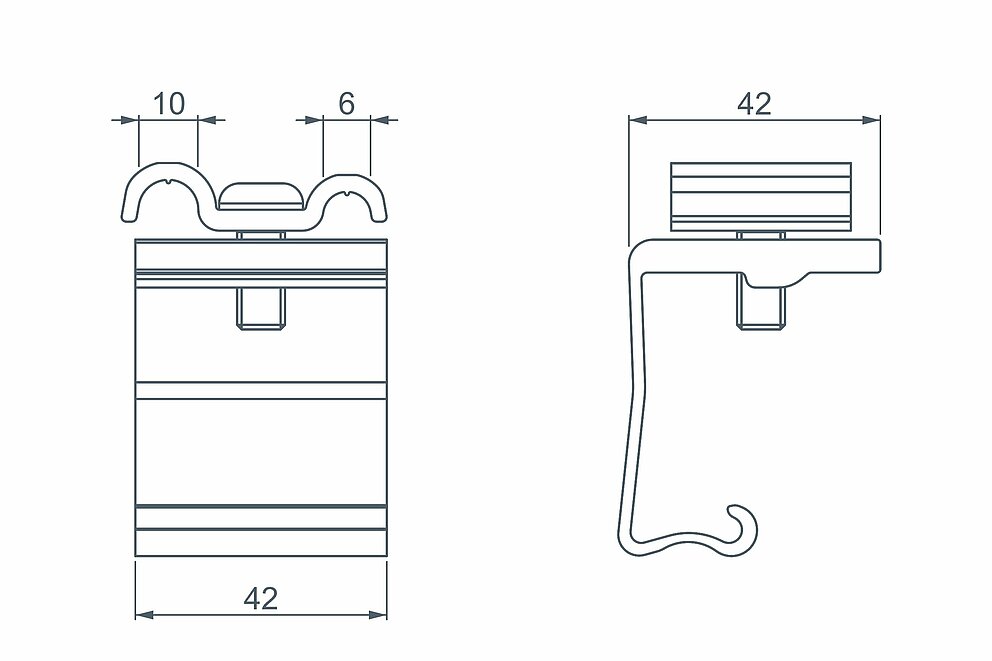

Borne de terre Ø 8 et Ø 10 mm |
|---|---|
Couple |
15 Nm |

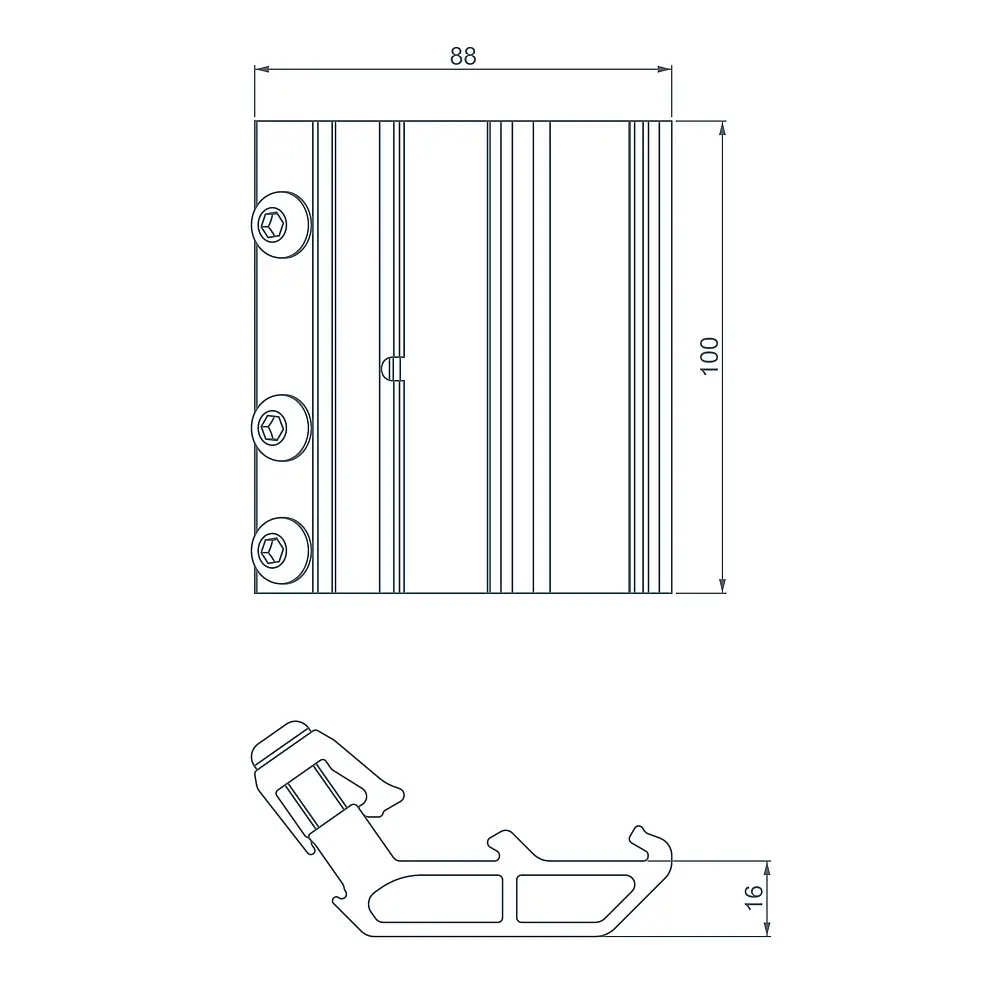

Matériau |
Aluminium (EN AW 6060T66) |
|---|---|

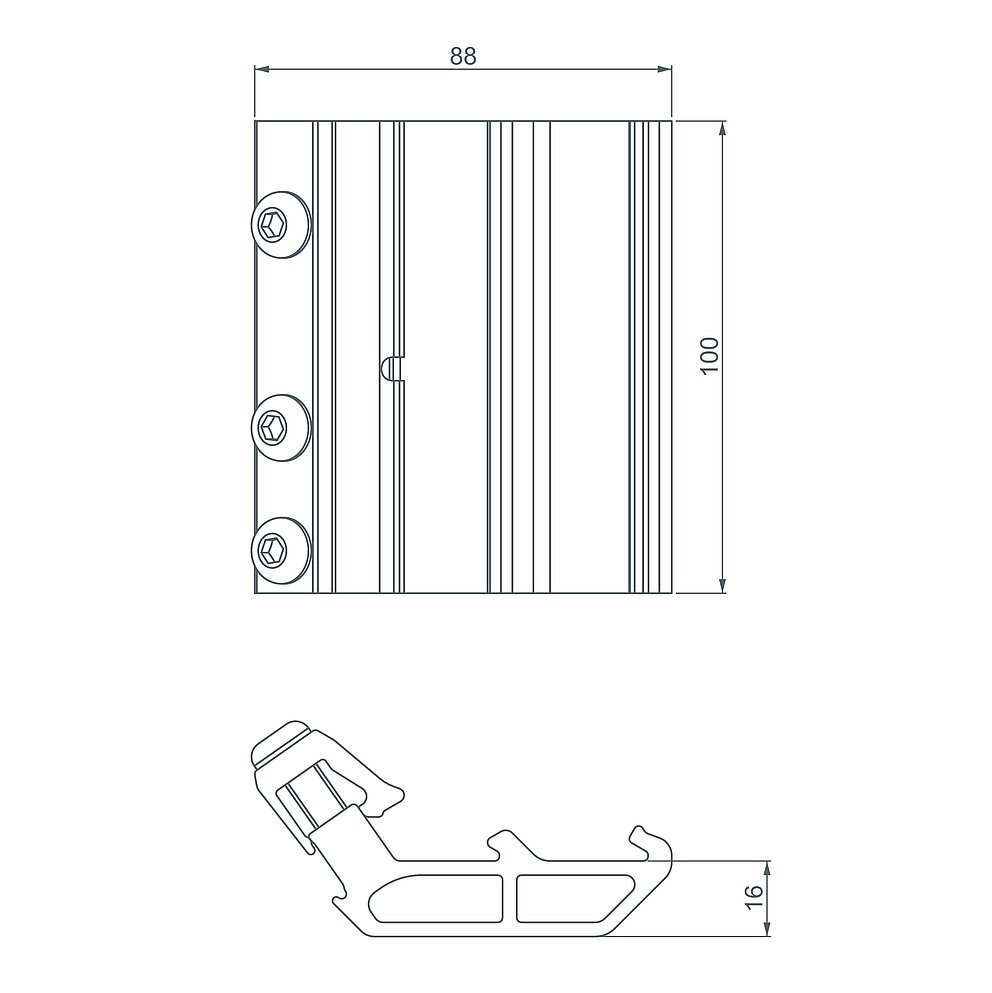

Longueur |
100 mm |

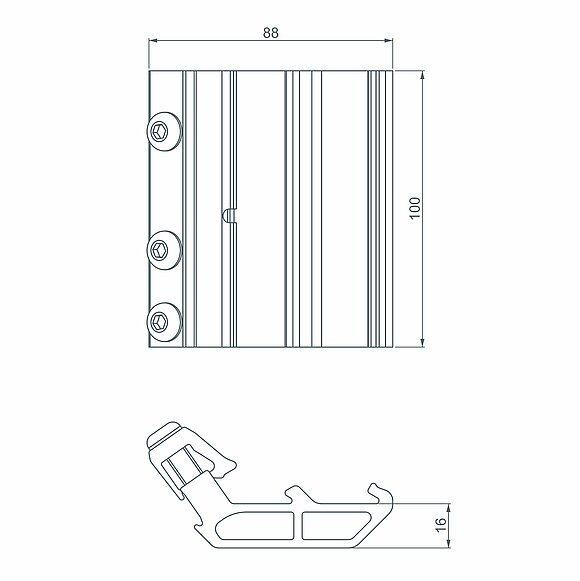

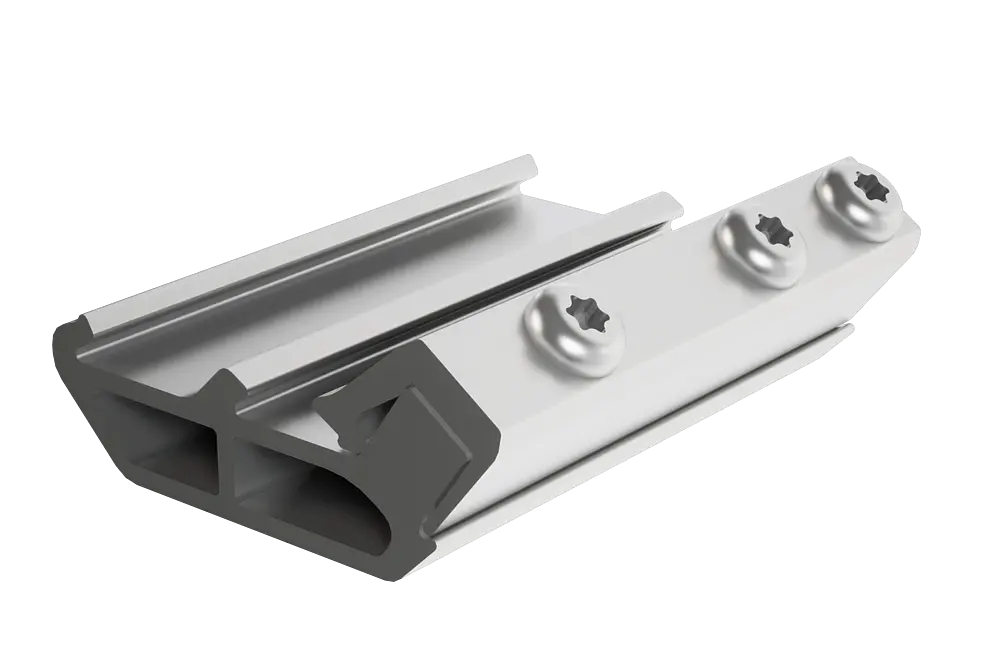

Composants |
Corps de base (EN AW 6060T66) |
Couple |
20 Nm |

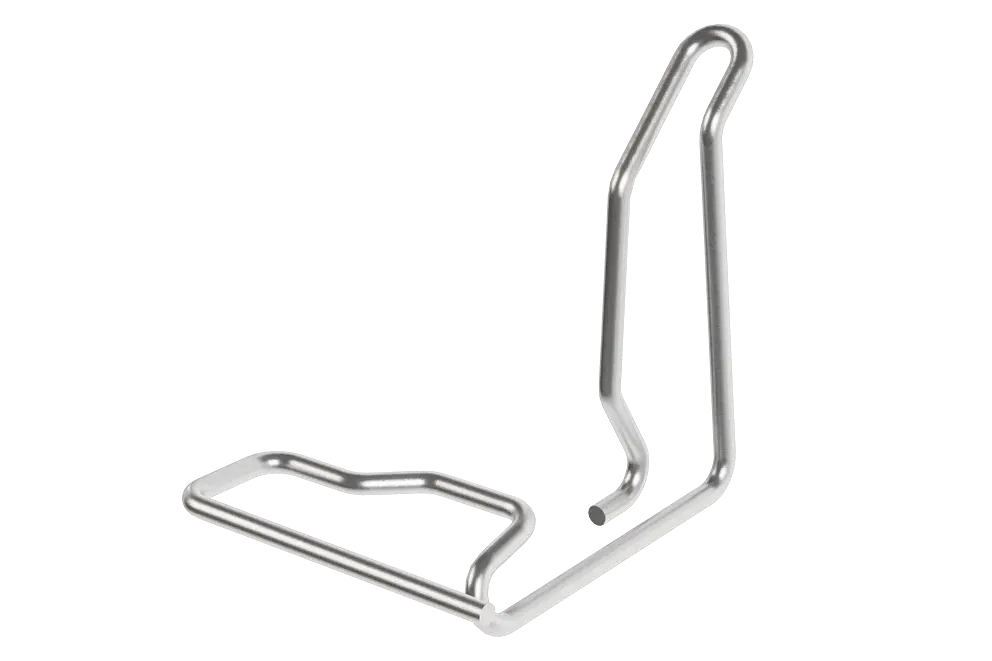

Matériau |
Fil d’acier inoxydable à ressort Ø 1,8 mm |
|---|

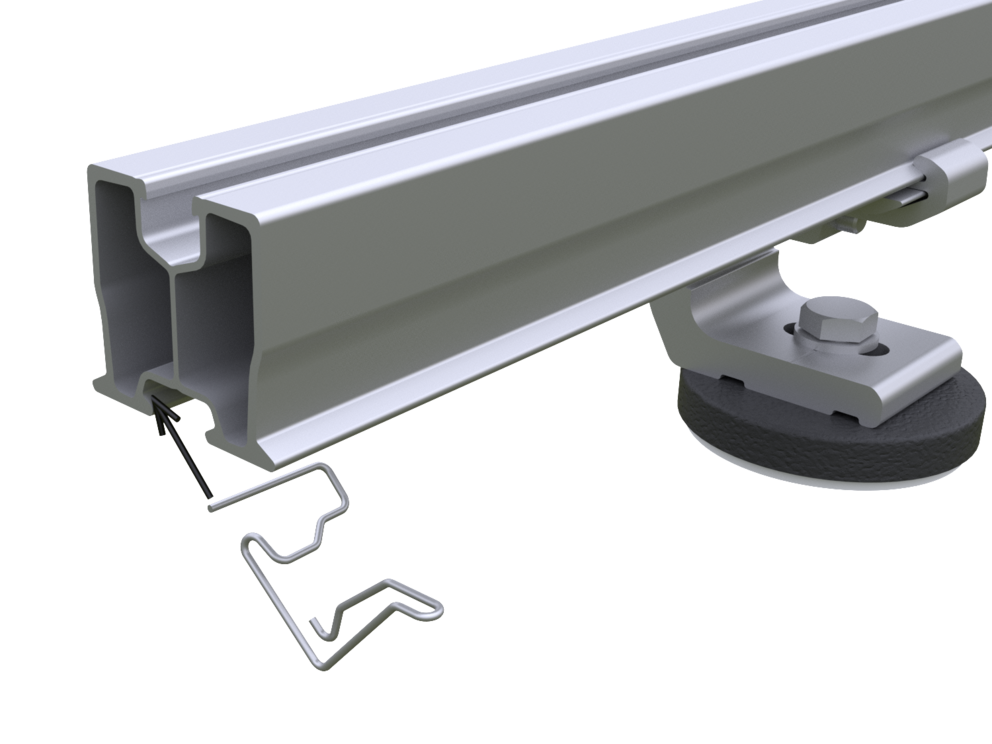

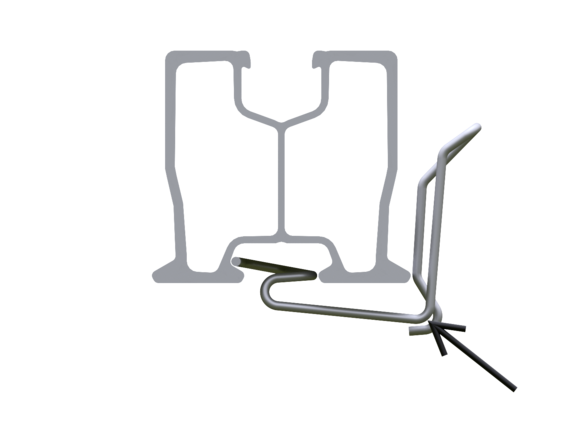

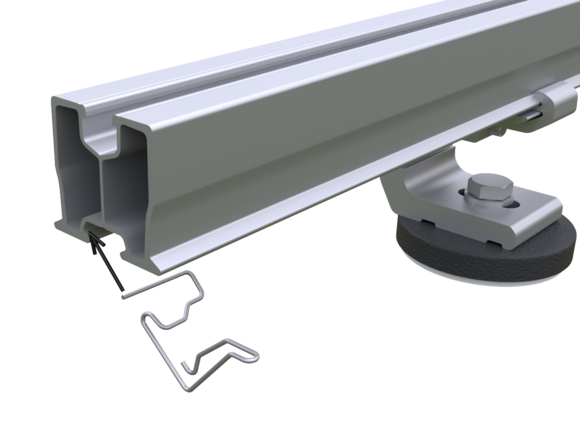

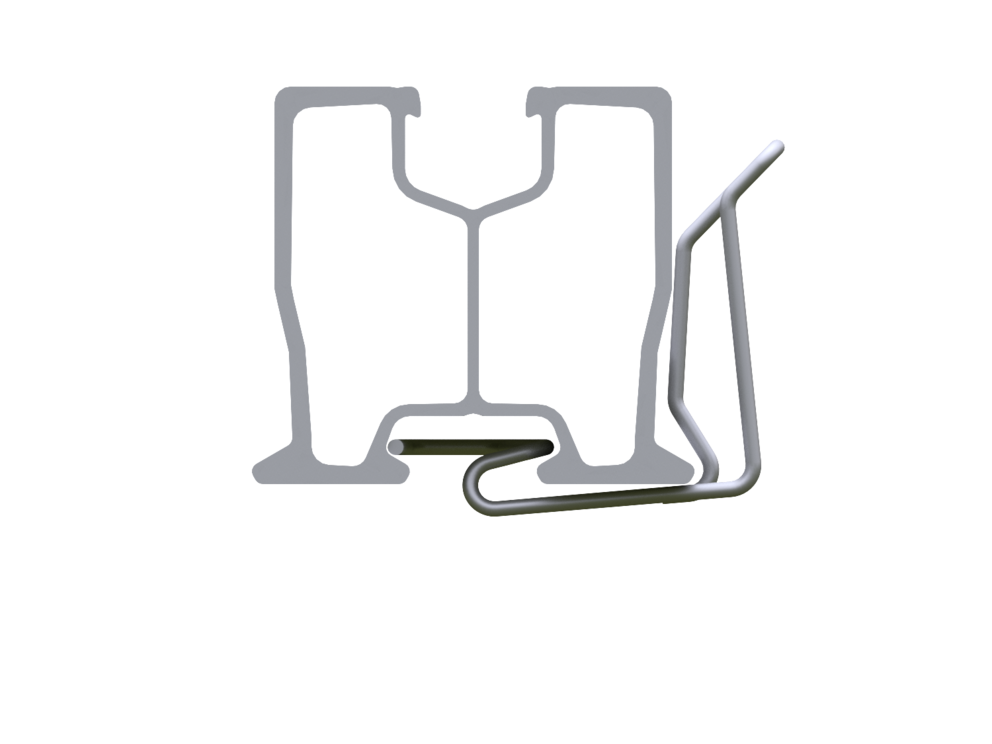

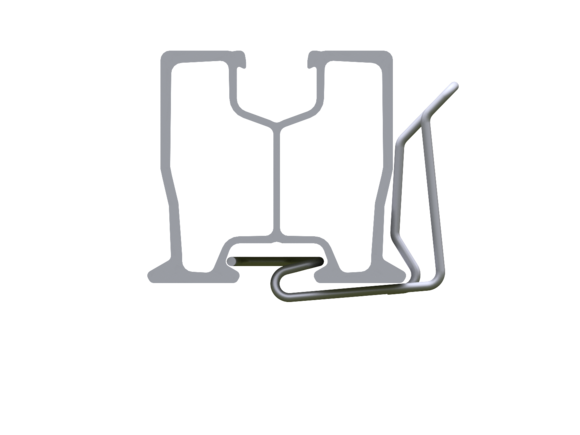

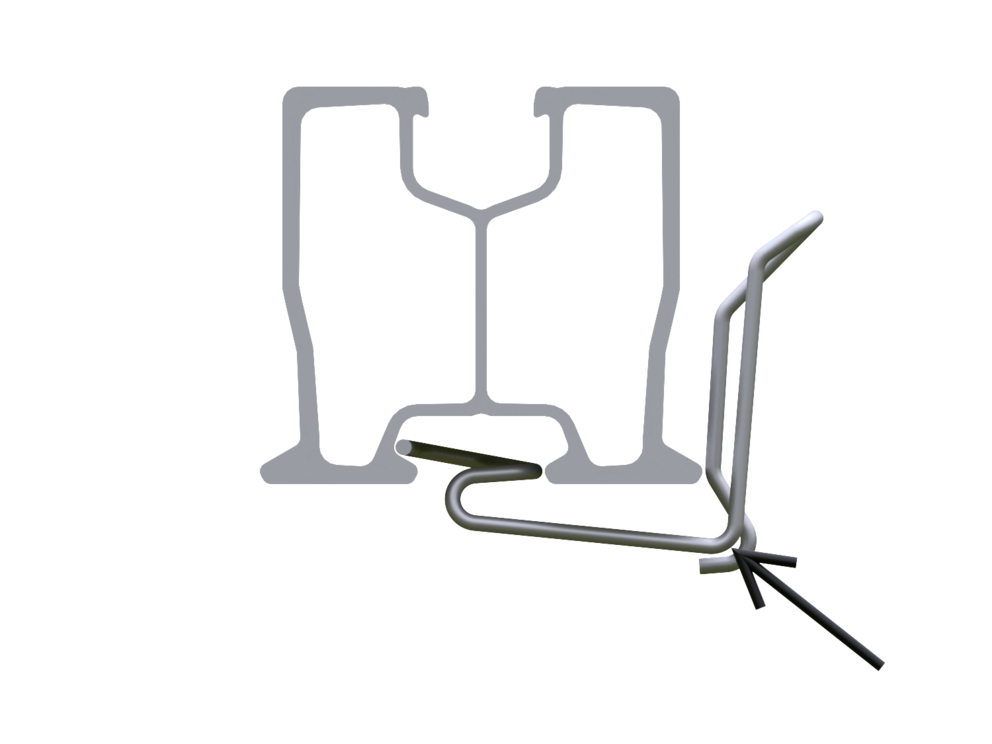

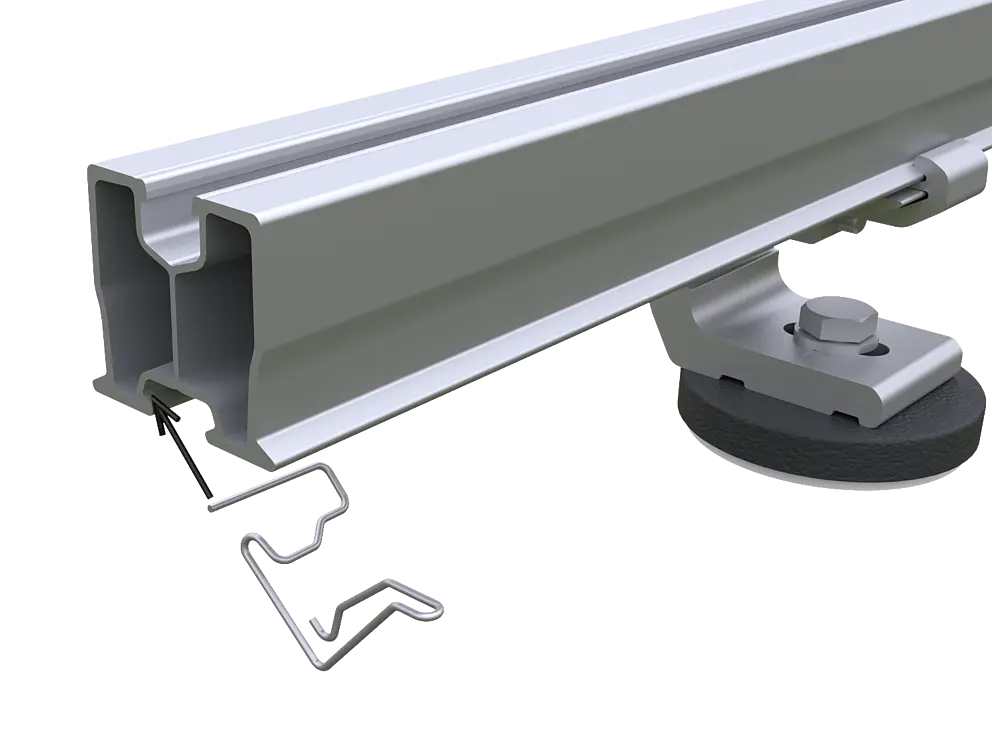

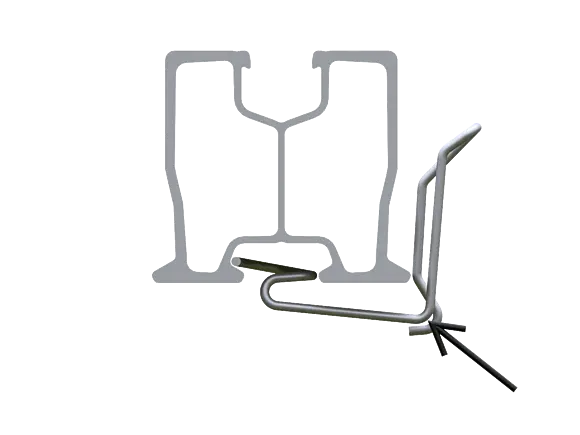

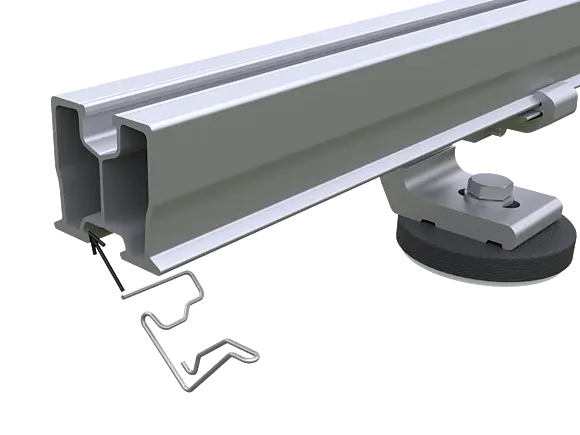

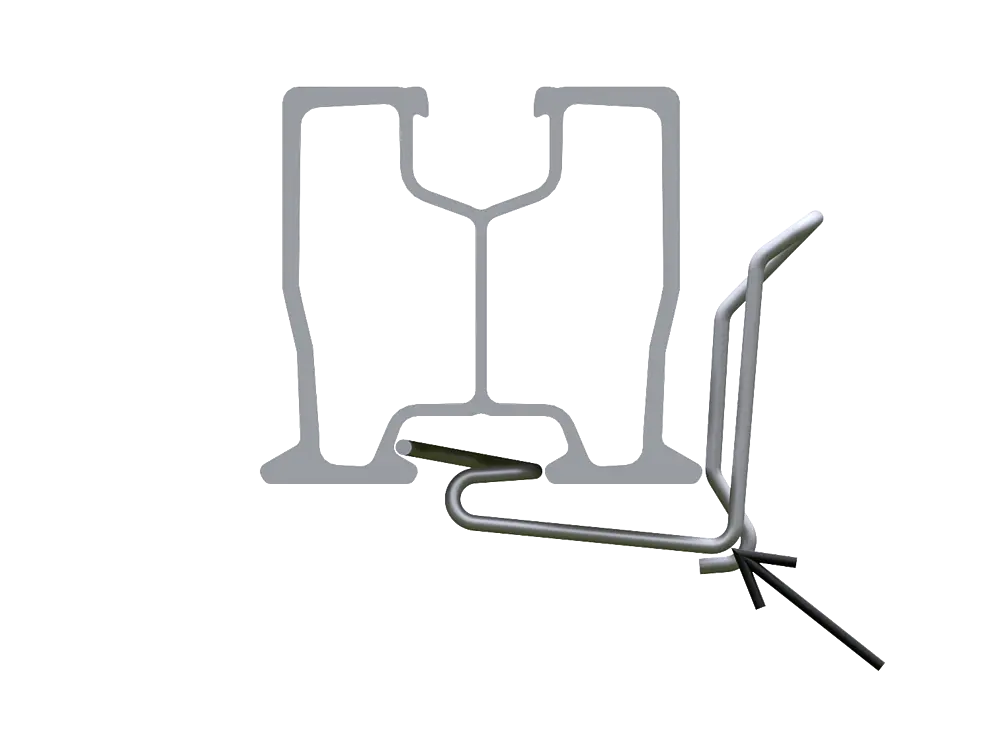

Le clip de passage de câbles est fixé en oblique par le bas à la rainure du rail et agrafé dans le rail à l’aide d’une pression inclinée vers le haut.
Matériau |
Aluminium (EN AW 6060T66) |
|---|

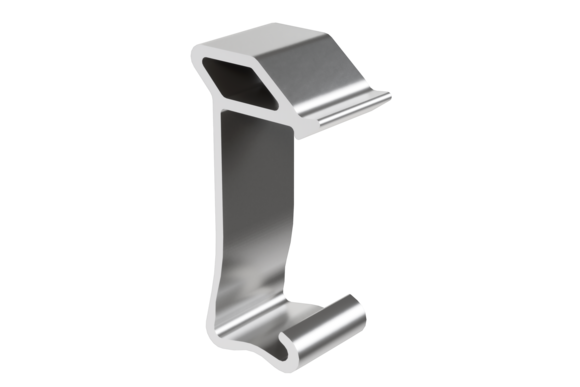

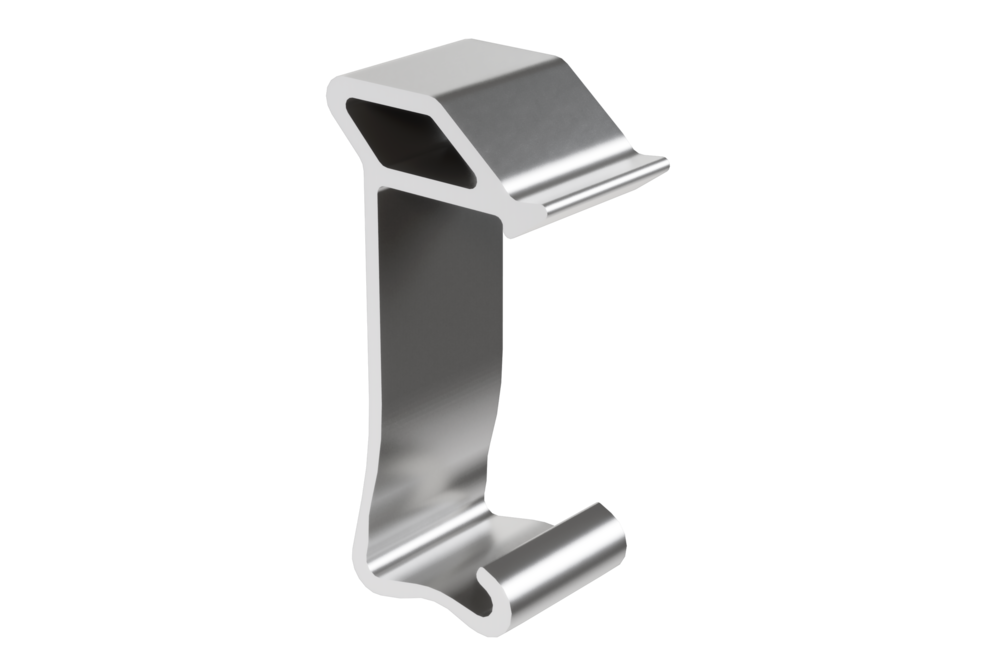

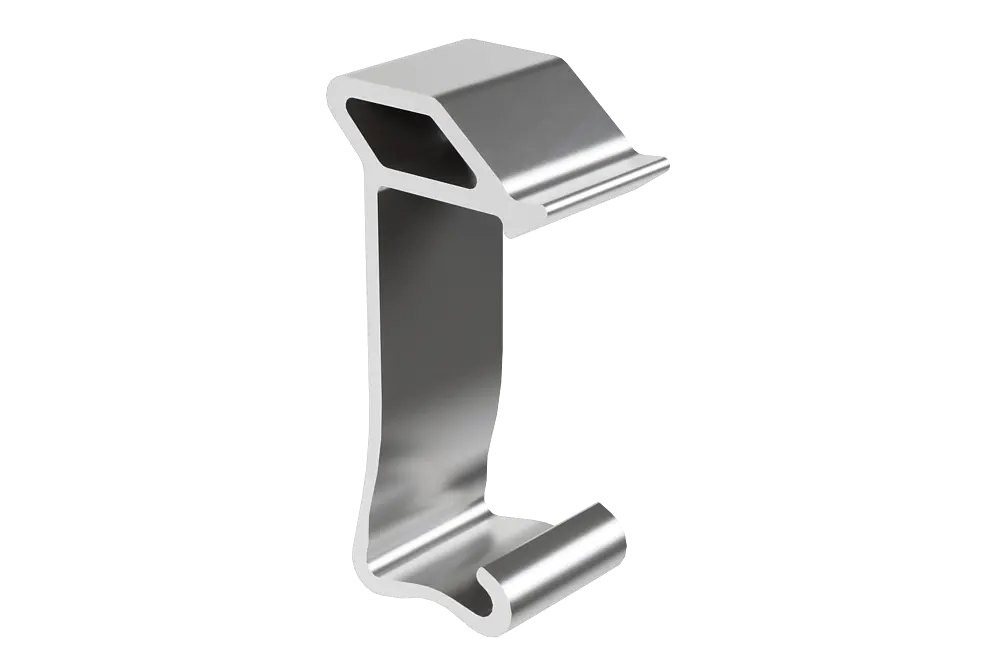

Afin d’éviter les chutes de modules photovoltaïques, les accessoires pour panneaux solaires PREVARIO utilise des pièces sécurité pour module. Dans la série de modules la plus basse d’une surface de générateur, deux pièces de sécurité par module sont fixés sur le rail du module supérieur. Ainsi, si un module glisse, l’arête supérieure de son cadre restera accrochée à la vis de sécurité. Un module qui a glissé et est retenu par les pièces de sécurité doit impérativement être remplacé. Les modules concernés doivent être réinstallés immédiatement.
