Montage du clip tempête

La distance entre le clip tempête et la languette du Siding est essentielle pour permettre une pose sans contrainte et la dilatation du matériau. Voilà pourquoi il faut monter le clip tempête uniquement avec la cale d’espacement appropriée, afin de garantir un écartement constant.

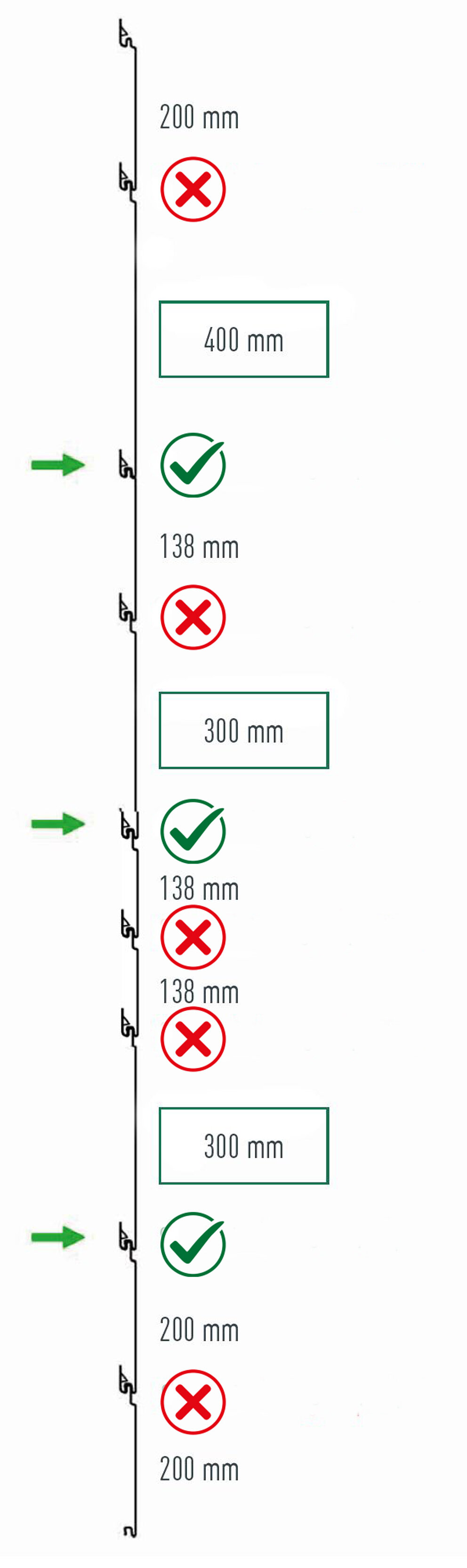

Pour la combinaison suivante d’épaisseur de matériau et de largeur utile, le clip tempête doit être installé au niveau de tous les points de fixation (chaque Siding doit être fixé sur au moins deux profils de la sous-construction).

Remarque

Avec le Siding perforé, la sous-structure, la baguette de fixation et les clips tempête sont visibles à travers la perforation.

Cale d’espacement pour clip tempête, pour épaisseur de matériau = 1,0 mm	Cale d’espacement pour clip tempête, pour épaisseur de matériau 1,2 mm
Pour le montage des clips tempête avec : Siding.X 300 × 1,0 mm Siding.X 400 × 1,0 mm	Pour le montage des clips tempête avec : Siding 400 × 1,2 mm Siding perforé 400 mm × 1,2 mm

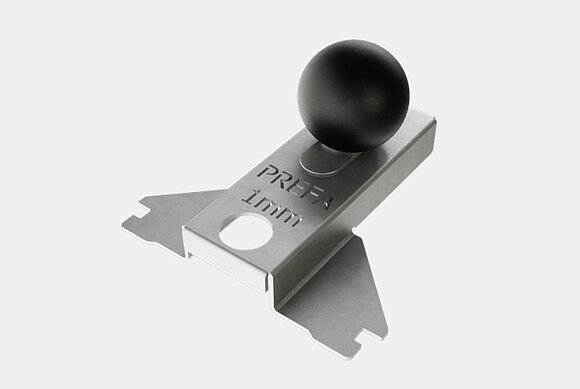

Cale d’espacement pour clip tempête, pour épaisseur de matériau = 1,0 mm

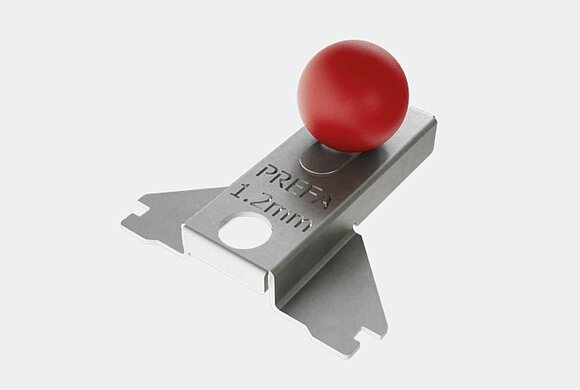

Cale d’espacement pour clip tempête, pour épaisseur de matériau 1,2 mm

Pour le montage des clips tempête avec :

Siding.X 300 × 1,0 mm
Siding.X 400 × 1,0 mm

Pour le montage des clips tempête avec :

Siding 400 × 1,2 mm
Siding perforé 400 mm × 1,2 mm

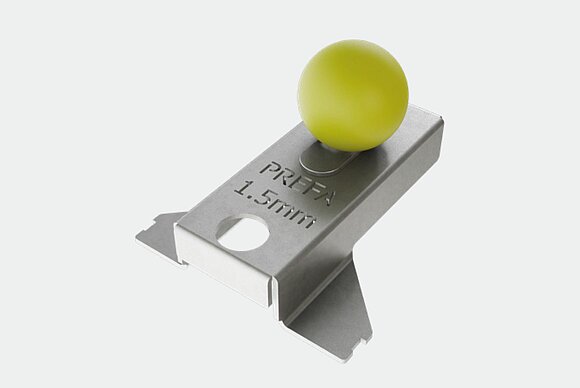

Cale d’espacement pour clip tempête, pour épaisseur de matériau 1,5 mm
Pour le montage des clips tempête avec : Siding 500 × 1,5 mm Siding 600 × 1,5 mm

Cale d’espacement pour clip tempête, pour épaisseur de matériau 1,5 mm

Pour le montage des clips tempête avec :

Siding 500 × 1,5 mm
Siding 600 × 1,5 mm

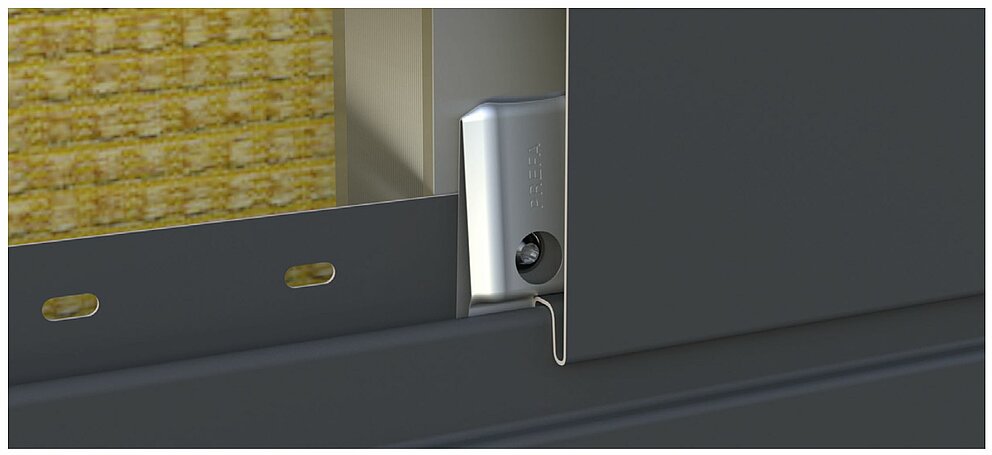

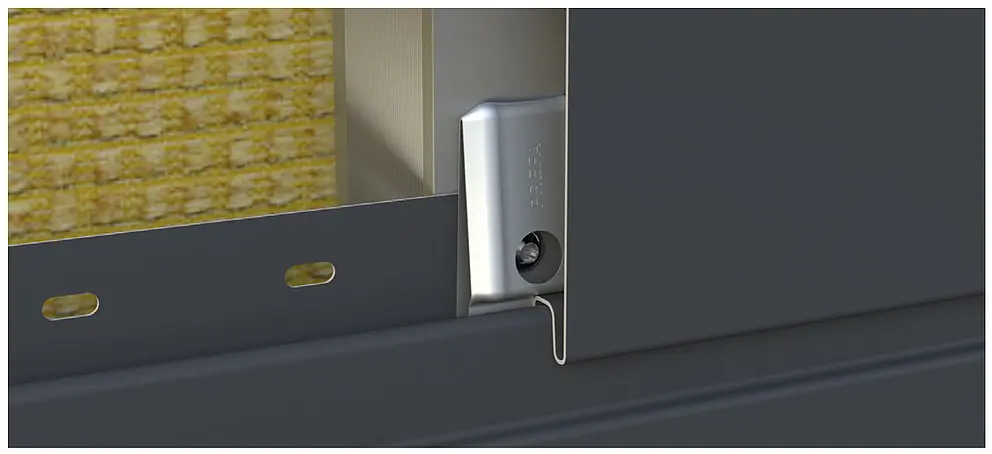

Le clip tempête est vissé sur la baguette de fixation (languette) et maintient le Siding situé au-dessus :

Clip tempête

Remarque

Si par exemple vous commencez à installer la façade avec un Siding de 400×1,2 mm, vous devez fixer les clips tempête sur le profil de départ.

Clip tempête Siding.X

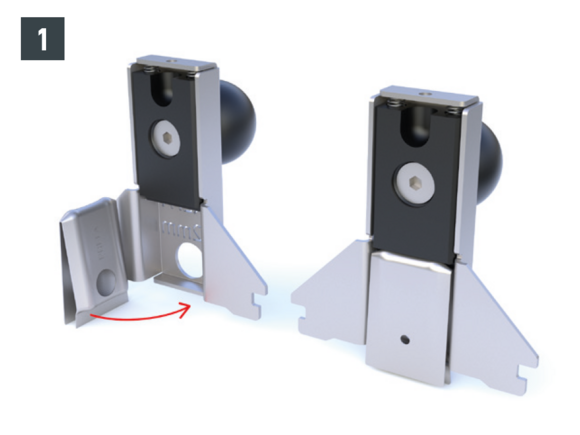

Placez le clip tempête PREFA correctement dans la cale d’espacement PREFA (Fig. 1).

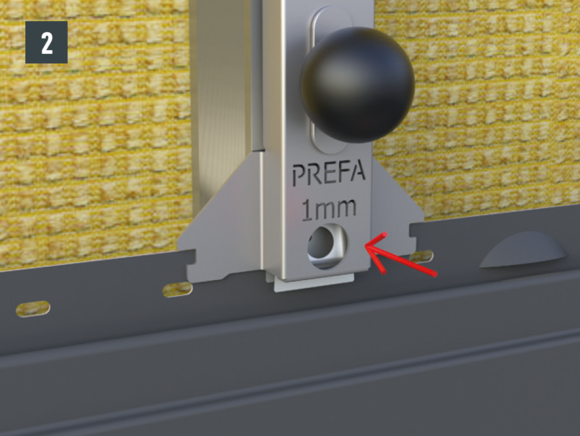

Posez ensuite la cale d’espacement PREFA avec le clip tempête déjà en place sur la languette de fixation et installez-la par le côté. Le trou à l’arrière du clip doit être centré sur le trou oblong du Siding (Fig. 2).

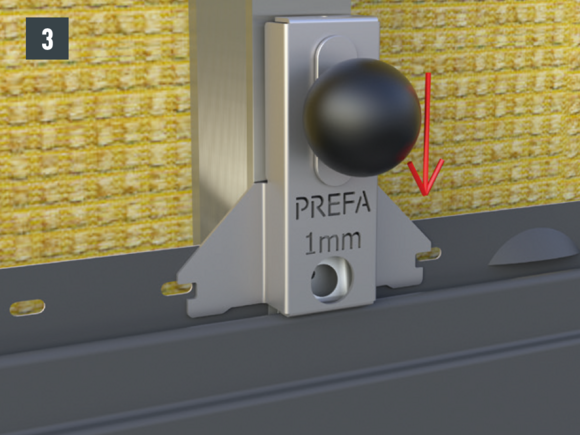

Appuyez sur la cale d’espacement PREFA avec le clip tempête pour l’enfoncer dans la languette de fixation (Fig. 3).

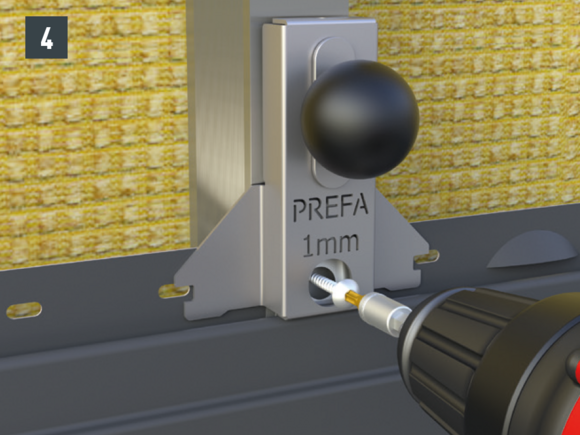

Fixez ensuite le clip tempête sur la sous-construction (Fig. 4).

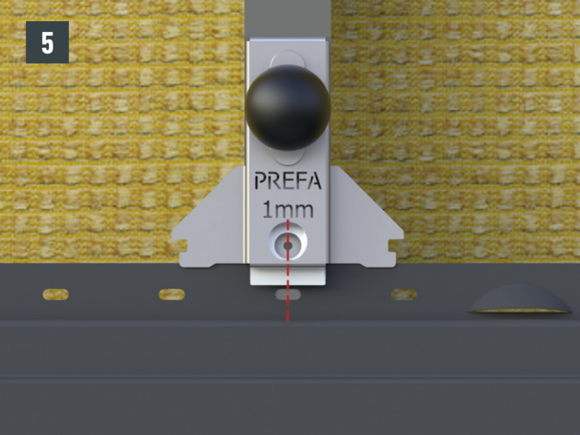

Veillez à bien placer la cale d’espacement de façon centrée sur le trou oblong. Les ailettes latérales de la cale d'espacement permettent de trouver la bonne position au centre du trou oblong (Fig. 5).

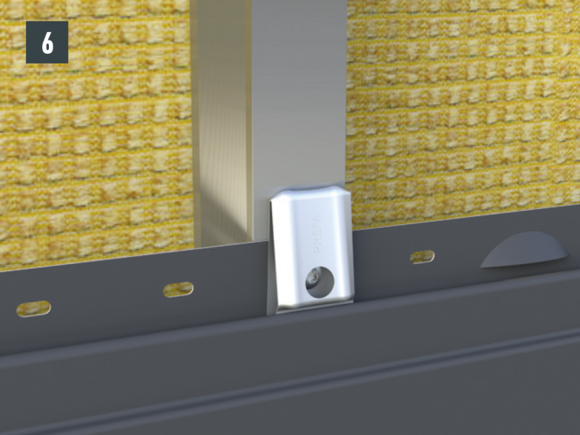

La cale d’espacement PREFA peut à présent être retirée de la languette de fixation. On obtient ainsi l’écartement nécessaire pour la suite de la pose (Fig. 6).

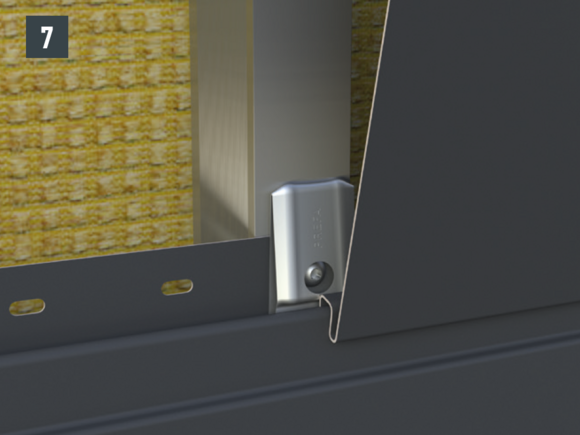

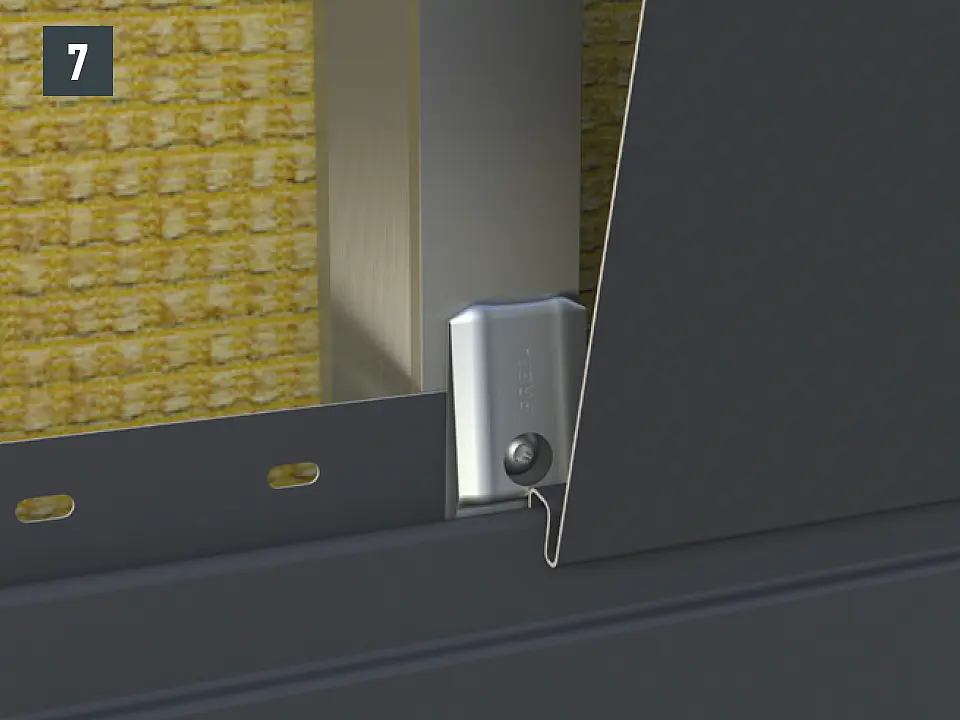

Montez à présent le Siding PREFA comme indiqué dans le guide de pose, maintenu par le clip tempête (Fig. 7).
