Gouttière carrée

Cliquez sur le thème souhaité pour accéder directement aux instructions correspondantes :

Raccords de gouttières carrées avec 1 cartouche de colle spéciale

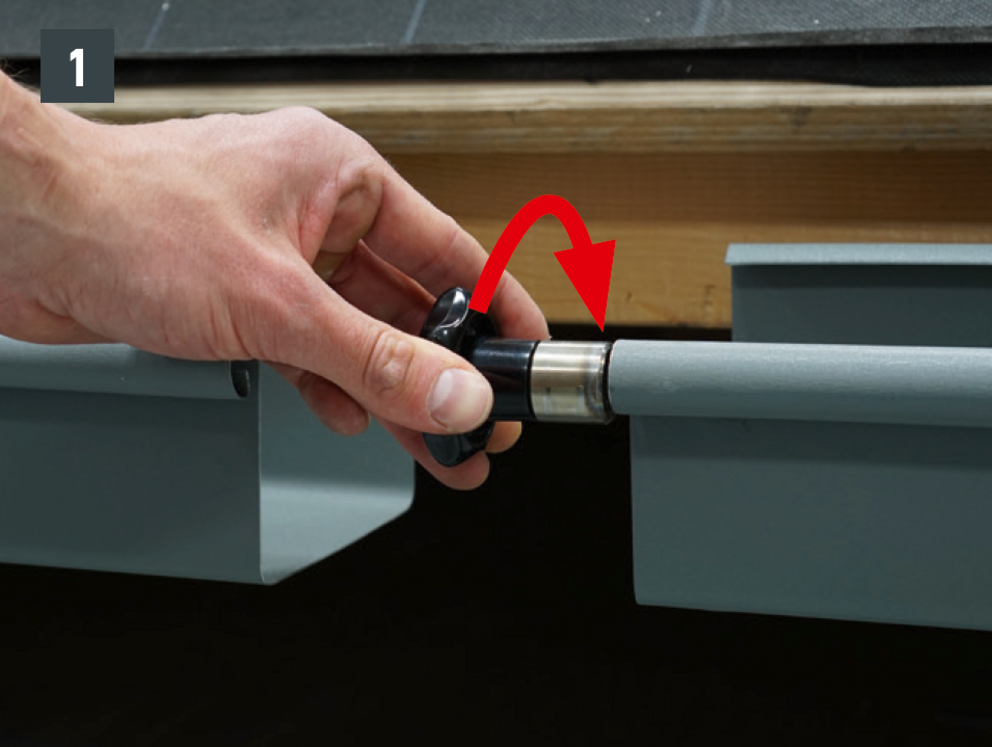

Afin de réaliser le raccord de la gouttière carrée le plus précisément possible, il est recommandé d’utiliser l’ouvre-boudin PREFA pour ouvrir le boudin de la gouttière carrée (Fig. 1).

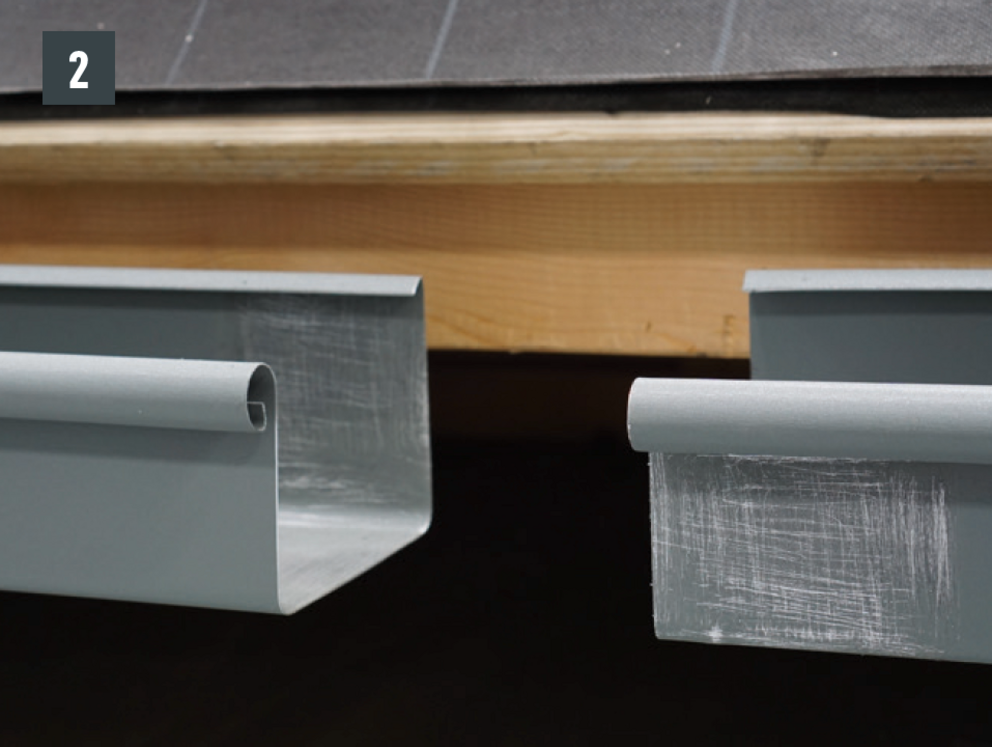

Poncez la surface de collage avec le papier abrasif fourni. Nettoyez ensuite les extrémités des gouttières carrées avec le nettoyant fourni. Attendez 5 min pour laisser un temps d’évaporation (Fig. 2).
Appliquez un cordon de colle d’environ 8 mm d’épaisseur avec la colle spéciale PREFA, à environ 50 mm de l’extrémité de la gouttière (Fig. 3).

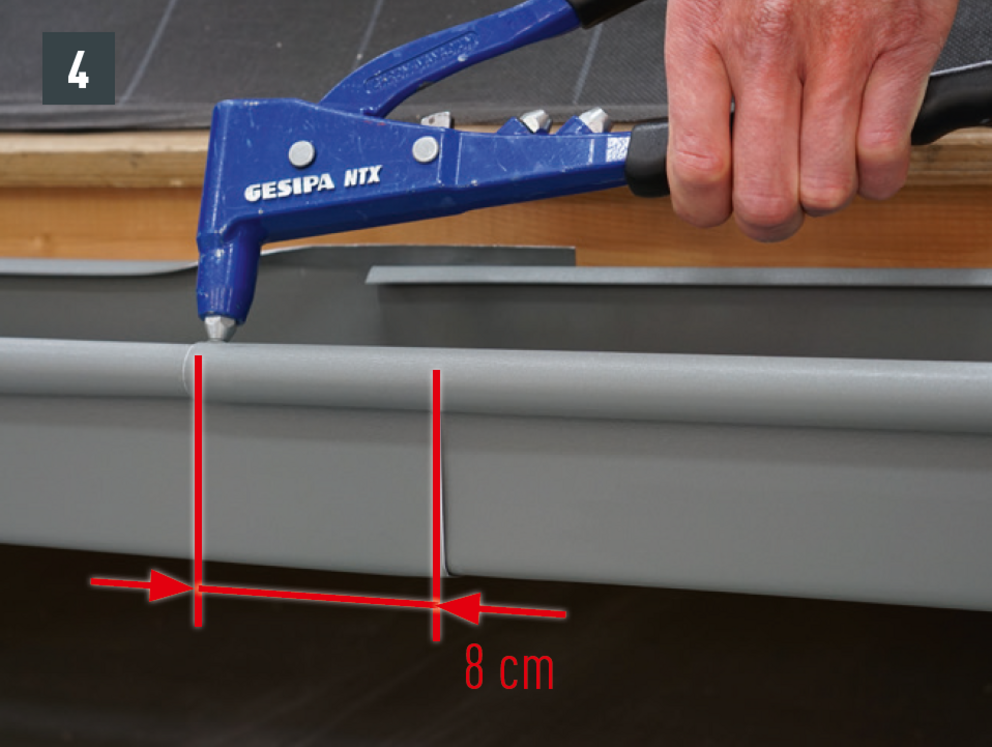

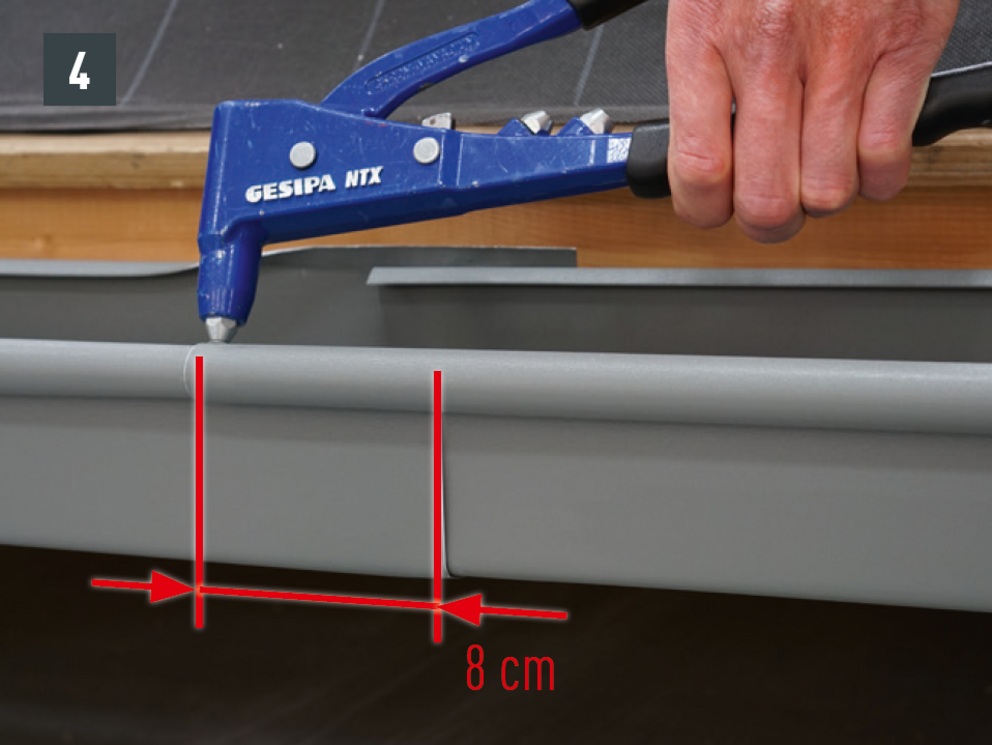

Faites chevaucher les gouttières carrées sur environ 80 mm et emboîtez-les, puis posez un rivet sur le boudin de la gouttière carrée (Fig. 4).

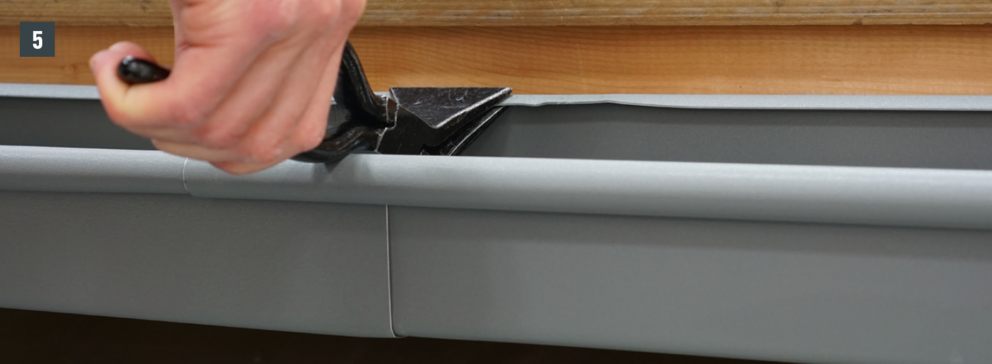

Fermez le repli arrière. Si le collage est effectué correctement, la colle doit ressortir du côté intérieur (Fig. 5).

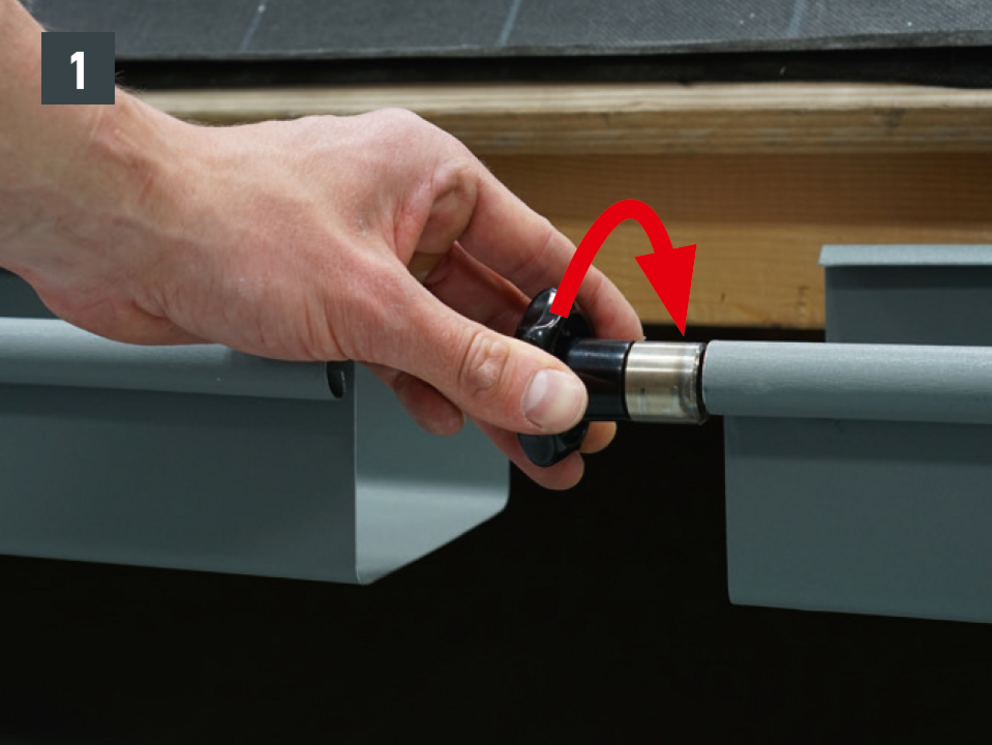

Afin de réaliser le raccord de la gouttière carrée le plus précisément possible, il est recommandé d’utiliser l’ouvre-boudin PREFA pour ouvrir le boudin de la gouttière carrée supérieure (Fig. 1).

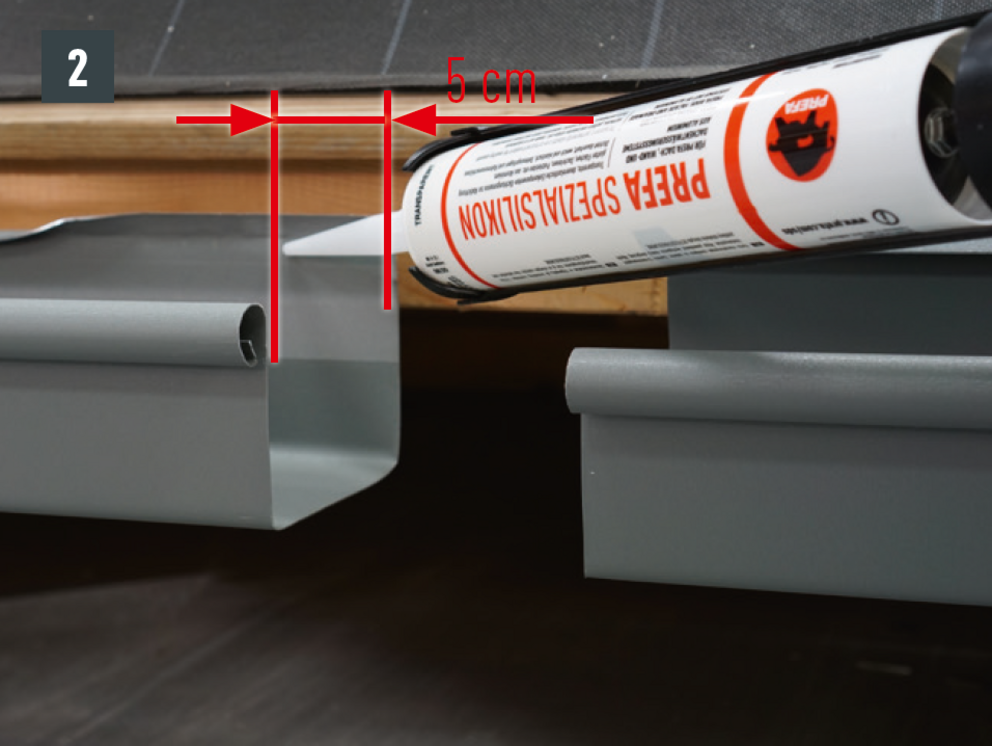

Appliquez un cordon (env. 8 mm d’épaisseur) de silicone spécial PREFA sur l’extrémité nettoyée et sèche de la gouttière carrée, à 50 mm de l’extrémité (Fig. 2).

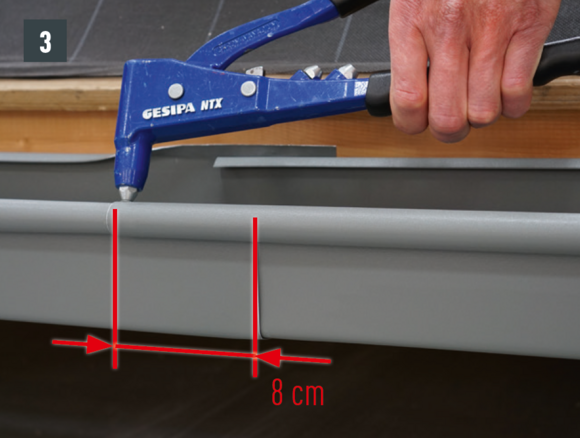

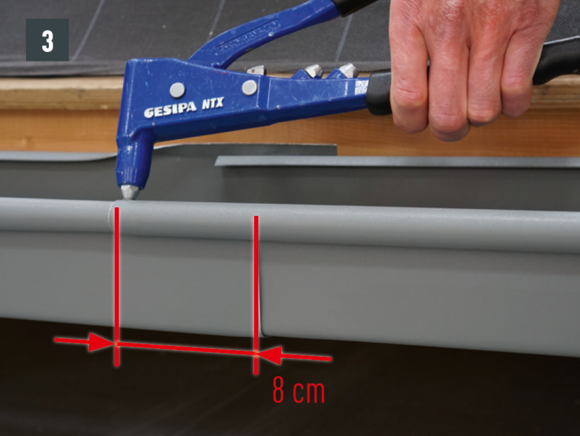

Faites chevaucher les gouttières carrées sur environ 80 mm et emboîtez-les, puis posez un rivet sur le boudin de la gouttière carrée (Fig. 3).

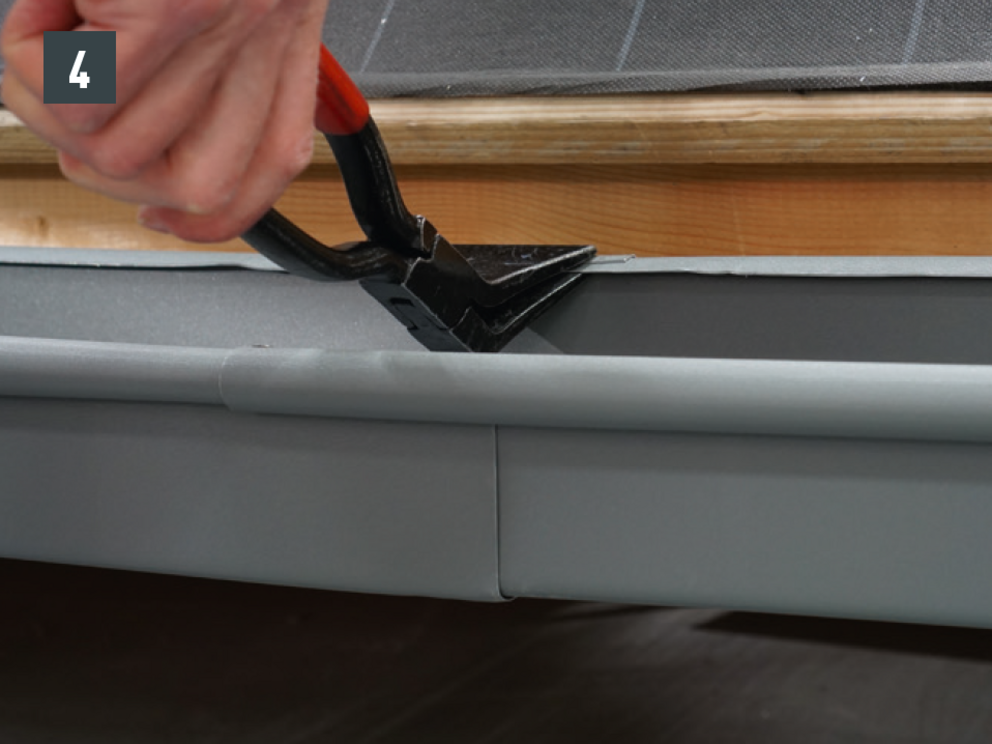

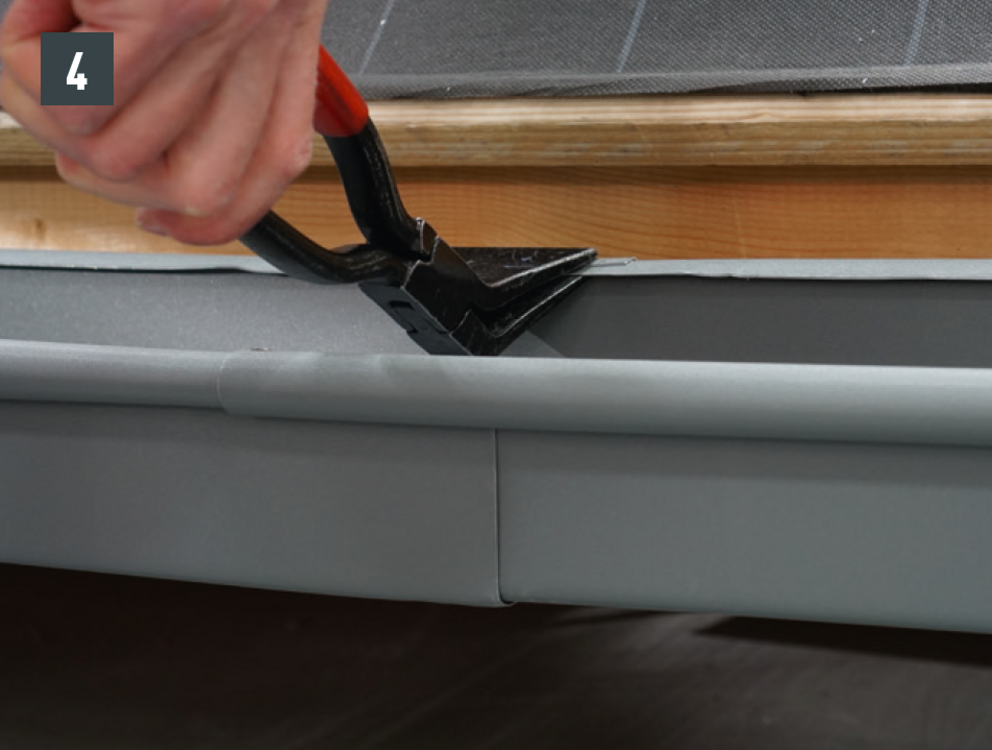

Fermez le repli arrière (Fig. 4).

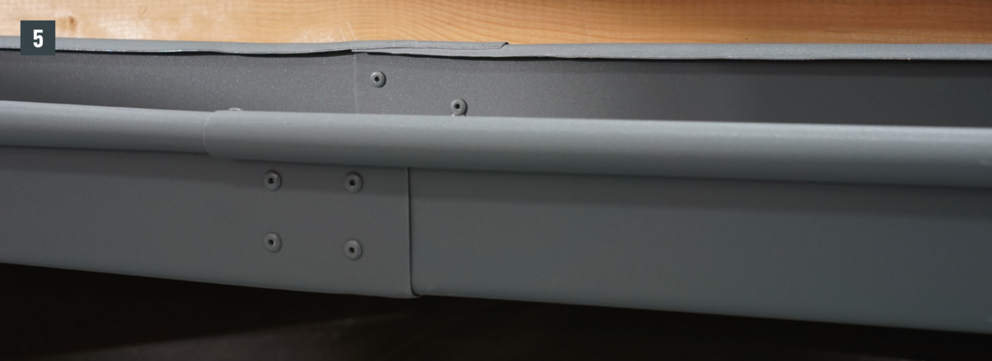

Rivetez la gouttière en posant en croix des rivets brevetés PREFA de4 x 9,5 mm (Fig. 5).
- Gouttière carrée 250: 6 pc. rivets par jonction
- Gouttière carrée 333: 8 pc. rivets par jonction
- Gouttière carrée 400: 10 pc. rivets par jonction
- Gouttière carrée 500: 12 pc. rivets par jonction

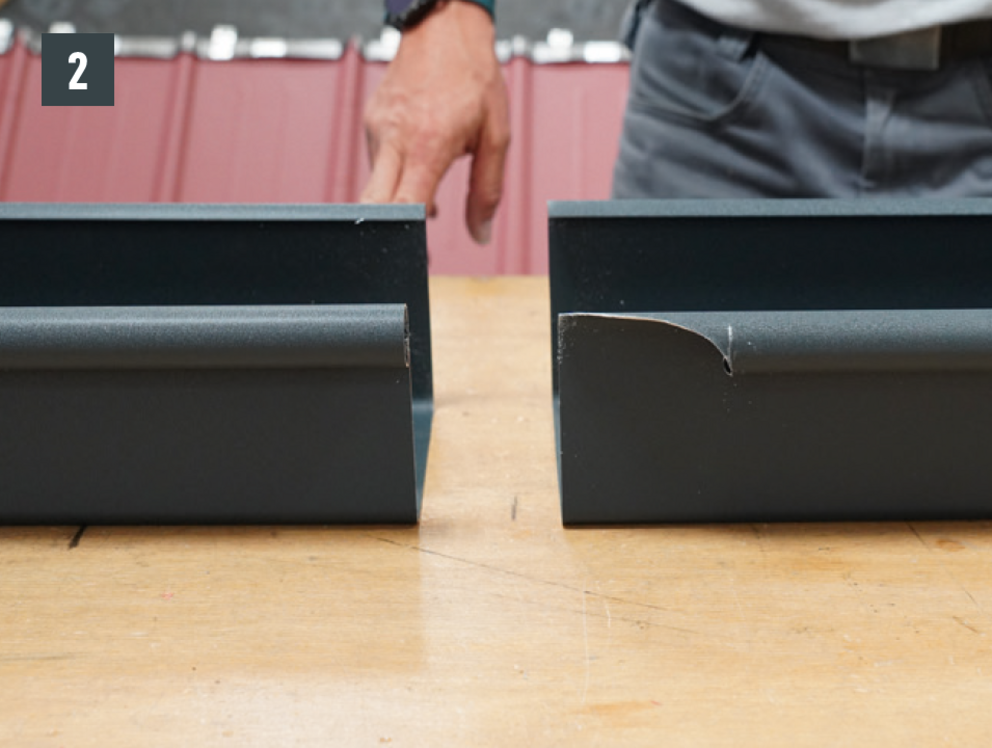

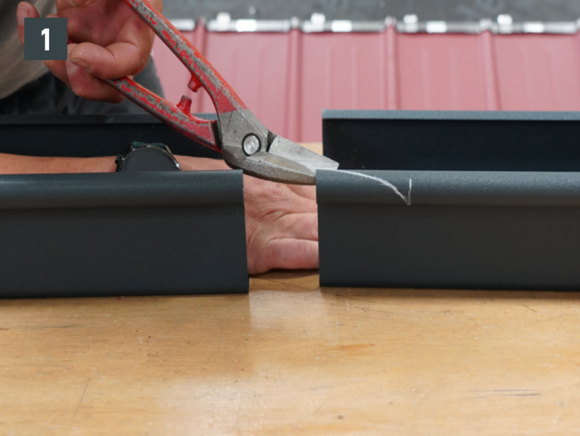

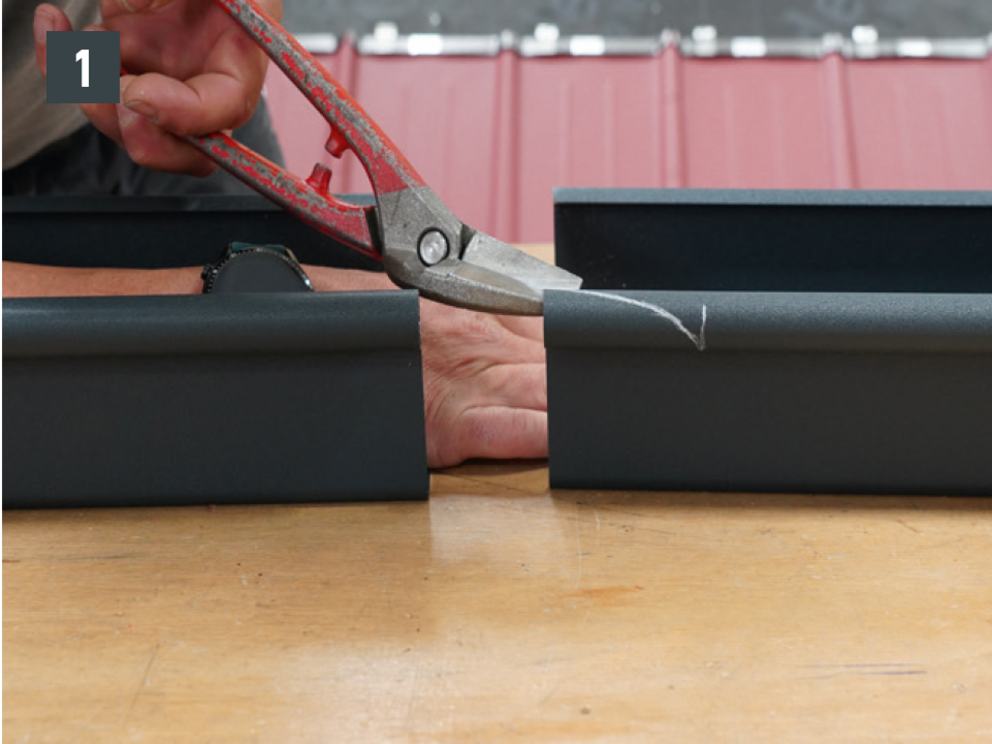

Pour pouvoir réaliser la liaison sans ouvre-boudin, il faut encocher le boudin de la gouttière carrée située en dessous sur 60 mm (Fig. 1 et 2).

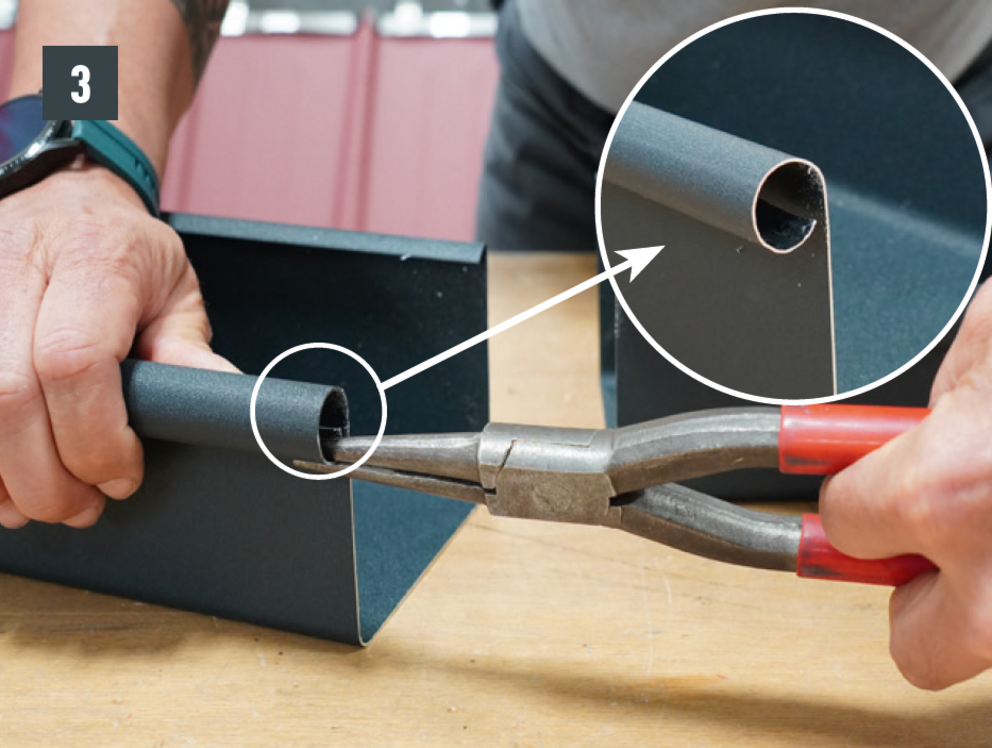

Le boudin de la gouttière carrée du dessus doit être ouvert sur 20 mm à l’aide de la pince à bec (Fig. 3).

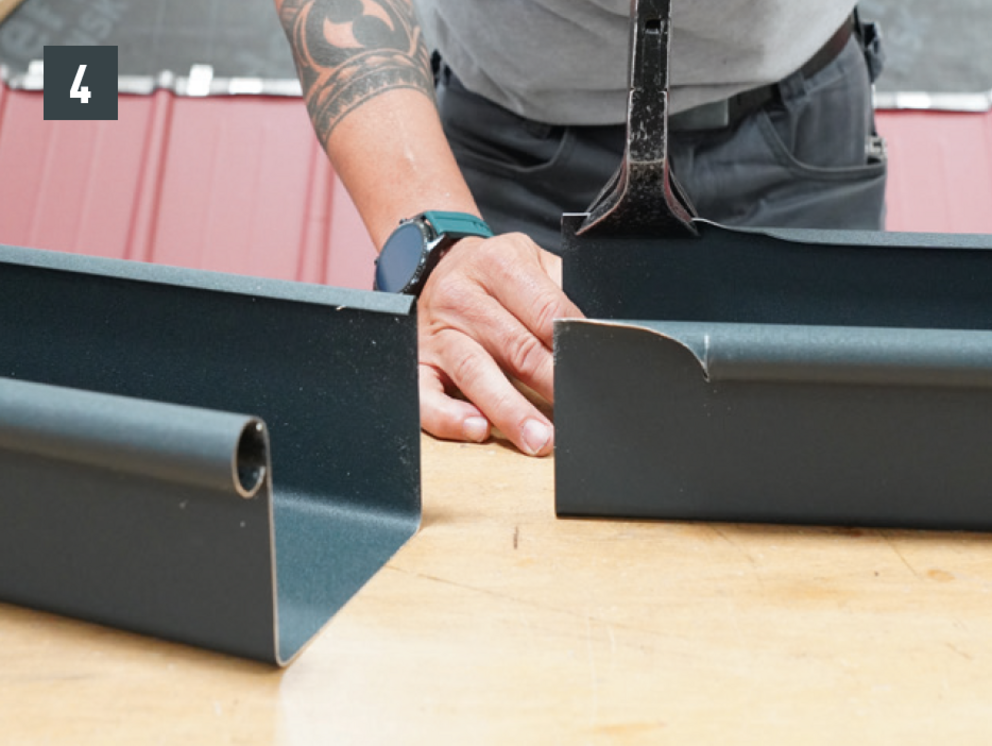

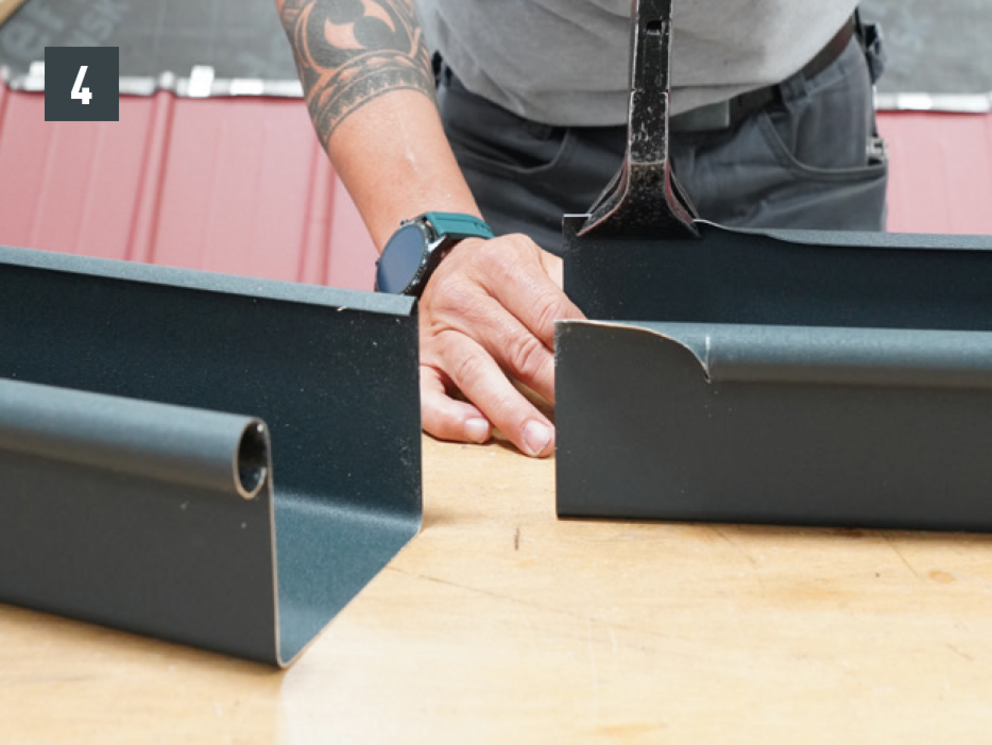

Le repli arrière doit être ouvert avec une pince à plier d'environ 80 mm (Fig. 4).

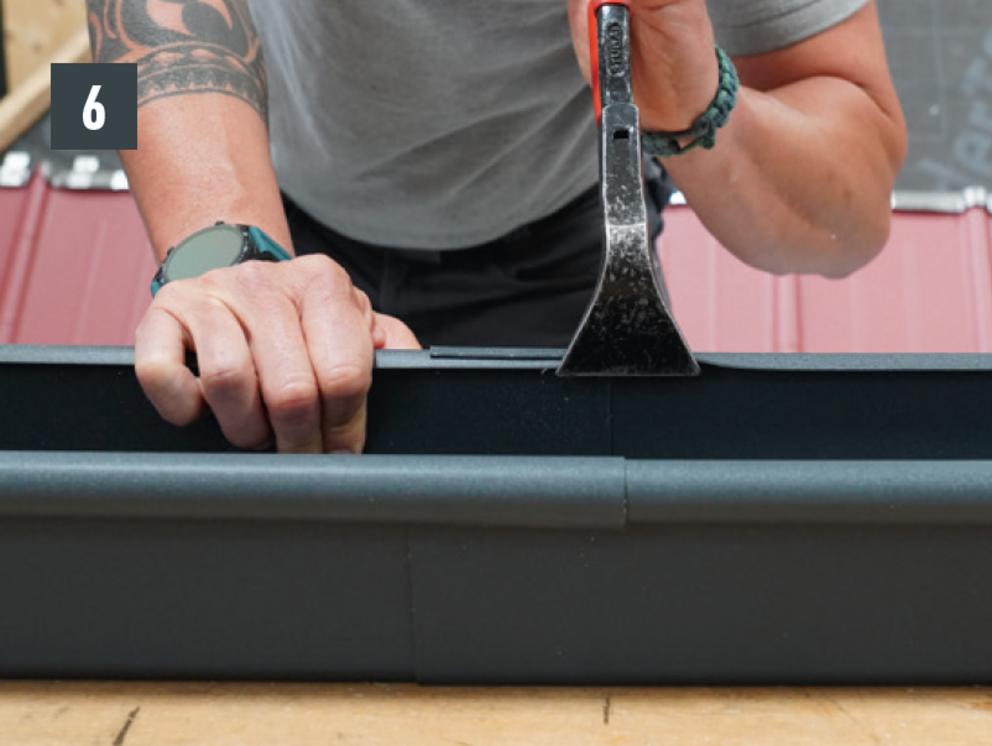

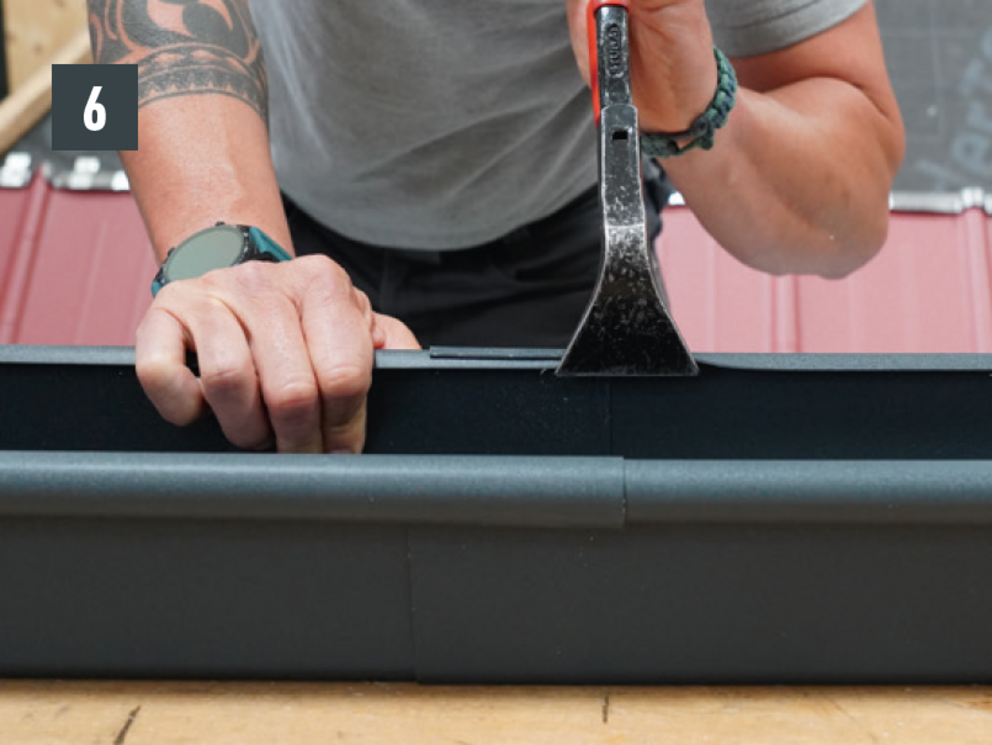

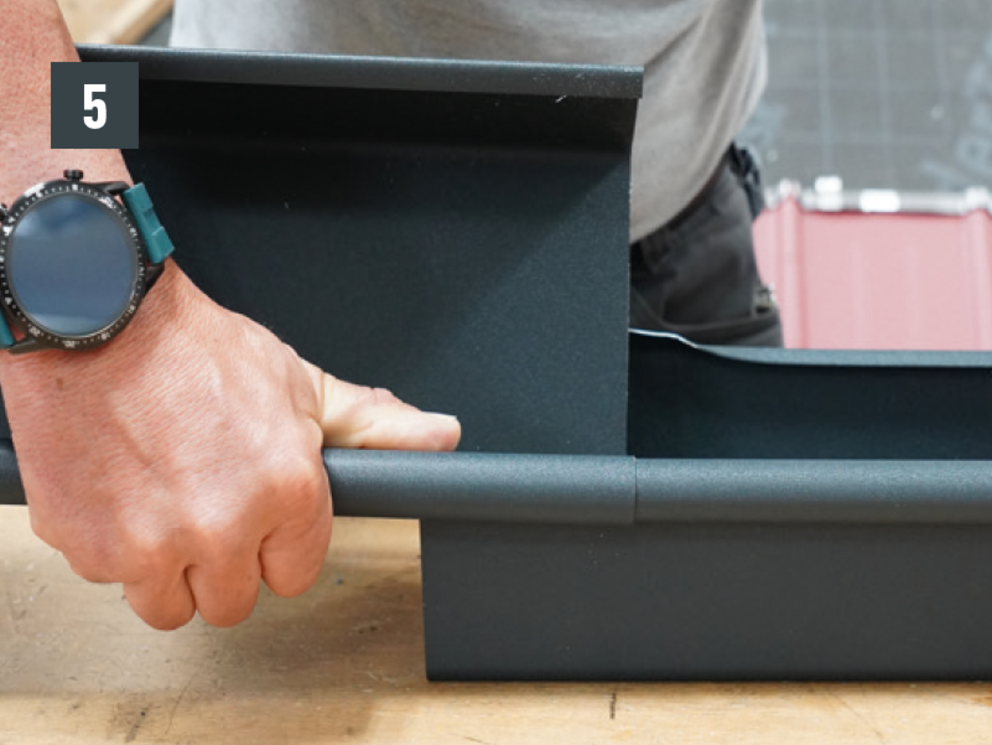

L’étanchéité du raccord de la gouttière doit être réalisée à l’aide de la colle spéciale PREFA ou du silicone spécial PREFA. Ensuite, il faut emboîter la gouttière carrée avec un chevauchement de 80 mm (Fig. 5) et refermer le repli arrière (Fig. 6).

Remarque

Pour relier la gouttière carrée à une équerre de gouttière carrée, il faut utiliser la variante sans ouvre-boudin.

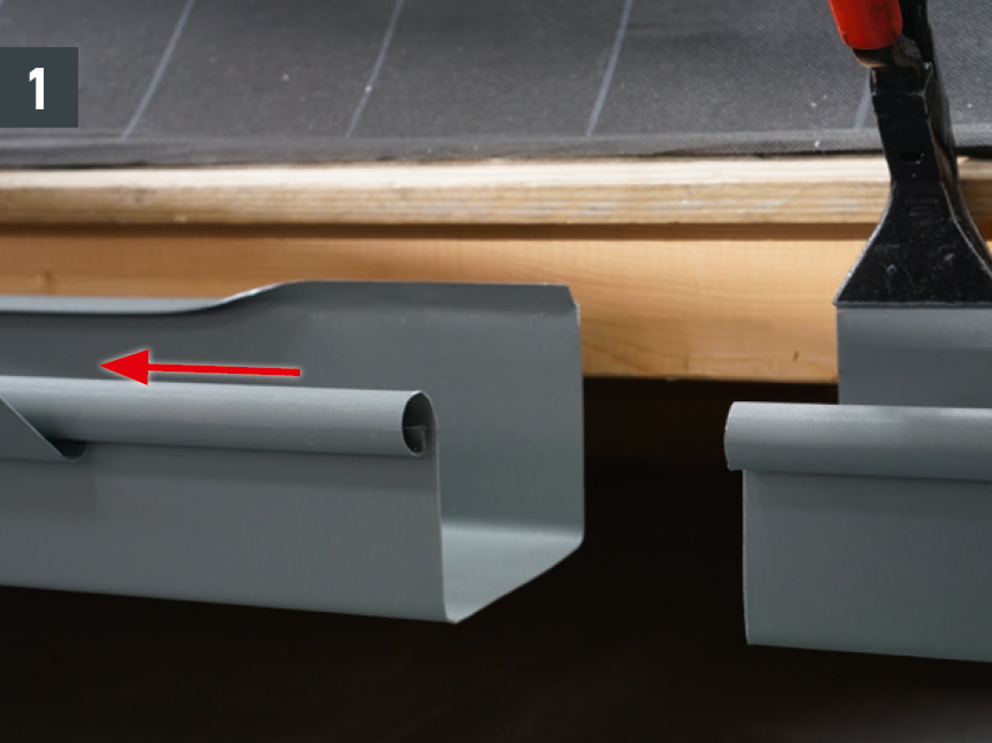

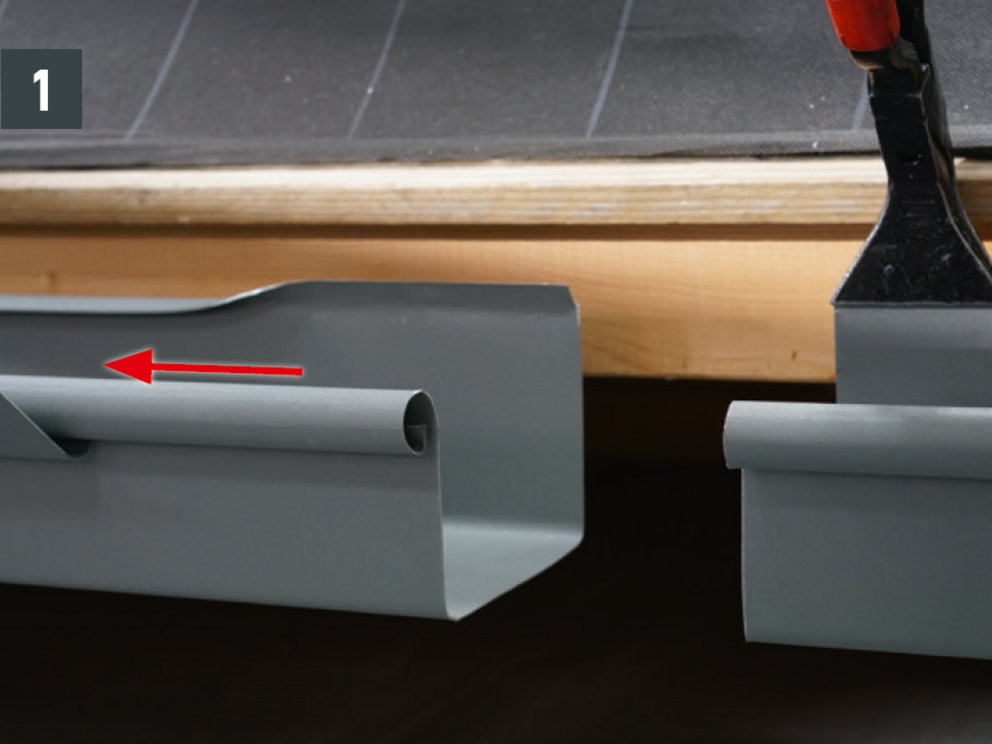

Préparez la gouttière carrée pour la pose des joints de dilatation : Faites glisser le boudin de gouttière sur la gouttière carrée et ouvrez le repli arrière de la gouttière carrée (Fig. 1).

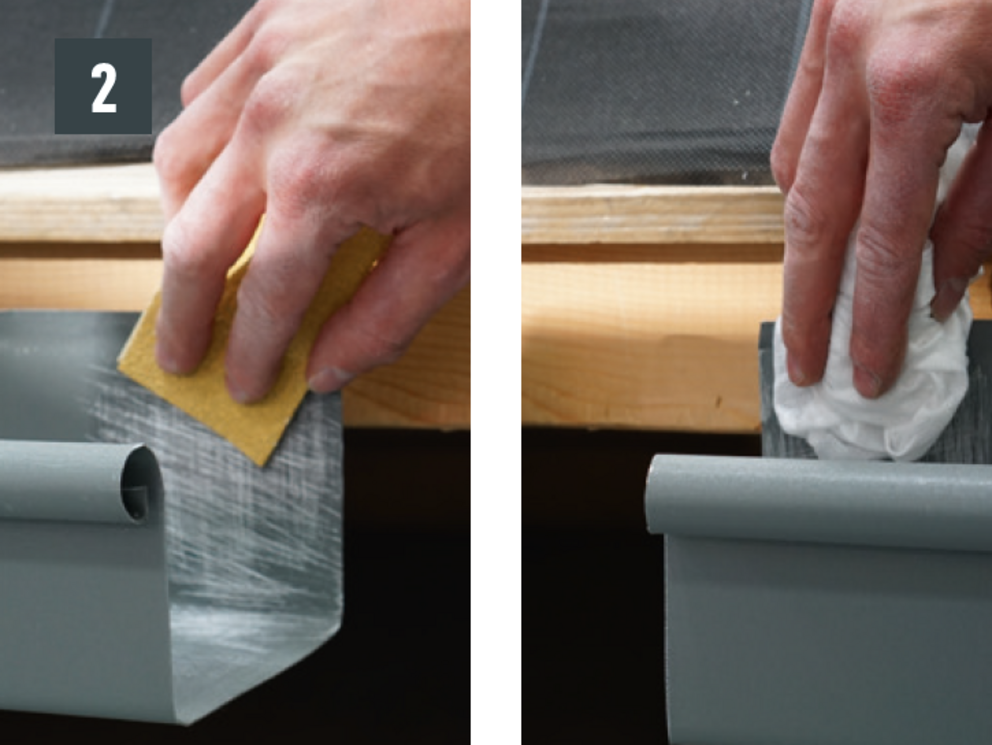

Poncez les surfaces de collage avec le papier abrasif fourni et nettoyez-les avec le produit nettoyant fourni également. Attendez 5 min pour laisser un temps d’évaporation (Fig. 2).

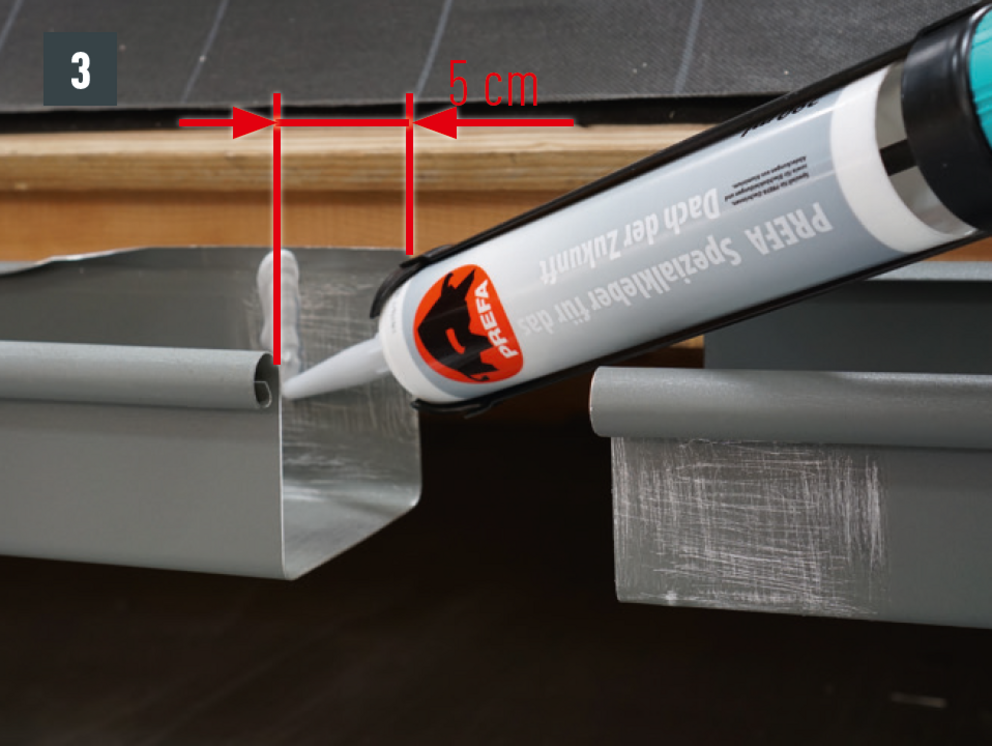

Appliquez un cordon de colle spéciale PREFA d’environ 8 mm d’épaisseur sur les deux extrémités de la gouttière carrée (Fig. 3).

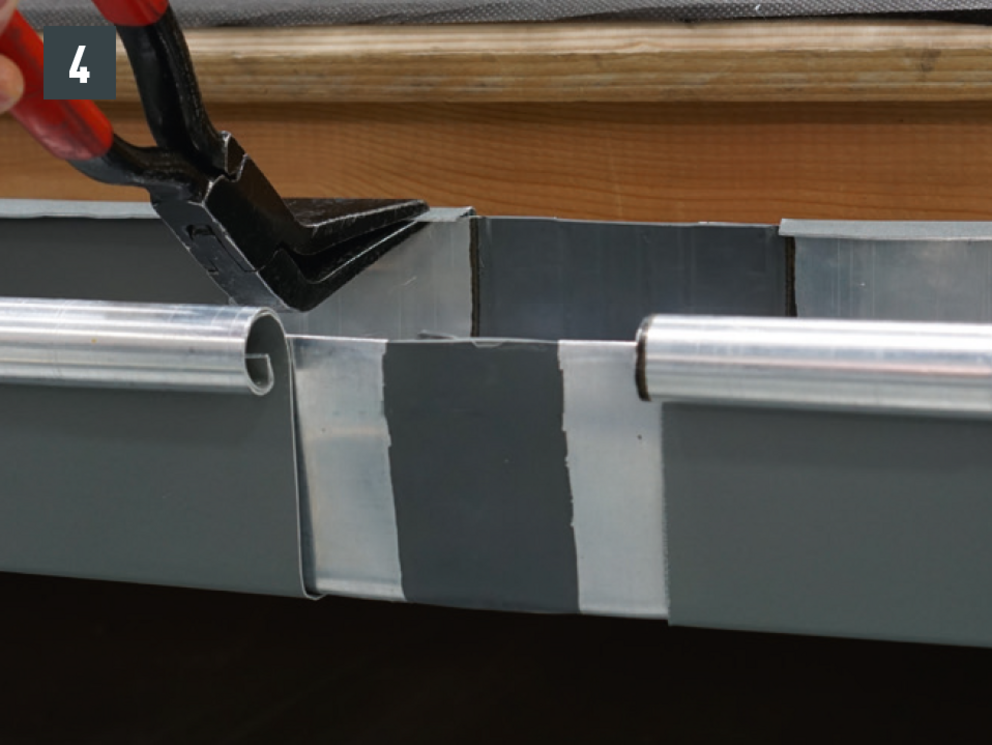

Posez le joint de dilatation de la gouttière carrée et fermez le repli arrière (Fig. 4).

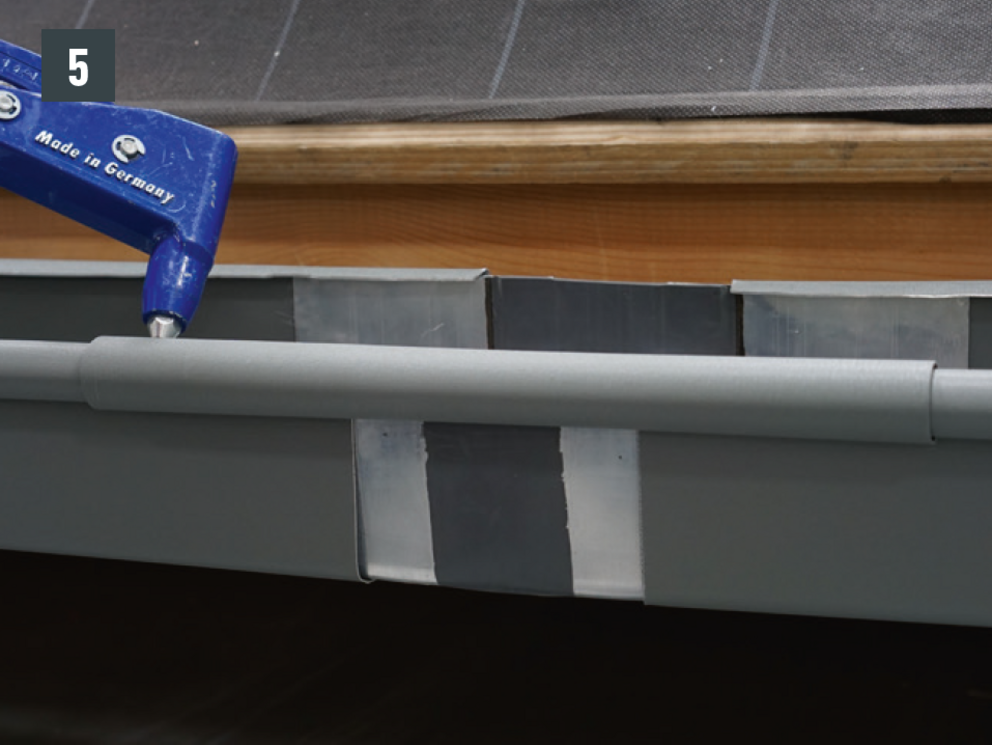

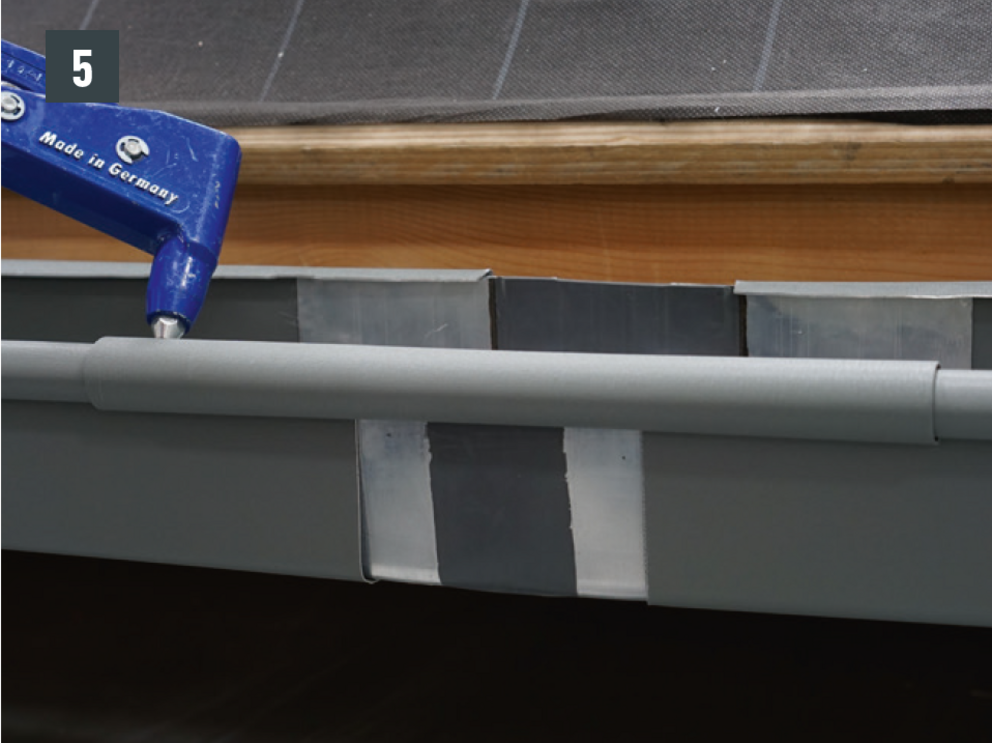

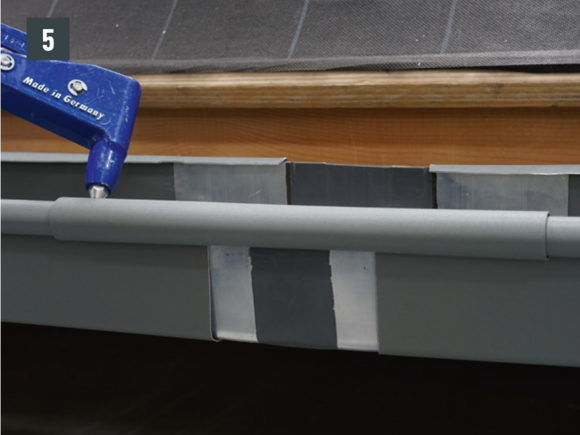

Faites glisser le boudin de gouttière sur le joint de dilatation de gouttière carrée et fixez-le d’un côté avec un rivet (Fig. 5).

Attention

Ne rivetez pas le boudin de gouttière des deux côtés, cela supprimerait toute possibilité de dilatation.

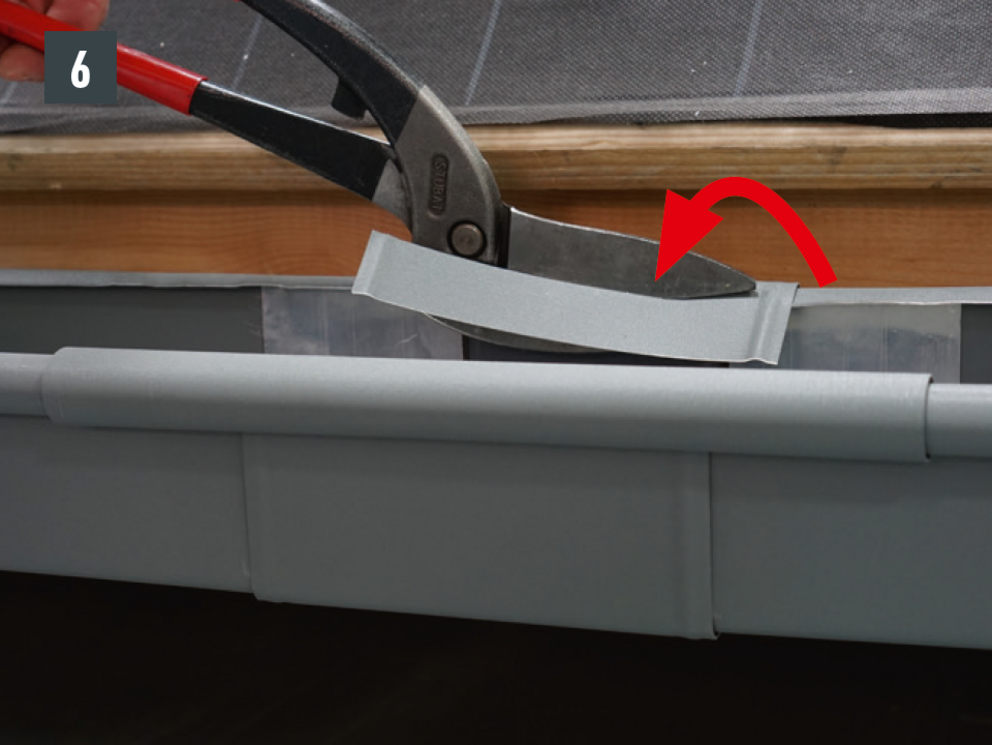

Accrochez le cache pour joint de dilatation de gouttière carrée et coupez-le en continu avec le repli arrière de la gouttière carrée (Fig. 6).

Remarque

L’assemblage peut être réalisé par collage ou par rivetage.

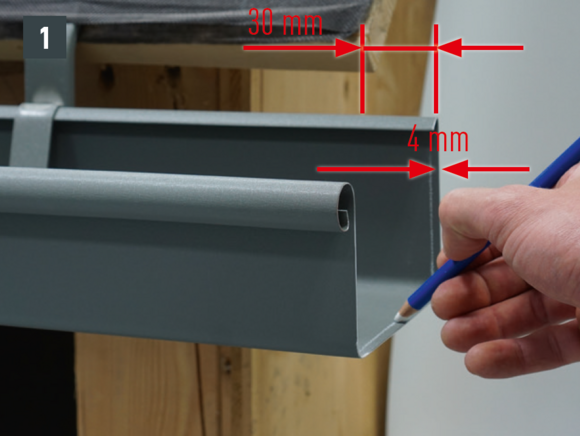

Faites une marque à 4 mm de l’extrémité de la gouttière carrée pour le fond de gouttière et recourbez-la vers l’extérieur, avec un dépassement d’environ 30 mm par rapport au bord du toit (Fig. 1).

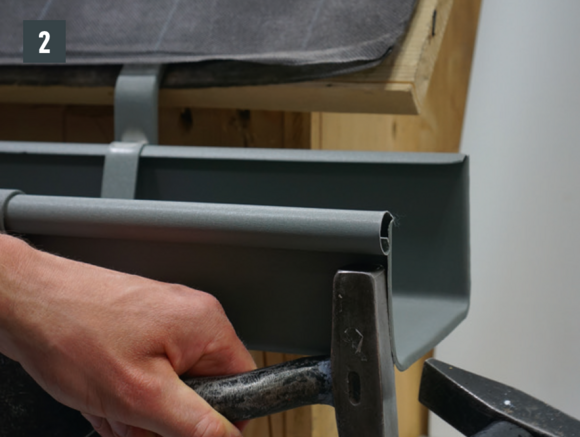

Avec le marteau et la chalise, faites un relevé à 90° (Fig. 2).

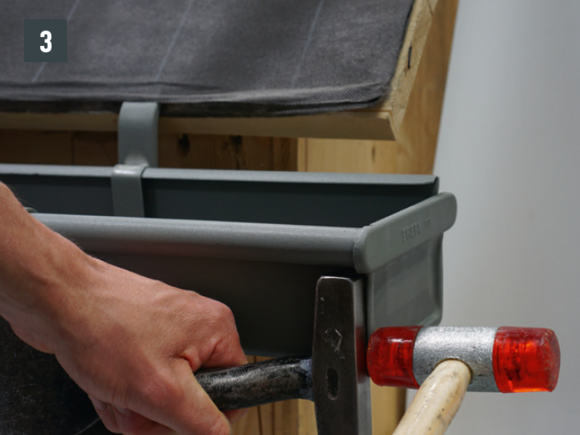

Agrafez le fond de gouttière carrée et réalisez l’étanchéité avec du silicone spécial ou de la colle spéciale PREFA (Fig. 3).

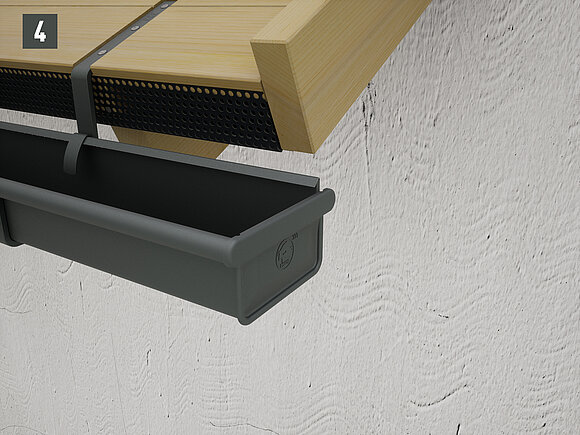

Fond de gouttière carrée entièrement montée (Fig. 4).

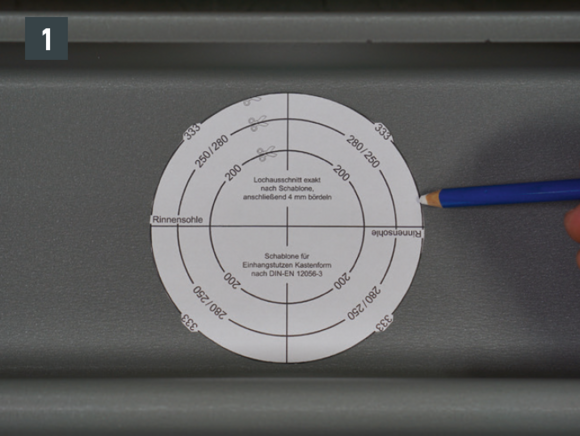

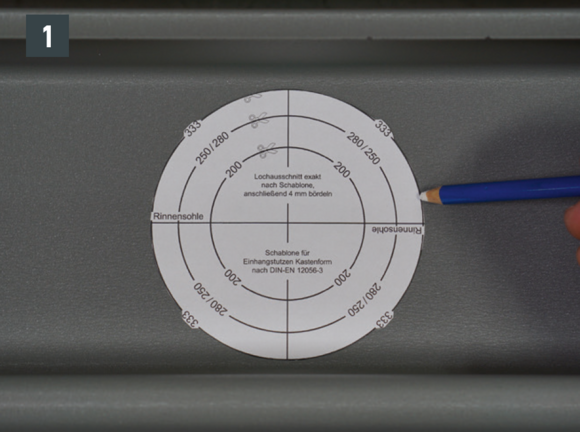

Pour une naissance de gouttière carrée, marquez l’emplacement de l’ouverture au point le plus bas de la gouttière carrée à l’aide du gabarit (Fig. 1).

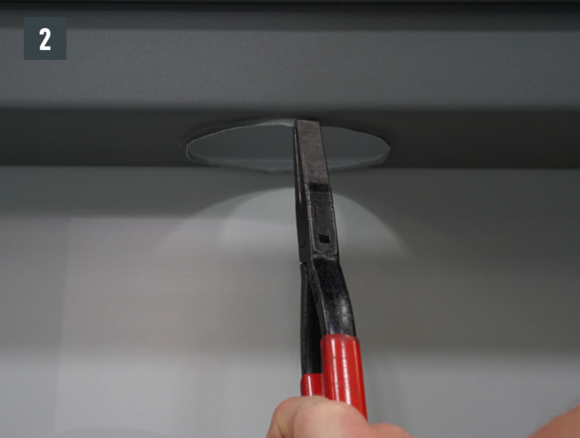

Découpez l’ouverture et recourbez-la sur 4 mm vers le bas (Fig. 2).

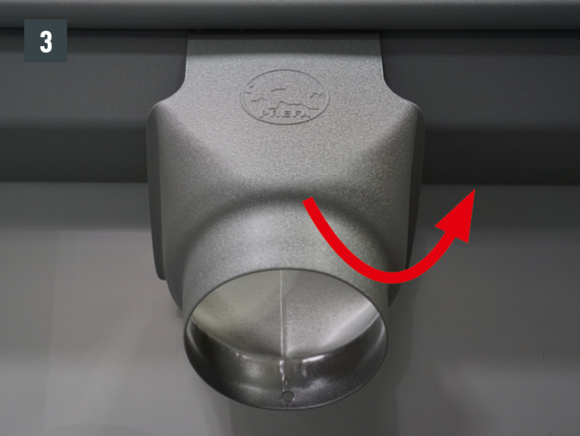

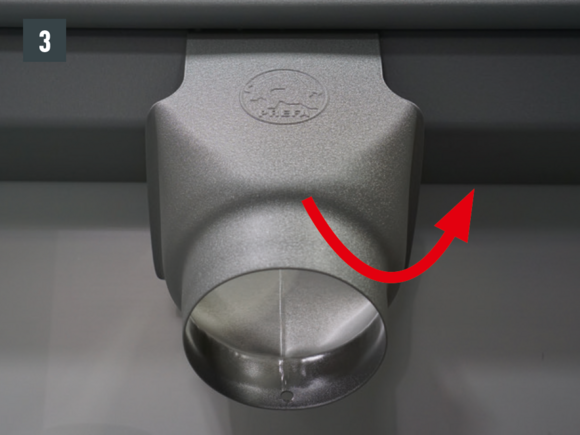

Accrochez la naissance de gouttière carrée (Fig. 3).

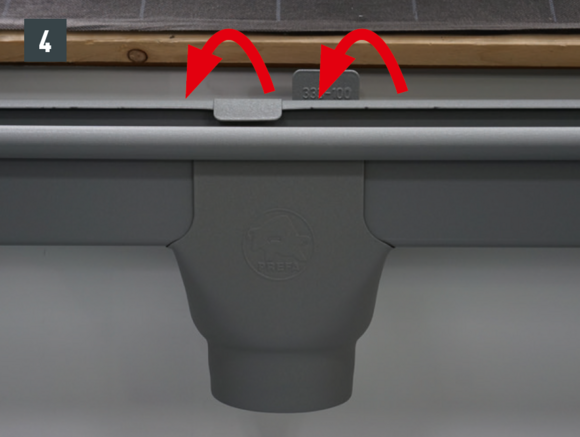

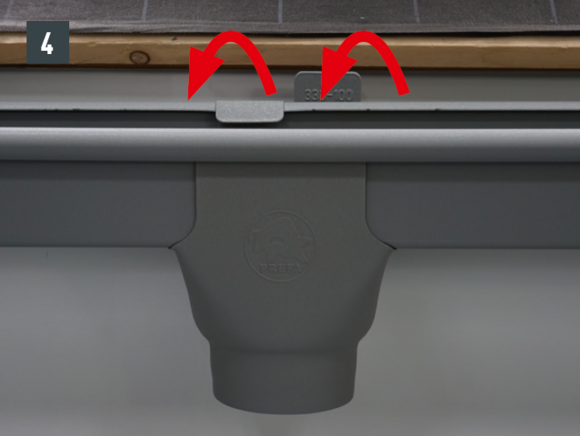

Emboîtez la naissance de gouttière carrée sur l’arrière de la gouttière (Fig. 4).
