Gouttière demi-ronde

Cliquez sur le thème souhaité pour accéder directement aux instructions correspondantes :

Raccords de gouttières demi-rondes avec 1 cartouche de colle spéciale

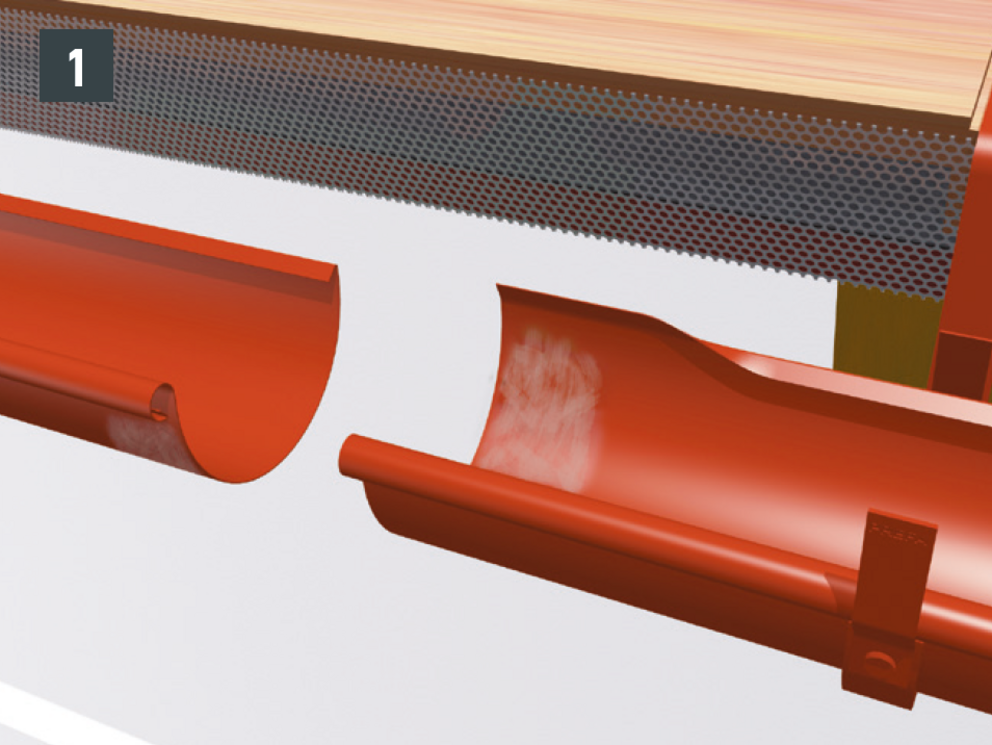

Poncez la surface de collage dans la zone de chevauchement ou de collage avec le papier abrasif fourni (Fig. 1).

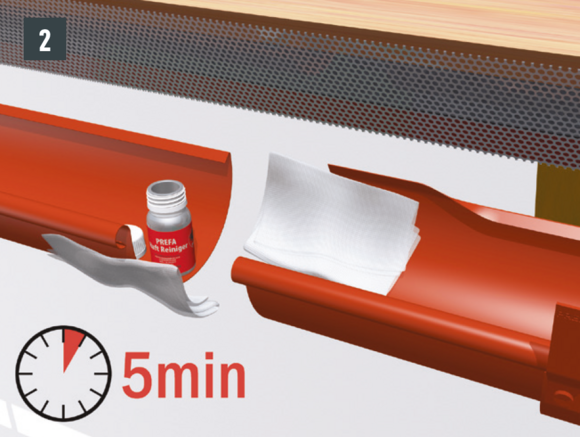

Nettoyez les extrémités des gouttières avec le nettoyant fourni. Attendez 5 min pour laisser un temps d’évaporation (Fig. 2).

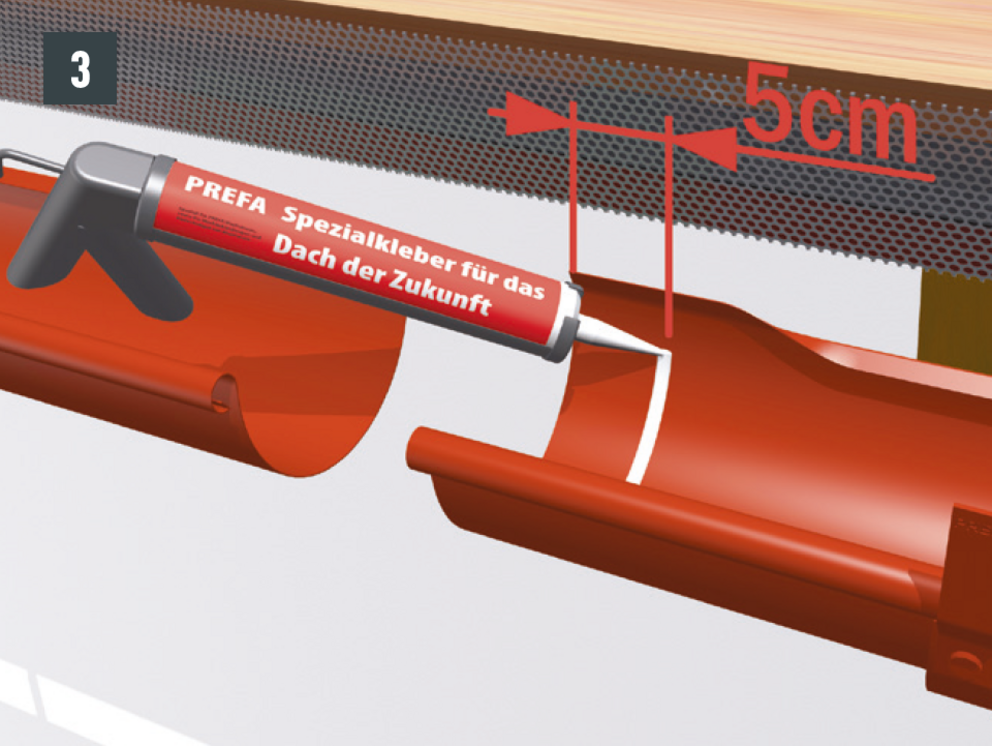

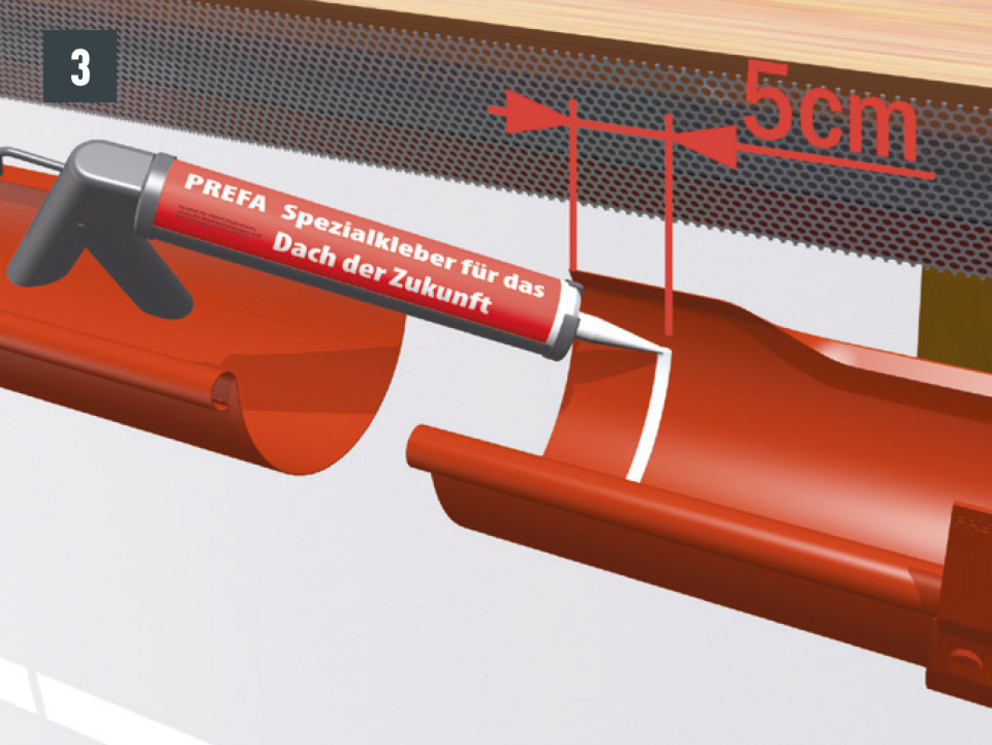

Appliquez un cordon de colle d’environ 8 mm d’épaisseur avec la colle spéciale PREFA, à environ 50 mm de l’extrémité de la gouttière (Fig. 3).

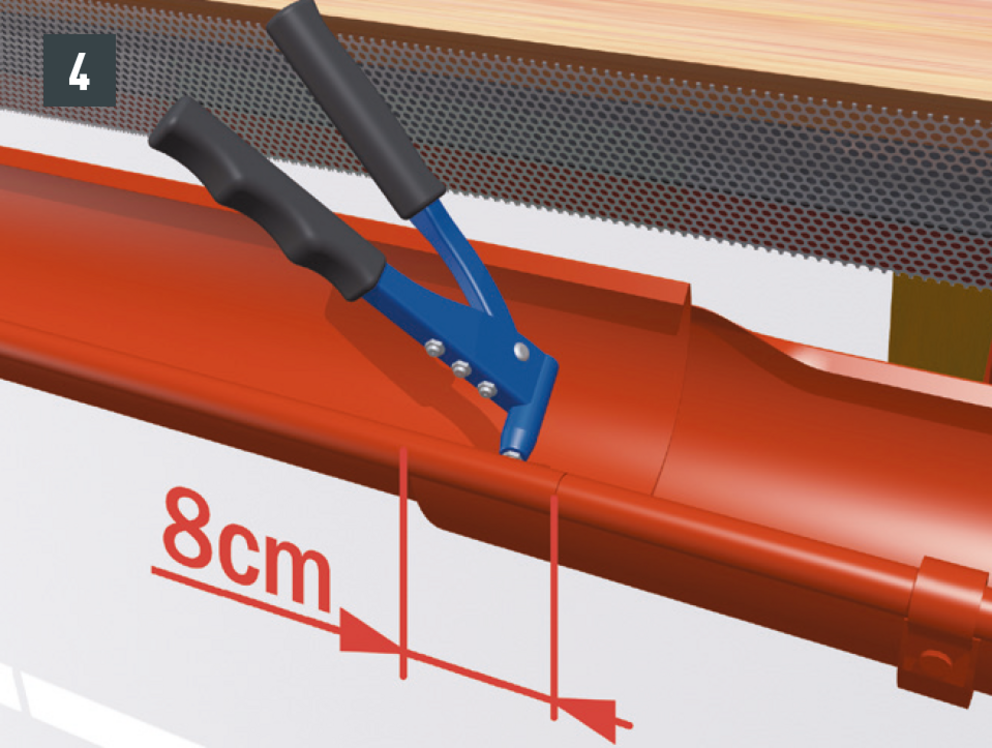

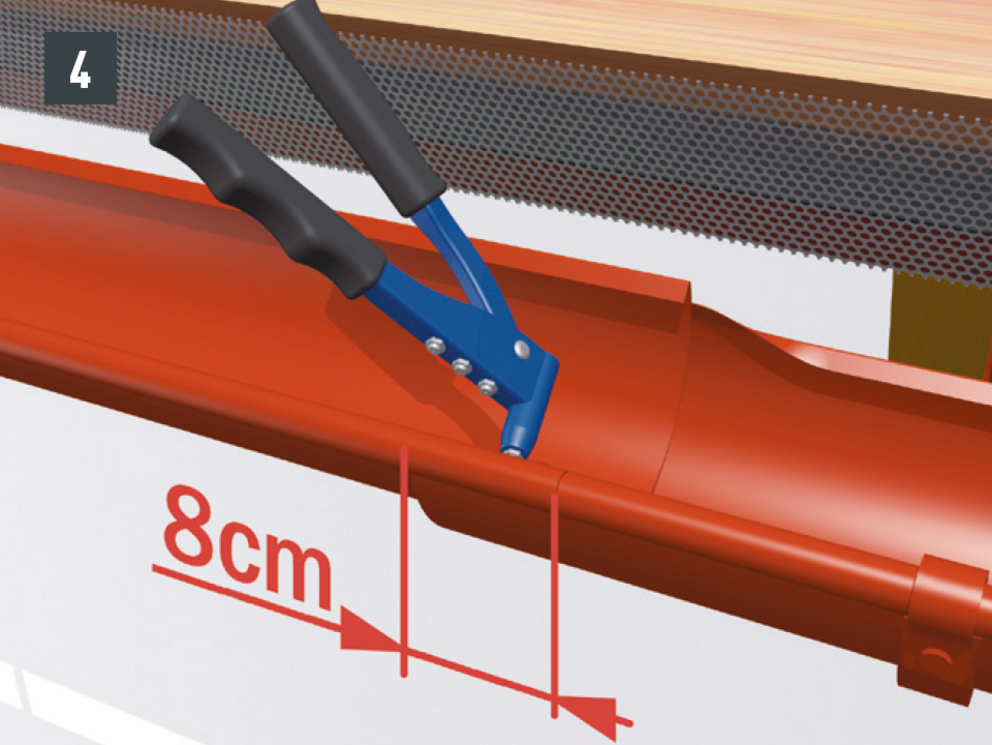

Emboîtez les gouttières l’une dans l’autre, posez un rivet sur le boudin de la gouttière (Fig. 4)

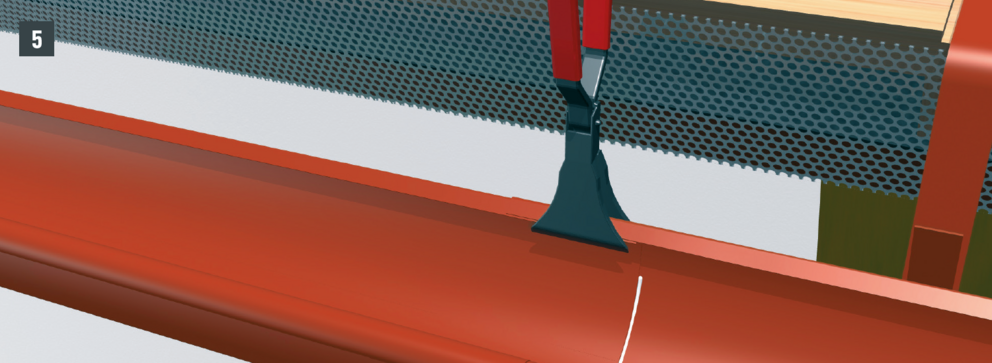

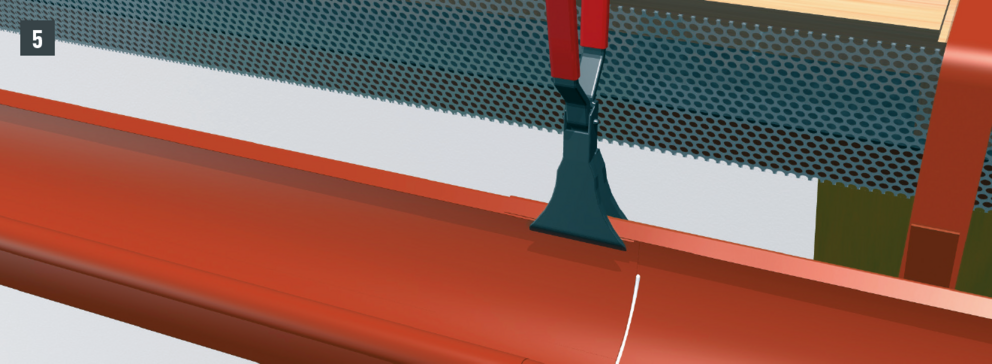

Fermez le repli arrière. Si le collage est effectué correctement, la colle doit ressortir du côté intérieur (Fig. 5).

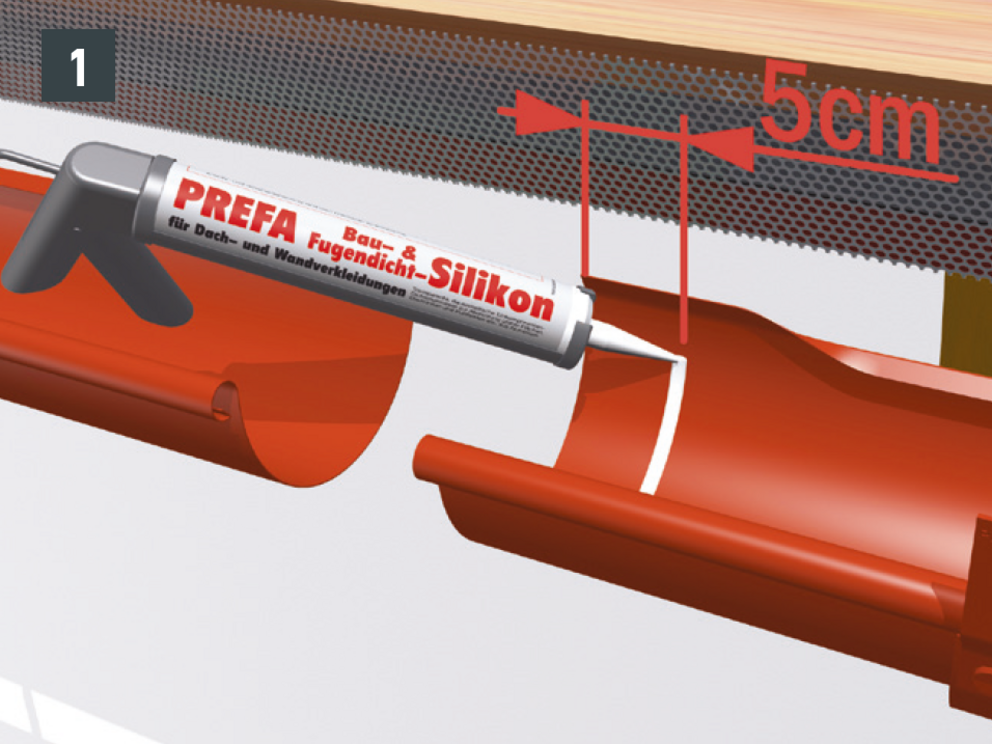

Appliquez un cordon (env. 8 mm d’épaisseur) de silicone spécial PREFA sur l’extrémité nettoyée et sèche de la gouttière, à 50 mm de l’extrémité (Fig. 1).

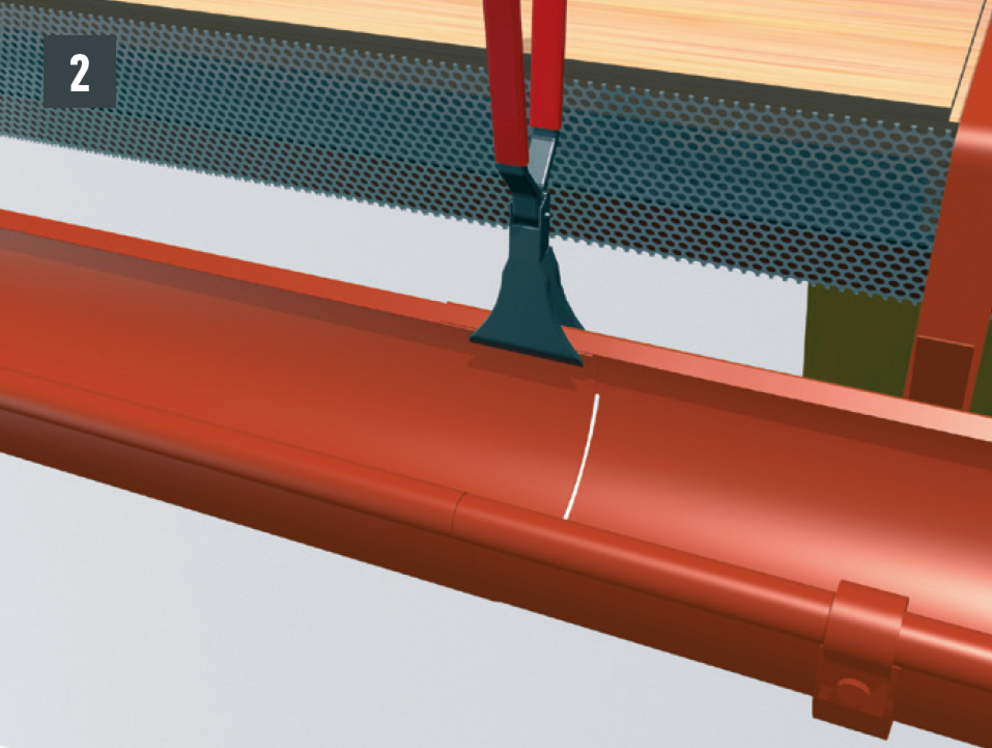

Emboîtez les gouttières l’une dans l’autre sur au moins 80 mm et fermez le repli arrière (Fig. 2).

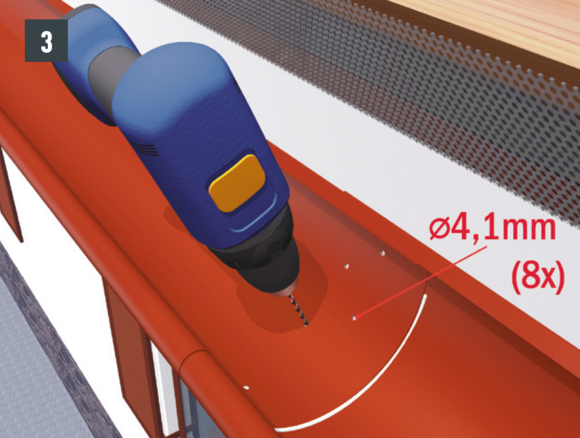

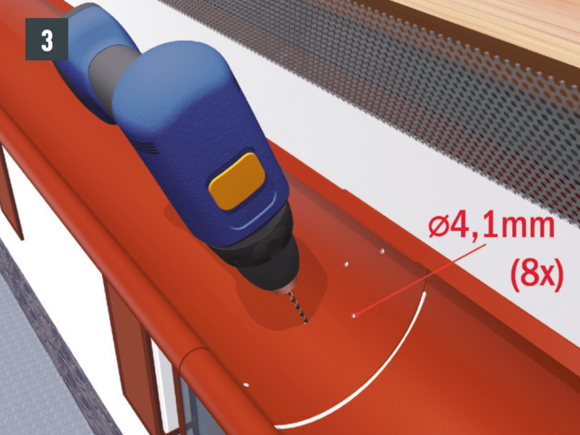

Percez des trous de rivets de Ø 4,1 mm (Fig. 3).

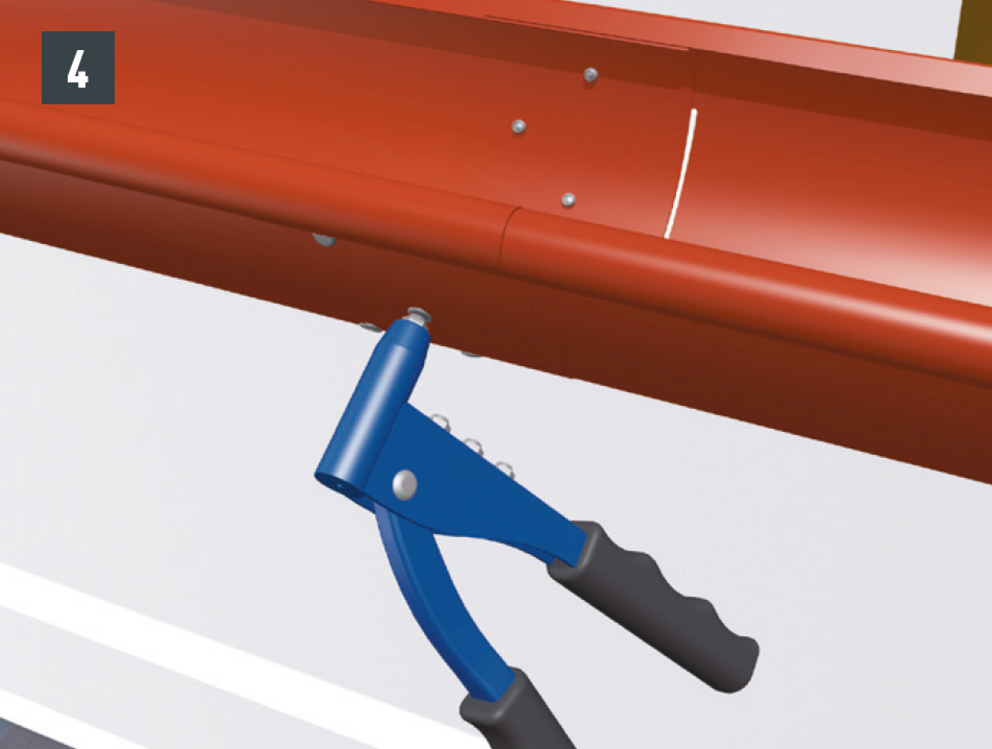

Rivetez la gouttière en posant en croix des rivets brevetés 4 x 9,5 mm (Fig. 4).
- Gouttière demi-ronde 250: 6 pc. rivets par jonction
- Gouttière demi-ronde 280 et gouttière demi-ronde 333 : 8 pc. rivets par jonction
- Gouttière demi-ronde 400: 10 pc. rivets par jonction

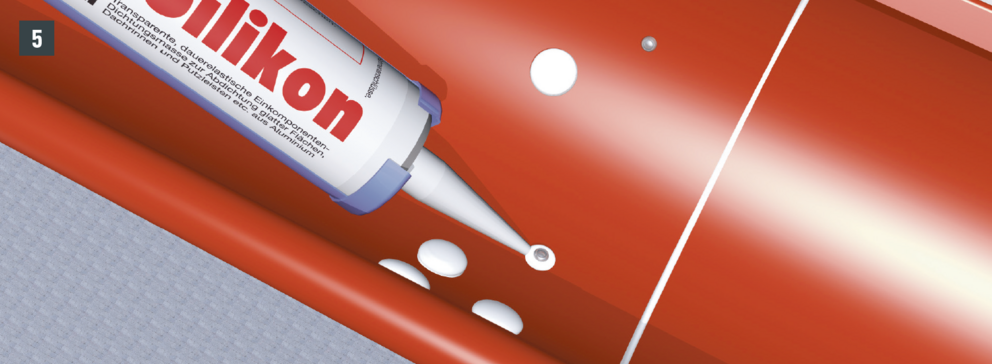

Réalisez une étanchéité supplémentaire sur le côté intérieur des rivets (Fig. 5).

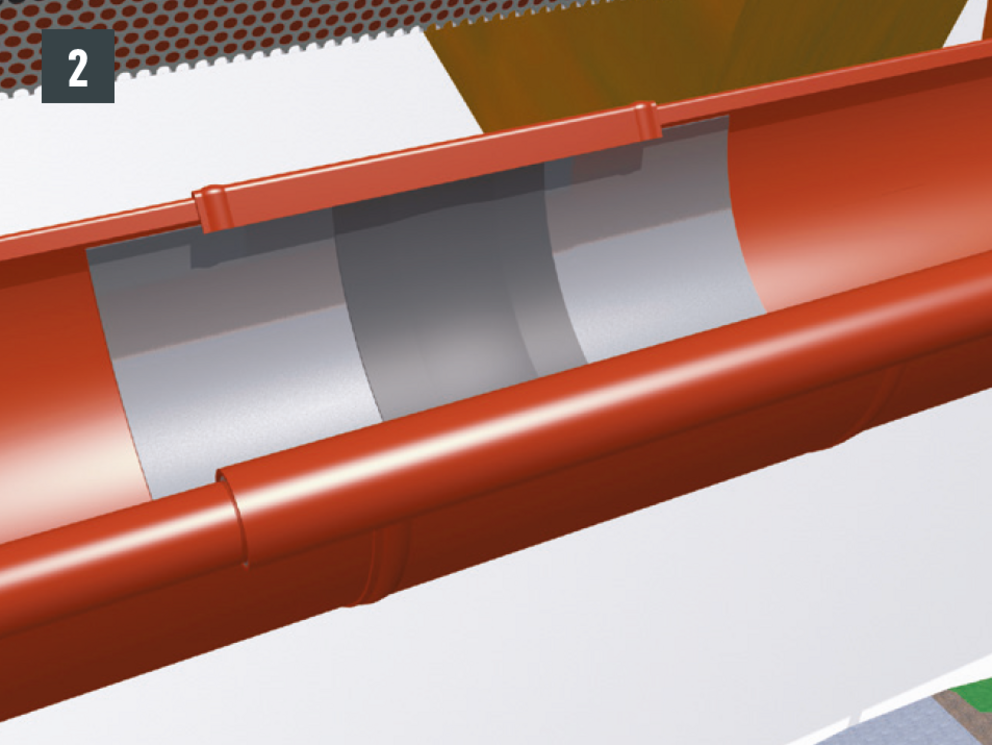

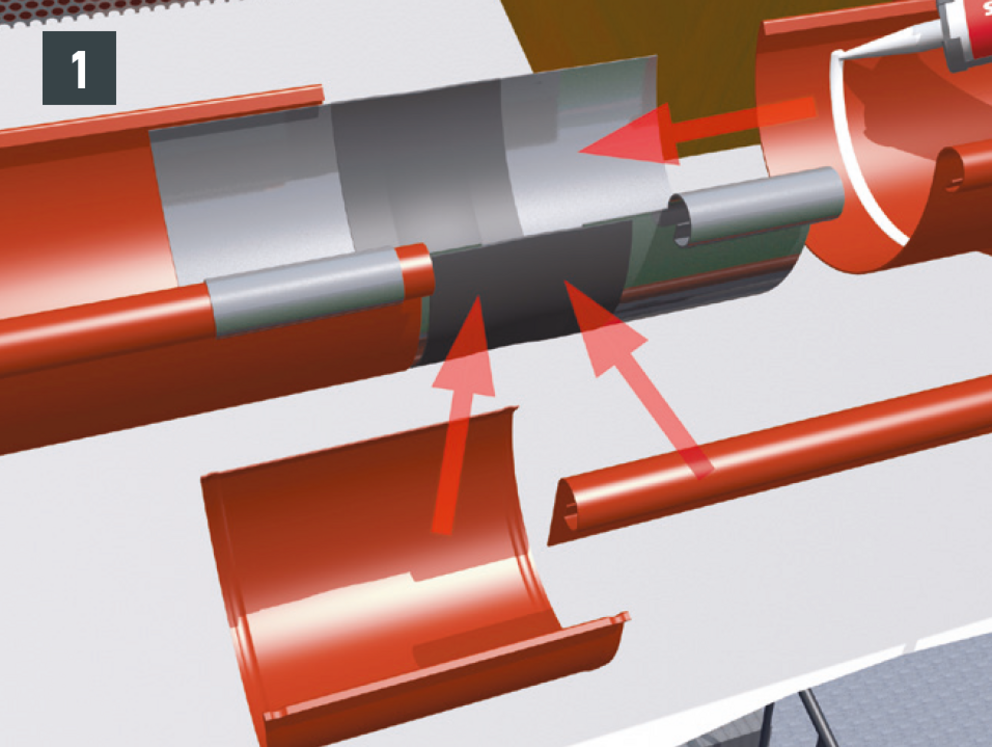

Écartement des joints de dilatation sur une gouttière extérieure : gouttière demi-ronde max. 12 m, gouttière havraise max. 6 m, réduire de moitié les écarts au niveau des angles. L’assemblage peut être réalisé par collage ou par rivetage (Fig. 1 et 2).

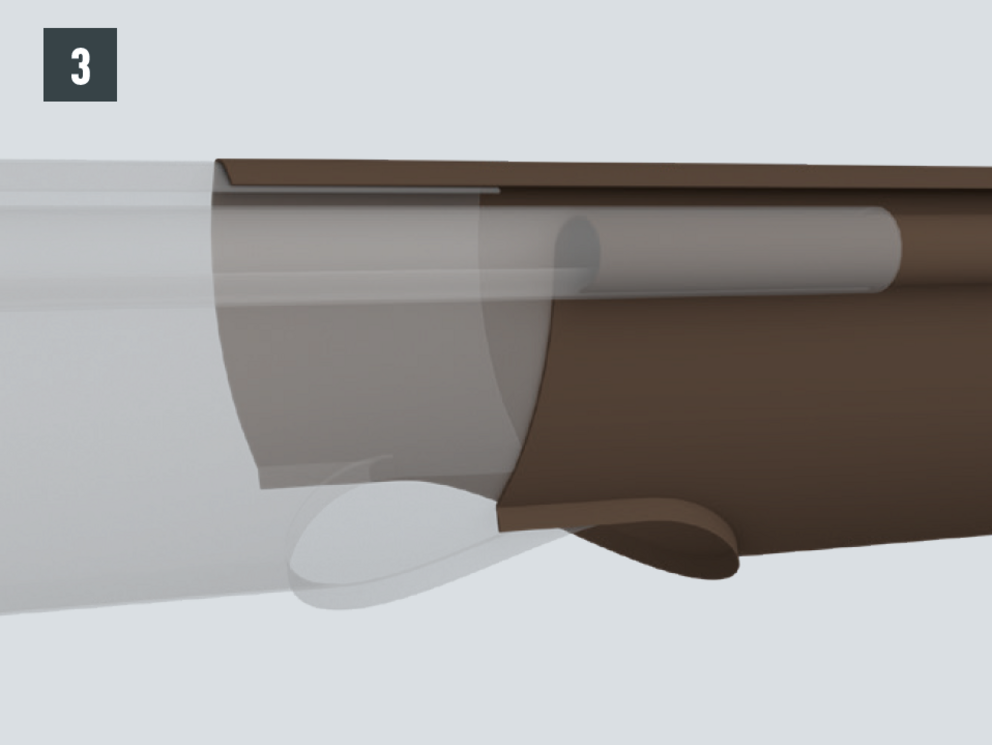

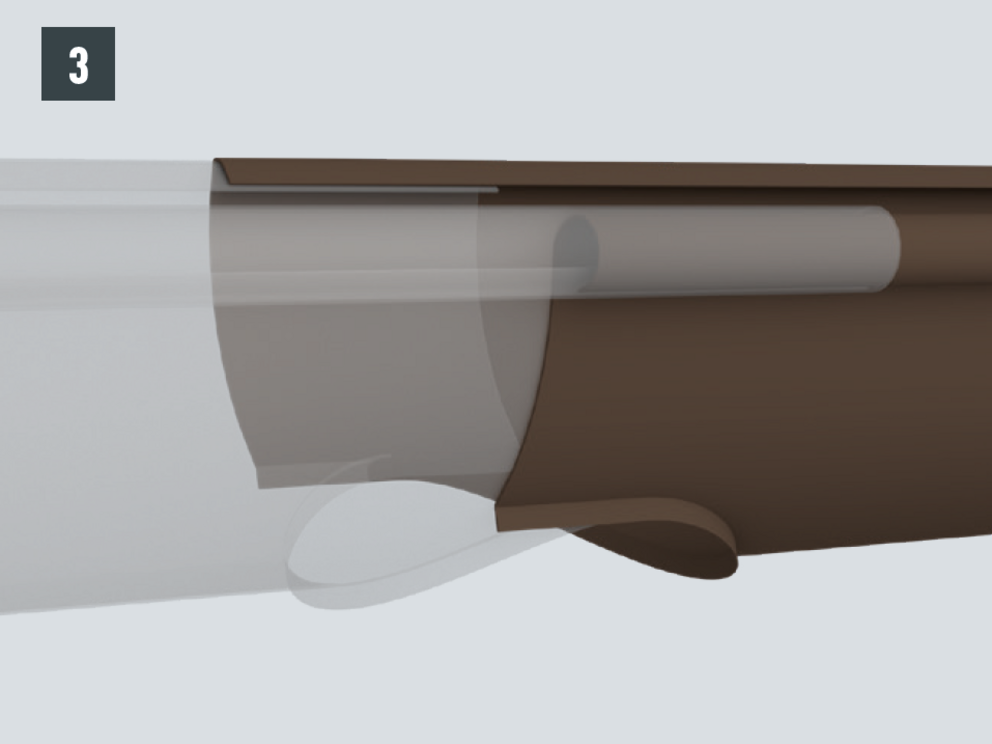

Joint coulissant sur point bas – le point de jonction des gouttières est formé au niveau de la naissance des gouttières. Emboîtez les extrémités des gouttières sur 80 mm et réalisez une découpe (ne pas riveter !) (Fig. 3).

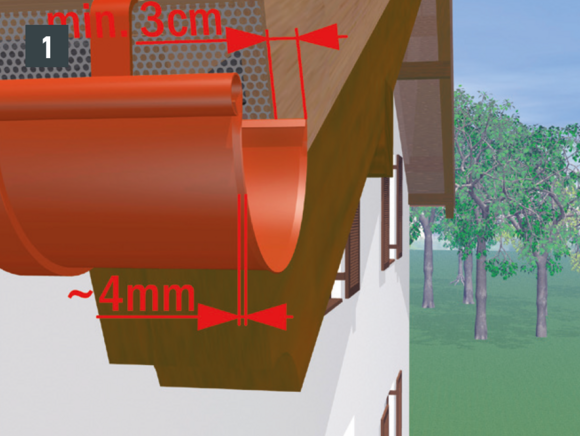

Recourbez vers l’extérieur sur 4 mm l’extrémité de la gouttière pour le fond de gouttière, avec un dépassement d’environ 30 mm par rapport au bord du toit (Fig. 1).

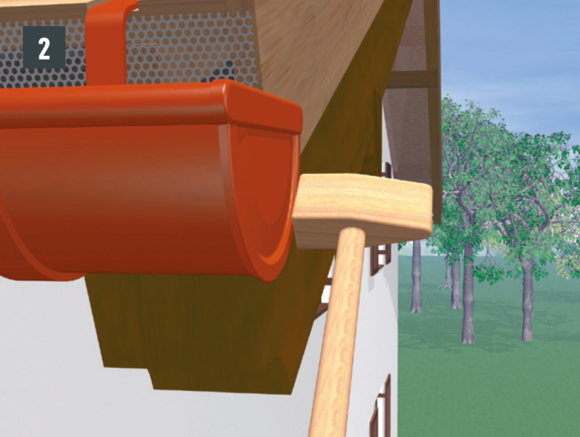

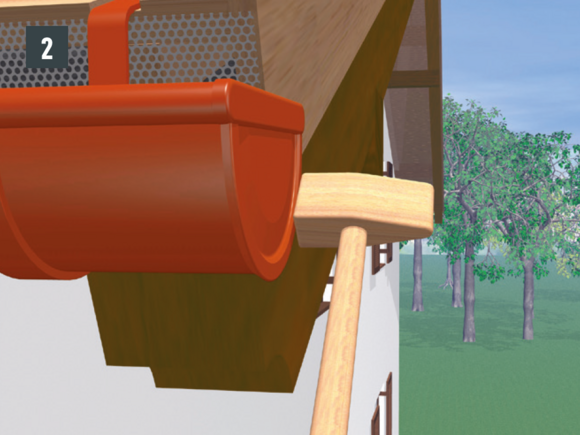

Frappez le fond de gouttière pour le mettre en place (Fig. 2).

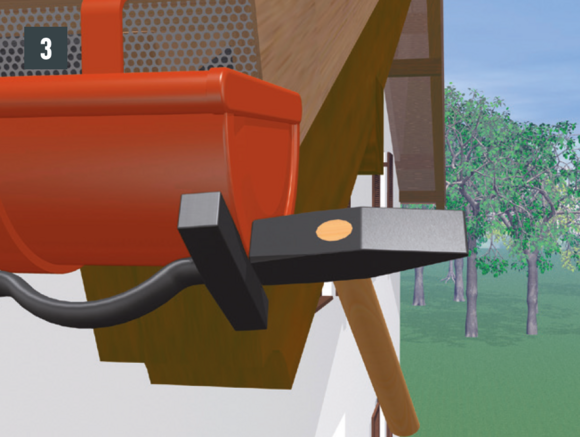

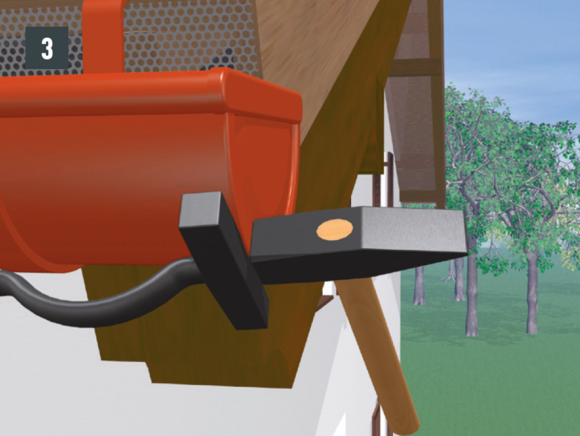

Fermez l’agrafe du fond de gouttière (Fig. 3).

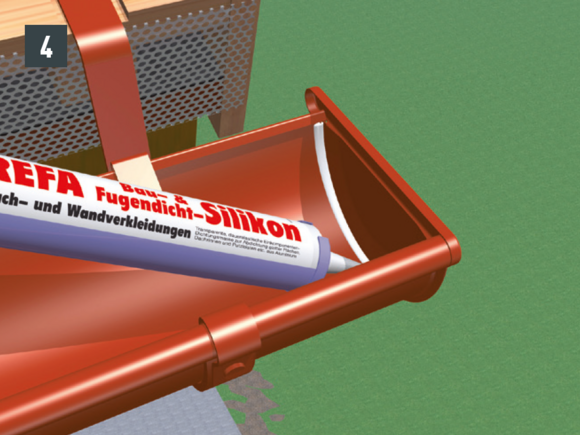

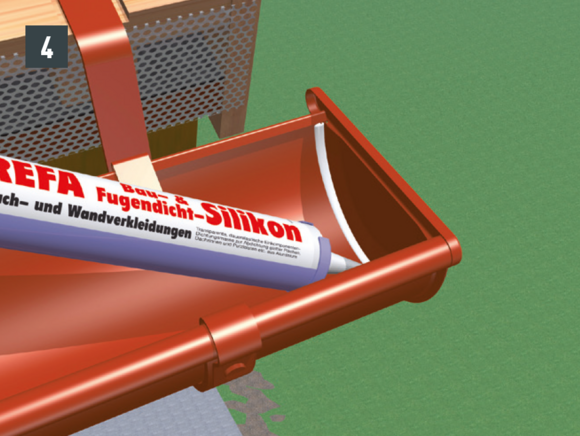

Réalisez l’étanchéité avec du silicone spécial PREFA ou de la colle spéciale PREFA (Fig. 4).
Fond de gouttière entièrement monté (Fig. 5)

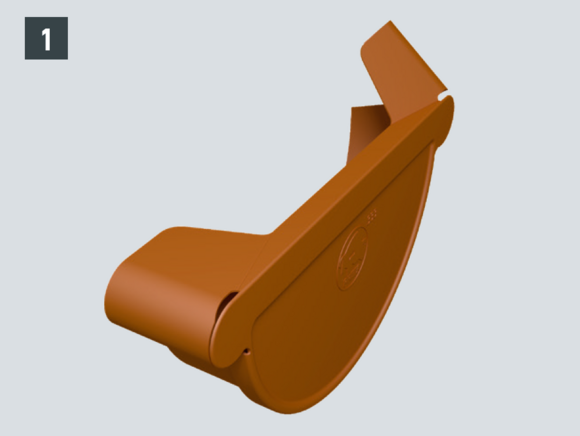

Rompez à la main la languette gauche ou droite, en fonction du côté sur lequel le fond de gouttière à coller doit être monté (Fig. 1).

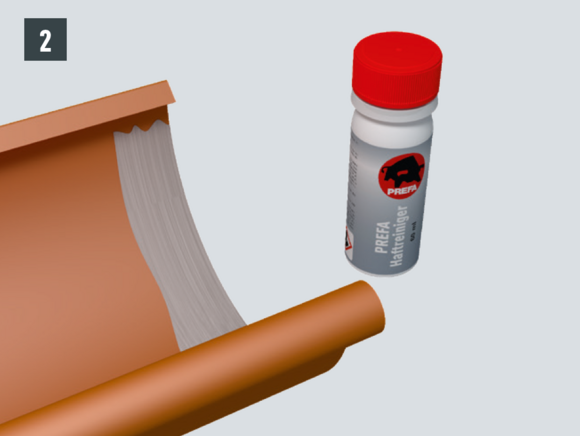

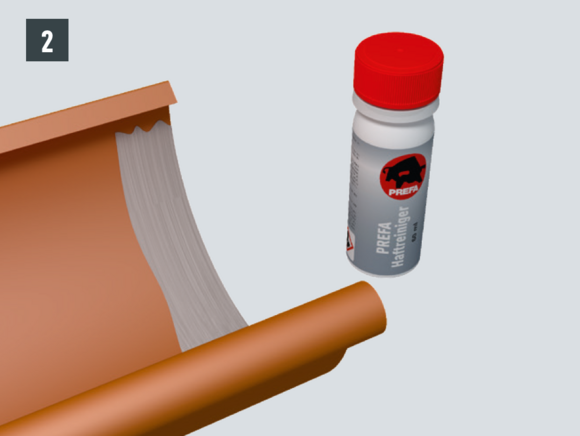

Poncez la surface de collage avec le papier abrasif. Nettoyez la surface avec le produit nettoyant PREFA et laissez s’écouler 5 minutes pour l’évaporation. (Fig. 2).

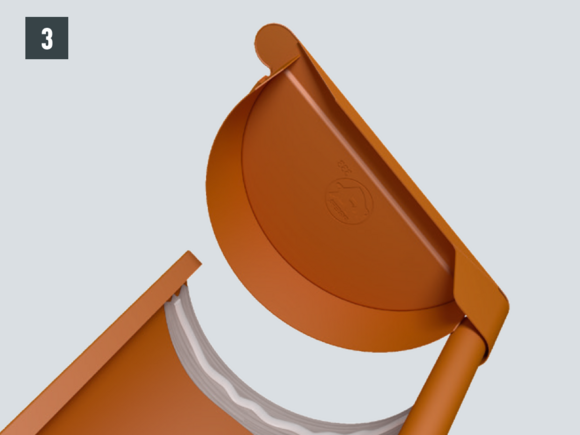

Appliquez un cordon de colle, insérez le fond de gouttière à coller dans le boudin et faites-le pivoter dans la gouttière (Fig. 3).

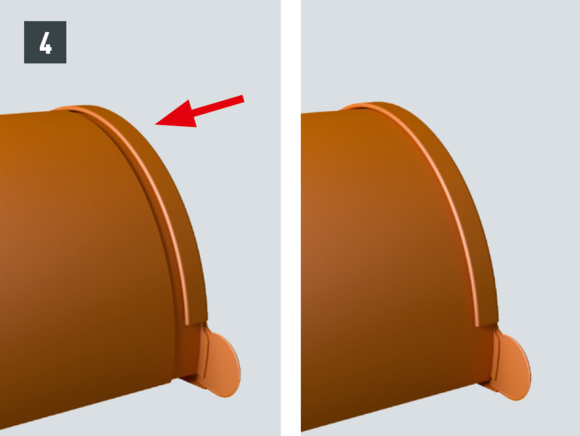

Appuyez le fond de gouttière à coller sur la gouttière de manière à ce que le bord de coupe ne soit plus visible (Fig. 4).

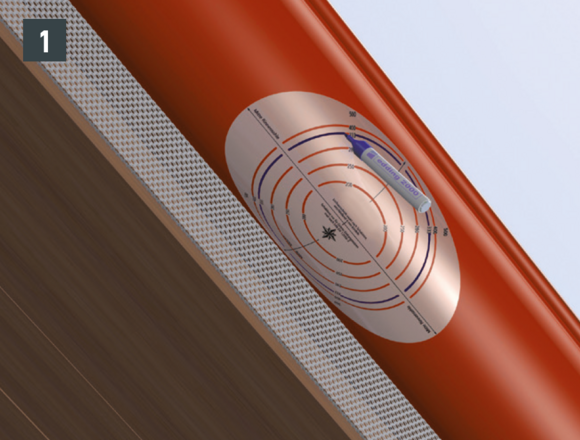

Pour la naissance de gouttière, marquez l’emplacement de l’ouverture au point le plus bas de la gouttière à l’aide du gabarit (Fig. 1).

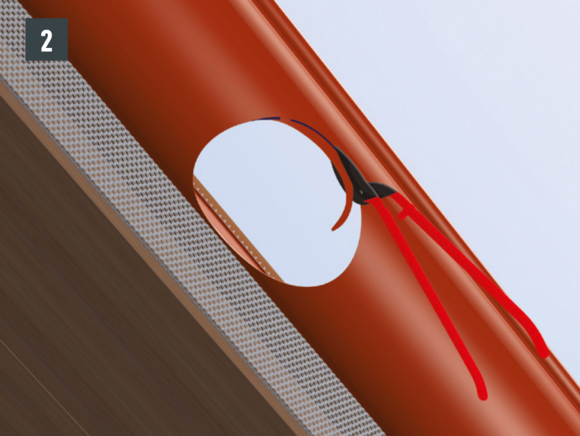

Découpez l’ouverture (Fig. 2).

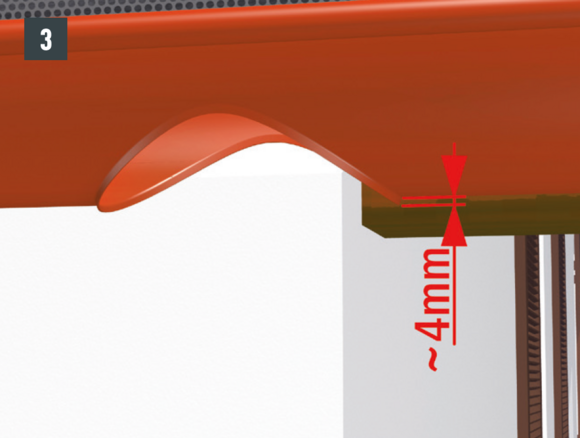

Recourbez l’ouverture sur 4 mm vers le bas (Fig. 3).

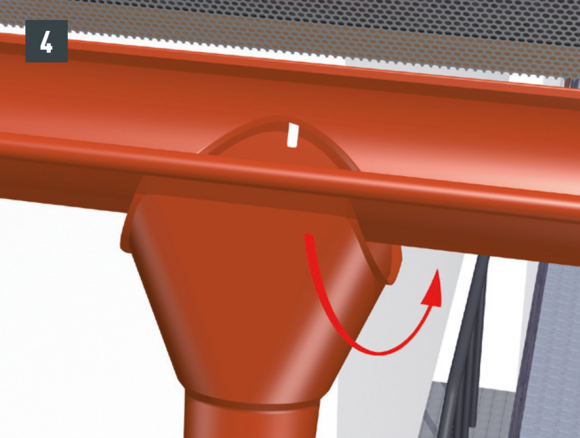

Accrochez la naissance de gouttière (Fig. 4).

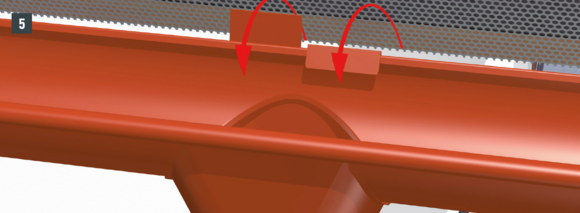

Rabattez les languettes de la naissance de la gouttière sur l’arrière de la gouttière (Fig. 5).

Collage des raccords de gouttière
