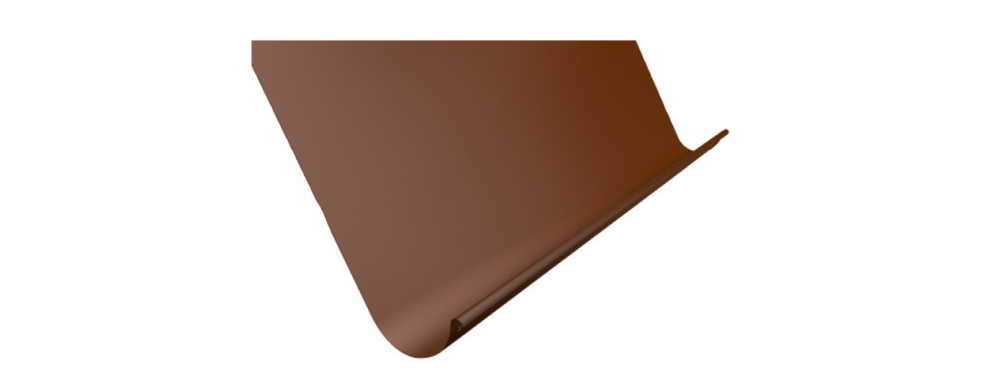

Gouttière havraise

Cliquez sur le thème souhaité pour accéder directement aux instructions correspondantes :

Généralités sur les gouttières havraises
Montage de la tôle de bordure
Montage des crochets de gouttière havraise
Montage de gouttière havraise
Collage des raccords de gouttière havraise
Pose des joints de dilatation des raccords de gouttière havraise
Montage des fonds de gouttière havraise

Lors de la planification des gouttières havraises, il faut veiller à bien les placer au niveau de la couverture de toit, sur la sous-toiture qui se trouve en dessous ou au-dessus du niveau de la ventilation.

La planification des tôles de bordure doit être réalisée avec des pièces de 3 m de longueur maximum pour des découpes allant jusqu’à 500 mm, et des pièces de 1 m de longueur maximum pour des découpes allant jusqu’à 800 mm. Avec les découpes d’une dimension supérieure à 800 mm, il faut appliquer les dispositions relatives aux couvertures à agrafes.

La tôle de bordure doit dépasser d’au moins 15 cm la zone de recouvrement de la gouttière havraise et avoir une dimension de découpe d’au moins 400 mm.

Si la pente de toit est inférieure à 25°, les tôles de bordure doivent présenter un repli arrière d’au moins 15 mm côté toit.

En règle générale, la pose de la gouttière havraise PREFA doit être planifiée avec une pente minimum de 3 mm/m. Dans certains cas, l’utilisation d’une gouttière havraise PREFA peut cependant être prévue même en l’absence de pente.

Remarque

Lorsque la pente est réduite, il faut s’attendre à devoir réaliser davantage d’interventions de nettoyage ou d’entretien.

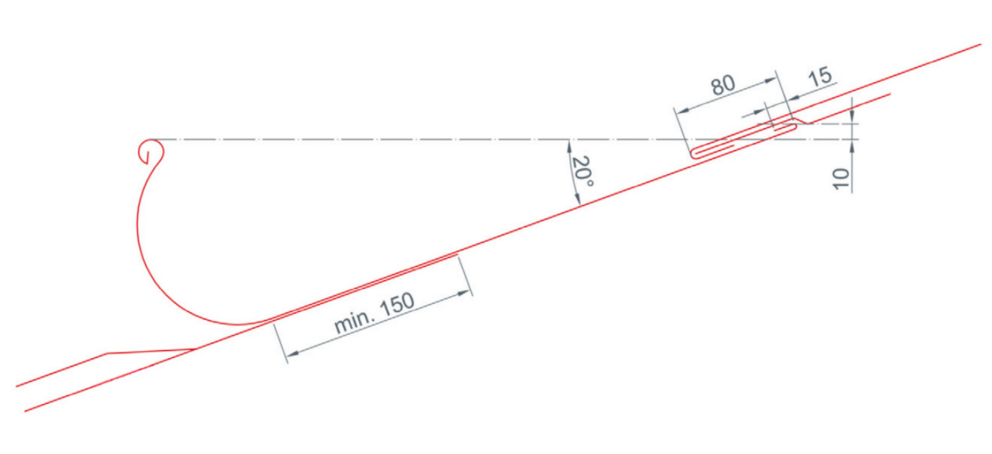

Il faut veiller à ce que le repli de la gouttière côté toit se trouve 10 mm plus haut que l’avant de la gouttière havraise. Grâce à cela, la gouttière havraise PREFA bénéficiera d’une pente de toit minimum de 20° (voir Fig. ci-dessous).

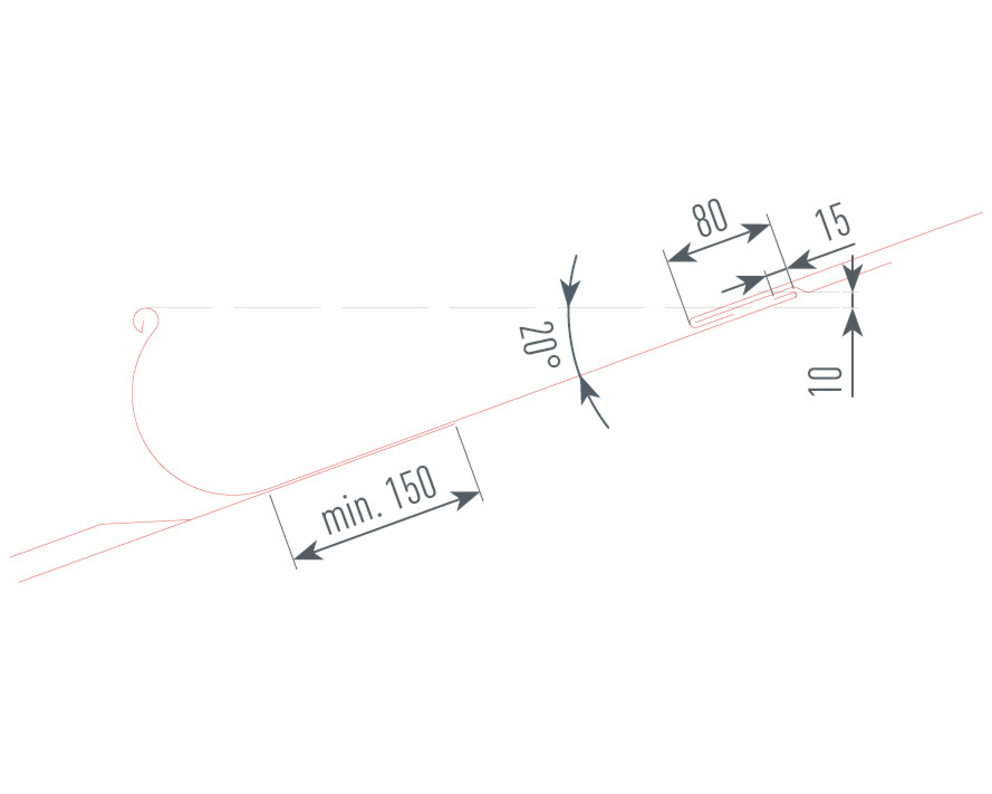

Pente de toit minimum pour la gouttière havraise PREFA

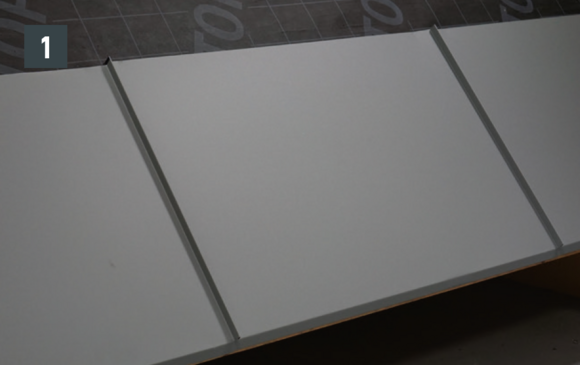

Montez la tôle de bordure conformément aux normes nationales et aux règles professionnelles applicables (Fig. 1).

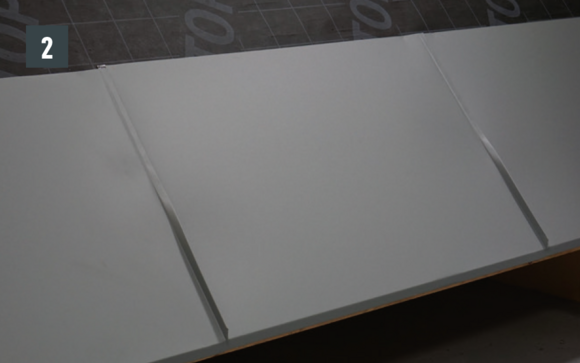

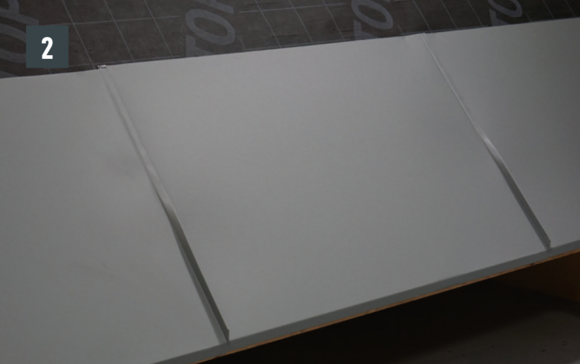

Rabattez le haut de toutes les agrafes vers l’extérieur (Fig. 2).

Remarque

Rabattez les agrafes sur une longueur suffisante pour permettre à la gouttière havraise de reposer sur la tôle de bordure sur au moins 15 cm. Tenez compte de la pente.

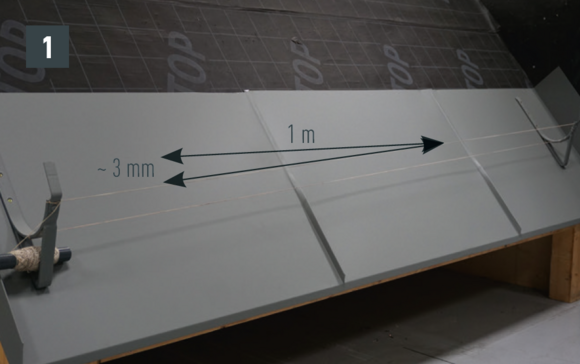

Fixez le crochet de gouttière havraise le plus haut et le crochet le plus bas. Fixez les crochets de gouttière havraise de la façon habituelle, à l’écart des chevrons (pente d’env. 3 mm par mètre) (Fig. 1).

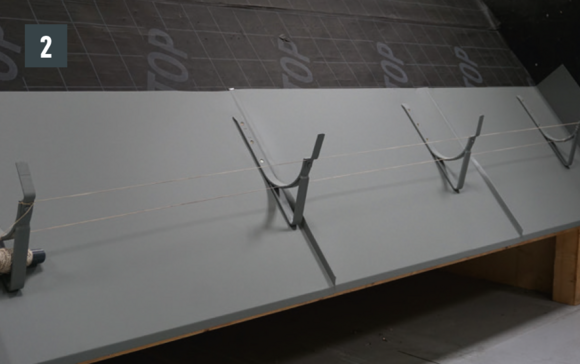

Tendez le cordeau dans le sens d’écoulement de l’eau et à l’avant du crochet de gouttière havraise. Montez les crochets en suivant la marque de cordeau, avec la pente (Fig. 2).

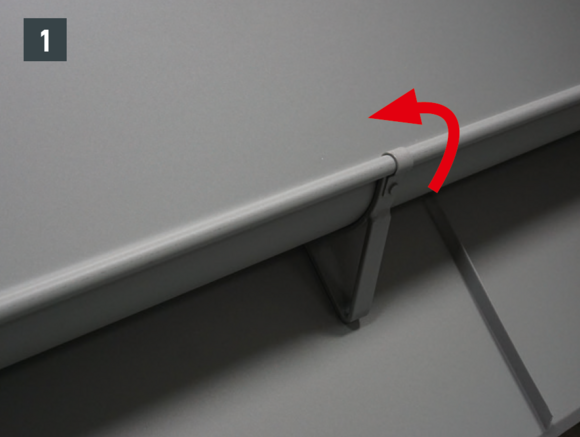

Posez la gouttière havraise et fermez les languettes des crochets. Commencez par le point le plus bas. Le chevauchement du raccord de gouttière doit se faire dans le sens de la pente (Fig. 1).

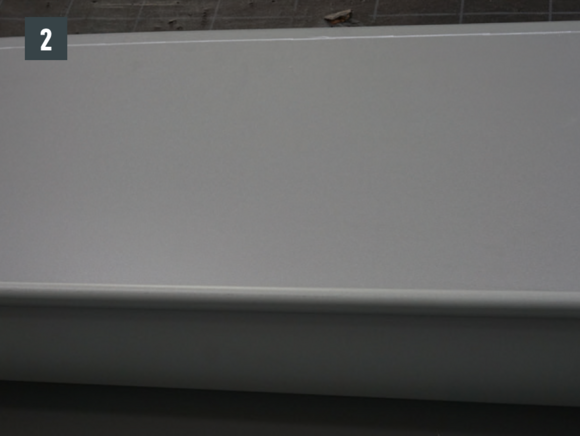

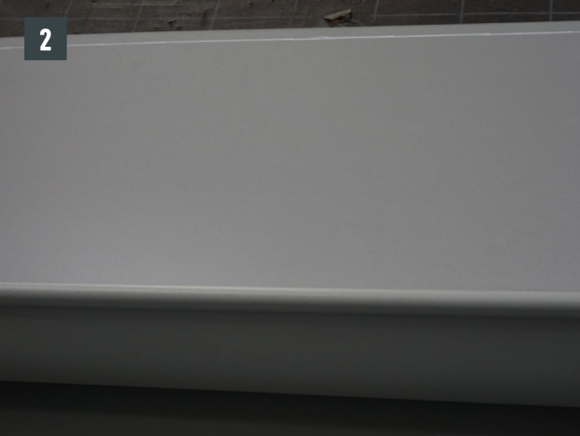

Coupez l’extrémité supérieure de la gouttière havraise à la longueur requise (Fig. 2).

Attention

Il faut veiller à ce que le repli de la gouttière côté toit se trouve 10 mm plus haut que l’avant de la gouttière havraise.

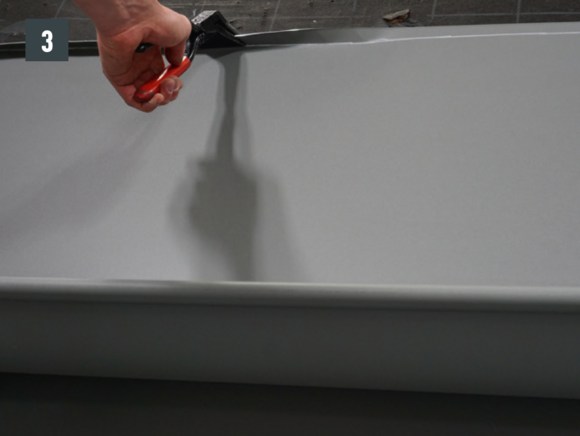

Préparez le repli et repliez-le (Fig. 3).

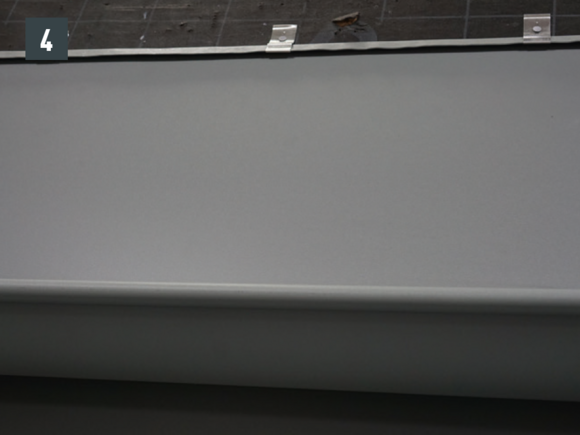

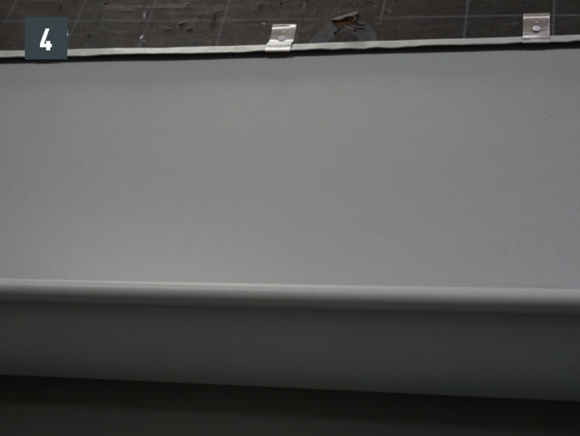

Fixez le repli au moyen de pattes (Fig. 4).

Produit	Raccords
Gouttière havraise	env. 5

Raccords de gouttière havraise avec 1 cartouche de colle spéciale

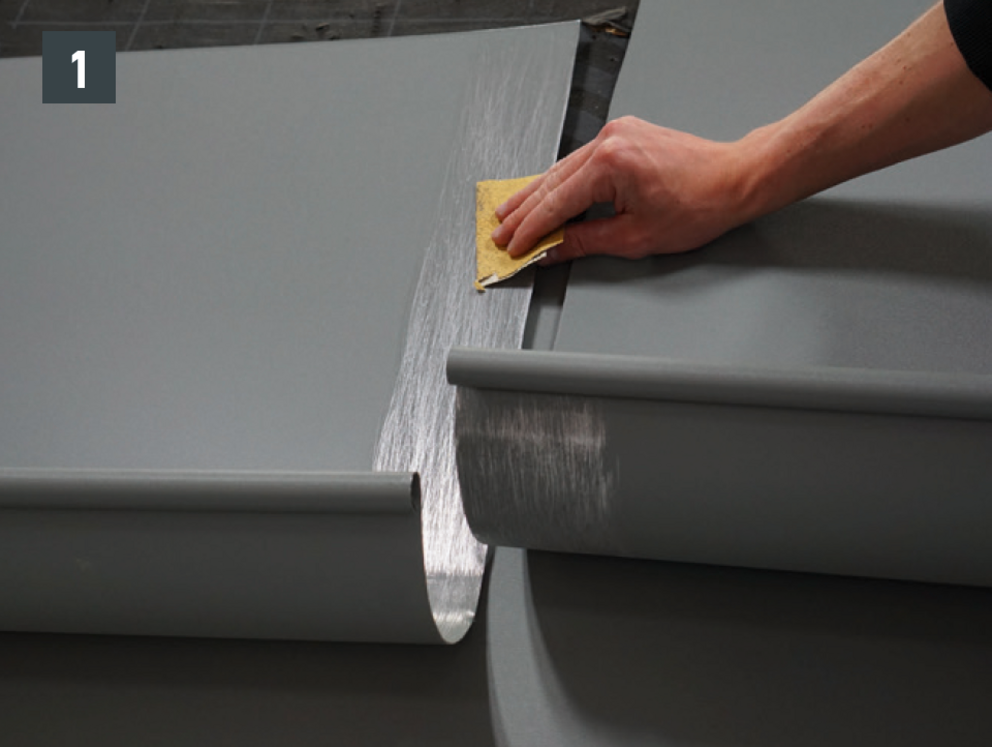

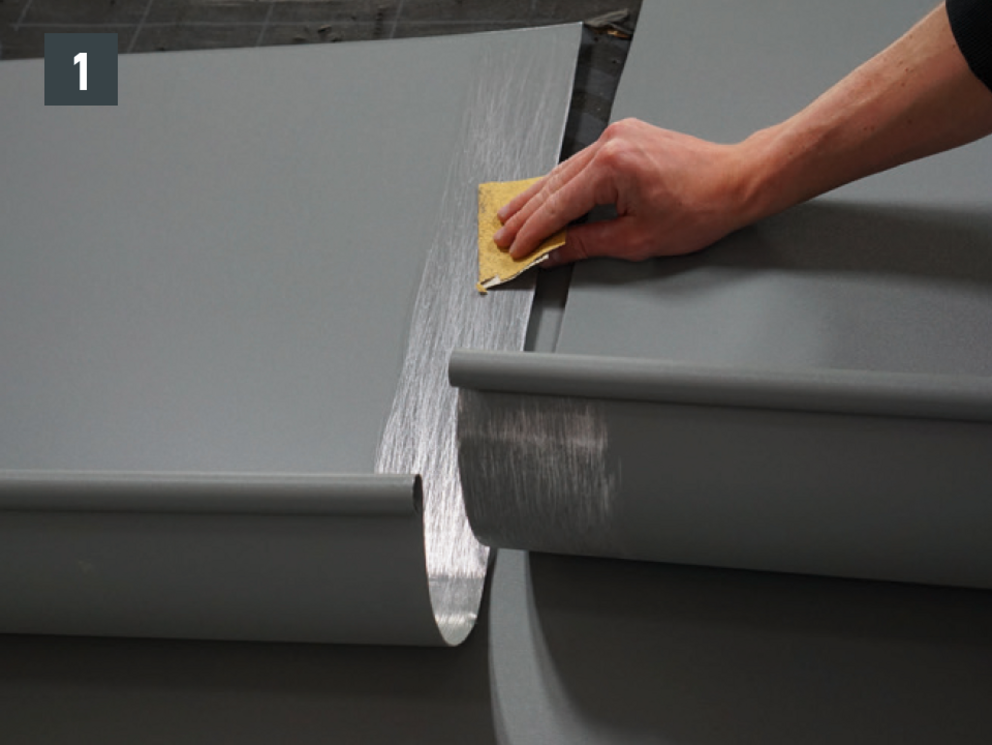

Marquez la zone de chevauchement (env. 8 cm) sur le côté inférieur / supérieur de la gouttière havraise et poncez-la (Fig. 1).

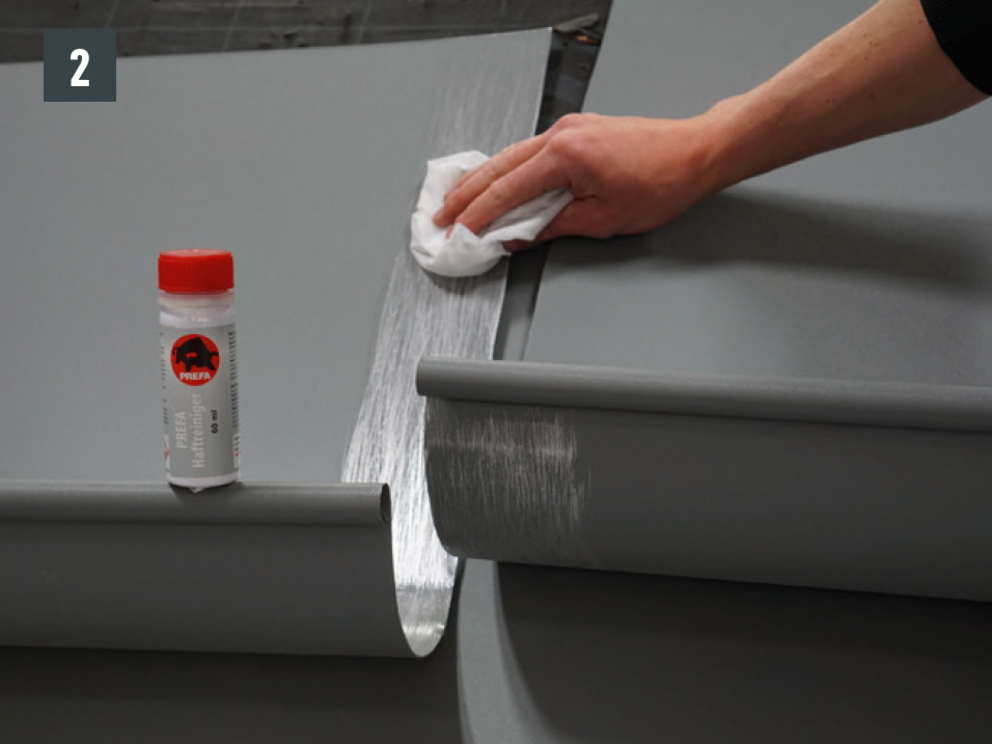

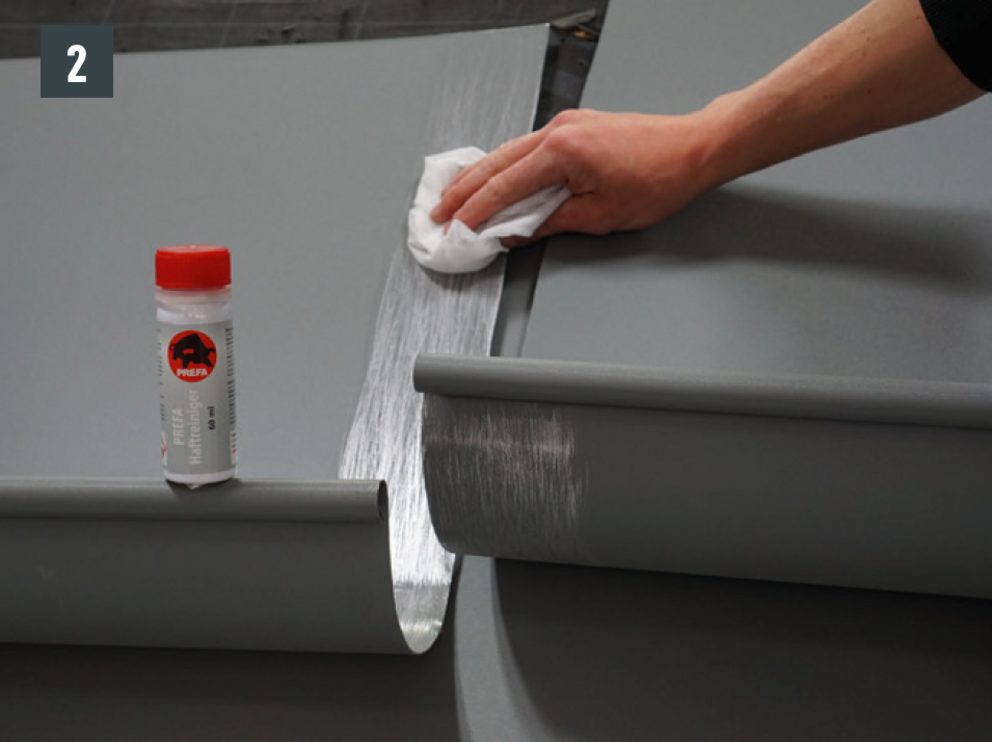

Nettoyez les surfaces de collage poncées à l’aide du produit nettoyant PREFA. Attendez 5 min pour laisser un temps d’évaporation (Fig. 2).

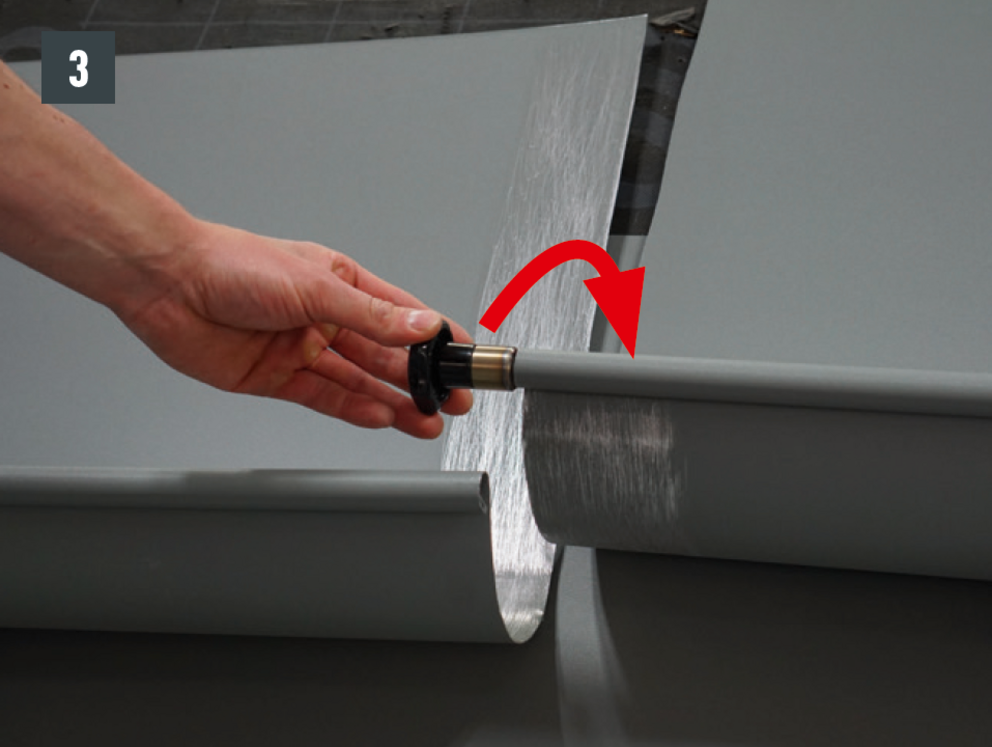

Desserrez le boudin de la gouttière havraise supérieure à l’aide de l’ouvre-boudin PREFA, afin de faciliter l’emboîtement par la suite (Fig. 3).

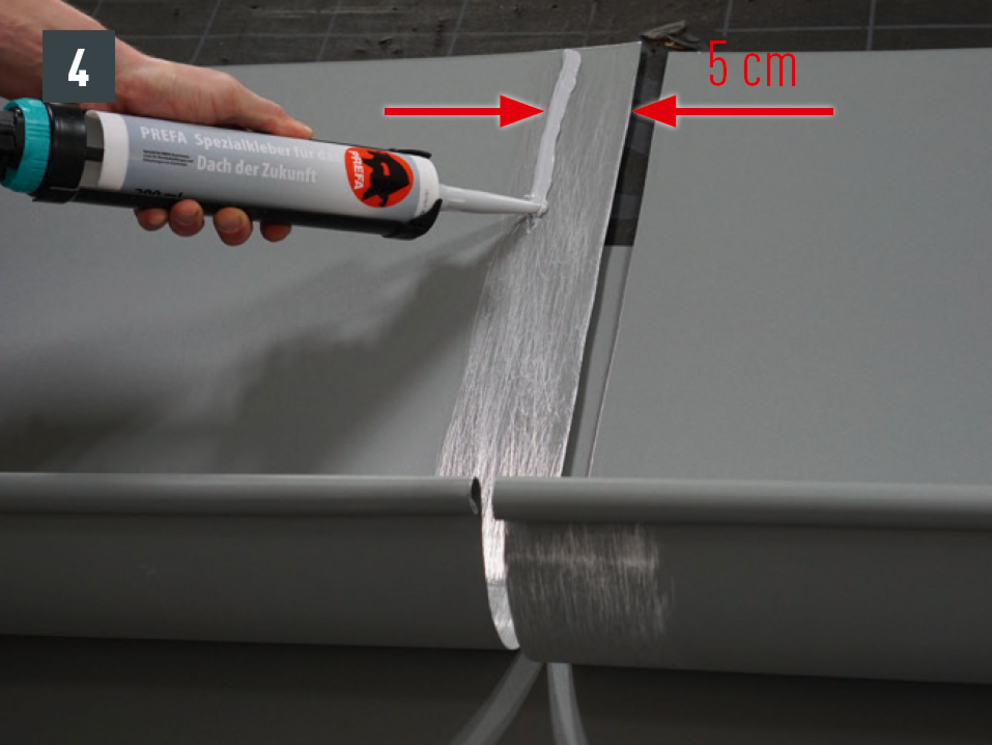

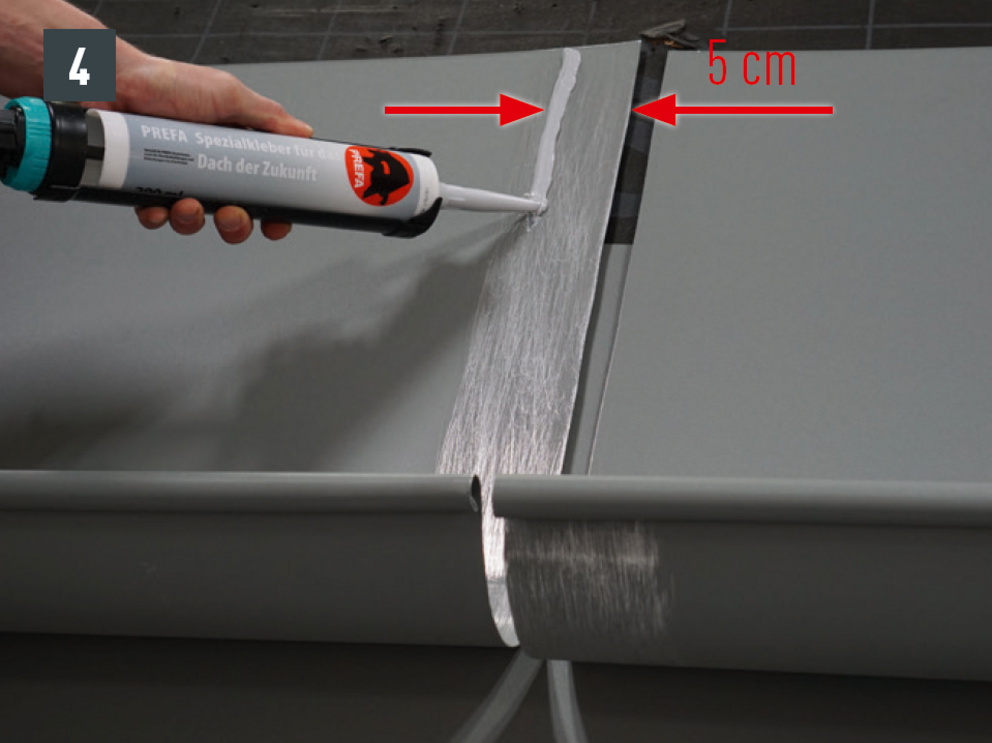

Appliquez un cordon de colle spéciale PREFA d’environ 8 mm d’épaisseur à environ 50 mm de l’extrémité de la gouttière (Fig. 4).

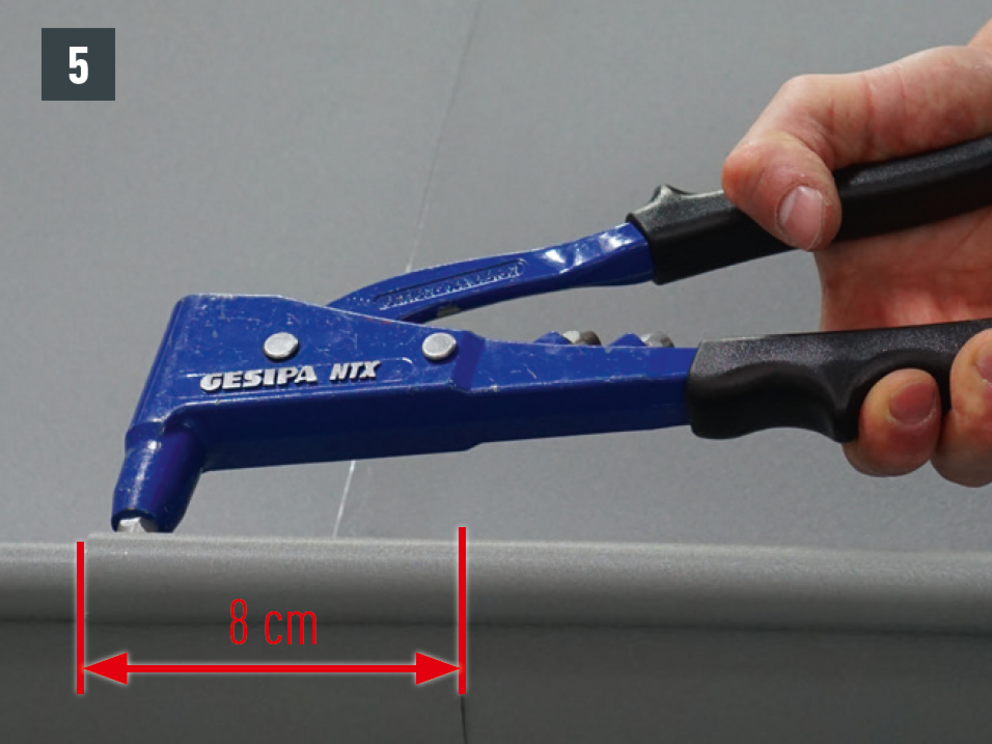

Emboîtez les gouttières havraises (chevauchement ~ 8 cm) (Fig. 5).

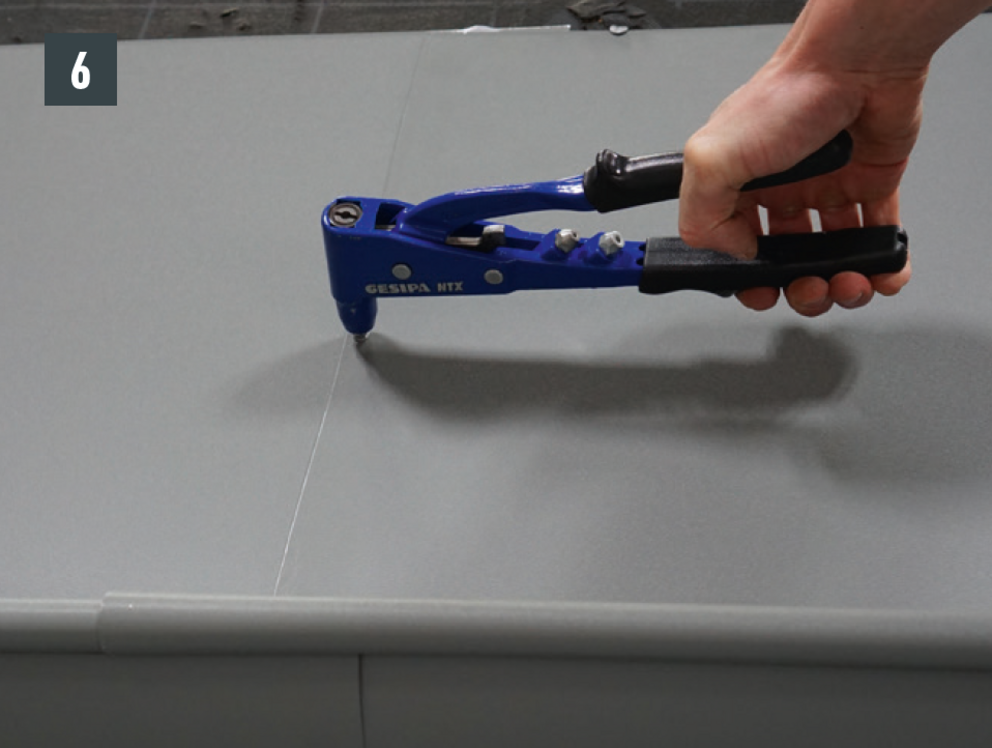

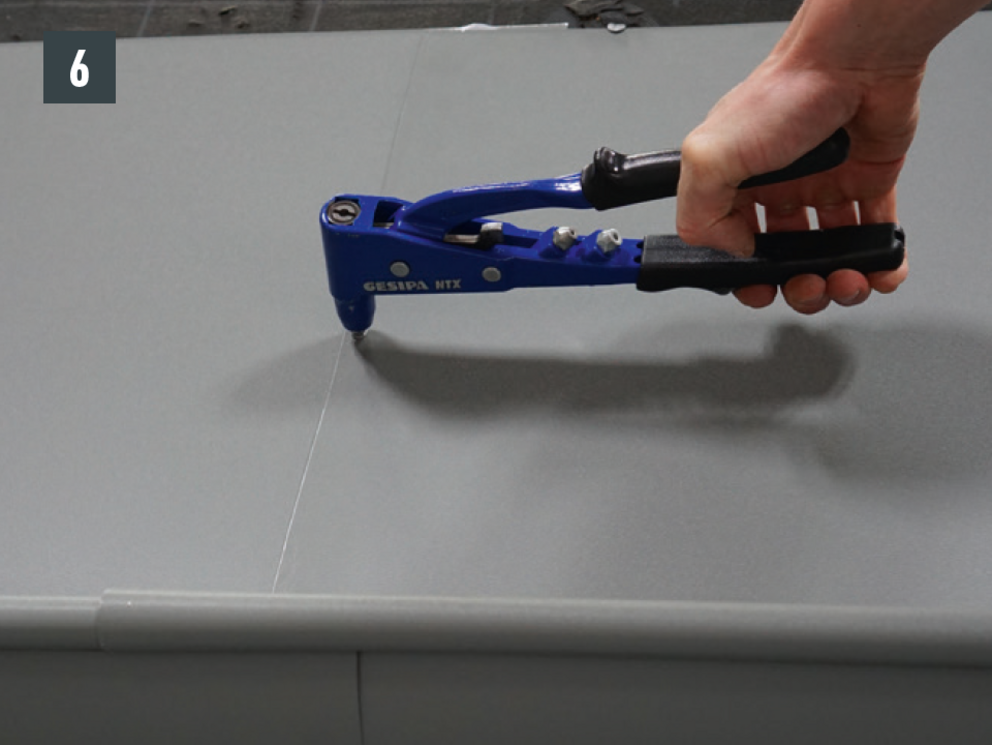

Posez des rivets pour la fixation sur le boudin de gouttière. Fixez la gouttière havraise en son centre avec un rivet supplémentaire (Fig. 6).

Les gouttières havraises peuvent aussi être assemblées au moyen d’un assemblage riveté, avec 20 rivets brevetés PREFA de 4 x 9,5 mm en croix, l’étanchéité étant réalisée à l’aide de silicone spécial PREFA.

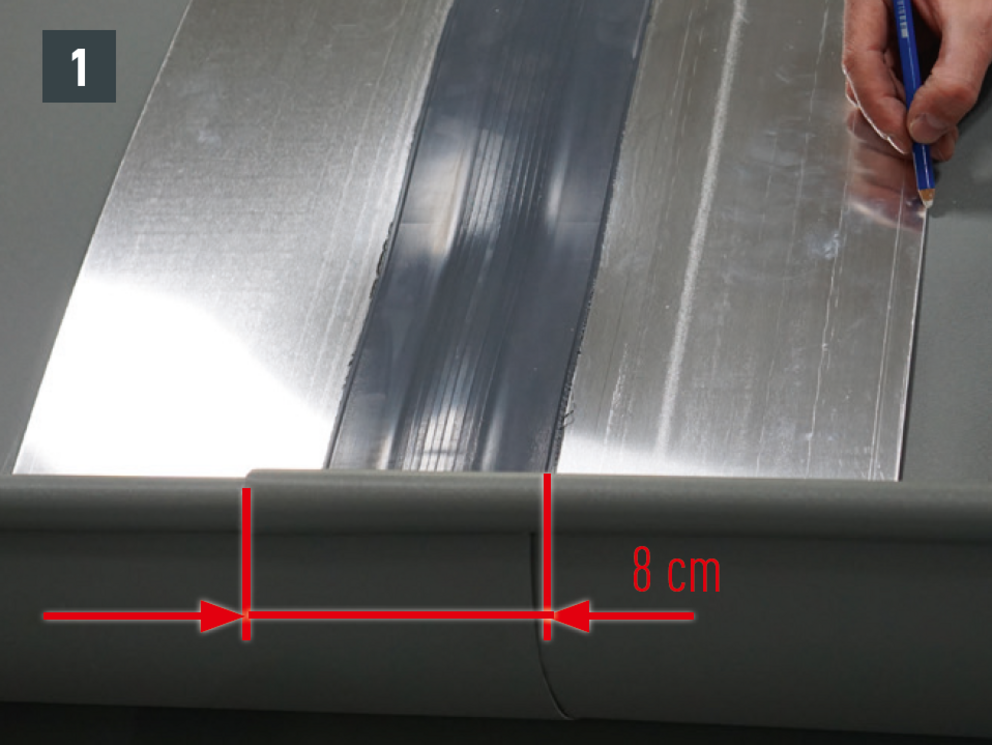

Préparez le boudin de gouttière havraise et emboîtez les gouttières, avec un chevauchement d’env. 8 cm (Fig. 1).

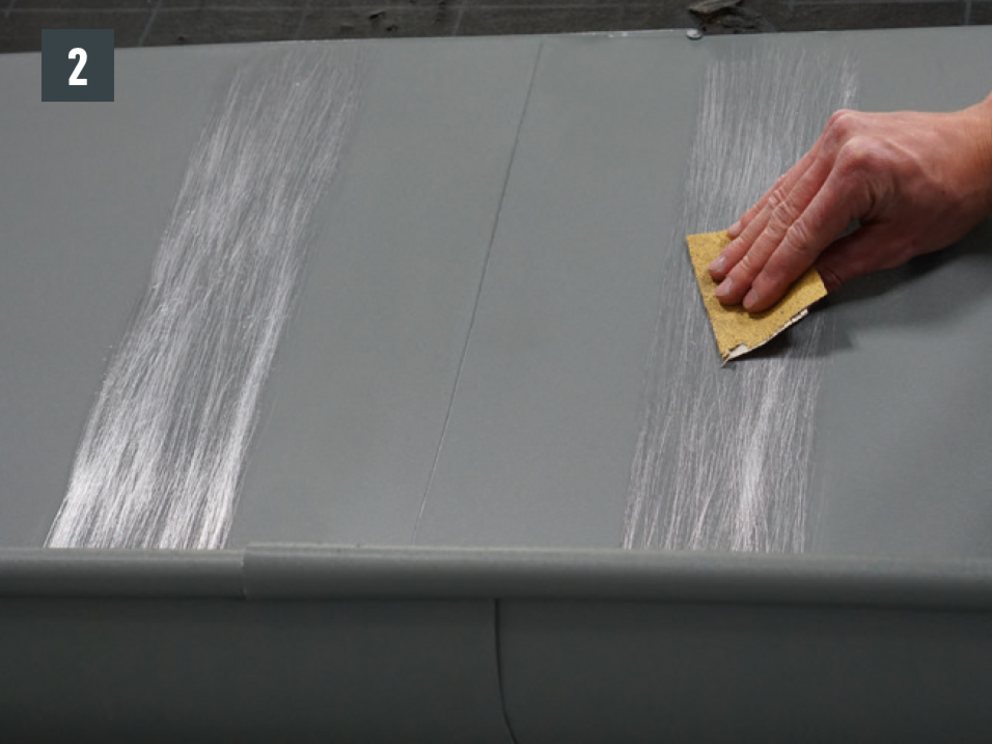

Marquez l’emplacement des surfaces à coller pour le joint de dilatation sur les gouttières havraises (largeur d’env. 6 cm) et poncez-les (Fig. 2).

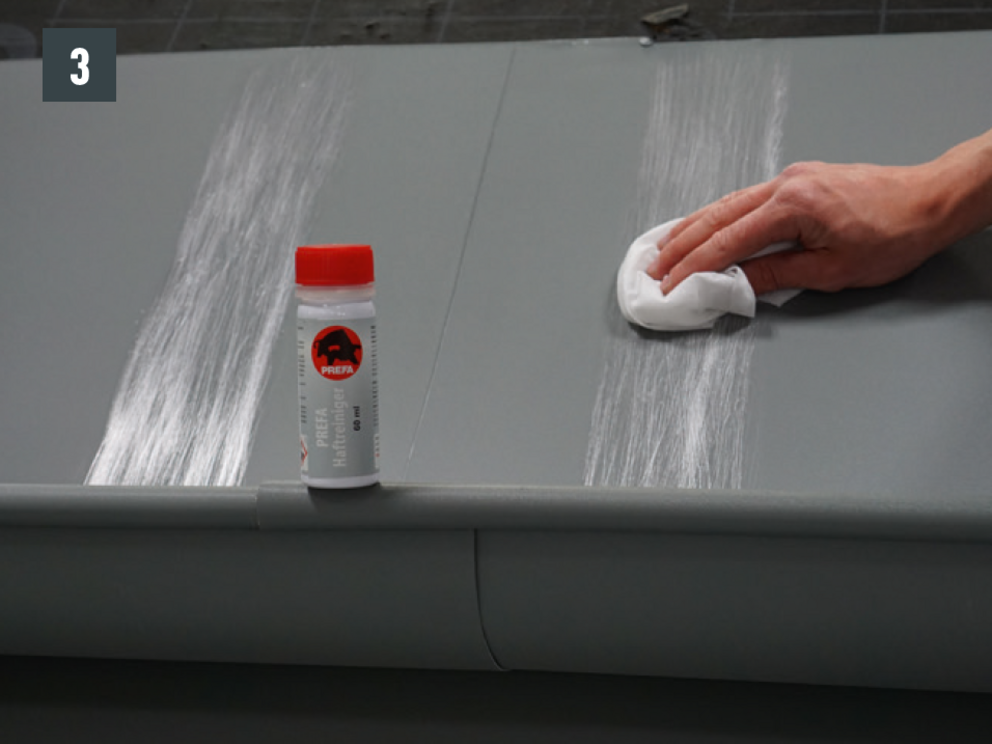

Nettoyez les zones poncées avec le nettoyant fourni. Attendez 5 min pour laisser un temps d’évaporation (Fig. 3).

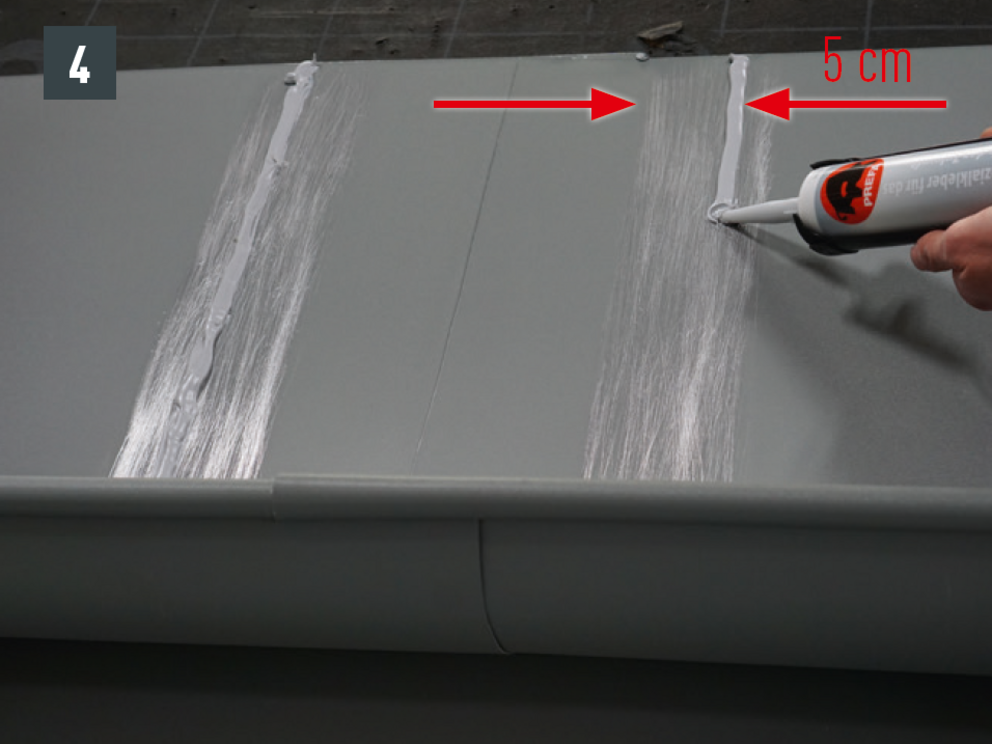

Appliquez un cordon de colle spéciale PREFA d’environ 8 mm d’épaisseur (Fig. 4).

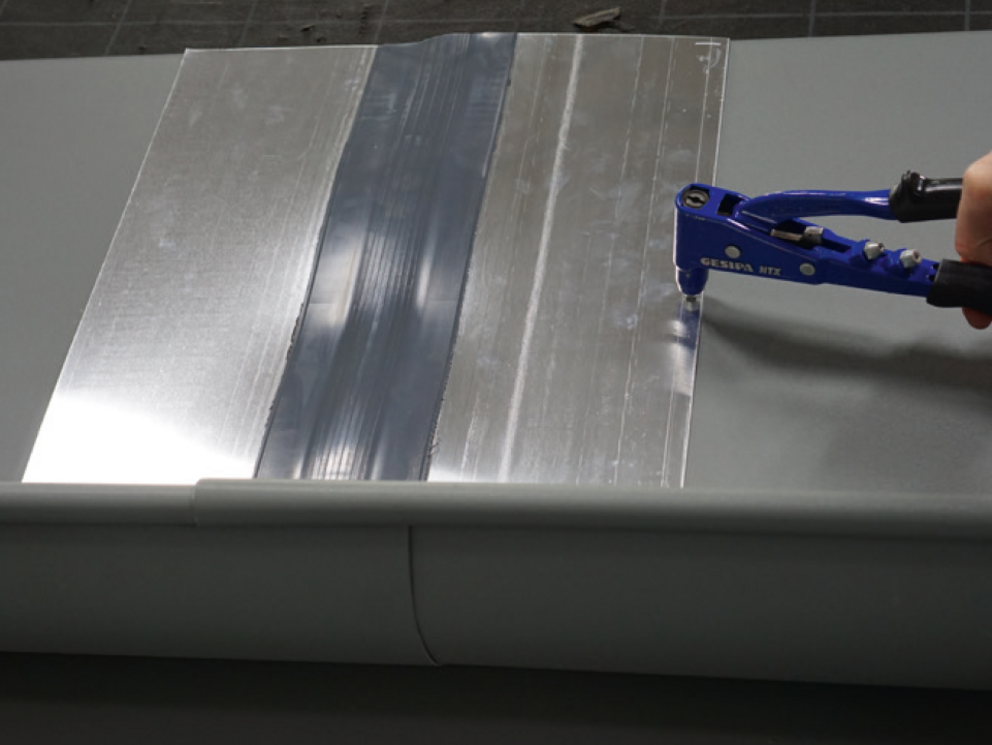

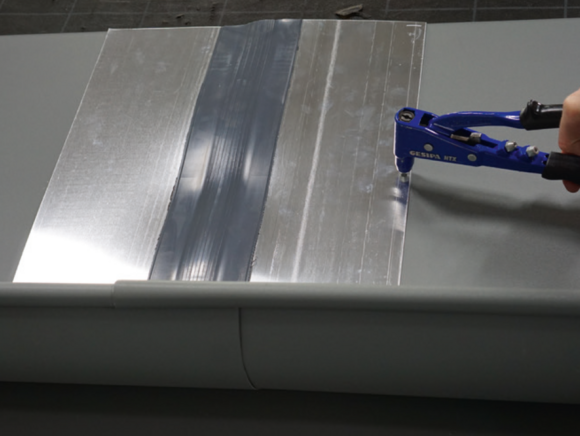

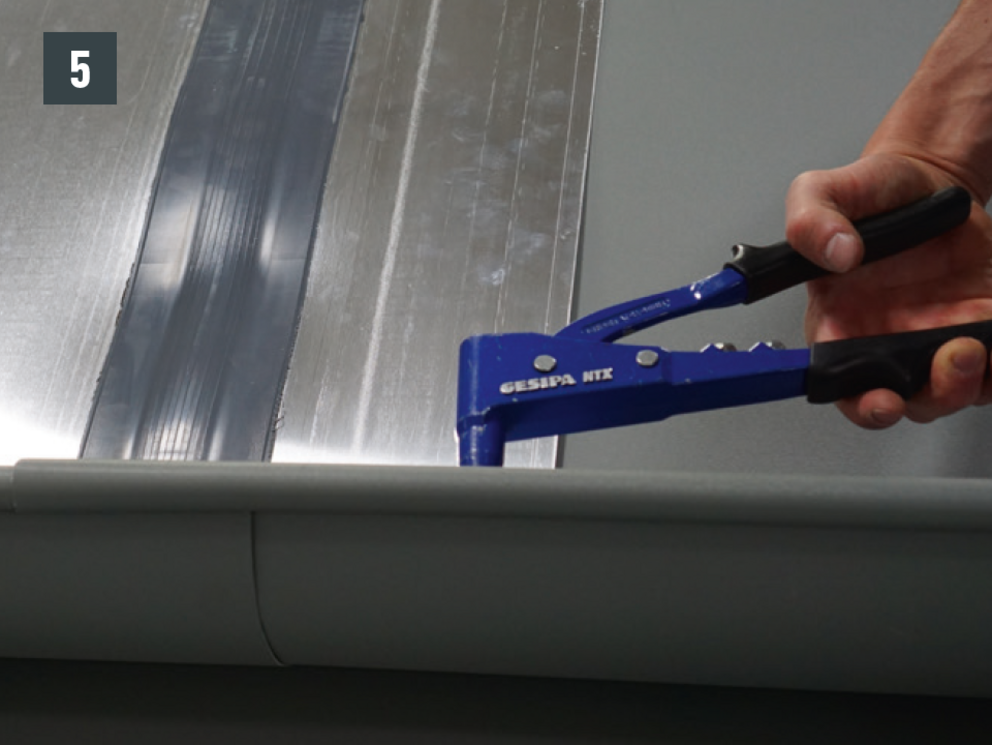

Mettez en place le joint de dilatation de la gouttière havraise dans la zone préparée et fixez-le sur le boudin de gouttière et au centre de la surface d’appui (dans le sens des chevrons) à l’aide d’un rivet (Fig. 5).

Remarque

L’assemblage peut être réalisé par collage ou par rivetage. Les assemblages rivetés doivent aussi être étanchéifiés au moyen de silicone spécial PREFA.

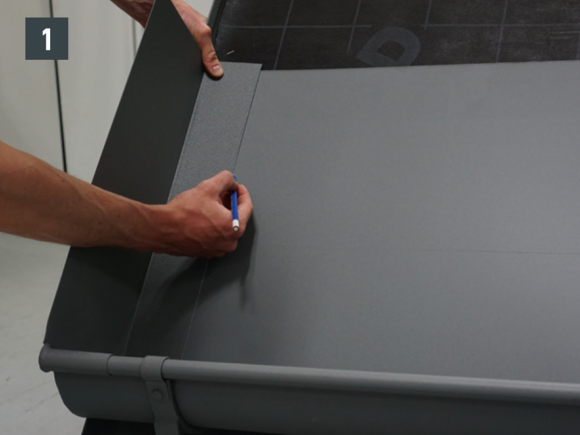

Mettez en place le fond de gouttière havraise et marquez l’emplacement de la zone de chevauchement. (Fig. 1)

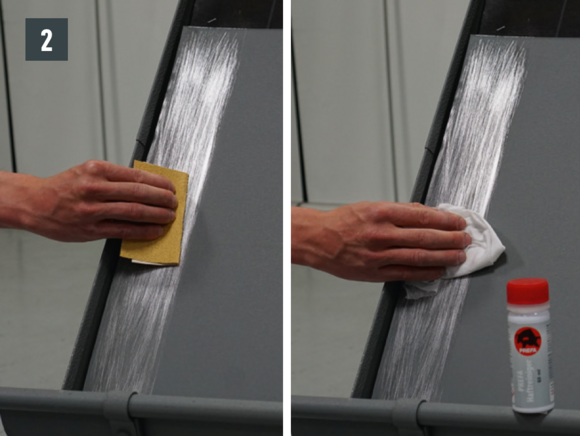

Poncez la zone de chevauchement sur la gouttière havraise ainsi que sous le fond de gouttière havraise et nettoyez ces surfaces avec le produit nettoyant PREFA. Attendez 5 min pour laisser un temps d’évaporation (Fig. 2).

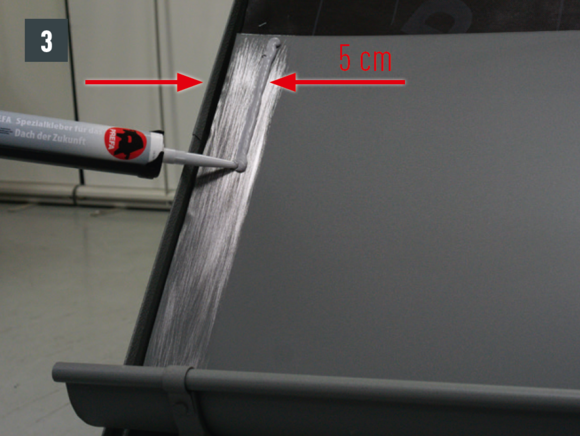

Appliquez un cordon de colle spéciale PREFA d’environ 8 mm d’épaisseur (Fig. 3).

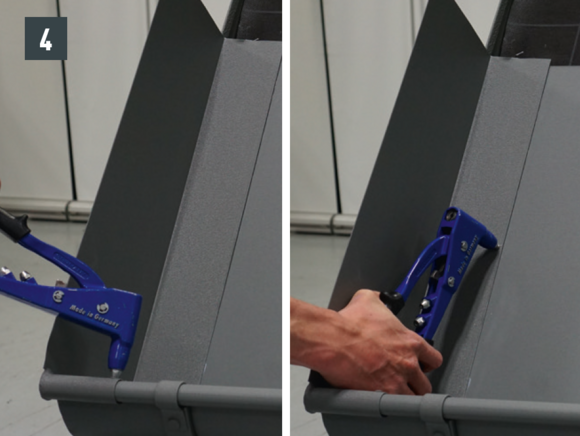

Mettez en place le fond de gouttière havraise et fixez-le sur le boudin de gouttière et au centre de la surface d’appui (dans le sens des chevrons) à l’aide de rivets (Fig. 4).
