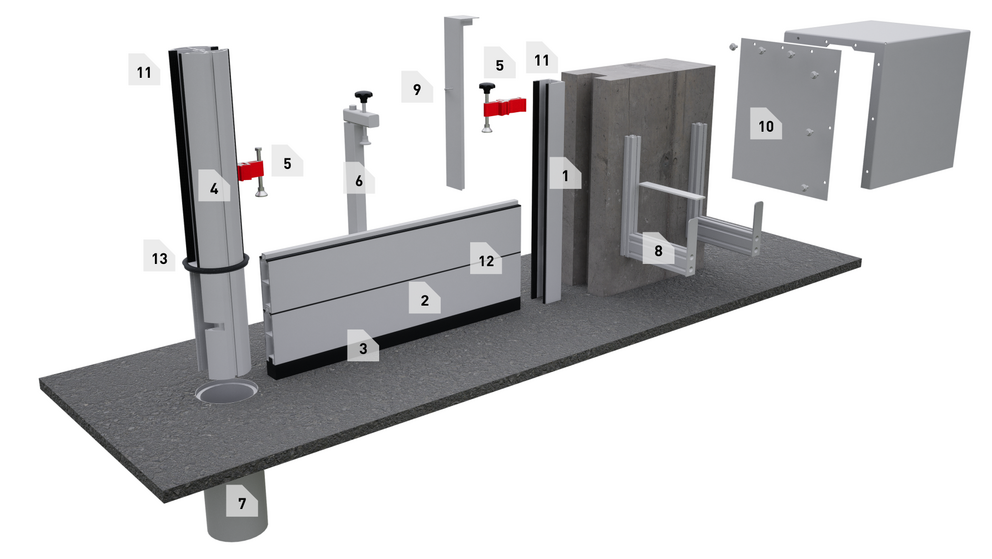

Aperçu du système

1. Profil mural
Profil en U ou en applique fixé solidement à la structure porteuse, soit dans l’embrasure, soit devant ou derrière celle-ci.

2. Batardeaux
Illustration : batardeau inférieur avec joint au sol (n°3).

3. Joint au sol
Pour garantir l’étanchéité entre le batardeau inférieur et le sol.

4. Poteau intermédiaire (profil rond)
Des poteaux intermédiaires sont utilisés pour les systèmes de protection contre les crues de grande longueur comportant plusieurs sections.

5. Pièce de serrage
Pour maintenir les batardeaux

6. Poteau intermédiaire de renfort
Empêche les batardeaux de fléchir verticalement et augmente la pression exercée sur le joint au sol.

7. Douille de sol
Douille bétonnée dans le sol, destinée à accueillir le poteau intermédiaire.

8. Console murale
Pour le stockage des batardeaux lorsque ceux-ci ne sont pas utilisés.

9. Cache de protection
Pour couvrir les profils muraux et protéger les joints lorsqu’ils ne sont pas utilisés.

10. Cage de protection
Pour couvrir les batardeaux lorsque ceux-ci sont stockés à l’extérieur.

11. Joint de profil en applique
Pour garantir l’étanchéité entre le profil mural/poteau intermédiaire et le batardeau.

12. Joint de batardeau
Pour garantir l’étanchéité entre les batardeaux.

13. Joint pour couvercle et douille de sol
Pour garantir l’étanchéité entre le poteau intermédiaire/couvercle et la douille de sol.

Batardeaux	Système 25	Système 50	Système 80
épaisseur	25 mm	50 mm	80 mm
poids	2,99 kg/m.	5,6 kg/m; 4,12 kg/m	7,78 kg/m.
Hauteur des batardeaux	200 mm	150 mm / 200 mm	200 mm
Diamètre	17 mm	15 mm	15 mm

Poteau intermédiaire
Diamètre	140 mm / 185 mm
Hauteur	750 mm - 2.150 mm
système	50 ou 80 mm
