Gabarit pour positionnement de la douille de sol avec profils ronds Vario

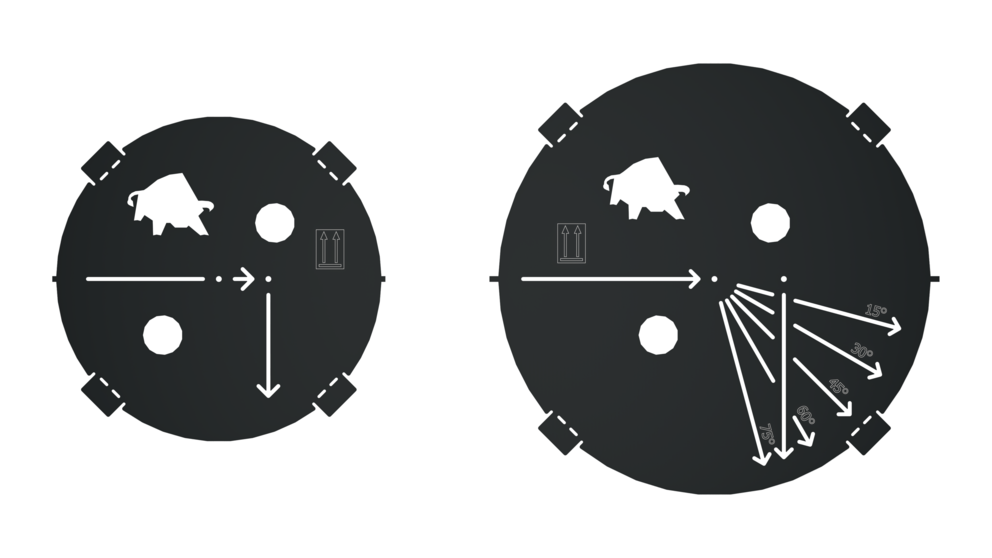

Gabarit « petit » et gabarit « grand »
Pour le positionnement et l’orientation de la petite ou grande douille de sol, PREFA recommanded’utiliser le gabarit correspondant, sur lequel sont également gravées toutes les variantes angulaires.

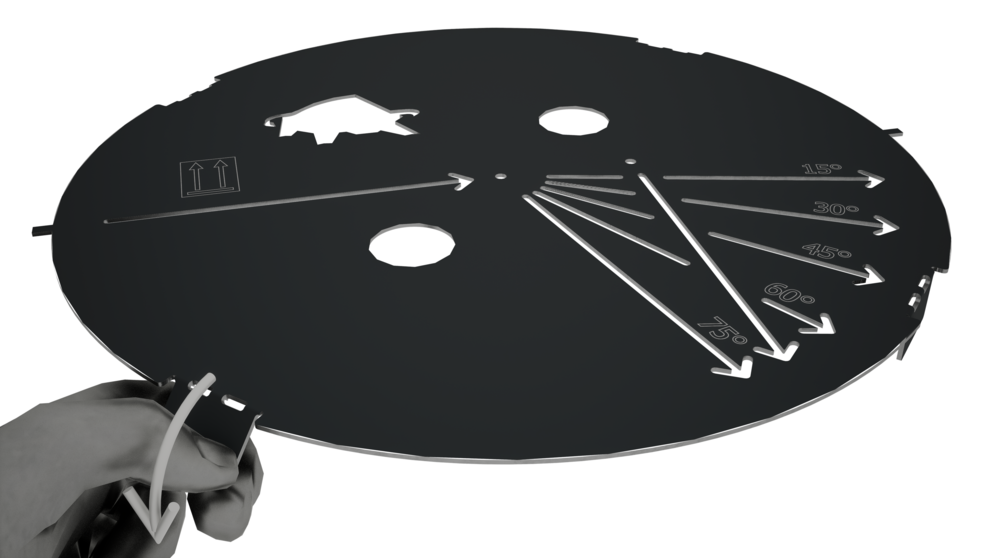

Pliage des pattes d’appui
Pour que le gabarit affleure parfaitement sur le dessus, les quatre pattes d’appui doivent être pliées « manuellement » à 90° vers le bas avant utilisation.

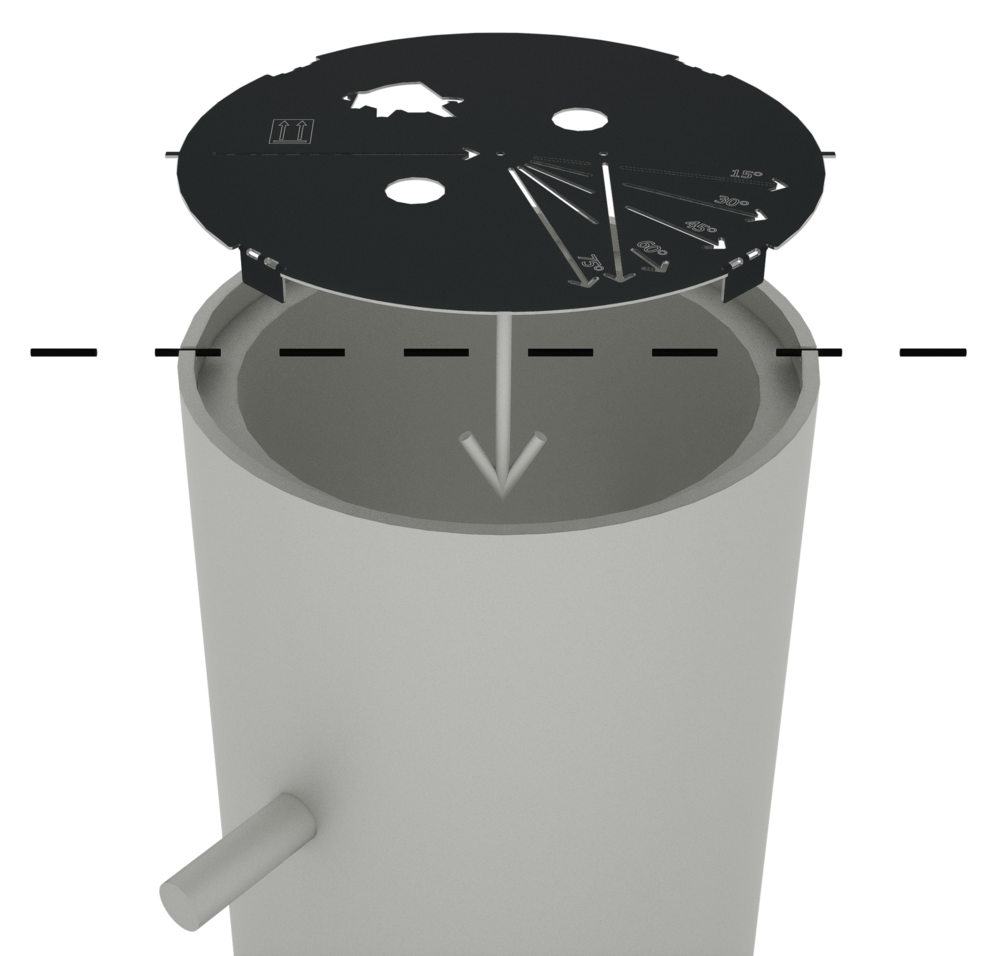

Mise en place du gabarit

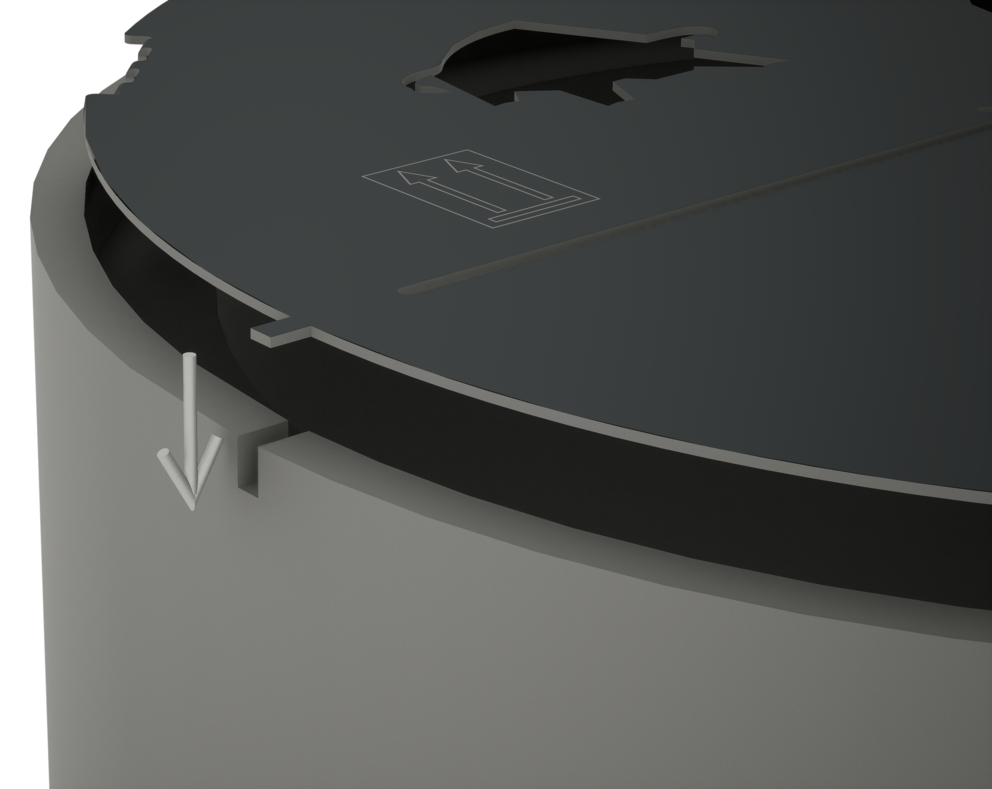

Vous pouvez maintenant insérer le gabarit souhaité dans la douille de sol. Si l’on veille à ce que les deux « nez de centrage » s’engagent parfaitement dans la rainure de la douille de sol, on peut considérer que le gabarit est correctement inséré.

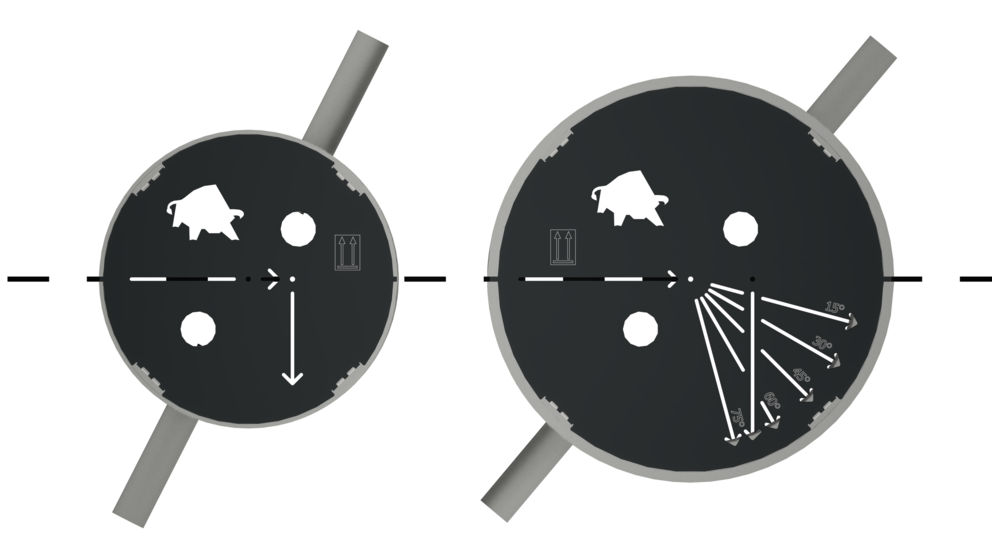

Vue de dessus du gabarit correctement inséré
Après avoir manipulé avec succès le gabarit souhaité, la douille de sol peut maintenant être ajustée et alignée avec précision selon l’angle requis.
