Le guide suivant a été simplifié avec le PREVARIO 3.S, mais s’applique à tous les supports solaires PREFA.

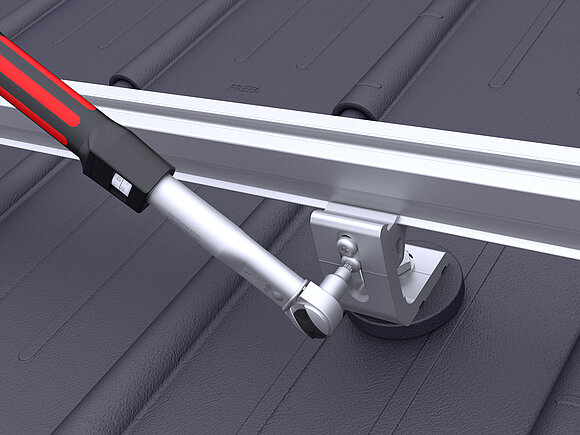

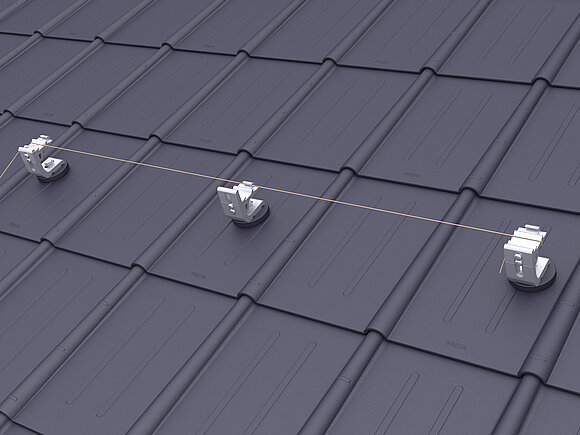

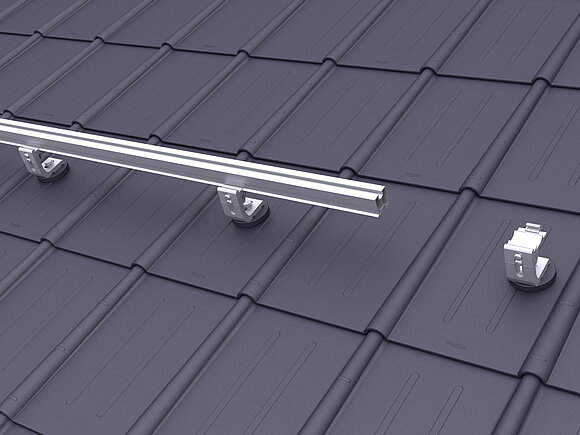

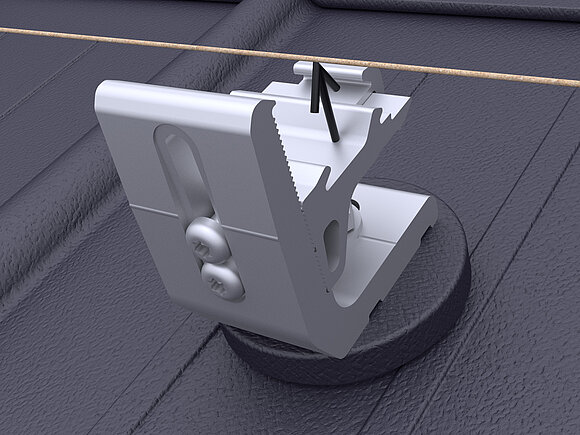

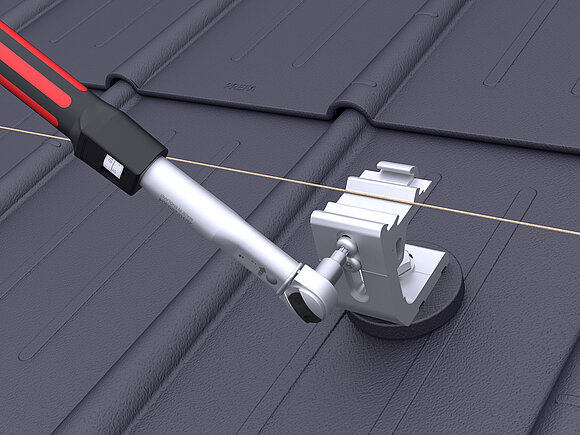

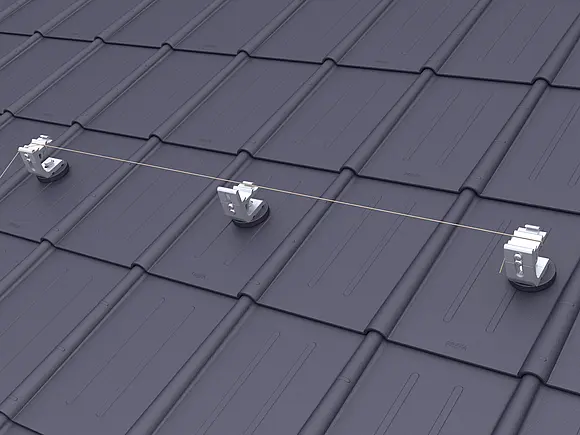

Ajustez les supports de rail de l’extérieur PREVARIO 3.S à la hauteur moyenne. Serrer le cordon de montage et aligner les supports de rail restants parallèlement et en hauteur. Visser les deux écrous en acier inoxydable selon un couple de 20 Nm.

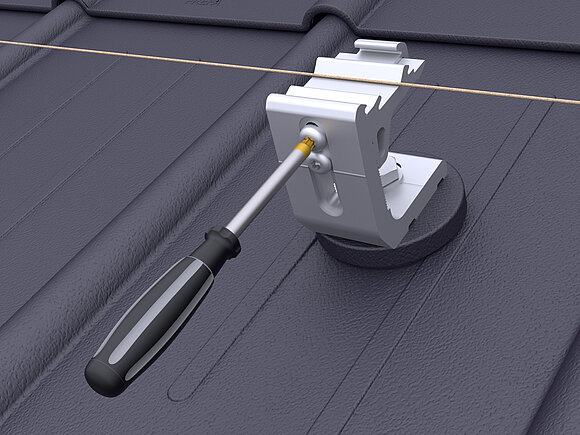

Placer la partie supérieure des pattes de fixation et serrer les vis six pans creux selon un couple de 20 Nm.

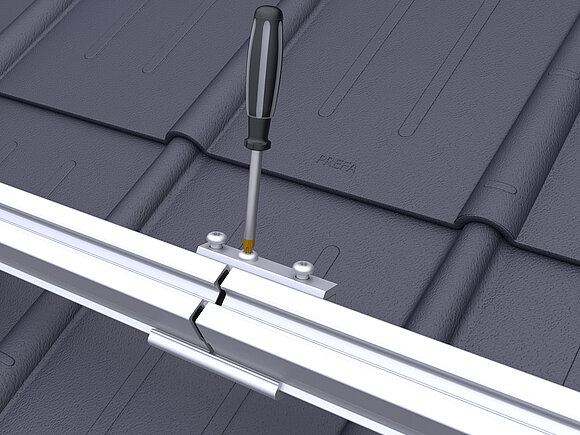

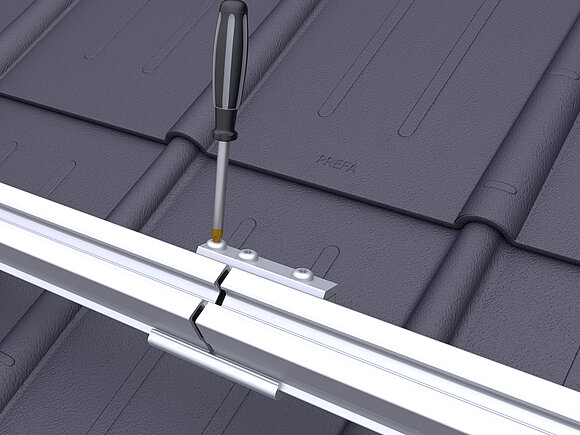

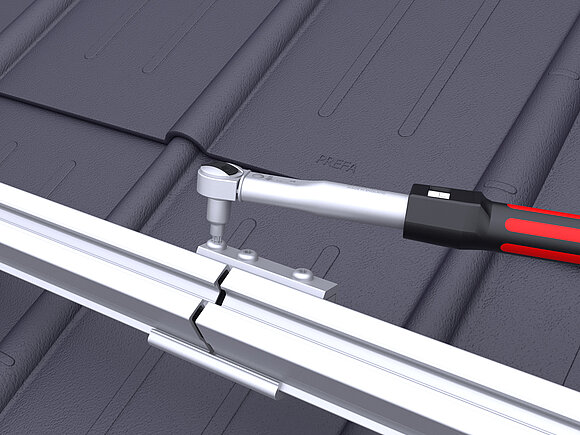

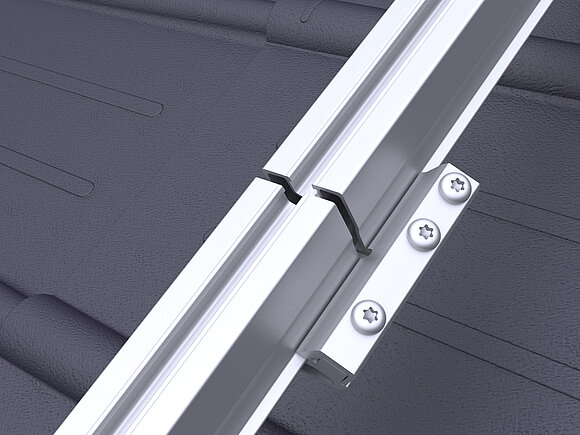

L’insert de jonction doit être monté de manière à ce que les vis de fixation se trouvent en premier lieu du rail. La distance entre les deux rails, indiquée par gravure, doit être respectée afin de permettre l’expansion de chaque rail en fonction de la température.

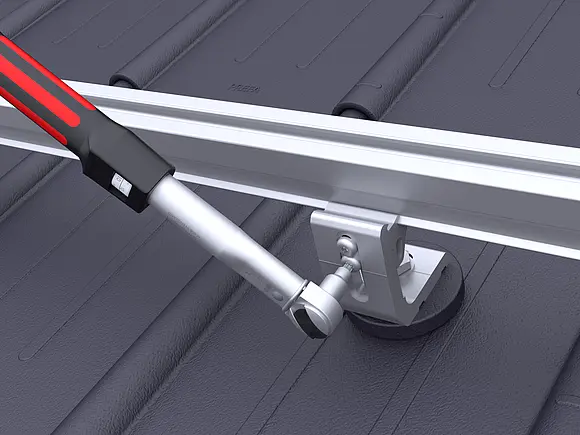

Pour fixer d’abord la vis centrale, puis serrer les vis extérieures avec un couple de 20 Nm.

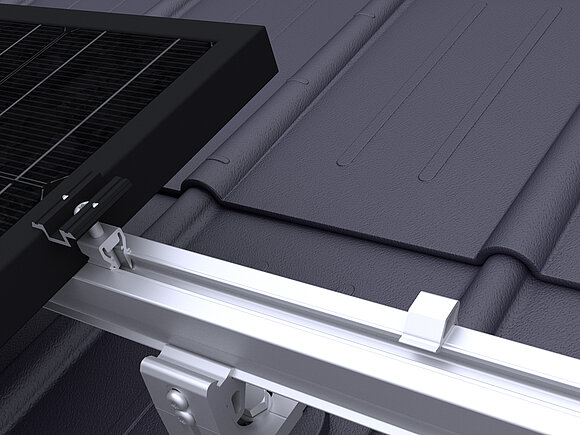

Avant le montage du module, assurez-vous que la vis de sécurité pour module est montée.
Dans la série de modules la plus basse d’une surface de générateur, deux vis de sécurité par module sont fixés sur le rail de module supérieur (situé sur le premier côté).

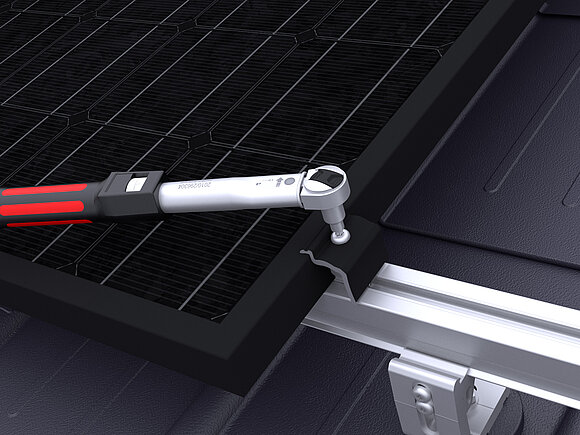

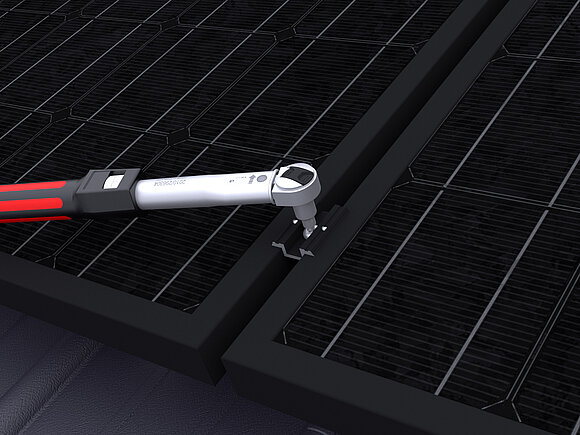

Ensuite, les modules sont placés et les bornes centrales et bornes de fin sont serrées avec un couple de 15 Nm.
Les bornes centrales permettent de compenser le potentiel entre les modules à l’aide des broches intégrées. Il convient de se renseigner auprès du fabricant du module afin de savoir si l’emploi de ce type de liaison équipotentielle est autorisé pour le module concerné ou bien s’il faudra prévoir un raccordement supplémentaire au trou de mise à la terre.
Une fois l’autorisation obtenue de la part du fabricant, il ne reste plus qu’à relier entre elles les rangées de modules au moyen de câbles de mise à la terre et de bornes de terre.
