Système sûr, solide et facile à poser sur les tuiles, les tuiles R.16, les bardeaux, les bardeaux DS.19, les losanges de toiture 29×29 et 44×44 et les panneaux de toiture FX.12. Il est nécessaire de poser un voligeage intégral à l’emplacement de chaque PREVARIO 3.S.
Remarque
Lors de la mise en œuvre, respecter les instructions de montage PREFA, les consignes de sécurité et les normes professionnelles.

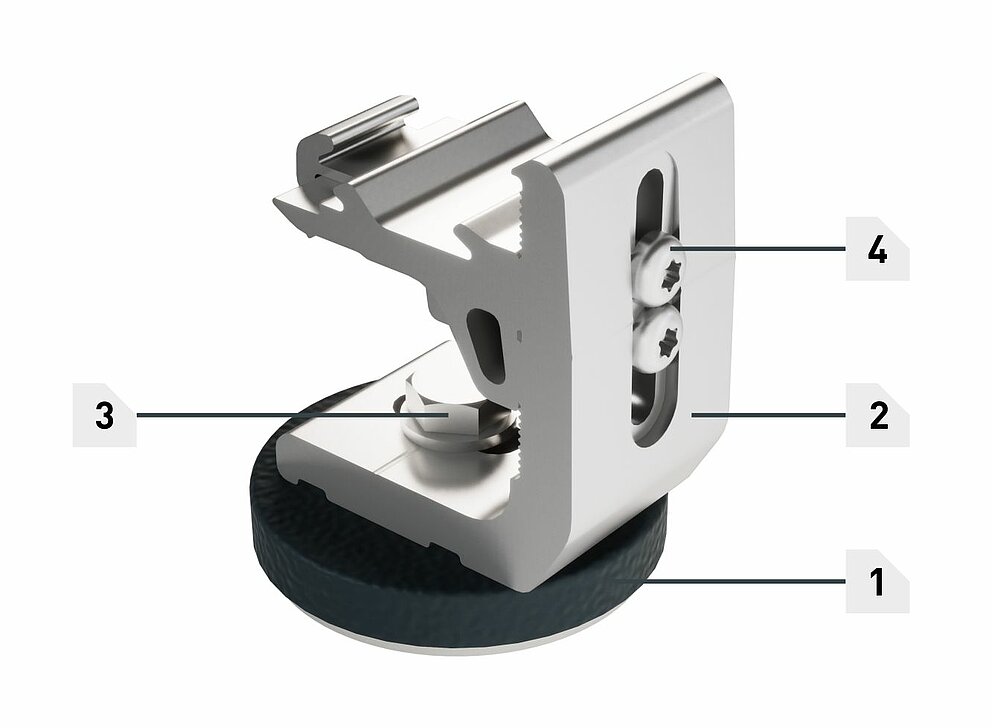

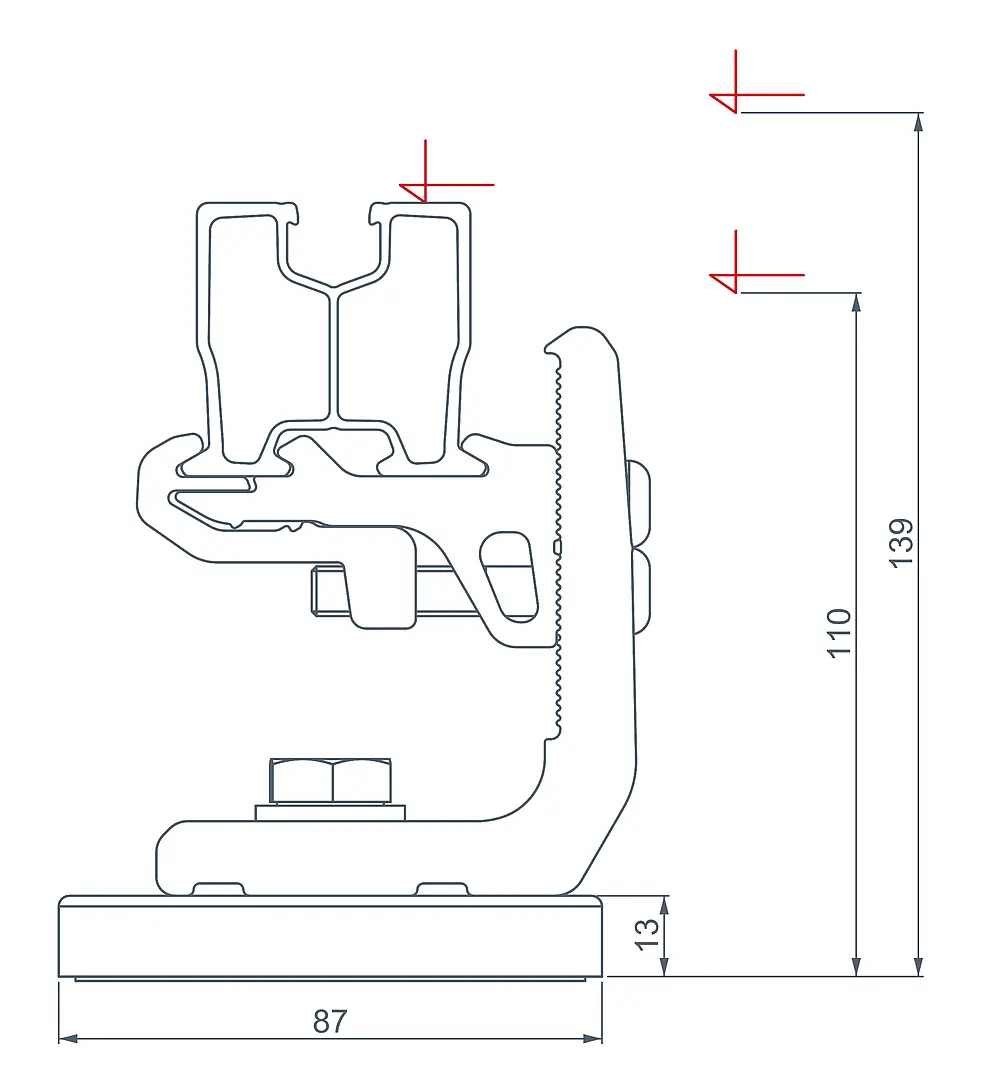

1 platine avec cache
2 corps de base
3 vis à tête hexagonale M12 (SW 19)
4 vis de fixation M8 (T40)

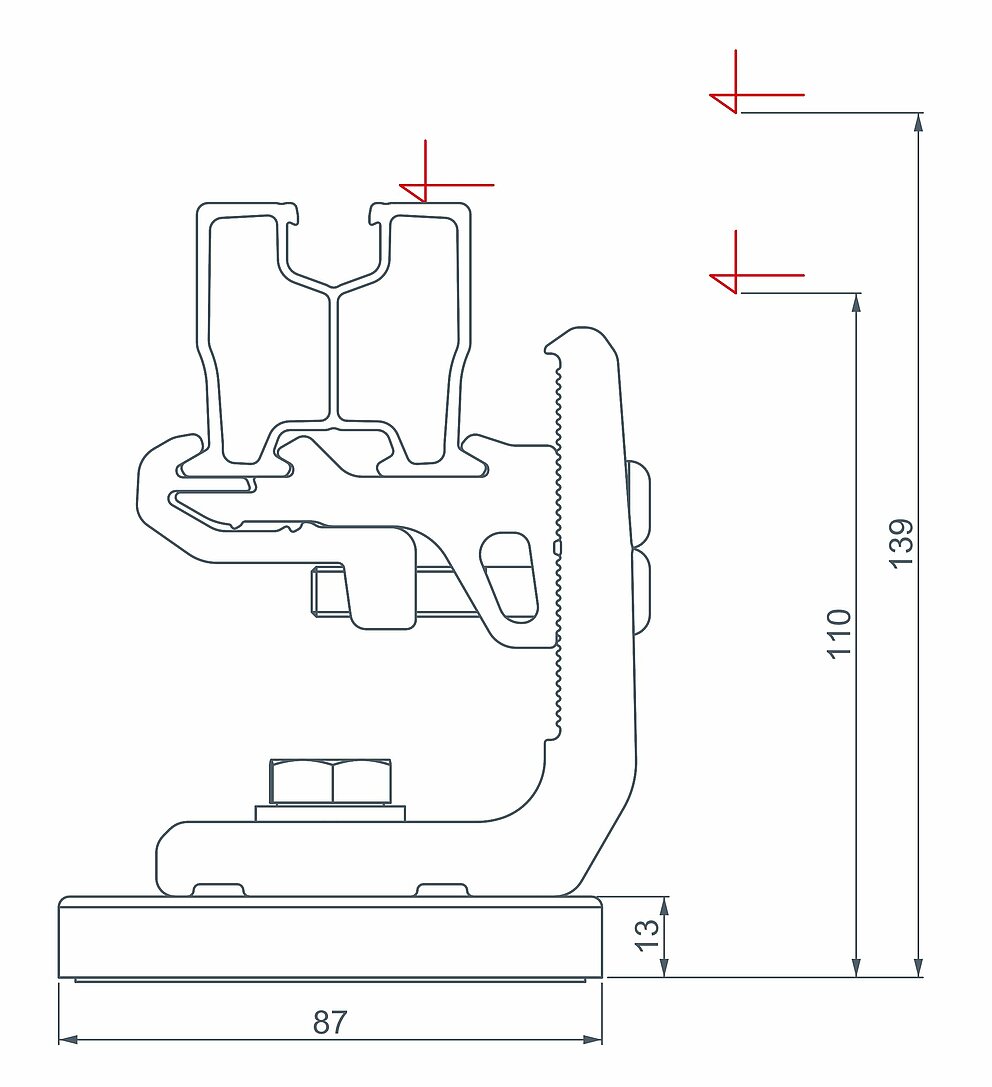

PREVARIO 3.S (pose sur chevrons)
Plage de réglage |
29 mm |
|---|---|
Élément de fixation |
PREVARIO 3.S 120 – Construction de toit simple peau PREVARIO 3.S 220 – Construction de toit double peau |
Couleur |
aluminium naturel (corps de base) |
Composants |
Platine (EN AW 2007) avec joint d’étanchéité |
PREVARIO 3.S (pose sur voligeage)
Plage de réglage |
29 mm |
|---|---|
Élément de fixation |
6 vis à tête fraisée Ø 6 × 38/25 mm, acier inoxydable (T25) |
Couleur |
aluminium naturel (corps de base) |
Composants |
Platine (EN AW 2007) avec joint d’étanchéité |
Exigences pour la sous-construction porteuse :
La contre-latte peut servir de construction porteuse si les points mentionnés ci-dessus peuvent être respectés et que les forces du support solaire peuvent être transférées à la construction porteuse par l’intermédiaire de celle-ci. Conformément aux normes en vigueur, le dimensionnement de la toiture s’effectue en fonction des charges auxquelles celle-ci se trouve soumise.
Exigences pour la sous-construction porteuse :
La volige doit au moins reposer sur trois chevrons (2 points de fixation minimum par support de chevron)
Conformément aux normes en vigueur, le dimensionnement de la toiture s’effectue en fonction des charges auxquelles celle-ci se trouve soumise.

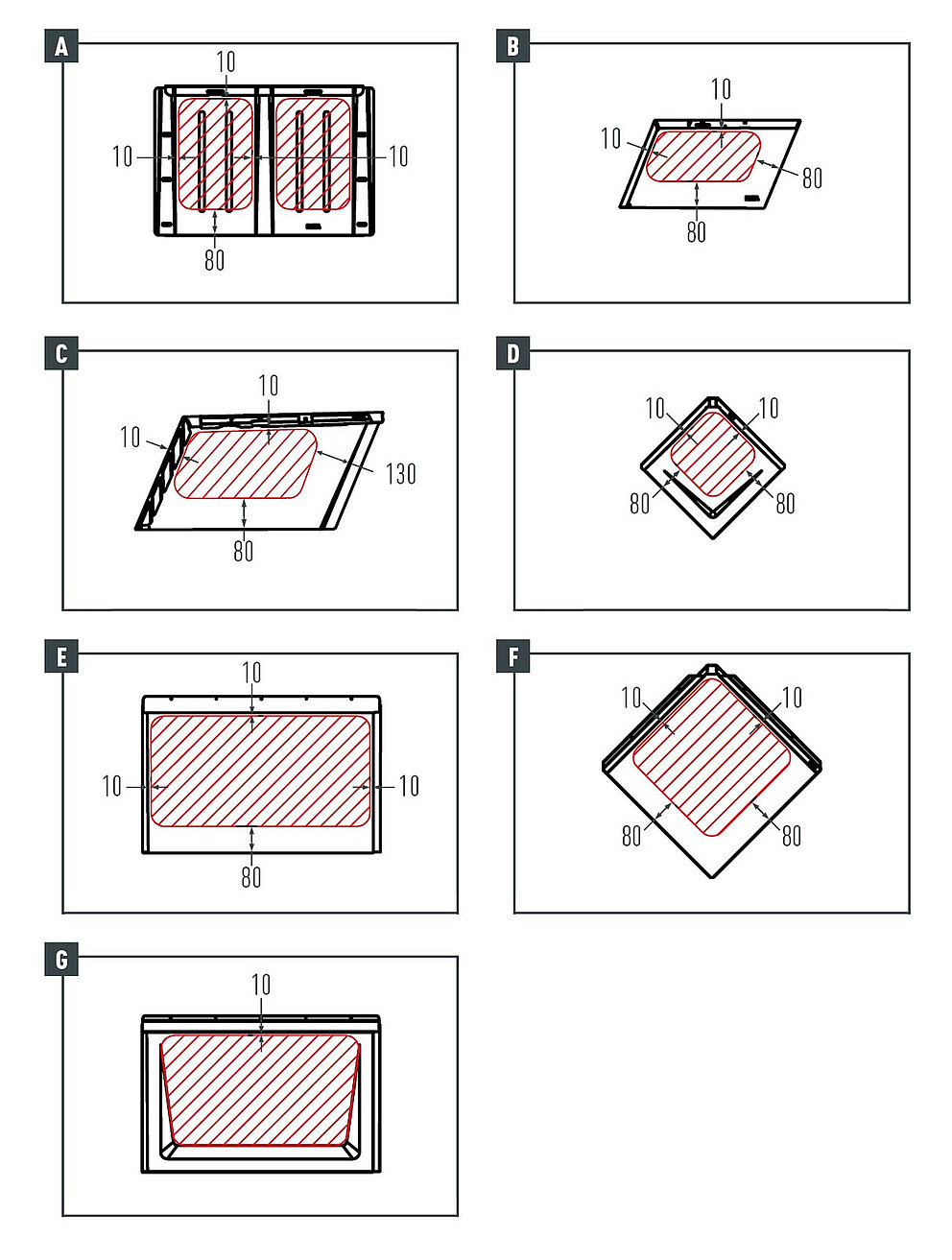

Tracer un repère au centre du chevron. La platine doit être posée à au moins 10 mm de l’emboîtement situé au-dessus et à au moins 80 mm de l’emboîtement situé en dessous (voir dessins ci-dessus).

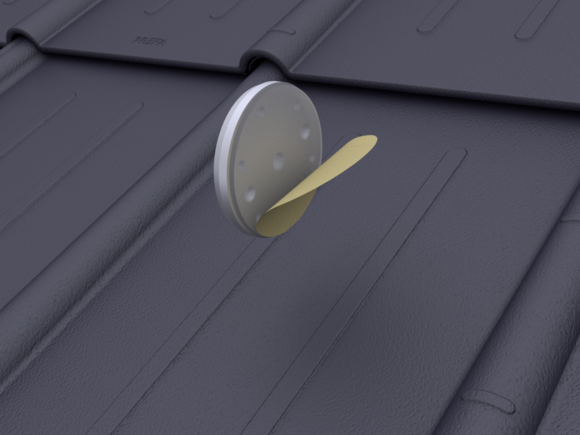

Les trous (⌀ 8,5 mm) servant à fixer la platine au chevron doivent se trouver dans l’alignement du chevron (pose des vis de fixation dans l’axe du chevron). Retirer le film de protection de la face inférieure de la platine, positionner la platine et la coller.
Remarque
Ne fixer la platine ni sur l’emboîtement ni sur le sommet d’onde d’un élément de couverture PREFA. Si la position des chevrons ne correspond pas à la zone de pose, une plaque de support doit être utilisée.

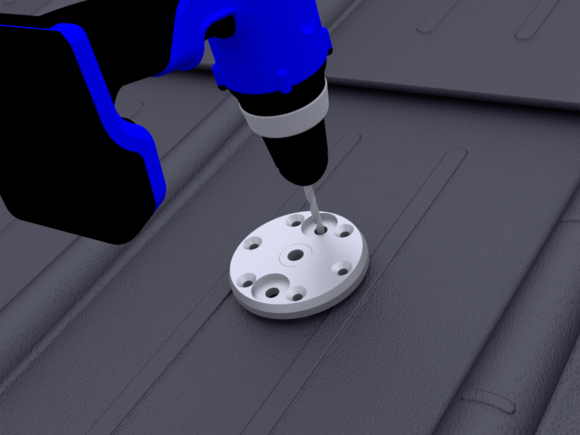

Percer les avant-trous dans la sous-construction avec un foret (⌀ 5,0 mm).
Profondeur de perçage : env. 50 mm

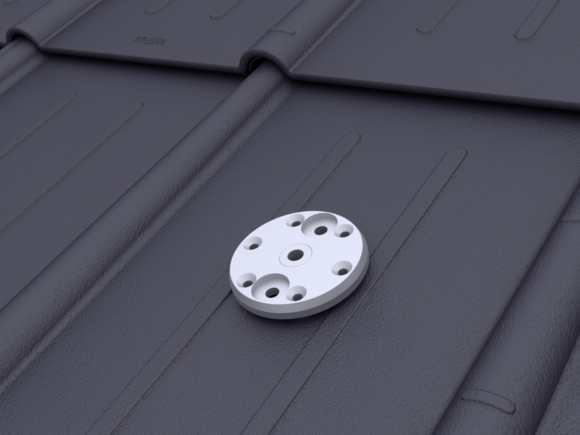

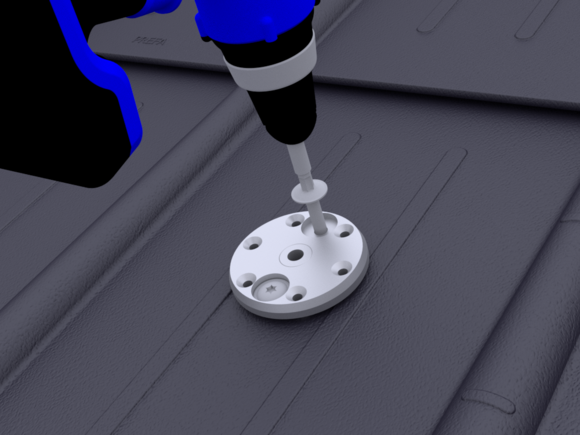

Visser la platine sur les chevrons. Utiliser pour ce faire 2 vis de fixation ⌀ 8×220 mm (toiture double peau) ou de ⌀ 8×120 mm (toiture simple peau). Visser jusqu’à ce que le joint d’étanchéité soit plaqué contre la couverture et la sous-construction. Si cette opération a été correctement effectuée, le joint d’étanchéité doit légèrement déborder (embout pour perceuse : T40).

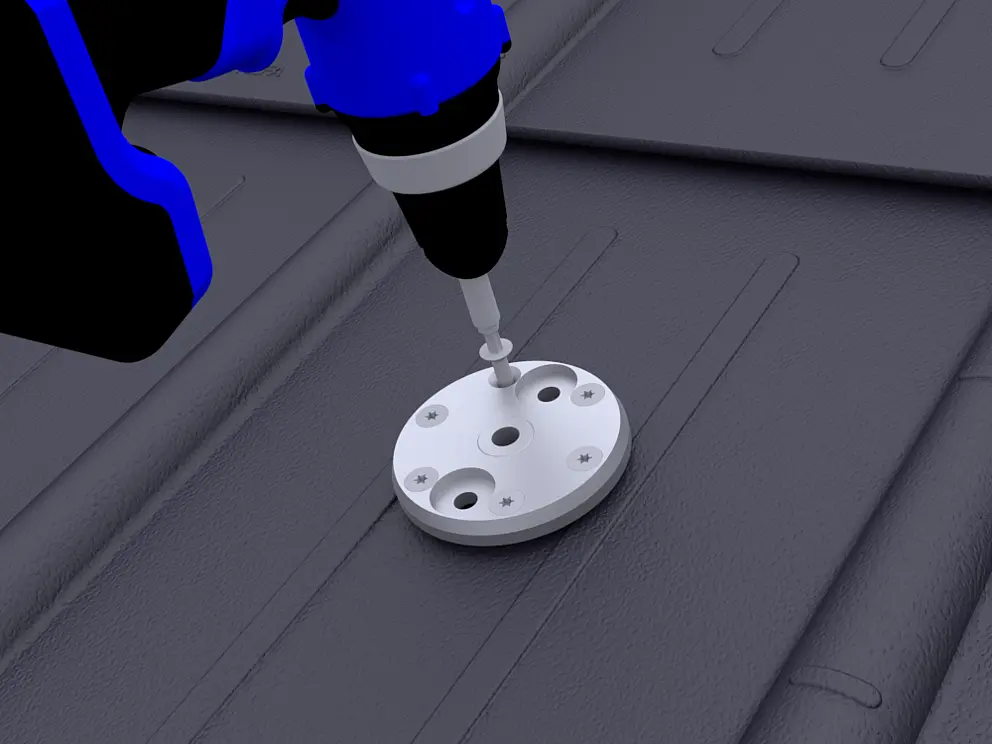

Vis fixe de la partie du pied avec 6 vis de fixation de 6,0×40/24 mm, jusqu’à ce que l’étanchéité de la surface soit pressée sur la couverture du toit et la sous-construction. Si cette opération a été correctement effectuée, le joint d’étanchéité doit légèrement déborder (embout pour perceuse : T25).
Remarque
Monter au maximum un PREVARIO 3.S par champ de chevrons sur le voligeage (épaisseur du voligeage : min. 24 mm ; qualité de bois C24). La volige doit au moins reposer sur trois chevrons et être fixée au moyen de vis ou de clous crantés. Conformément aux normes en vigueur, le dimensionnement de la toiture s’effectue en fonction des charges auxquelles celle-ci se trouve soumise.

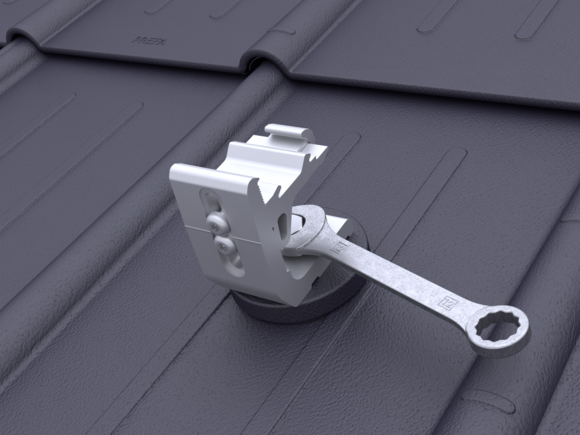

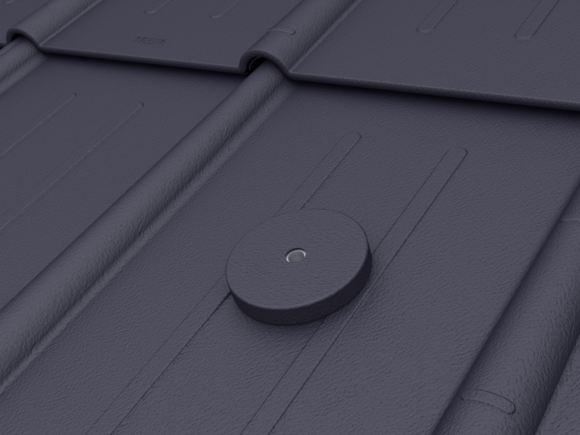

Posez le cache, placez le corps de base sur la partie du pied, puis fixez-le à l’aide de la vis à tête hexagonale (clé à fourche : SW 18). Le PREVARIO 3.S convient au montage sur des couvertures PREFA de petit format.

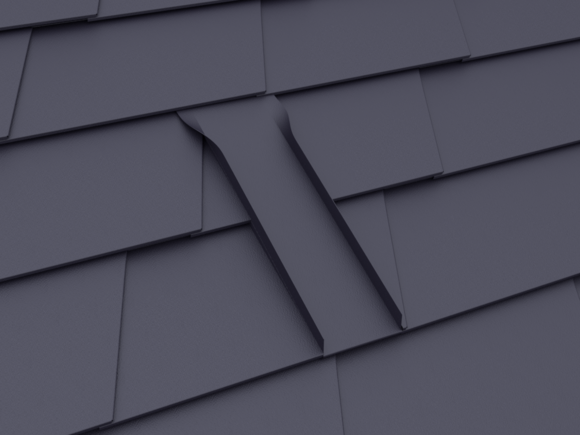

Si la couverture de toit est réalisée avec des éléments PREFA petit format, il peut s’avérer nécessaire de poser une plaque de support afin de pouvoir monter le PREVARIO 3.S, par exemple lorsqu’un emboîtement se trouve juste au-dessus du chevron, à l’endroit où le support solaire doit être posé.
