La sous-construction constitue le lien statique entre la structure porteuse et l’habillage de la façade. En ce qui concerne les matériaux employés pour la sous-structure, vous avez le choix entre le métal ou le bois, ou une combinaison des deux. En principe, la vérification statique doit être apportée pour chaque sous-structure, aussi bien pour les nouvelles constructions que pour les rénovations de façades.
Les conditions requises en matière de physique du bâtiment doivent être prises en compte. Le choix du système d’ancrage de la sous-construction dépend à la fois de la structure porteuse sur laquelle elle sera fixée, des charges auxquelles elle sera soumise et des conditions requises en matière de protection incendie. Vérifiez la fonction et le dimensionnement de la sous-construction, ainsi que les fixations à utiliser en fonction du matériau de la sous-construction, qu’il s’agisse d’une nouvelle construction ou d’une rénovation.
En général, la vérification de stabilité comprend la sous-construction, y compris les dispositifs d’ancrage et de liaison, ainsi que l’habillage et ses éléments de fixation.
Les fixations indiquées correspondent aux fixations de base pour les différents produits. Si l’exposition au vent est importante, il peut être nécessaire, en fonction du bâtiment, d’augmenter le nombre de fixations.
Avant même le début des travaux, indiquez au charpentier chargé de l’exécution les souhaits concernant les distances de la sous-construction et vérifiez leur exactitude. Le petit format PREFA doit être posé comme revêtement de façade sur voligeage intégral en bois massif ou, selon les exigences de protection contre l’incendie, sur des tôles profilées trapézoïdaux métalliques..
Le support doit être réalisé conformément aux normes en vigueur et aux conditions locales.
Recommandation pour voligeage intégral :
Recommandation pour panneau de matériau en bois (selon la norme EN 14964) :
Panneaux dérivés du bois
Si le support de pose pour les revêtements de façade PREFA est constitué de panneaux dérivés du bois, prendre contact avec le fabricant ou le distributeur des panneaux dérivés du bois pour déterminer l’épaisseur, la fixation au matériau dérivé du bois et l’utilisation prévue comme support pour les façades ventilées.
Remarque
PREFA déconseille l’utilisation de panneaux OSB comme sous-construction d’une couverture métallique. Ceci vaut pour tout type de revêtement, avec ou sans couche de séparation.

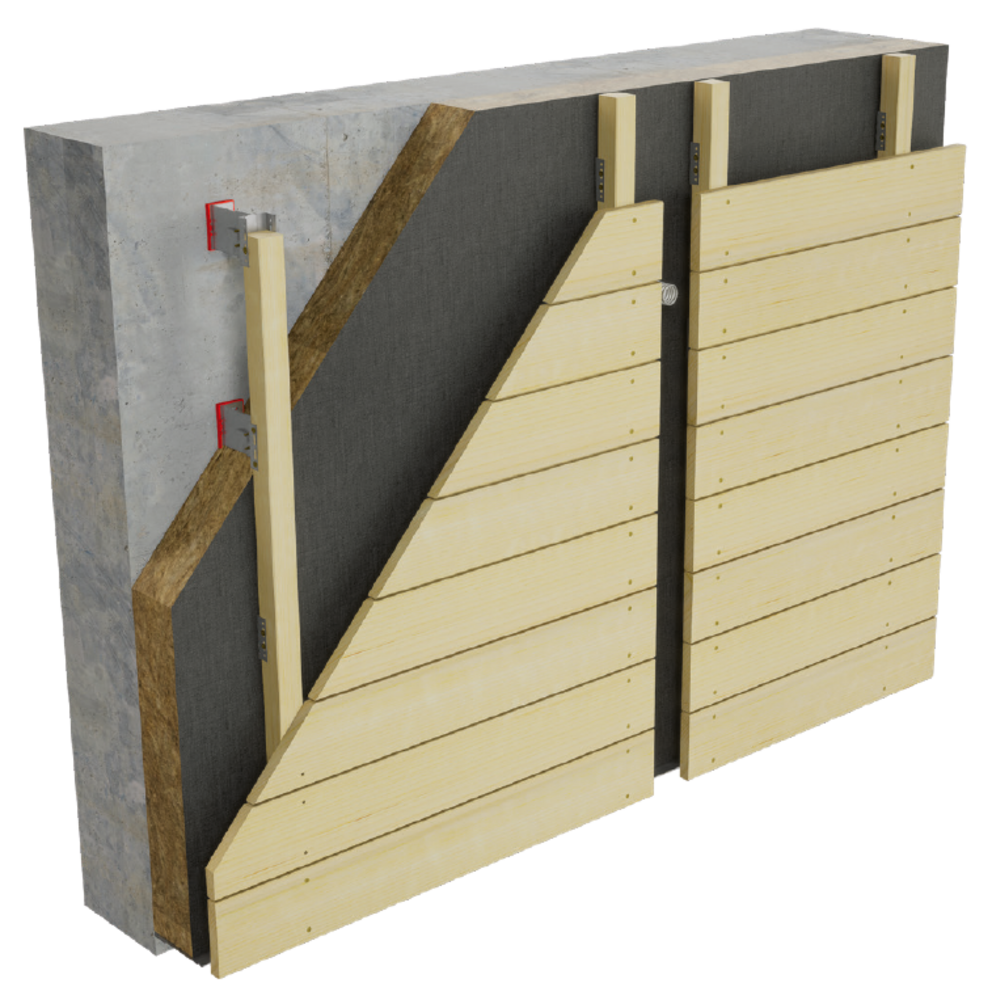

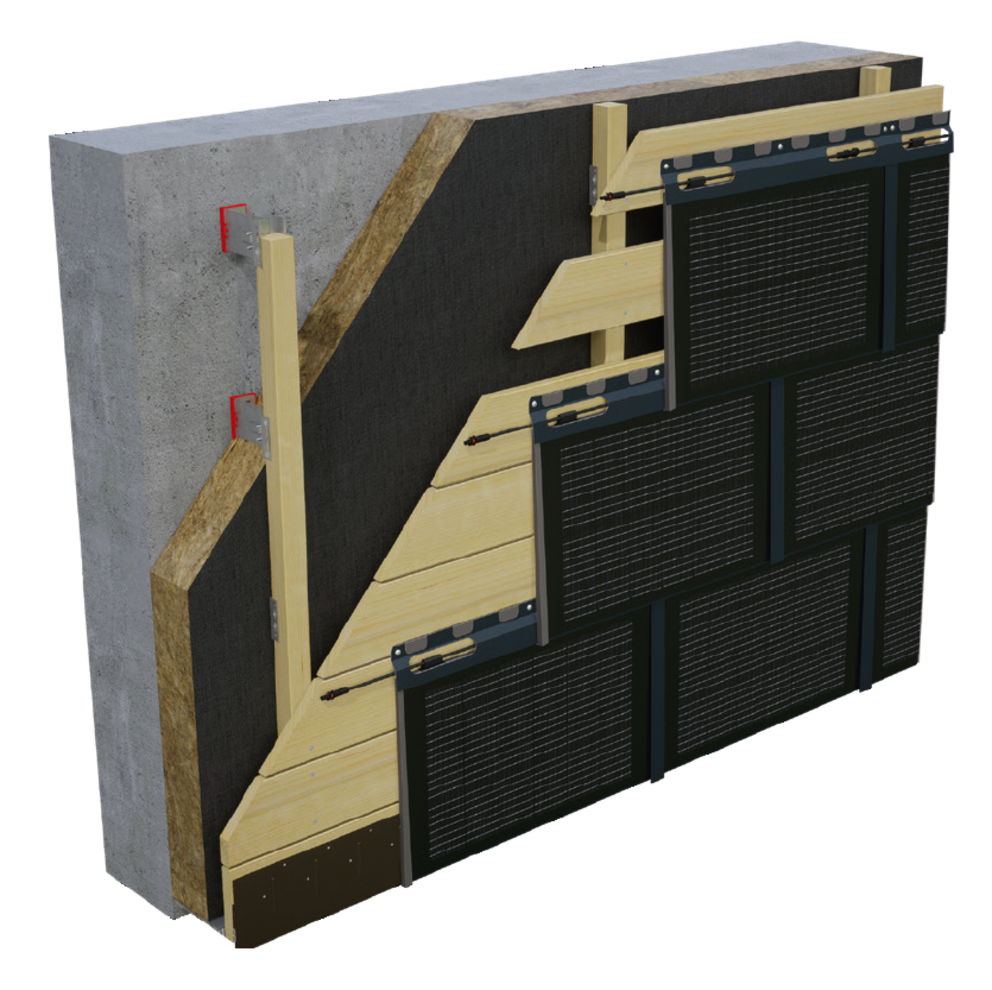

La tuiles solaire de façade peut également être posée sur un voligeage non jointif (minimum 24 mm). Veillez, lors de la pose d’un voligeage non jointif, à ce qu’il y ait toujours une volige sous la surface de fixation et que la cote de traçage de 420 mm soit respectée.
Le passage de câbles doit être exécuté de manière à ne générer aucun impact, physique ou statique. Il doit également garantir une circonscription efficace du feu le long des faisceaux de câbles. Respecter les directives et normes nationales. Le nombre de passages de câbles dépend du nombre de lignes de chaîne.

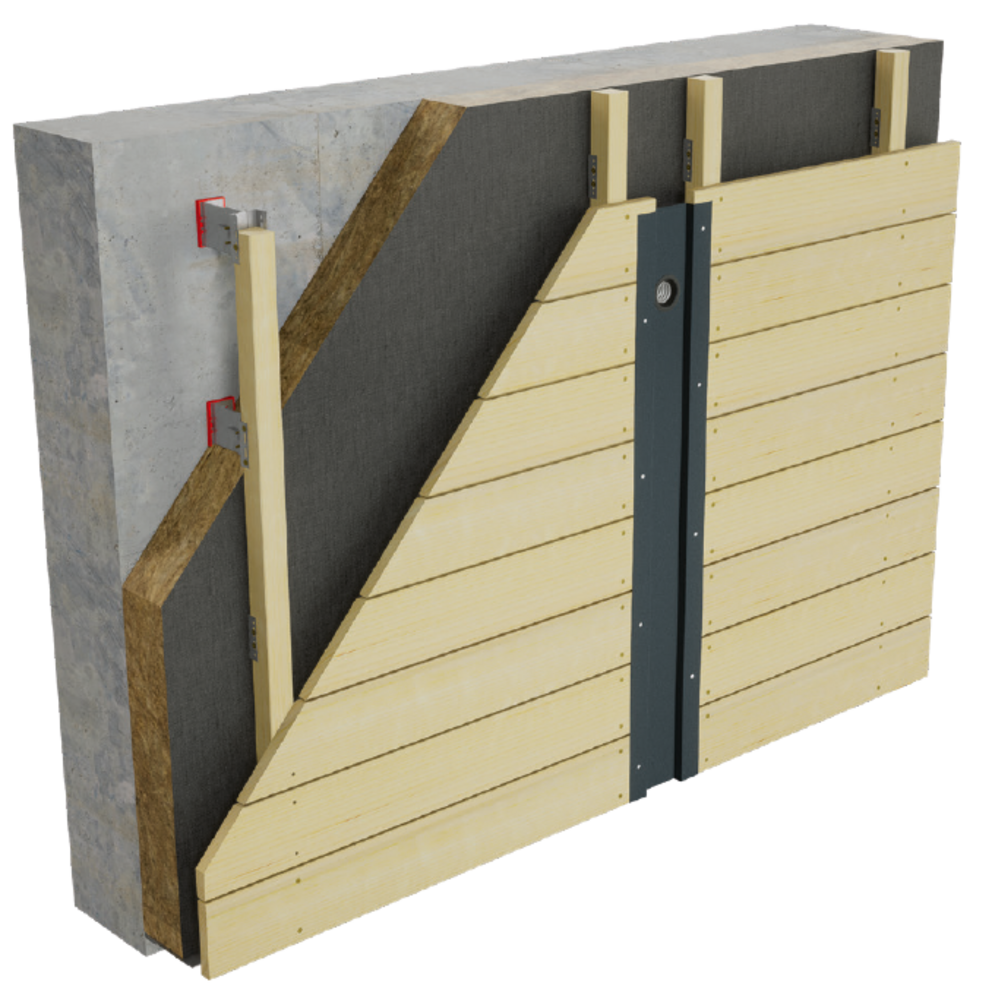

Positionner une bande complémentaire pour passage de câbles, dans la zone de traversée murale. Il est important de s’assurer que le voligeage en bois est découpé à cet endroit, afin que le passage de câbles s’adapte précisément et s’encastre dans le mur.

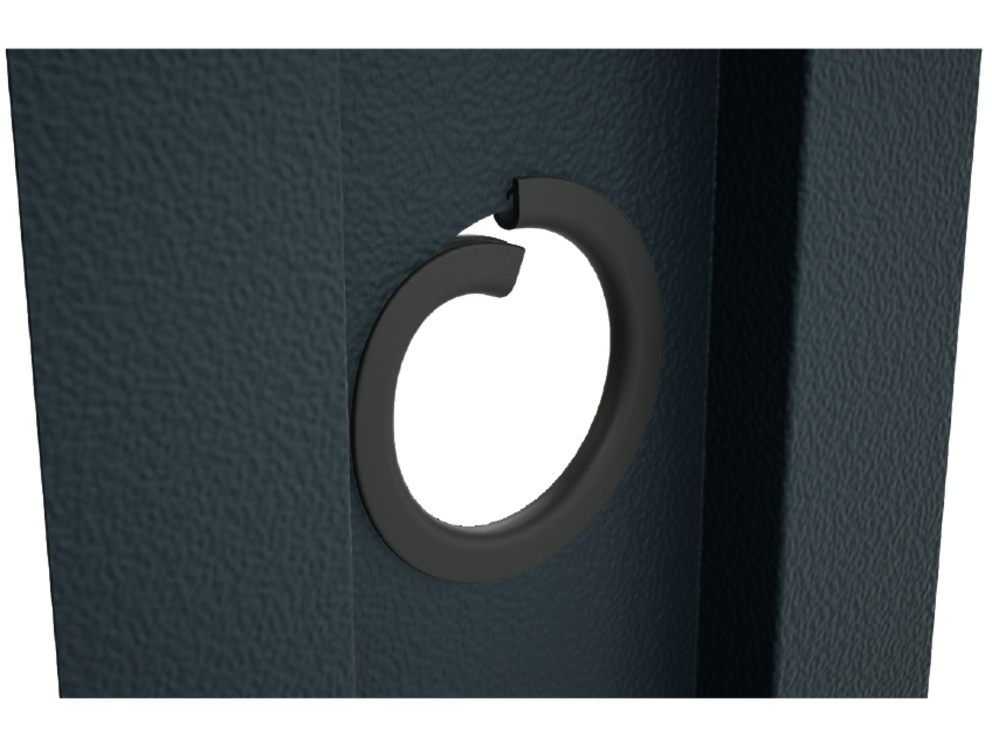

La protection des bords fournie avec les tuiles solaires doit être insérée dans l’ouverture du passage de câbles réalisée à l’aide d’une perceuse. Elle protège les câbles contre les dommages au niveau du bord ouvert de la tôle. L’insertion de la protection des bords garantit un cheminement sûr des câbles et empêche les câbles d’être endommagés par des mouvements ou des vibrations.
En raison de la longueur de la protection des bords fournie, le diamètre du trou est de Ø 50 mm.

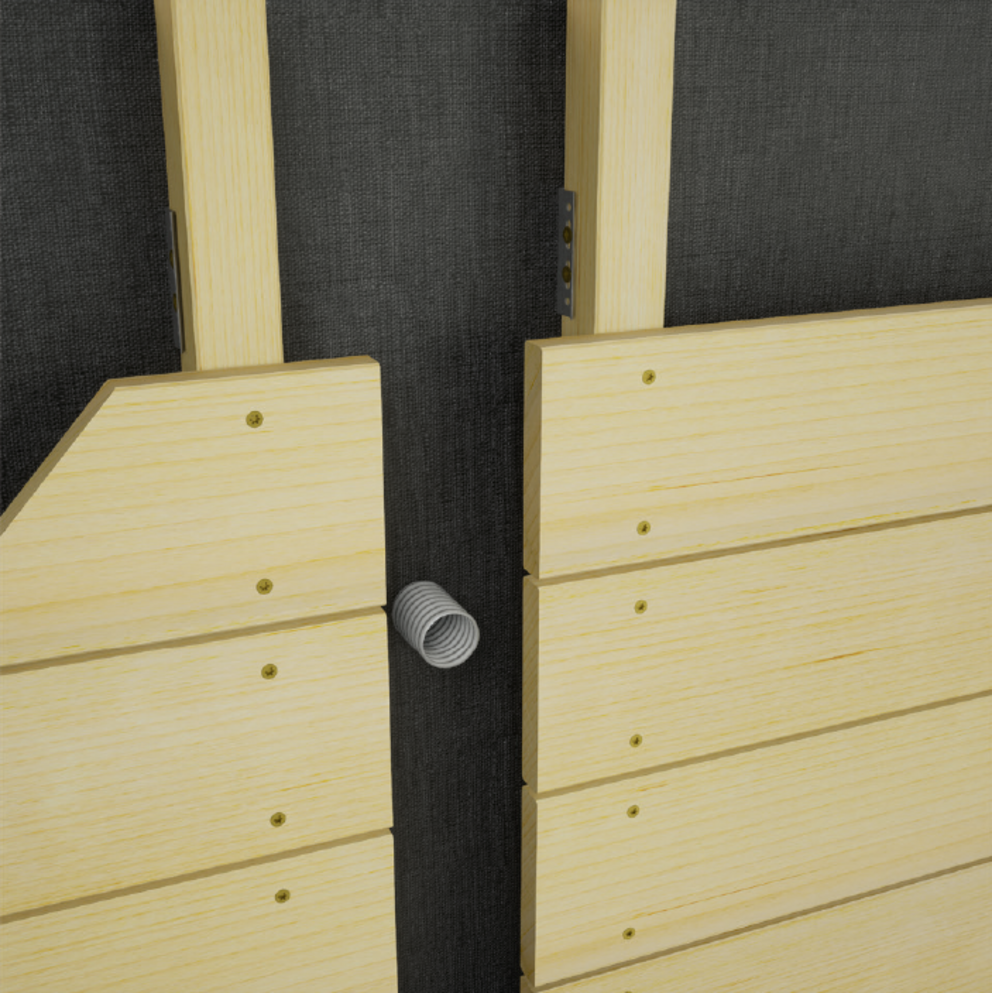

Installation du passage de câbles préfabriqué dans le voligeage en bois. Il est important que la traversée murale soit centrée derrière l’ouverture du passage de câbles.

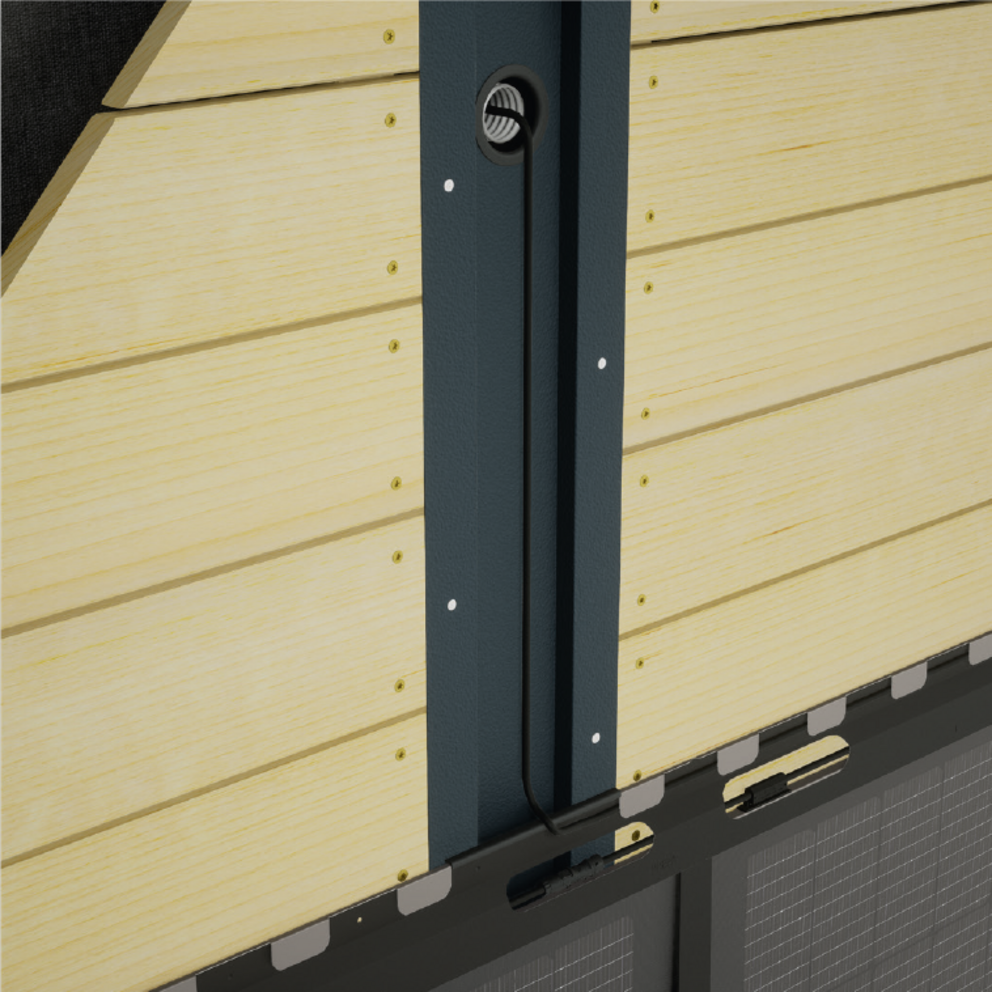

Insertion de la ligne en entrée dans le passage de câbles

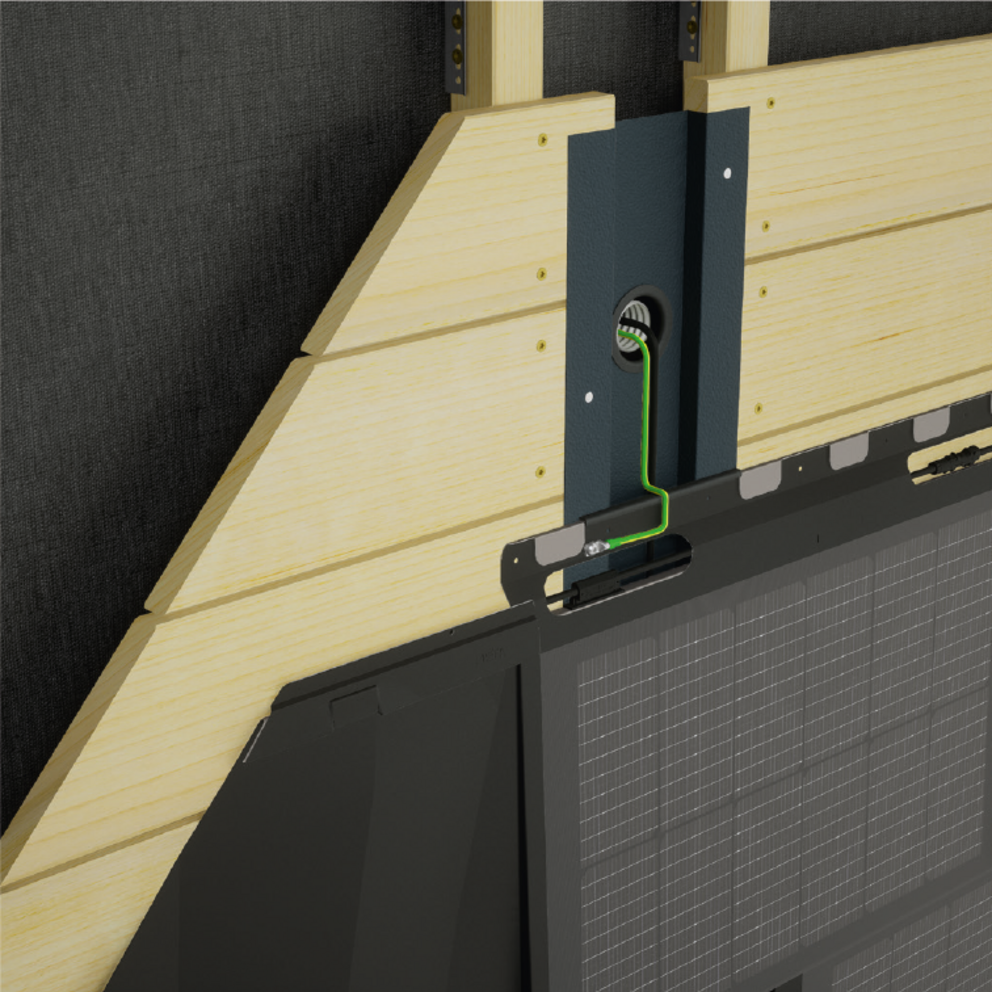

Insertion de la ligne en sortie et installation du câble de liaison équipotentielle sur la tuile solaire, avec la fixation fournie.
