Caractéristiques techniques
Puissance |
100 Wp |
|---|---|
Surface nécessaire par kWp |
5,88 m² |

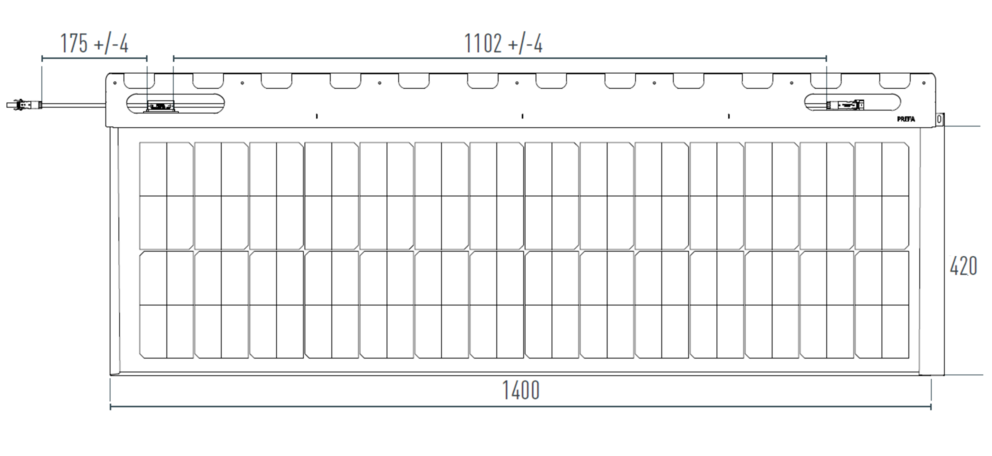

Dimensions |
1 400 x 420 mm (1,7 pc./m²) |
Poids |
7,4 kg (12,6 kg/m²) |
Type de cellule |
mono ; half-cut |
Pente de toit |
à partir de 17° (31%) |
Zone d’installation |
Test de charge de neige selon la norme SPF pour pentes de toit de 0°à 60° 11 kN/m². |
Matériau |
0,7 mm d'aluminium prélaqué, revêtement Coil Coating |
Sous-construction et couche de séparation* |
Pose sur voligeage intégral (min. : 24 mm) avec couche de séparation bitumineuse |
Fixation de base |
directe, avec 5 vis par tuile solaire grand format |
* Respecter les normes et règles techniques spécifiques à chaque pays.
Propriétés électriques en conditions de test standard en laboratoire
Puissance nominale PMPP |
100 Wp |
Tension nominale UMPP |
16,38 V |
Intensité nominale IMPP |
6,11 A |
Tension de circuit ouvert UOC |
19,33 V |
Courant de court-circuit IscSC |
6,42 A |
Efficacité énergétique du module |
16,6 % |
Tolérance de puissance |
+/- 5 % |
*STC (Standard Test Conditions) : Avec un rayonnement incident normal sur la cellule PV de 1 000 W/m², une répartition du rayonnement de type solaire AM de 1,5 | une température de cellule à 25±2 °C, selon EN 60904-3
Informations générales
Cellules |
18 cellules solaires à haut rendement half-cut |
Type de cellule |
mono PERC, 10 busbars |
Dimensions cellule |
182 × 91 mm |
Nombre de diodes de dérivation |
1 |
Spécification du verre |
Verre ESG 3,2 mm, prismé |
Dimensions panneau solaire |
1400 x 420 mm posée |
Poids panneau solaire |
7,4 kg (12,6 kg/m²) |
Classe de protection |
II |
Boîte de jonction |
1 diode de dérivation ; IP65, conforme IEC62790 |
tension du système max. / courant de retour max. |
1.000 V / 12 A |
Raccordement du module |
Câble solaire de 4,0 mm² |
Connecteur |
NIU Power A4 Mini |
Origine |
fabriqué en Autriche |
Type de protection incendie IEC |
Classe C-s2, d0 |
Surcharge de neige |
0°-60° max. 11 kN/m² |
Propriétés thermiques
Tension à vide du module VocOC |
-0,3 %/K |
Coefficient de court-circuit IscSC |
0,06 %/K |
Puissance max. délivrable PmaxMAX |
-0,39 %/K |
Température ambiante |
-40 … +85° |
Certifications, contrôles et garanties
Certifications |
ISO 9001, ISO 14001, ISO 45001, IEC 61215:2016 , IEC 61730 |
Rendement garanti pour PmaxMAX |
min. 95 % la première année, puis diminution maximale de 0,7 % par an jusqu’à 25 ans |
Comportement au feu
Réaction au feu (selon EN 13501-1) |
C — s2, d0 |
Comportement au feu extérieur (selon EN 13501-5) |
BROOF (t1) |
